196立方容量现场组装式模块化储水塔架

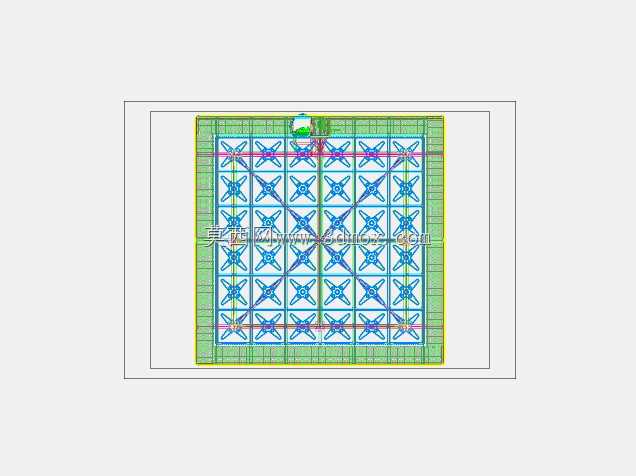

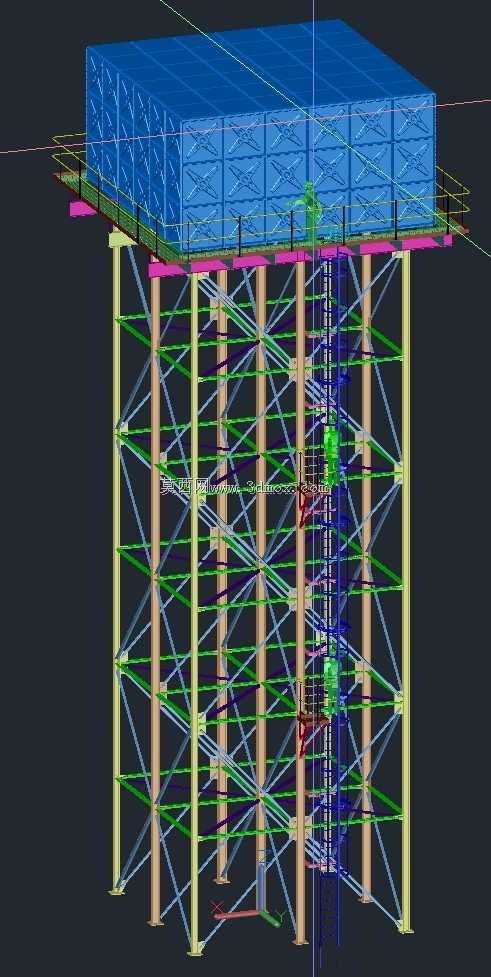

这款模块化储水设施主要面向大型工地临时供水、厂区生产储水、山区集中供水点、应急救灾供水保障等场景设计，可作为稳定的大容量高位储水载体，依靠自身架设高度形成自然水压，无需额外增设加压泵组即可覆盖一定半径内的供水需求，适配无稳定市政供水管网覆盖、需要错峰储水保障连续供水的作业场景。整套设施采用现场拼装的设计逻辑，核心储水单元采用1220x1220mm规格的标准预制面板，单块面板尺寸统一，运输过程中可叠放打包，无需占用超大运输空间，能够适配乡村狭窄道路、山区施工便道等运输条件受限的进场场景，到场后无需大型吊装设备配合，作业人员按照装配指引即可完成面板拼接，大幅降低偏远区域的施工安装难度。储水单元总储水容量可达196立方米，可满足中型施工场地连续多日的生产、生活用水储备需求，也可作为消防应急储水设施配套在工业园区、物流仓储场地使用，应对突发火情时的供水需求。储水单元下方配套搭设高度20米的钢结构塔架，塔架采用多根竖向承重立柱搭配纵横交错的斜向拉结杆件形成稳定的空间桁架结构，所有杆件连接节点采用标准化紧固件装配，整体结构抗风载、抗形变能力强，可适配多数内陆区域的常年风压工况，保障高位储水状态下的结构稳定性，避免储水满载时出现结构倾斜、晃动等安全隐患。设计过程中充分考虑现场安装的灵活度，整套设施未集成喷嘴、活板门、液位计、泄压管路等附属配件，这类配件可由安装方根据实际供水点位、运维需求、当地气候条件自行选配安装，既降低了标准化生产的成本，也给现场施工留出足够的调整空间，可适配不同场景下的个性化配管需求。塔架顶部预留了与储水单元底部匹配的安装承重平台，平台边缘设置防护栏杆，方便后期运维人员登顶开展检修、清洁作业，塔架内部预留了爬梯安装位，可按需加装直爬梯或护笼爬梯，满足日常运维的通行需求。整套设施的拼装边界规整，安装时仅需提前平整硬化对应面积的地面，做好基础承重验算即可开展装配作业，无需定制复杂的异形基础，能够大幅缩短现场施工周期，快速投用实现储水供水功能。
