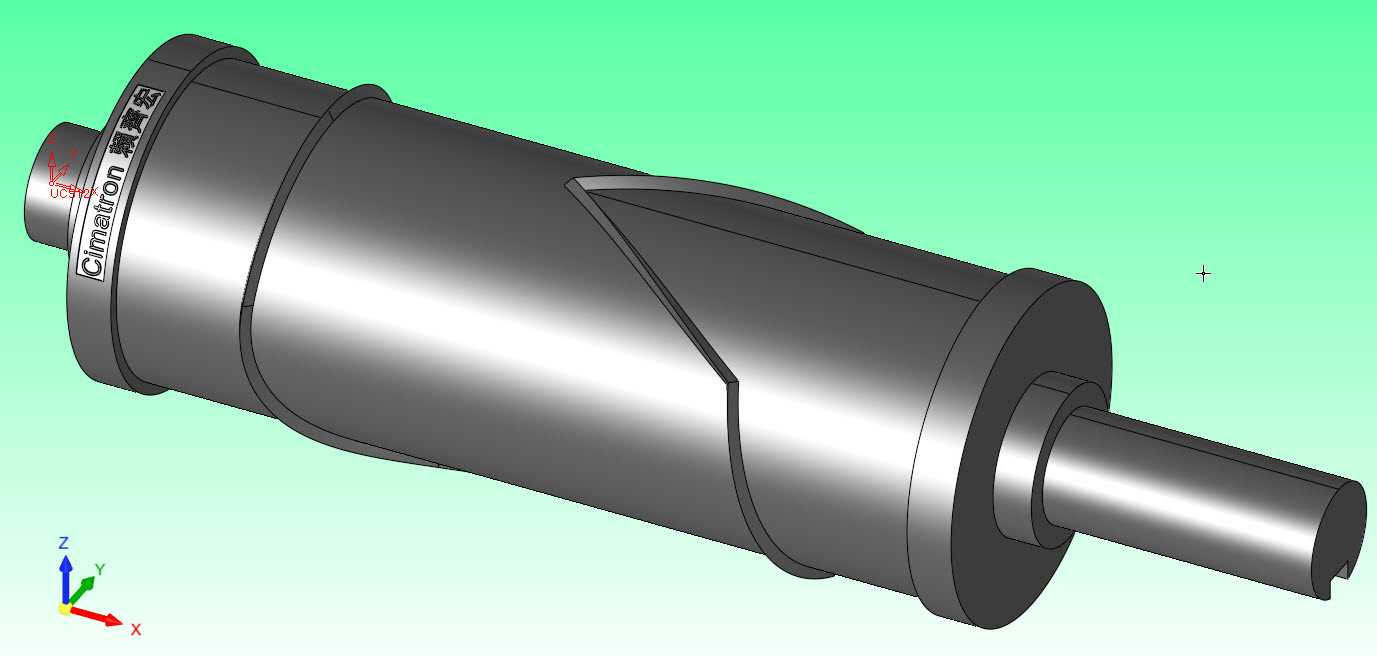

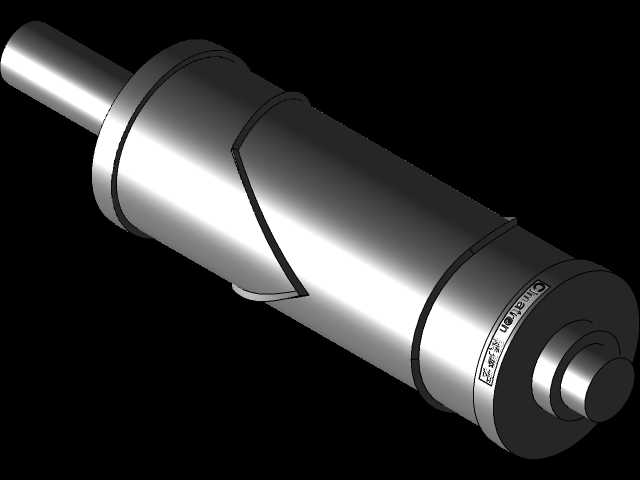

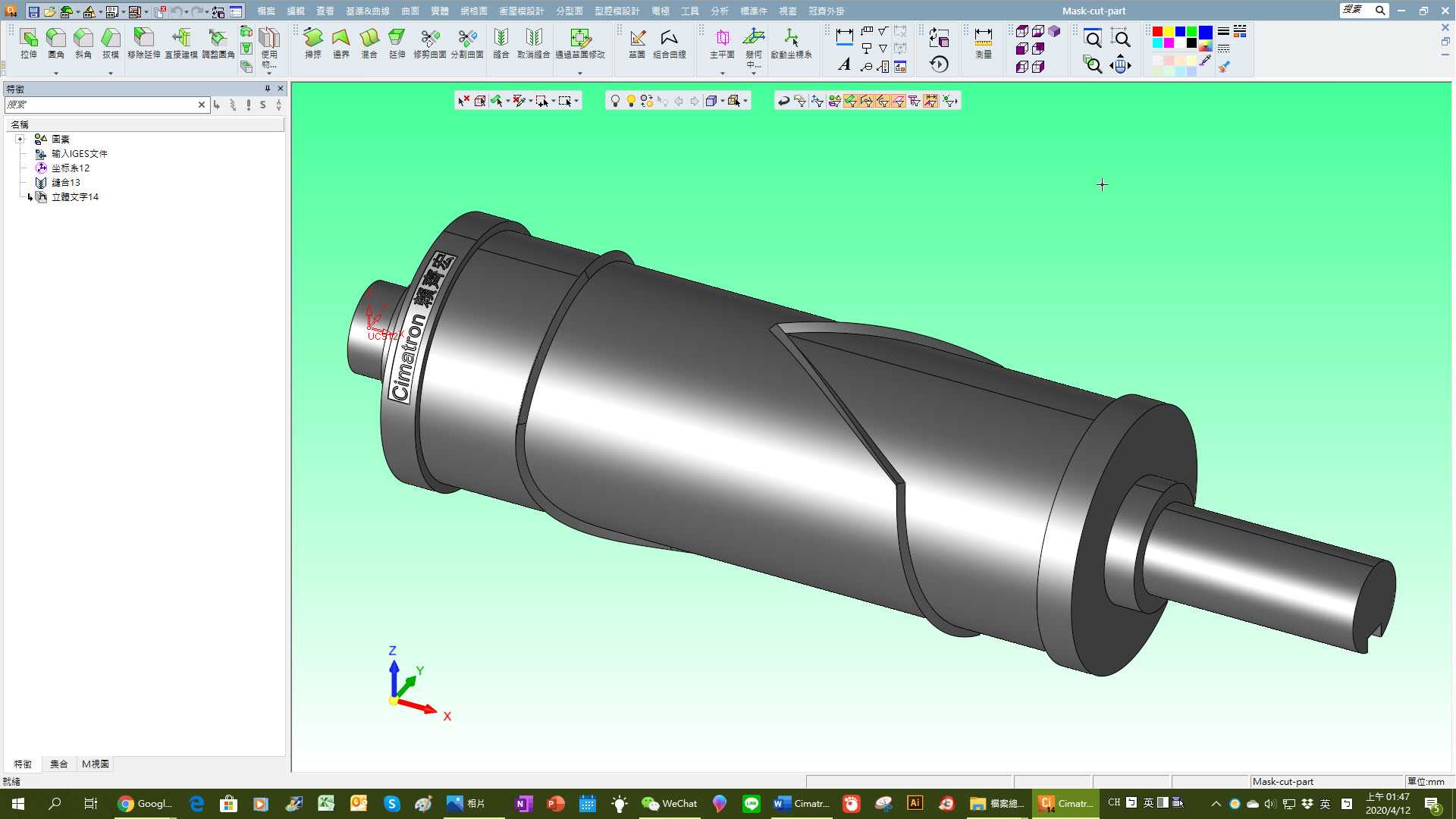

口罩生产用面罩滚切辊结构设计

该辊体零件主要应用于平面口罩及折叠式防护口罩的连续化生产线中，安装在滚切工位的成对辊架之间，是完成面罩本体外形裁切工序的核心执行部件。在口罩生产的工艺流程里，当多层复合的无纺布、熔喷布、热风棉面料经过压合、焊耳带工序前，需要通过该滚切辊与配套的底辊做反向等速转动，依靠辊体表面加工出的闭合螺旋刀刃，在连续送进的面料上滚压出标准轮廓的面罩片材，替代传统的平压裁切方式，能够适配每分钟80-120片的高速生产线节拍，避免平压裁切带来的面料拉扯、边缘毛边、轮廓错位问题，大幅提升裁切工序的良品率与生产效率。从功能特性来看，该辊体采用整体式轴辊一体化设计，两端的同轴轴颈做了高精度磨削处理，装配时直接与带座轴承配合安装，保证辊体转动时的径向跳动控制在0.02mm以内，确保刀刃与底辊表面的间隙均匀一致，不会出现局部切不断面料或者刀刃磕碰损伤的问题。辊身表面的螺旋刀刃采用等升角设计，裁切过程中刀刃与面料的接触是渐进式的线接触，而非整面同时接触，能够有效降低裁切时的冲击载荷，减少设备运行的震动与噪音，同时刀刃的轮廓完全匹配面罩的外形曲线，裁切出的片材边缘整齐，无需后续修边处理即可进入下一工序。在设计思路上，该辊体优先考虑了高速运转下的动平衡性能，整体采用对称式结构布局，辊身两端设置有定位轴肩，安装时可以快速定位辊体的轴向位置，保证刀刃轮廓与面料送进方向的垂直度，避免裁切出的面罩片材出现轮廓偏斜。辊体的安装边界需要适配常规口罩机的辊架安装间距，两端轴颈的直径与长度匹配标准带座轴承的内孔尺寸，无需额外改装即可直接替换原有设备上的同规格滚切辊，降低设备维护与配件更换的成本。辊身的刀刃部分做了硬化处理，能够长时间连续裁切多层复合面料而不出现卷刃、磨损问题，延长配件的更换周期，减少生产线停机维护的时长。在实际生产场景中，该滚切辊不仅可以适配常规的一次性平面口罩生产，也可以通过更换辊身刀刃轮廓，适配不同尺寸的儿童口罩、KN95折叠口罩的裁切需求，只需要调整辊体与底辊的配合间隙，即可适配不同厚度的面料加工，具备较强的工况适配能力。
