N95口罩生产用超声密封辊轴结构设计

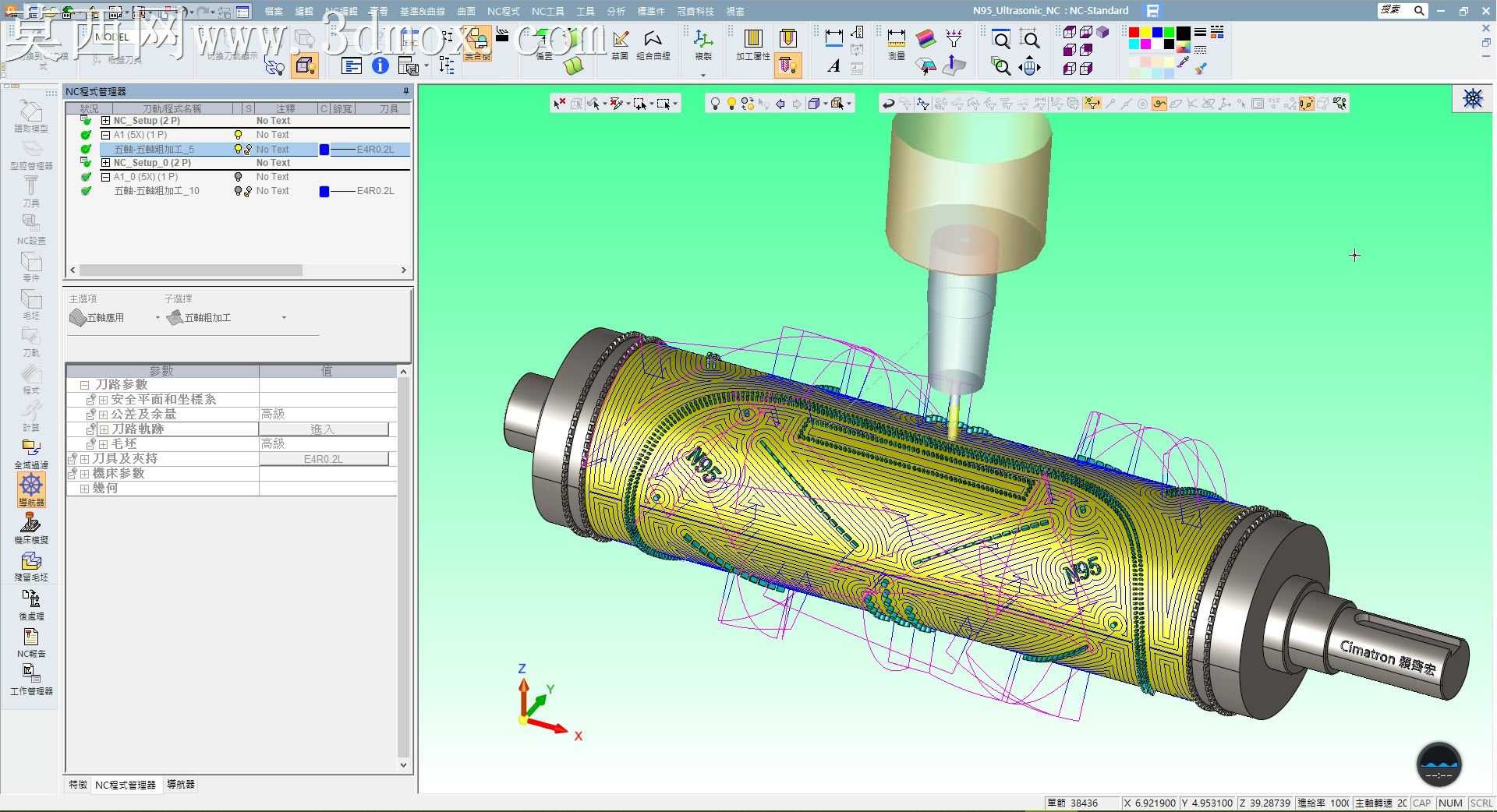

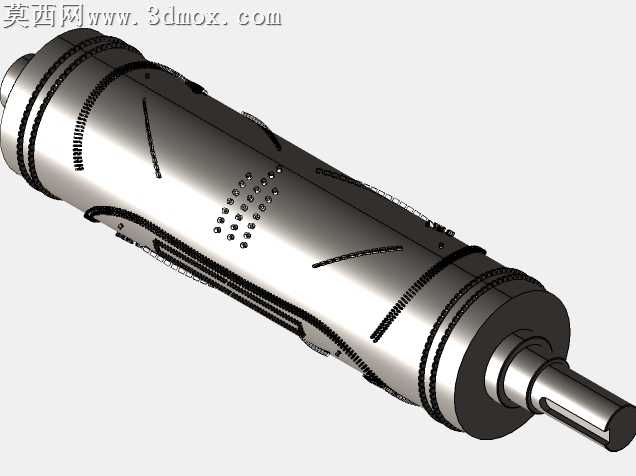

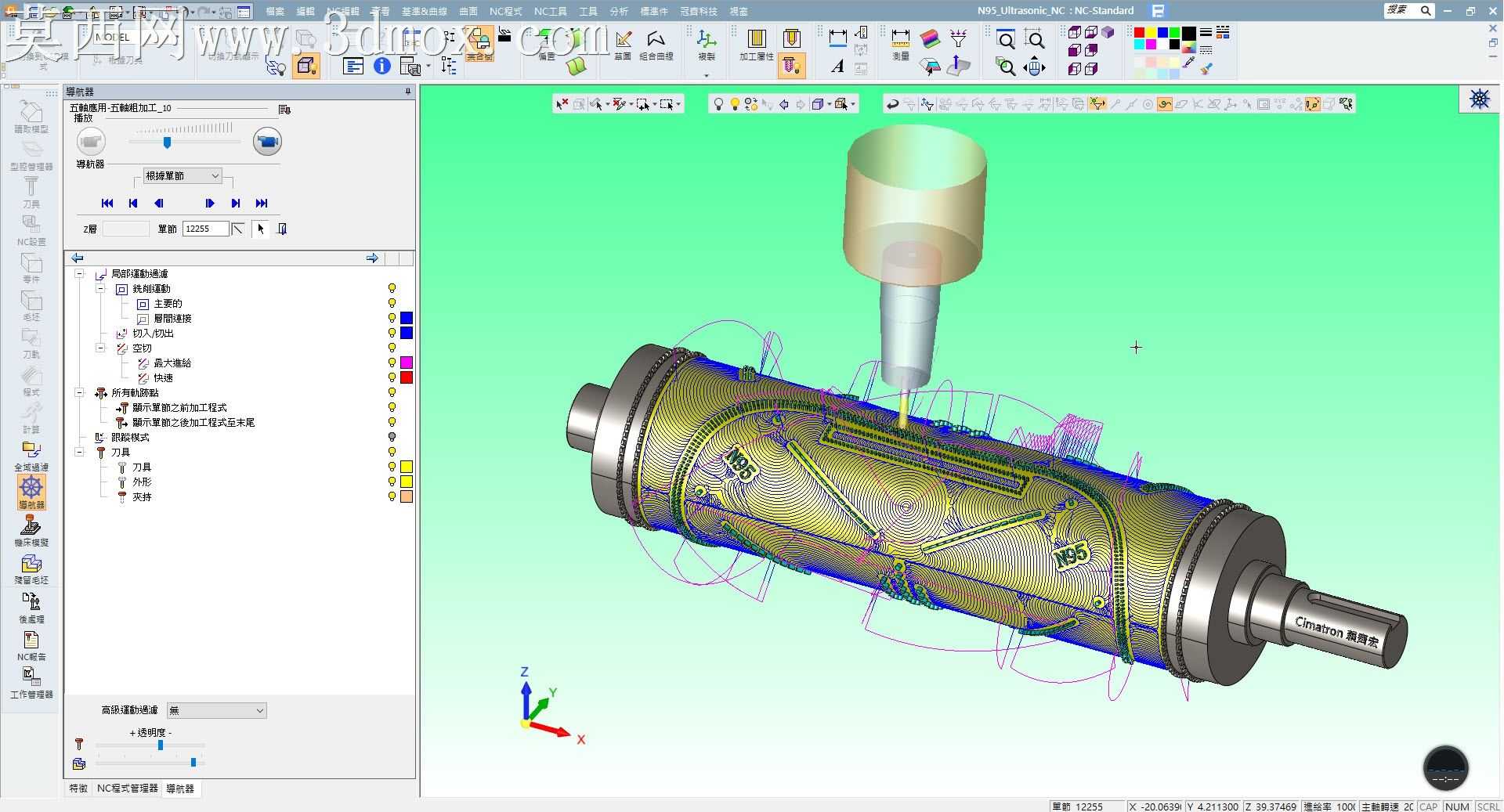

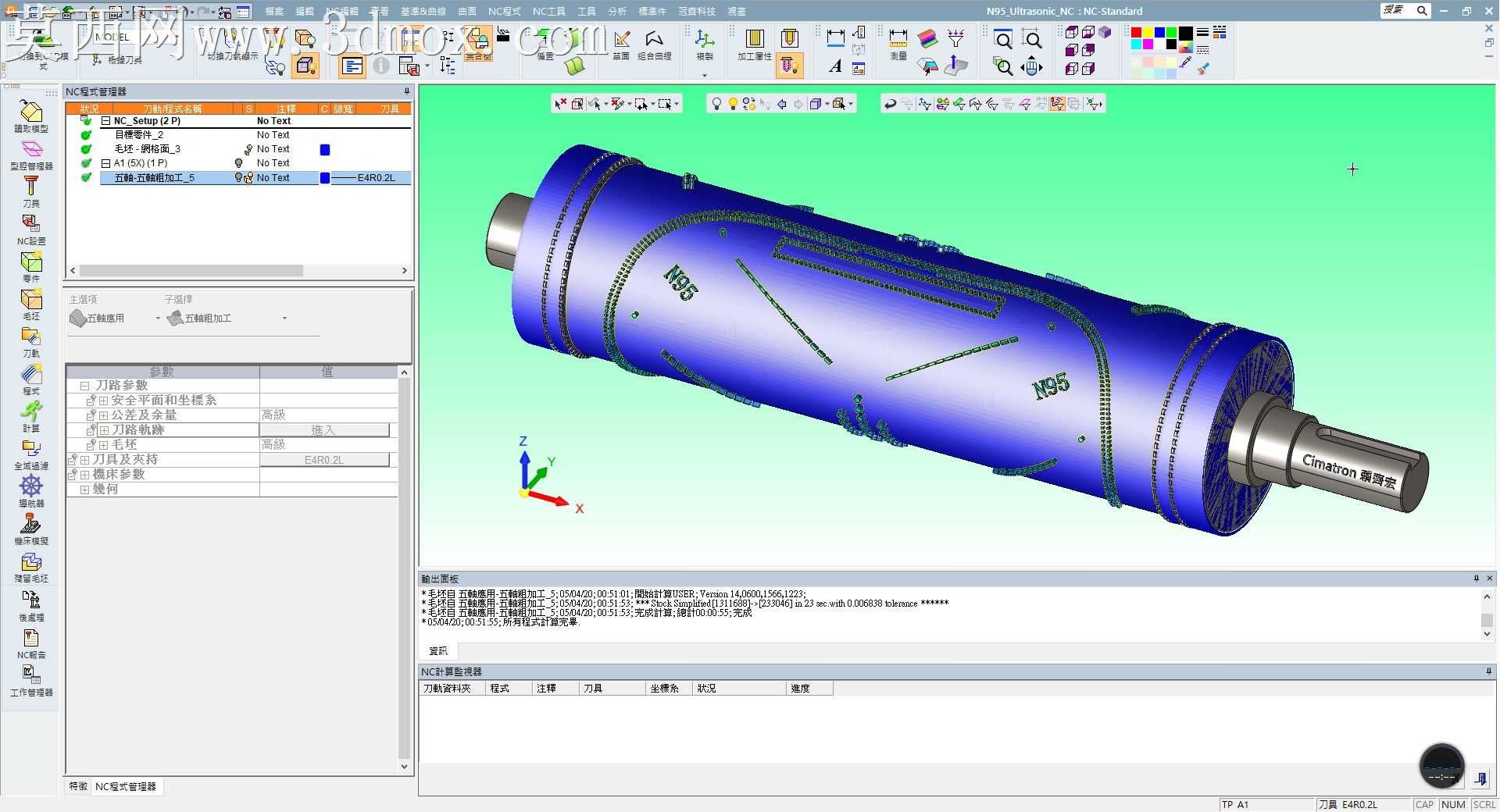

本作品为N95口罩生产工序中配套的超声密封辊轴三维设计，整体采用长圆柱辊体搭配两端同轴传动轴头的结构形式，建模阶段严格遵循四轴加工的工艺逻辑搭建特征，确保所有曲面结构均可通过四轴铣削工艺完成实体加工。建模过程中首先完成基准轴与两端安装轴颈的特征搭建，保证轴段的同轴度公差符合高速运转的装配要求，辊体主体采用圆柱基体作为基础特征，表面依次构建封合压纹、导向槽、定位凸台等功能性结构，所有封合纹路的凸起高度、排布间距均严格匹配超声封合的工艺参数要求，确保压合过程中超声能量能够均匀传导至口罩熔喷布与无纺布层，实现稳定的密封焊接效果。材质配置上，辊体主体赋予高硬度模具钢材质，表面做抛光金属质感渲染，还原镀铬辊面的金属光泽与耐磨属性，轴头部位做发黑处理的材质区分，清晰呈现装配部位的工艺差异，封合纹路的棱边做微小圆角过渡处理，既避免尖锐棱边刮伤口罩面料，也符合实际加工中刀具R角的成型特征。结构设计上，辊体表面的多组封合纹路采用螺旋与点阵结合的排布方式，对应N95口罩边缘的密封轮廓与鼻梁条压合区域，周向分布的多道环形凸筋用于面料输送过程中的导向定位，避免高速运转时面料出现跑偏错位，两端轴颈处设计有键槽与轴承安装位，可直接与设备传动系统、支撑轴承完成适配装配，无需额外修改结构即可投入生产使用。渲染阶段采用工作室环境光效，突出金属辊面的反光特性与纹路的立体层次，所有结构特征均做可加工性校验，不存在倒扣、无法加工的死角区域，附带的通用格式文件可直接导入各类CAM编程软件生成四轴加工刀路，适配Cimatron等常用加工编程软件的使用需求，能够直接对接生产加工环节，缩短零部件开发的周期。
