轮式助力物料吊装搬运机械手结构设计

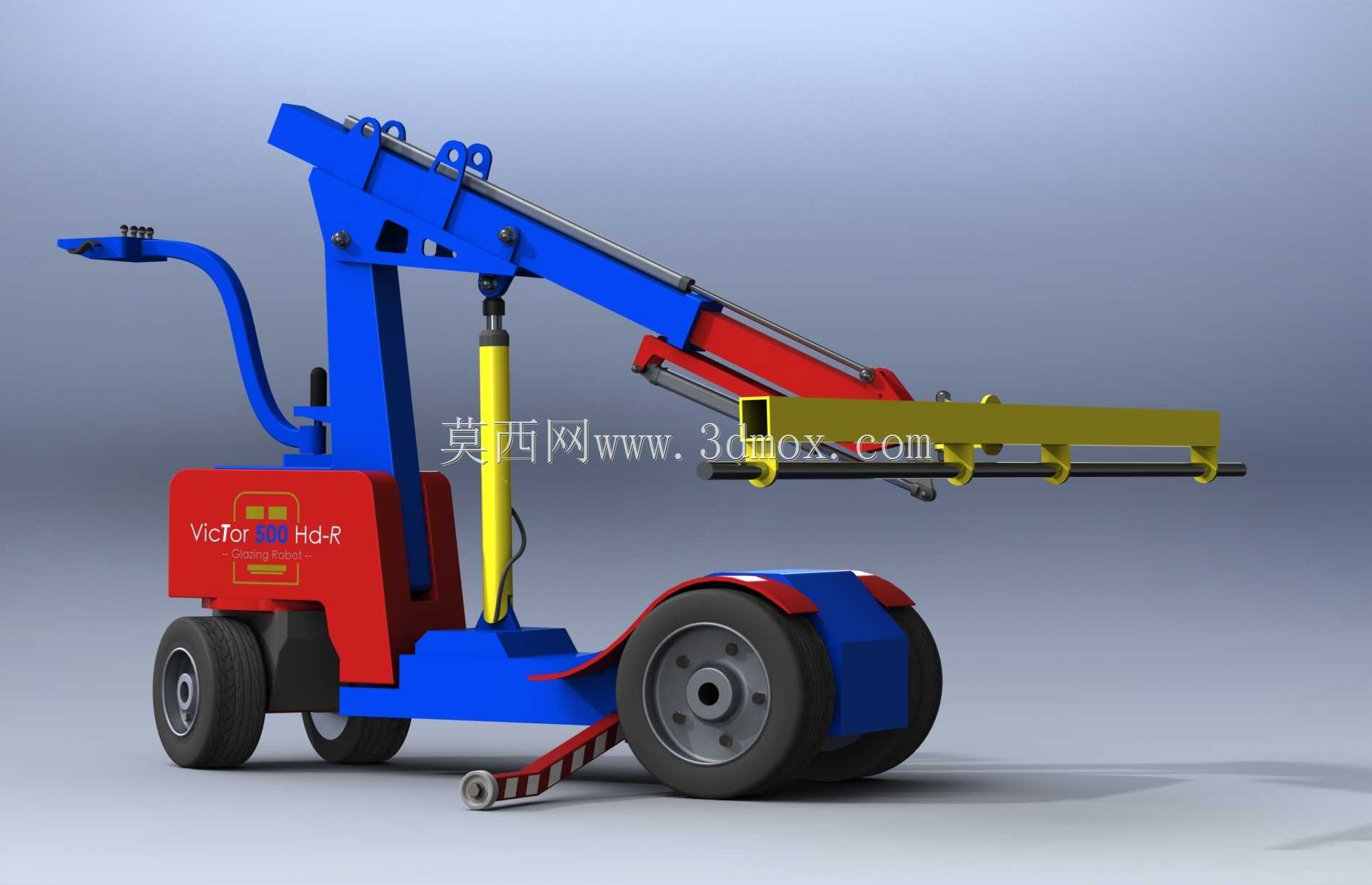

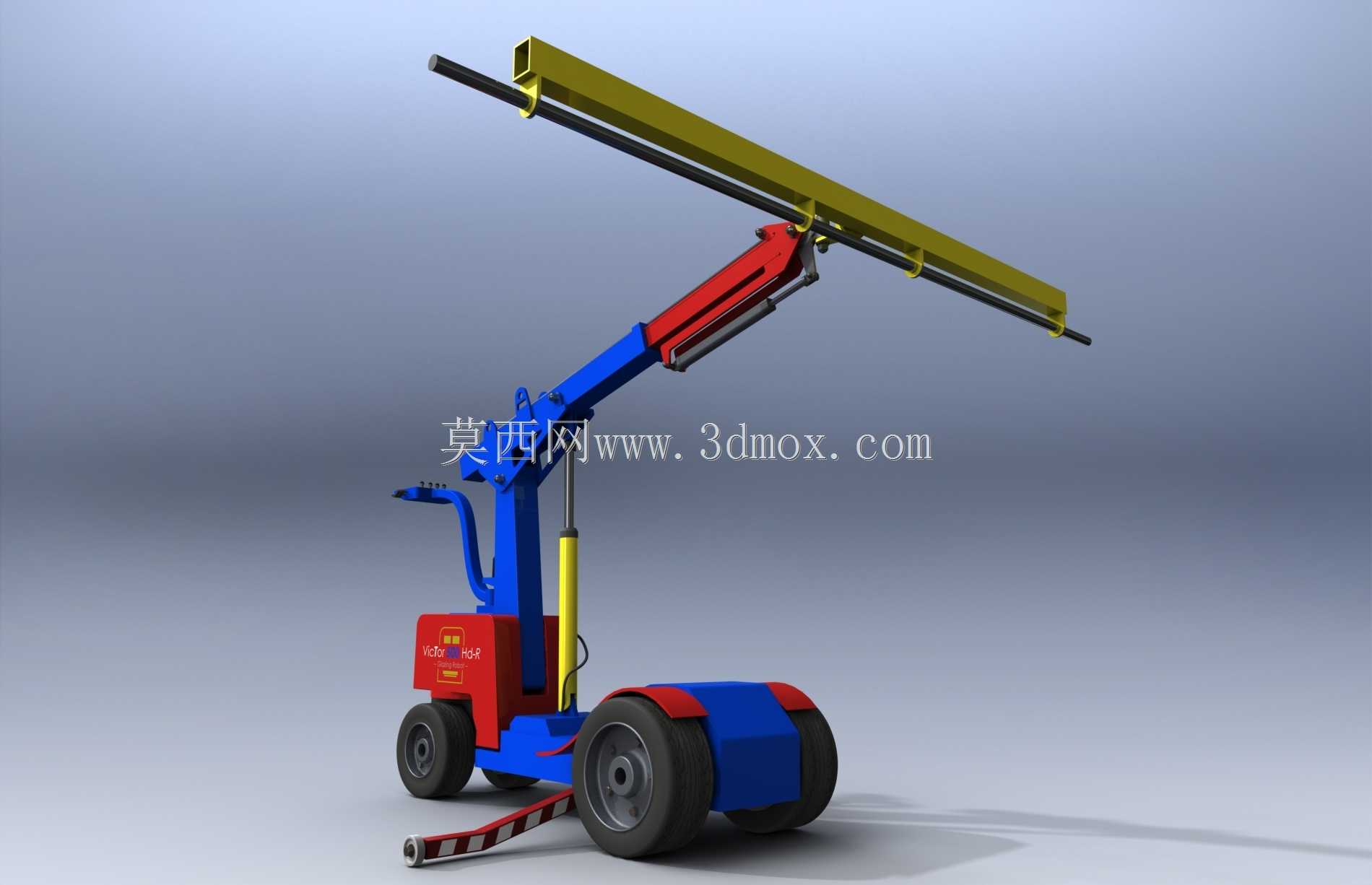

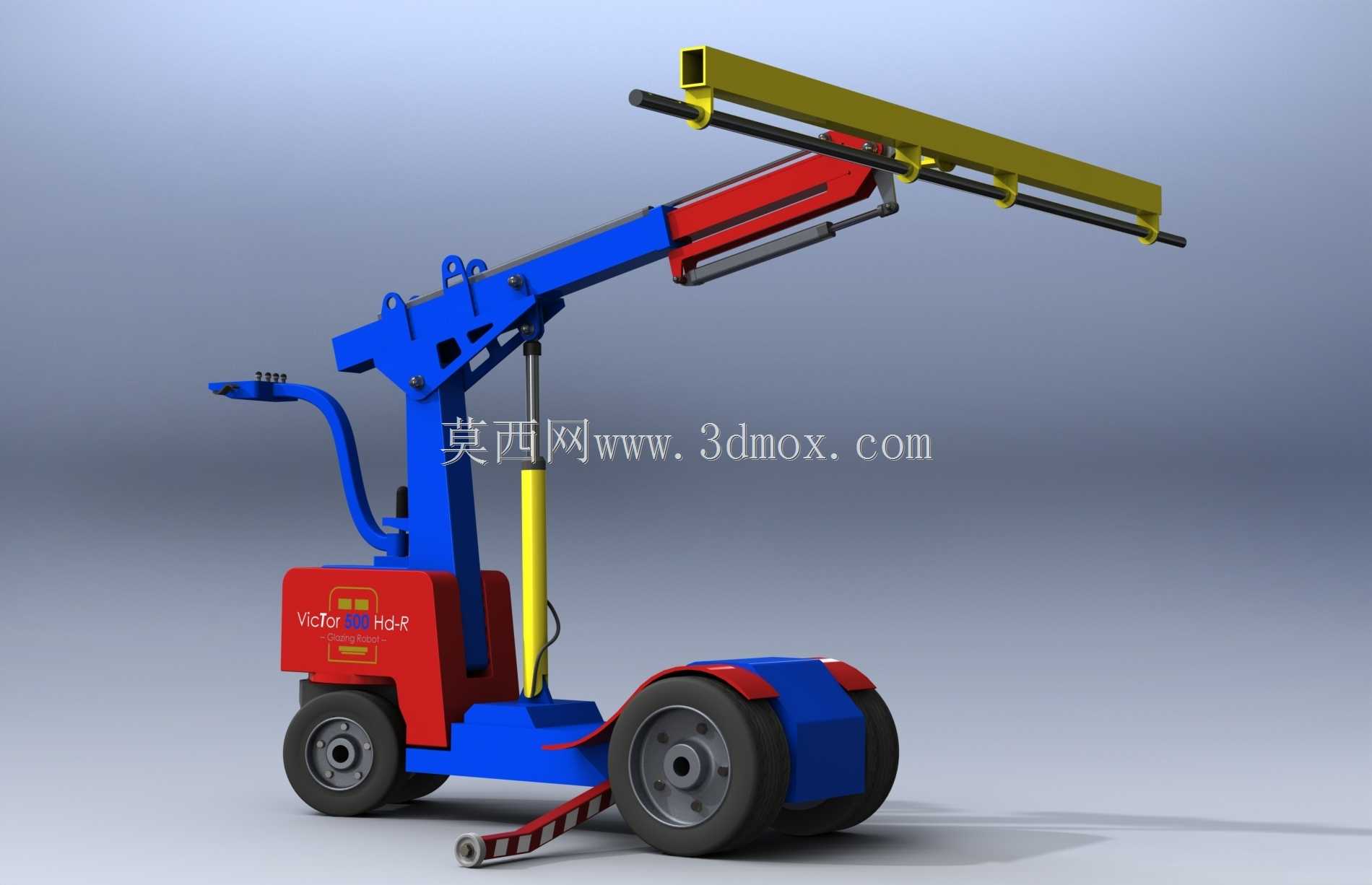

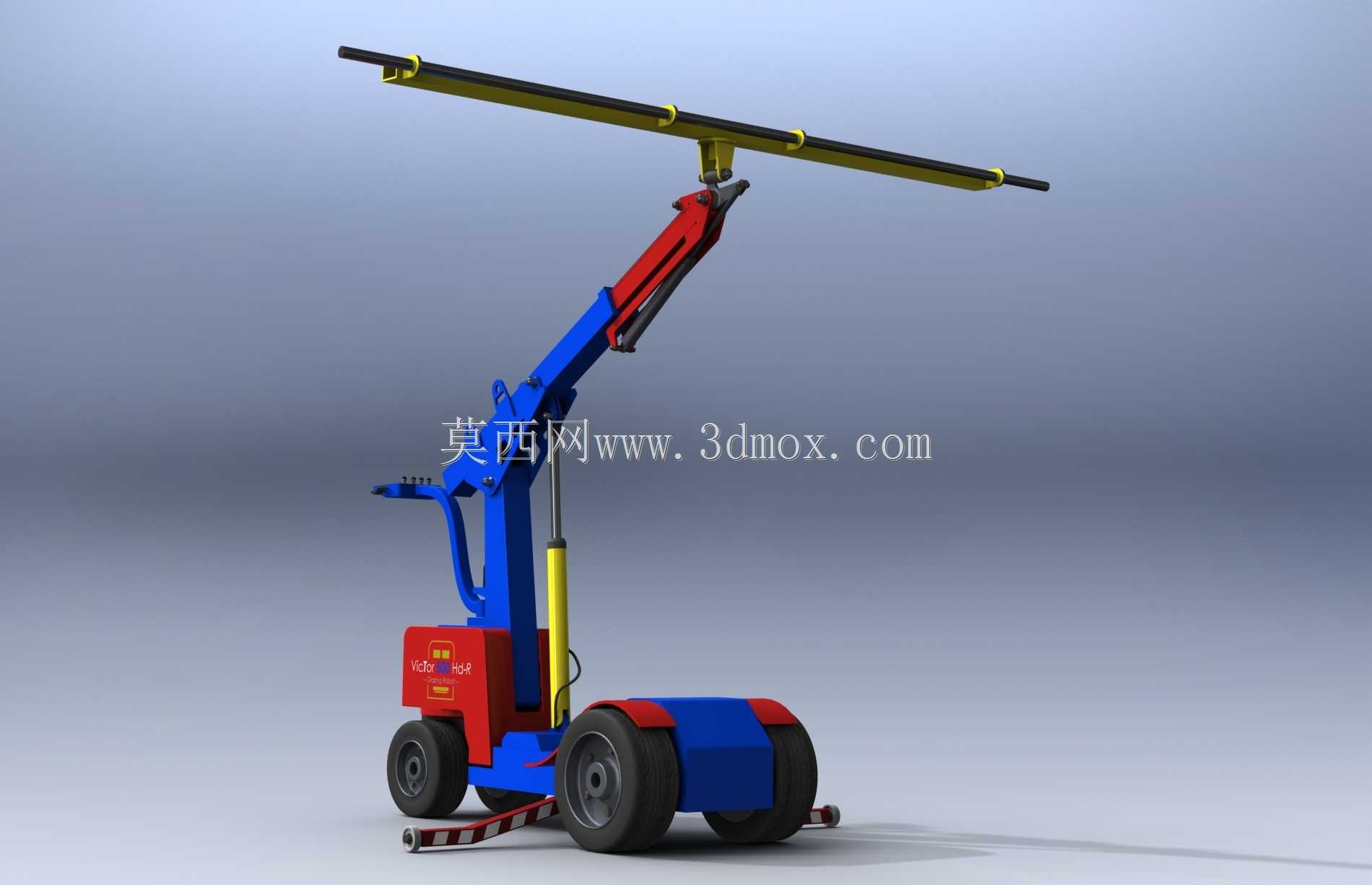

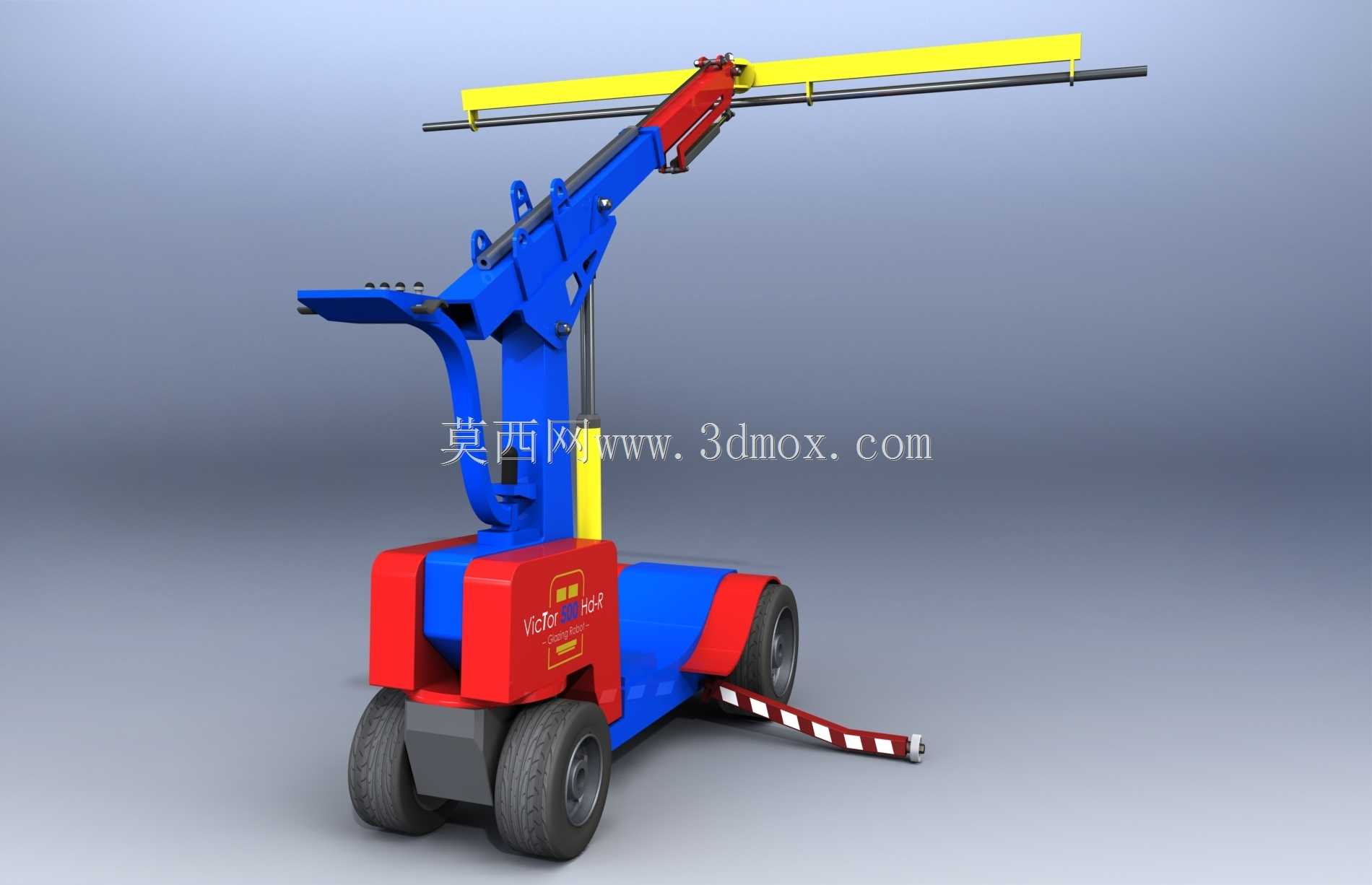

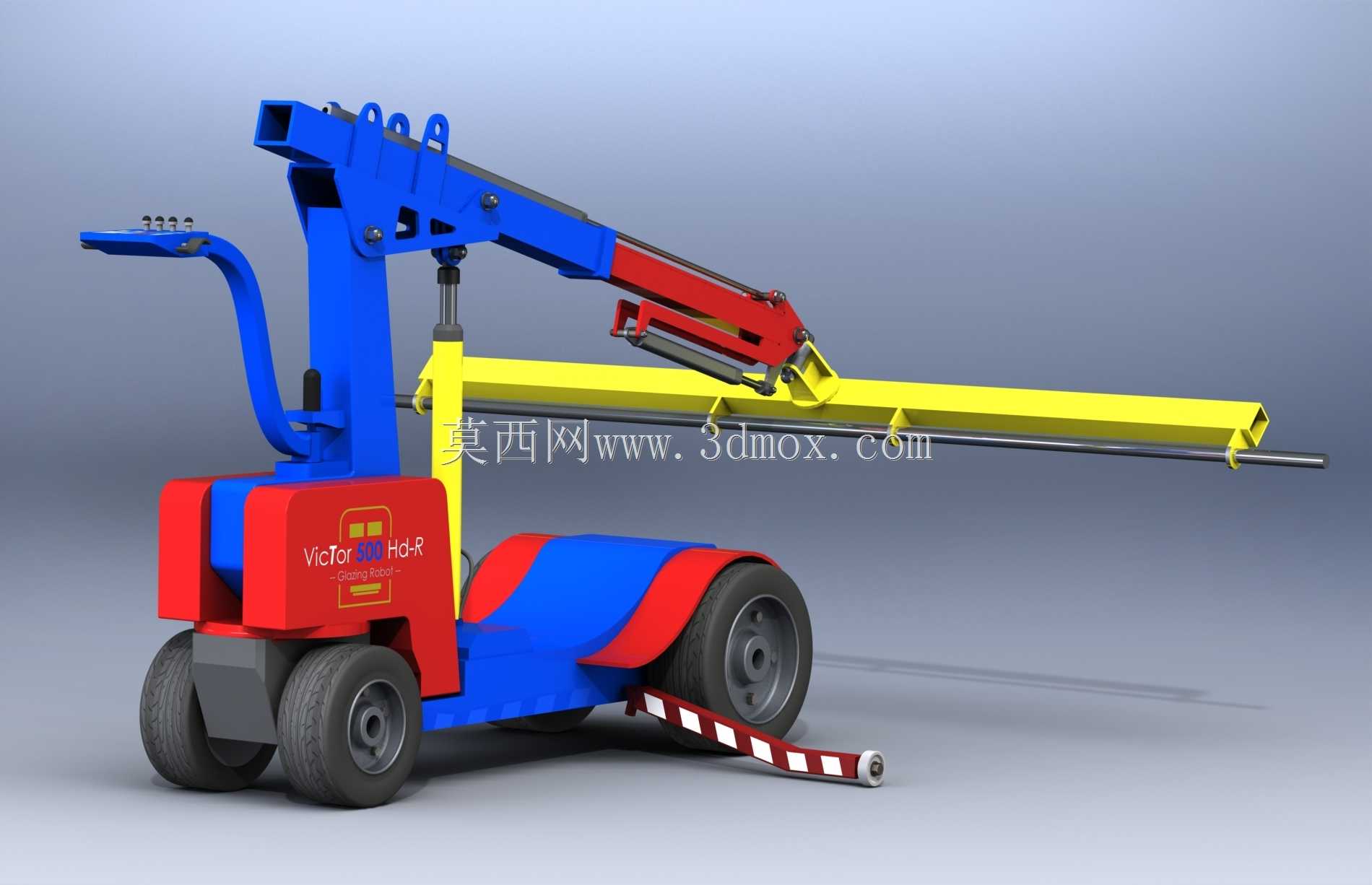

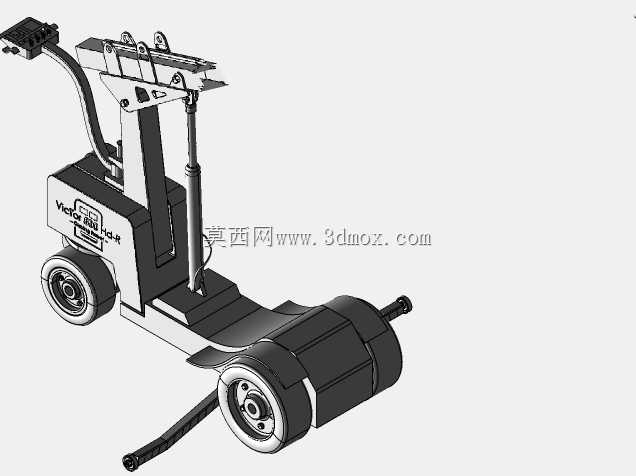

这款轮式助力吊装搬运机械手，主要面向车间内重型零部件的短距离转运、工位间精准吊装对位场景设计，可覆盖机械加工车间、装配产线、仓储库区等场景下，单人无法徒手搬运的50-300kg级工件的移位、安装对位作业，替代传统固定式悬臂吊覆盖范围有限、手动液压叉车对位精度不足的痛点，尤其适合多工位分散、作业点位灵活变动的离散型制造车间使用。设备采用三轮式移动底盘布局，前部为大直径承重驱动轮组，后部设置带自锁结构的万向转向轮，搭配后部的弧形操作扶手，单人即可推动设备在平整硬化的车间地面灵活转向移动，底盘前部还设置了可收放的支撑撑脚，在吊装作业时放下撑脚接触地面，可抵消吊重带来的倾覆力矩，保障作业过程的整机稳定性，设备整体通行宽度控制在0.9米以内，可顺利通过车间常规通道与设备间的预留空隙，适配绝大多数生产车间的通行空间边界。设备的起升执行部分采用折叠式伸缩臂结构，主臂通过铰接结构与底盘上部的回转基座连接，搭配立式液压油缸实现主臂的俯仰角度调节，伸缩臂段可沿主臂导轨滑动伸出，最大作业半径可覆盖2.2米范围，最大起升高度可达2.8米，可适配常见的机床工作台高度、装配工位高度以及仓储货架的低层取放需求；臂架末端设置了专用的工件夹持托架，可通过快换结构更换不同的夹具，适配轴类、盘类、小型箱体类等不同外形工件的夹持固定，夹持托架带有水平微调结构，可在吊装对位时小范围调整工件的水平位置与角度，降低装配对位时的操作难度。设计过程中重点考量了操作的人机工程性，操作扶手的高度设置在成年人腰部位置，所有操作控件都集成在扶手附近的操作面板上，操作人员在推行设备、调整臂架姿态时无需大幅移动身体即可完成全部操作；臂架结构采用箱型焊接结构，在保证结构强度满足额定起重量要求的前提下，尽可能降低臂架自身重量，减少移动时的推行阻力，同时整机的重心经过优化设计，在空载、满载不同状态下的重心投影始终落在三轮支撑的稳定三角形区域内，即使在地面存在微小坡度的场景下也不会发生侧翻风险。设备的液压系统采用集成式微型动力单元，内置过载保护阀，当起吊重量超过额定载荷时会自动锁止液压回路，避免超载作业带来的结构损坏与安全风险，所有液压管路都采用内置式布局，避免车间作业时管路被工件剐蹭造成损坏，同时也让整机外观更加整洁规整，减少日常清洁维护的工作量。
