伺服驱动仿生夹爪机械结构设计

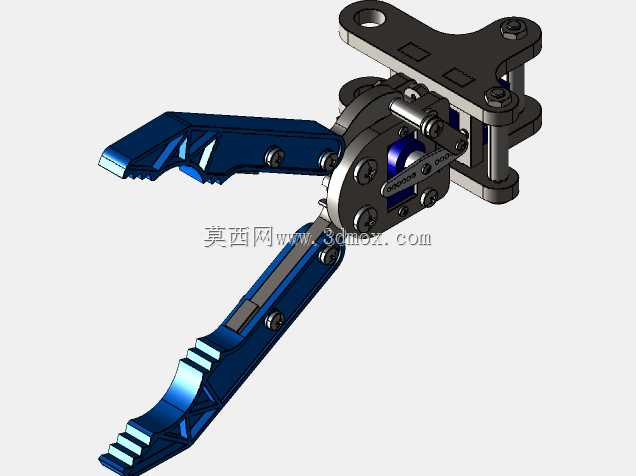

车间里常规气动夹爪常碰到夹持力适配范围窄、异形工件易夹伤的痛点，这款伺服驱动的夹爪结构在传动路径上做了针对性的取舍。夹指部分做了锯齿状内凹咬合面，齿尖留了0.2mm的圆角过渡，既保证粗糙工件抓取时的摩擦力冗余，又避免硬接触时刮伤精密工件表面，夹指根部的铰接孔位公差带控制在H7级，和销轴配合时预留了微量间隙，长期往复摆动不会出现卡滞。

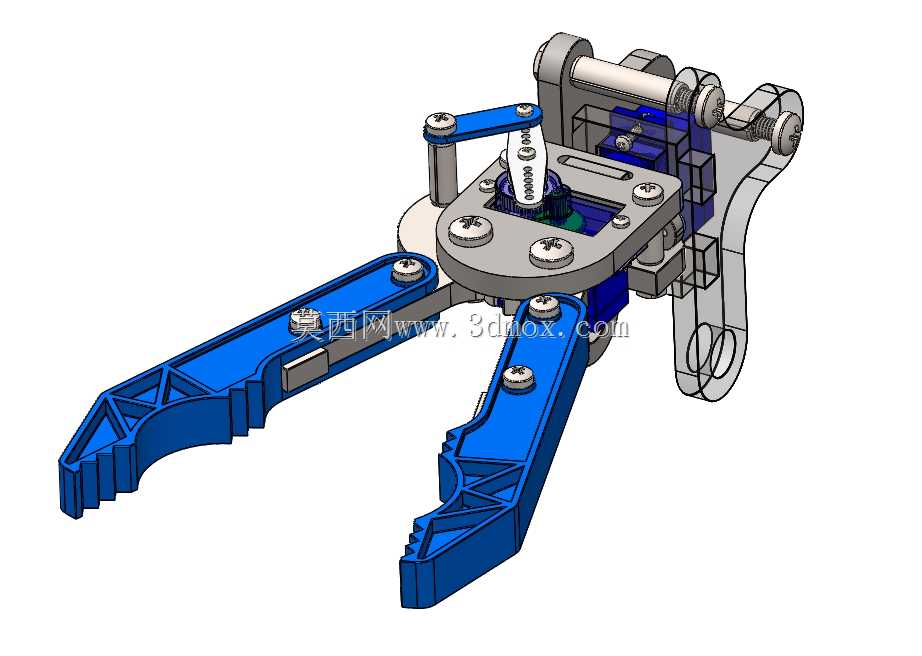

传动侧的齿轮组没有选用常规直齿，而是做了小角度斜齿啮合，运转时的啮合冲击比直齿降低近四成，伺服电机输出的扭矩经过齿轮减速后传递到两侧夹指的联动摆臂，摆臂和基座连接的转轴处加装了微型推力轴承，抵消夹取重载工件时产生的轴向窜动力，不会出现单侧夹指偏移导致的夹持偏心。

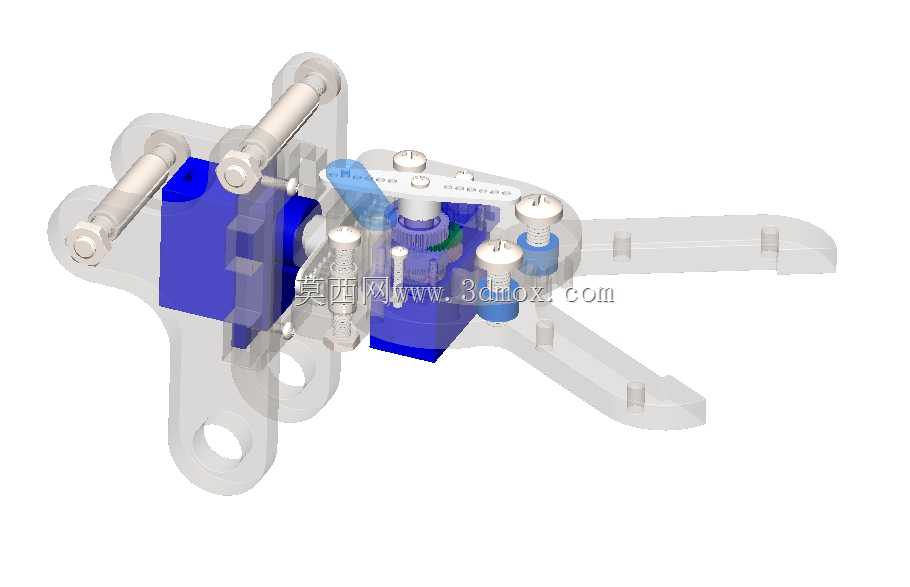

基座部分的透明视窗设计不是单纯为了外观展示，实际使用时可以直接观察内部齿轮的啮合状态、润滑脂的消耗情况，不用频繁拆解外壳做日常维护，视窗和基座的配合面做了一圈嵌入式密封槽，搭配丁腈橡胶密封圈能阻挡车间里的切削液飞沫、金属粉尘进入传动腔。夹爪尾部的安装法兰做了标准化的孔位布局，能直接适配市面主流工业机器人的末端接口，不需要额外做转接板调整安装尺寸。

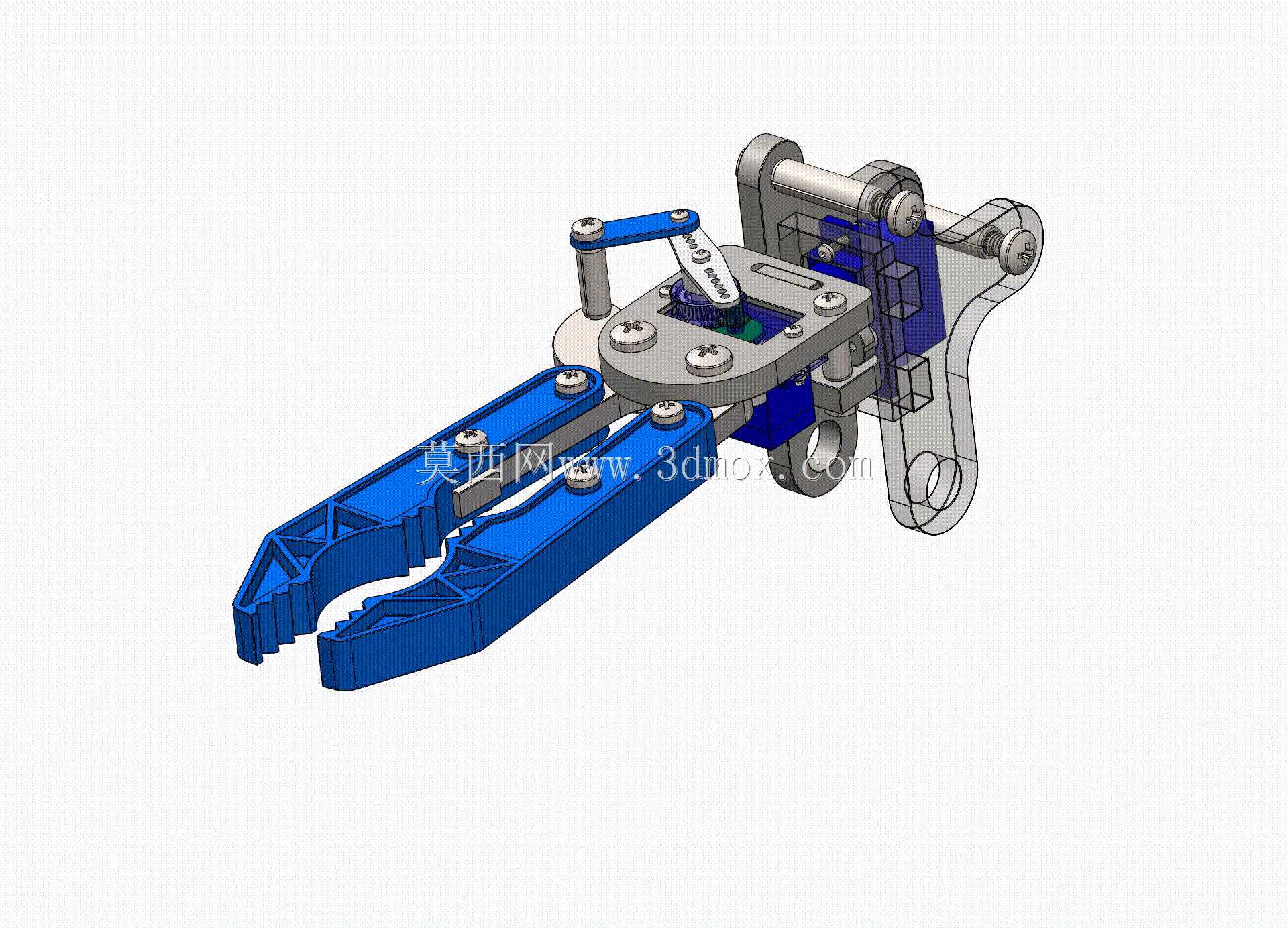

夹指的开合行程通过摆臂的长度做了限位优化，张开到最大角度时两夹指的间距刚好覆盖常规流水线工件的尺寸区间，不会出现超程碰撞周边设备的情况，闭合到最小位置时夹指端面留了1mm的安全间隙，避免硬接触打坏齿面。伺服电机的安装座和基座做了一体化铣削成型，没有用拼接式的安装板，减少了装配时的累计误差，电机输出轴和主动齿轮的配合处用了键连接加顶丝双重固定，高速正反转时不会出现齿轮打滑空转的问题。
