双缸往复式蒙卡斯特动力装置结构设计

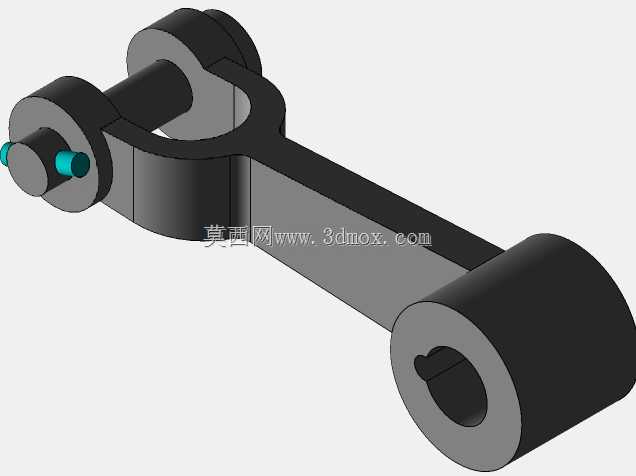

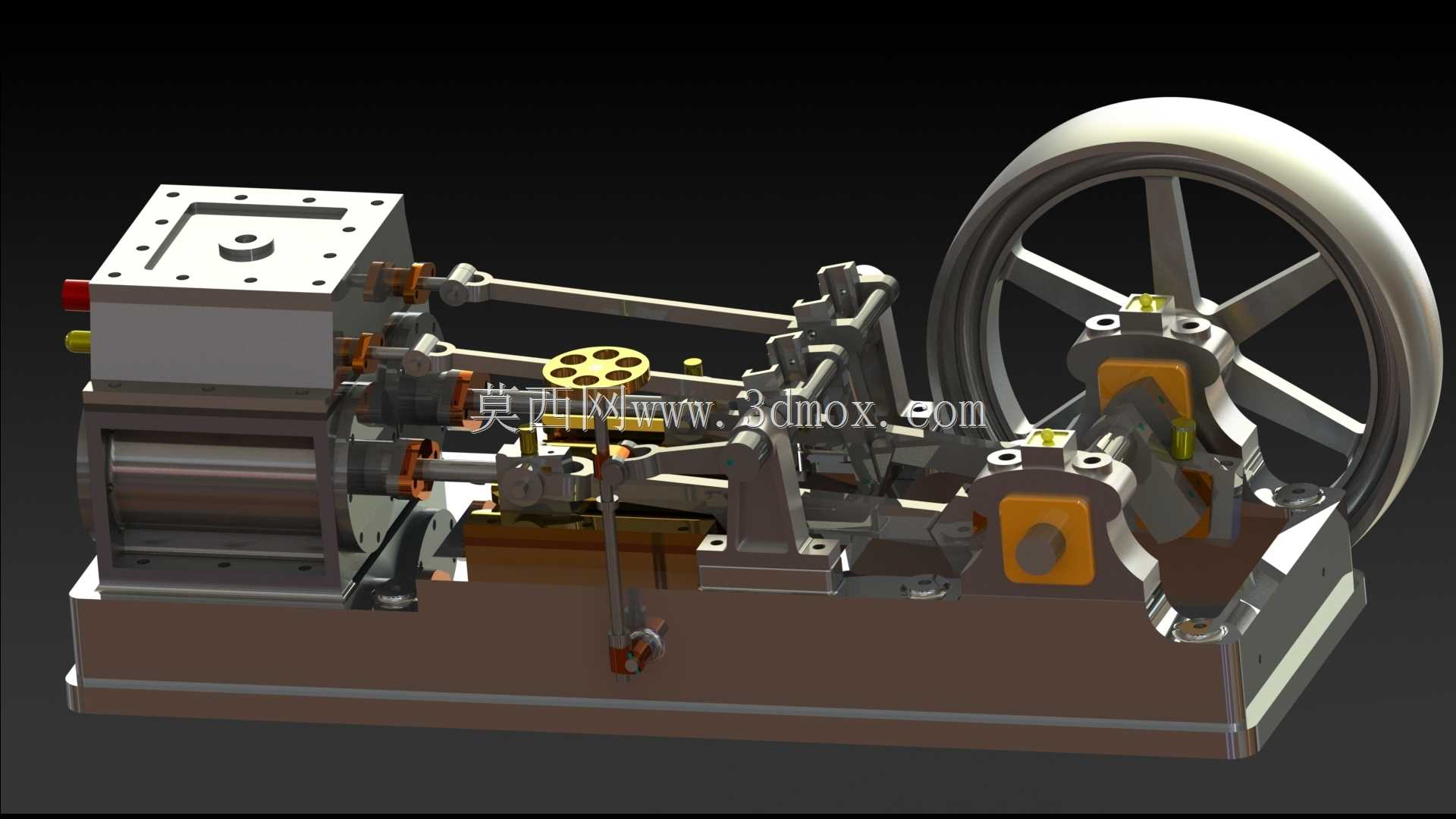

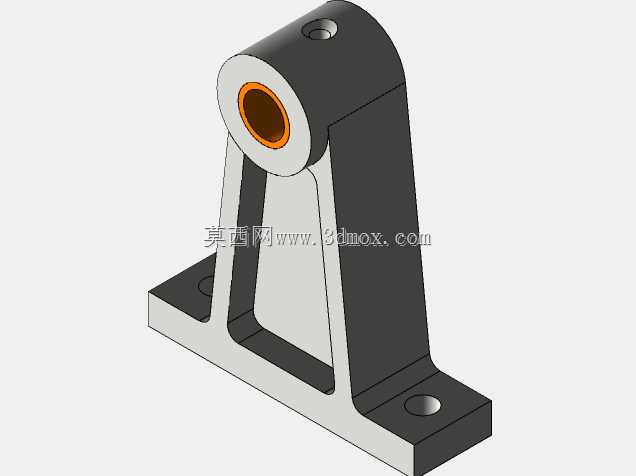

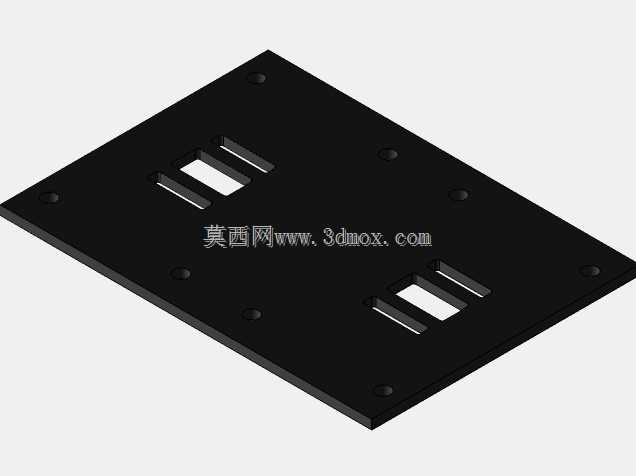

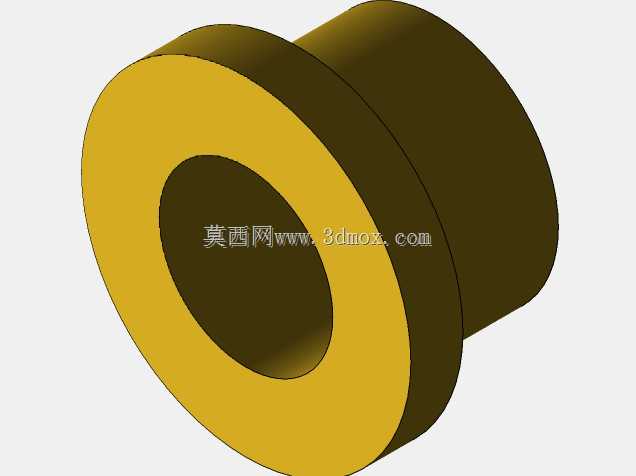

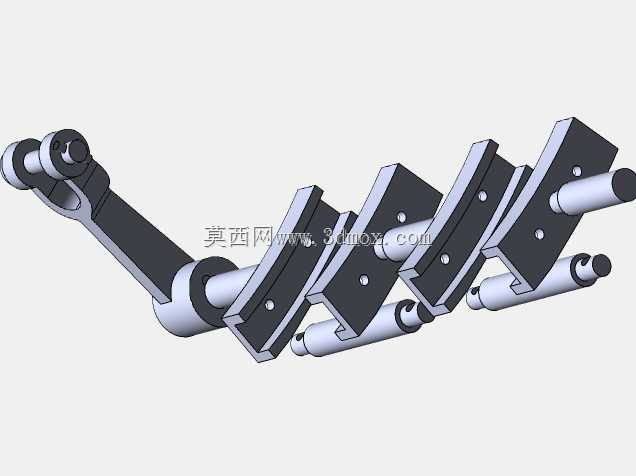

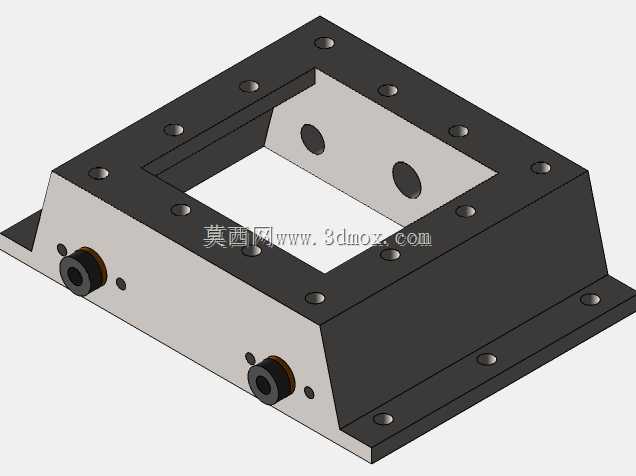

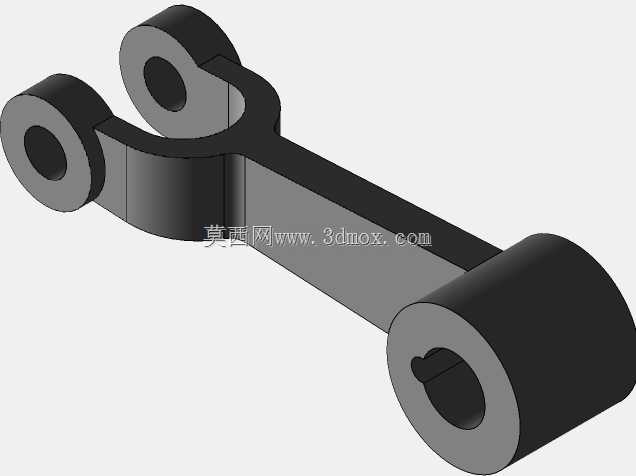

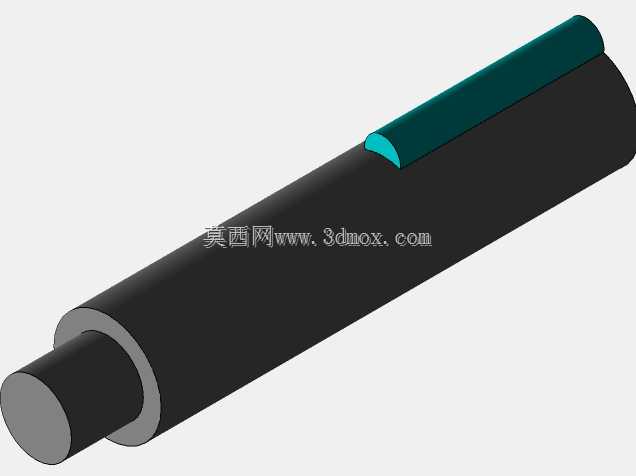

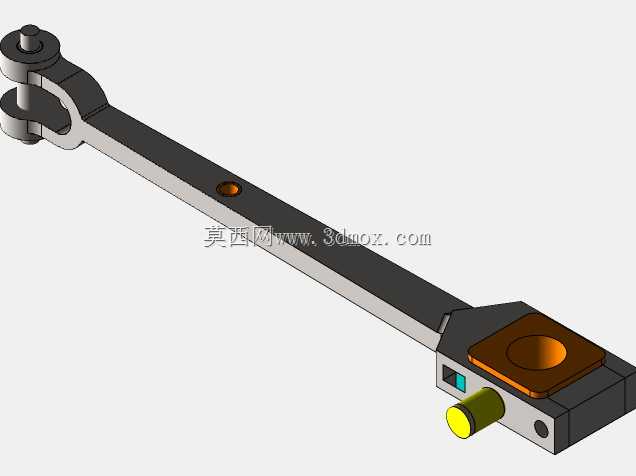

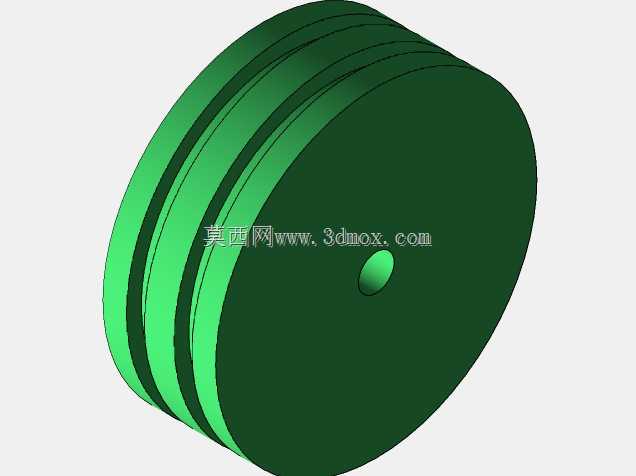

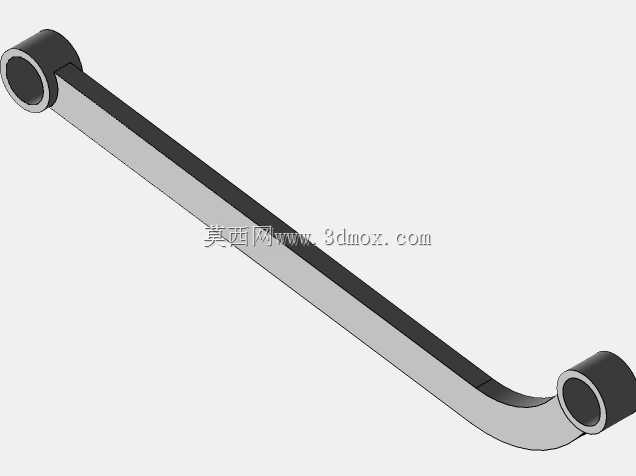

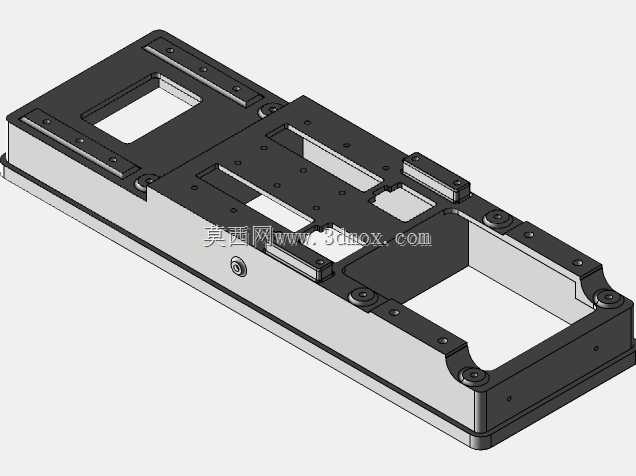

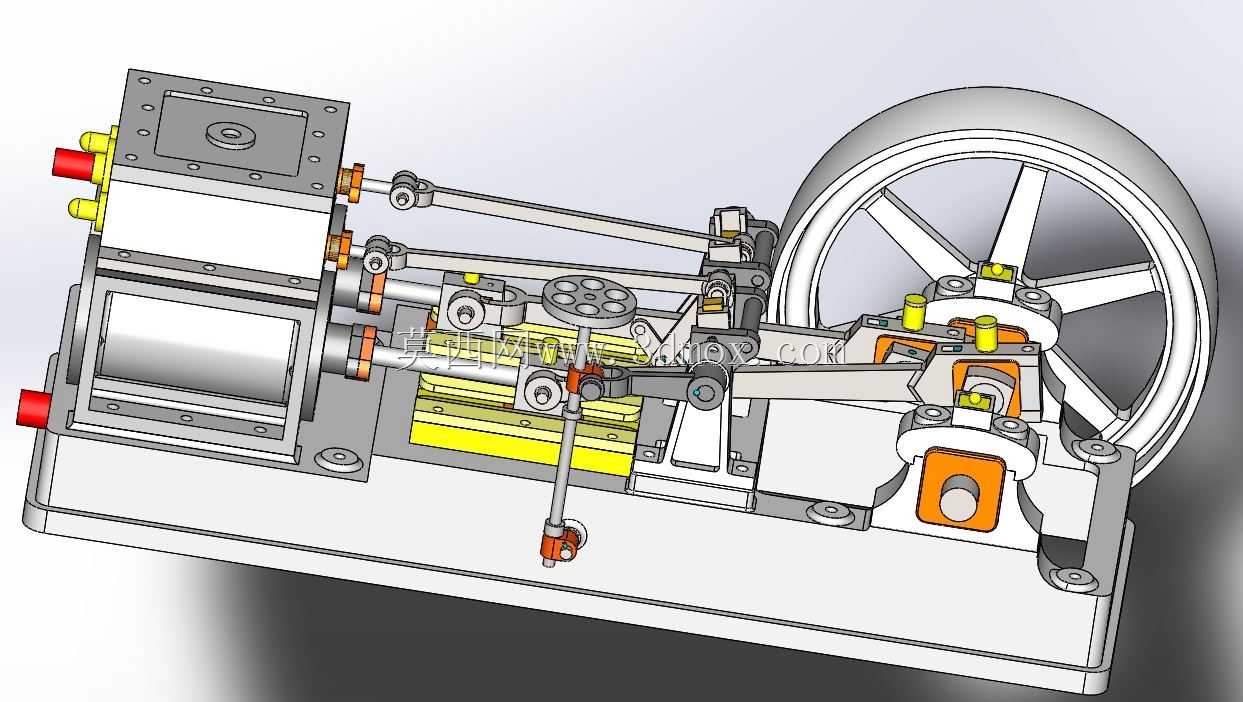

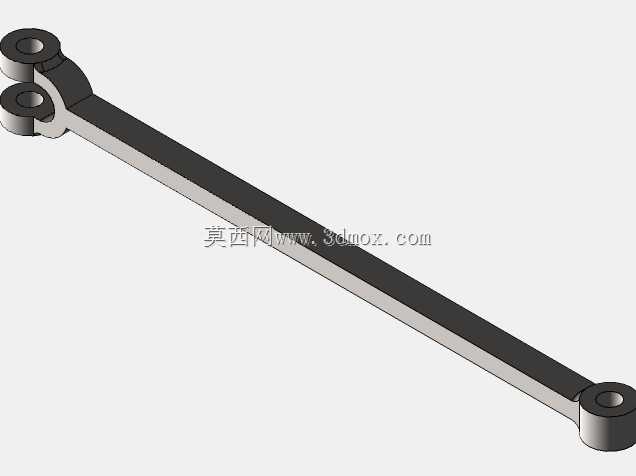

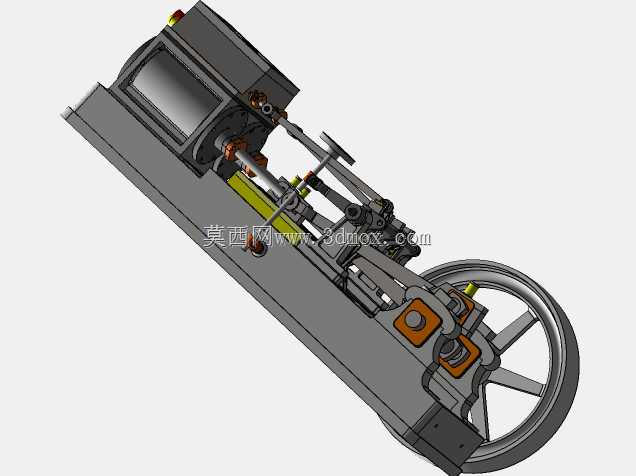

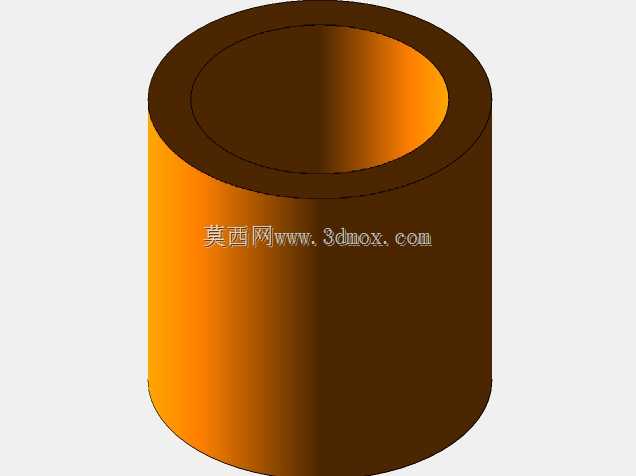

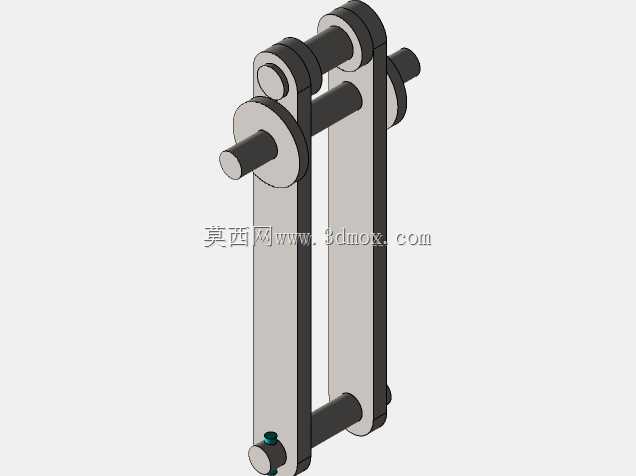

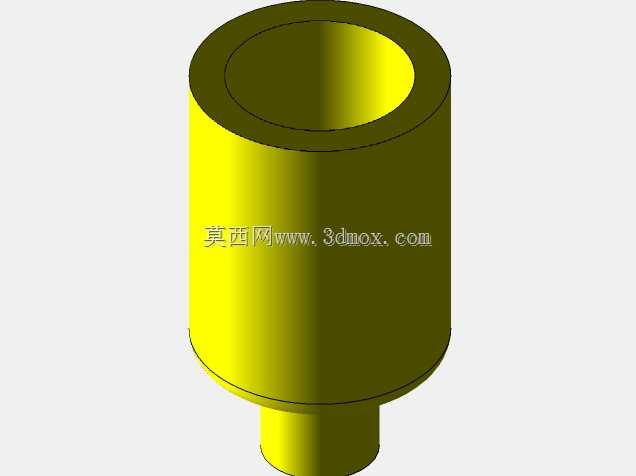

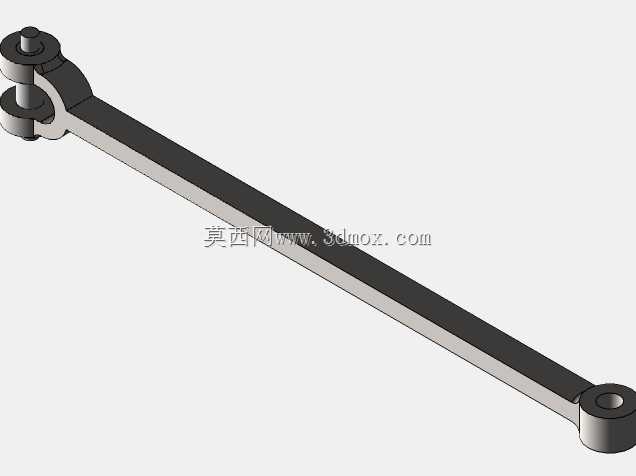

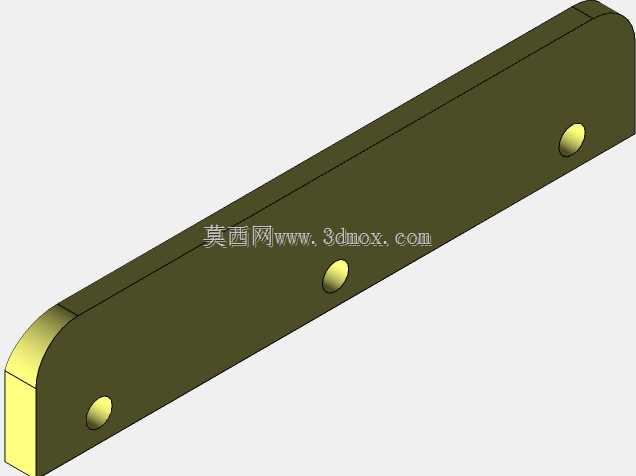

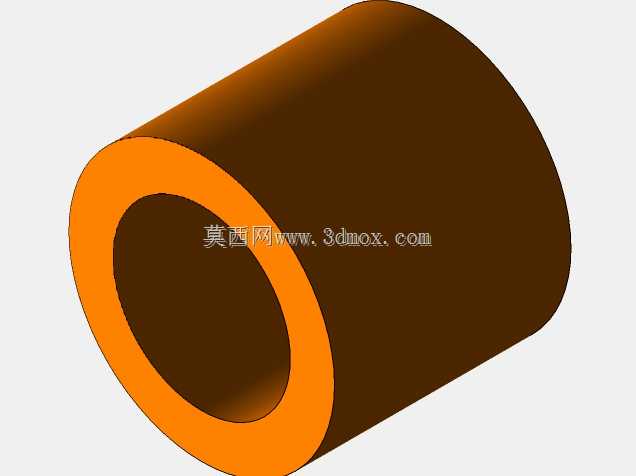

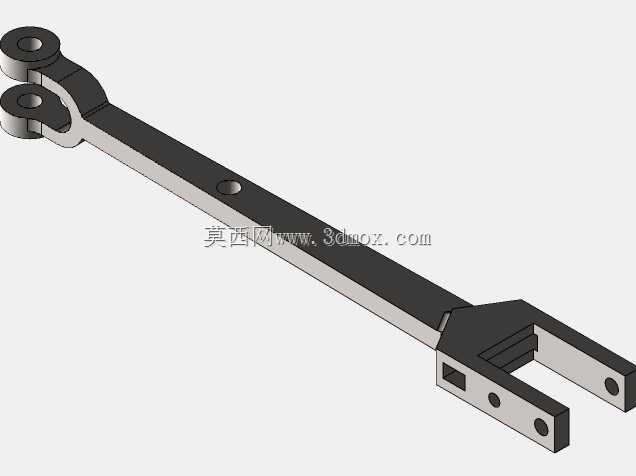

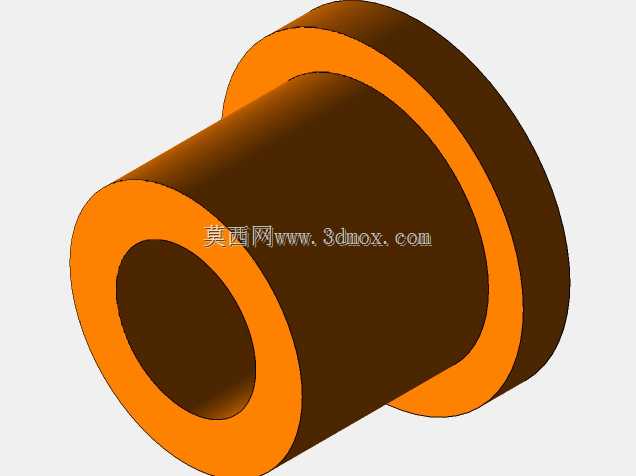

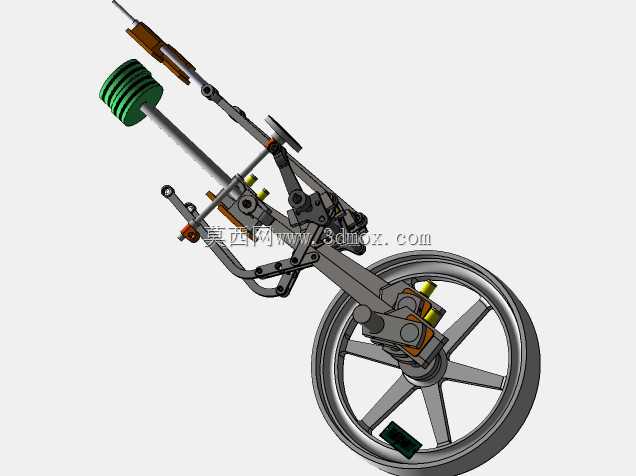

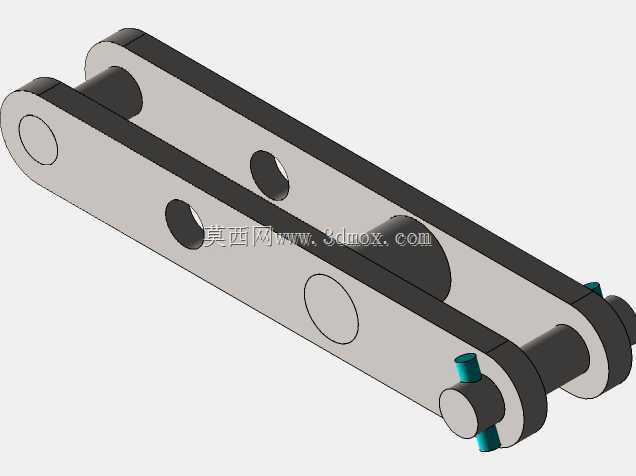

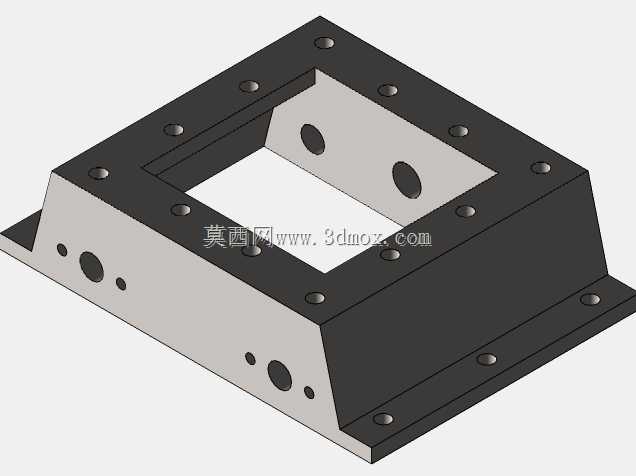

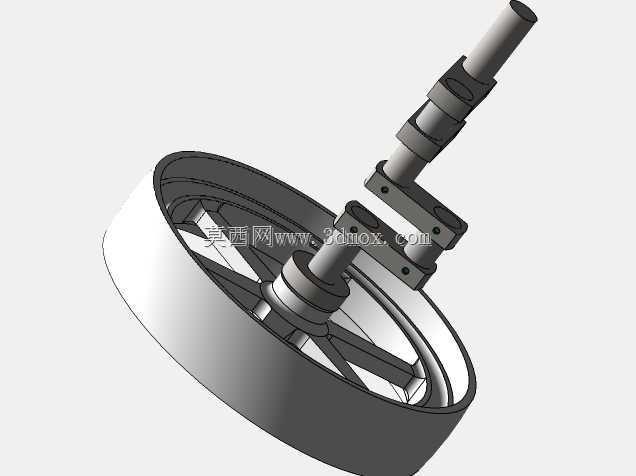

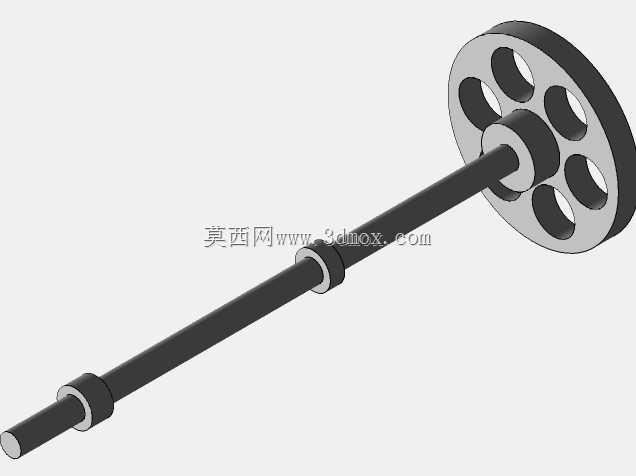

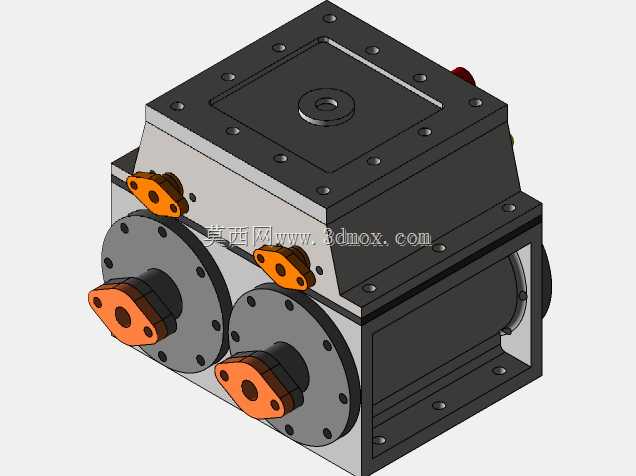

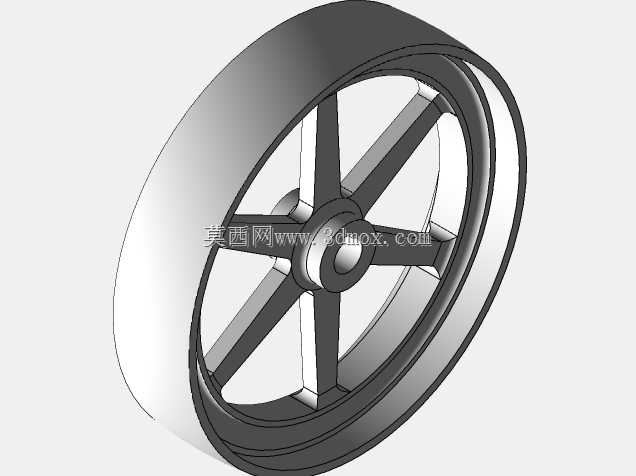

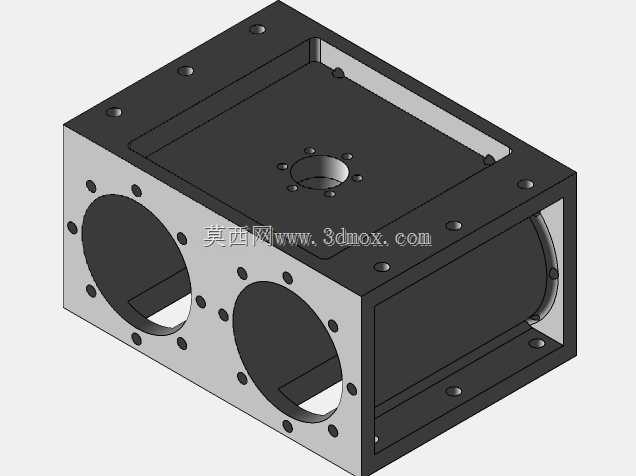

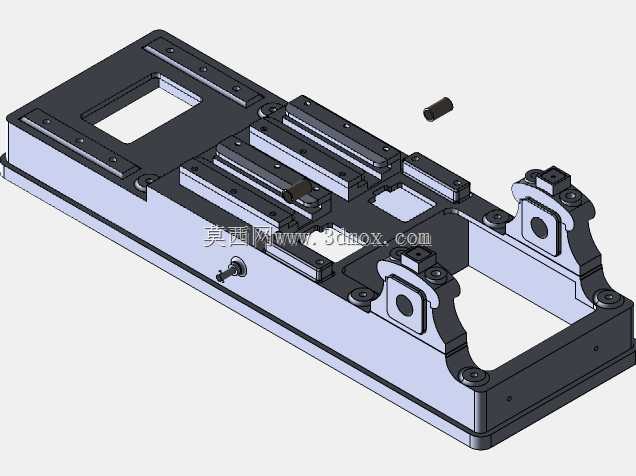

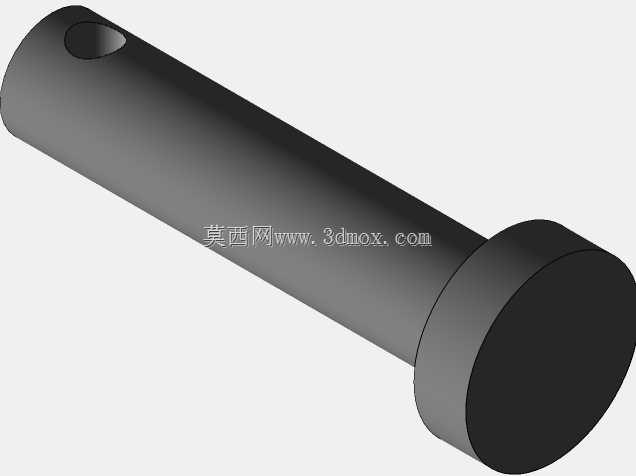

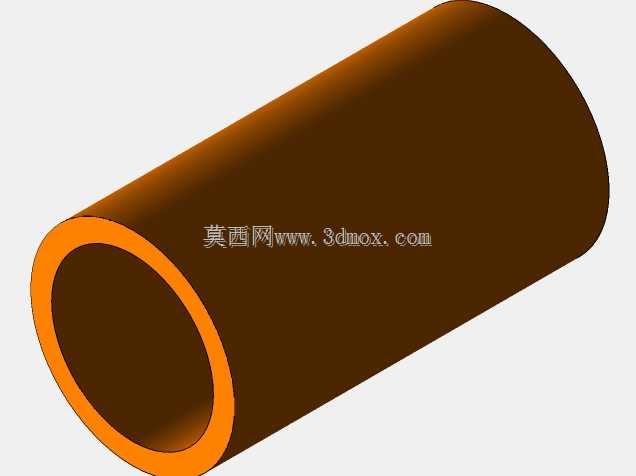

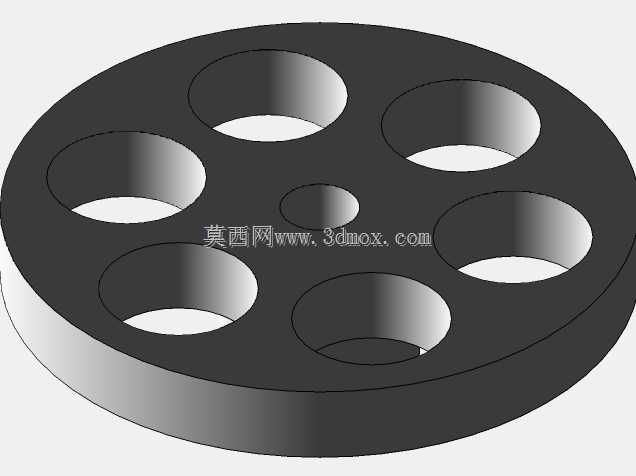

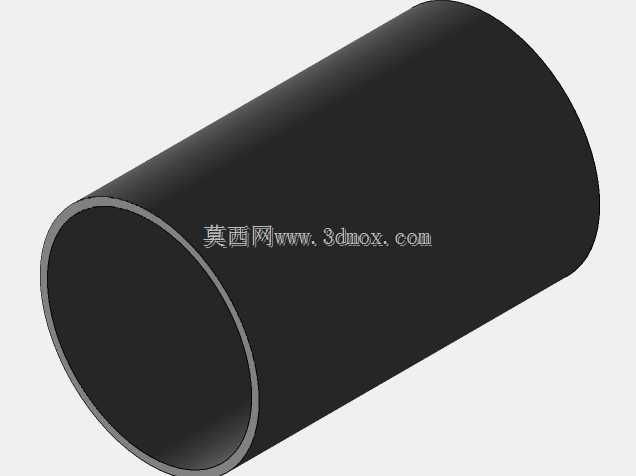

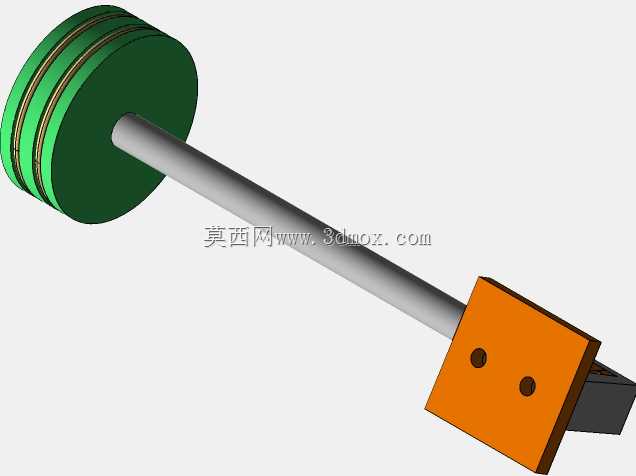

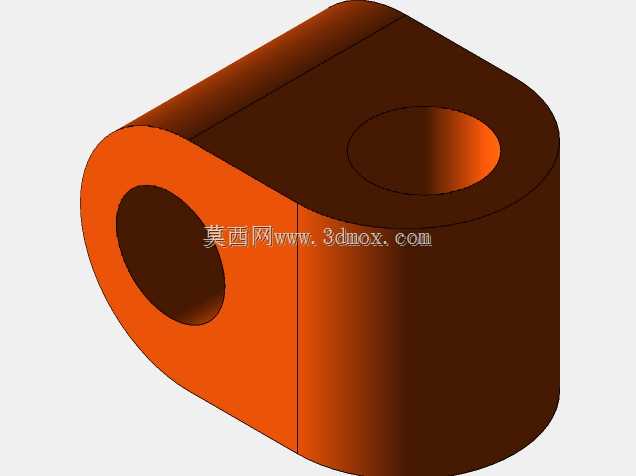

该动力装置属于往复式热力机械范畴，核心应用场景覆盖小型动力演示教具、复古动力装置复刻、小型外置动力输出单元等领域，可作为教学场景中热力循环、曲柄连杆传动原理的具象演示载体，也可适配小型低速设备的动力输入需求，为低转速大扭矩输出场景提供稳定动力来源。整套装置采用卧式双缸并列布局，核心功能是将工质膨胀产生的直线推力，通过曲柄连杆机构转化为飞轮端的旋转扭矩输出，双缸错相位布置的设计能够有效抵消单缸往复运动的惯性冲击，让动力输出的平顺性得到显著提升，同时大直径飞轮的配置可以储存做功冲程的多余能量，带动整套机构顺利越过止点完成连续运转循环。从设计思路来看，整套结构优先保障传动链路的可靠性与装配工艺性，活塞与缸体之间采用间隙配合预留热膨胀余量，连杆两端分别通过铰接结构连接活塞销与曲柄销，铰接位置配置耐磨衬套结构降低长期运转的磨损量；配气控制端采用凸轮联动的滑阀结构，能够精准匹配活塞运行相位完成进排气切换，保证工质能够在正确的时序进入缸体做功、排出废气。整套装置的安装基准为底部一体化铸造式机座，机座平面预留多组沉头安装孔位，可直接固定在水平安装台面或配套支架上，整体安装边界在长宽高三个维度均适配常规桌面级安装空间，飞轮端的输出轴采用标准轴径设计，可直接通过联轴器、带轮等连接件对接负载端。缸体部分采用分层式结构设计，上下层缸体通过螺栓组紧固连接，既方便加工阶段的内孔精度控制，也便于后期拆解维护更换密封件；机身侧面布置的操纵手轮可用于手动盘车，调试阶段能够轻松转动整套机构检查传动卡滞点，也可在启动阶段辅助机构越过止点完成初始启动。整套结构的传动部件均做了轻量化与动平衡优化，往复运动件的质量经过匹配计算，能够在额定转速下将振动控制在较低水平，适合长时间连续演示或低速运转使用。
