板条发动机驱动变桨距风扇结构设计

项目分类:风扇 发布时间:2025-02-16 ID:933348
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计
  • 板条发动机驱动变桨距风扇结构设计

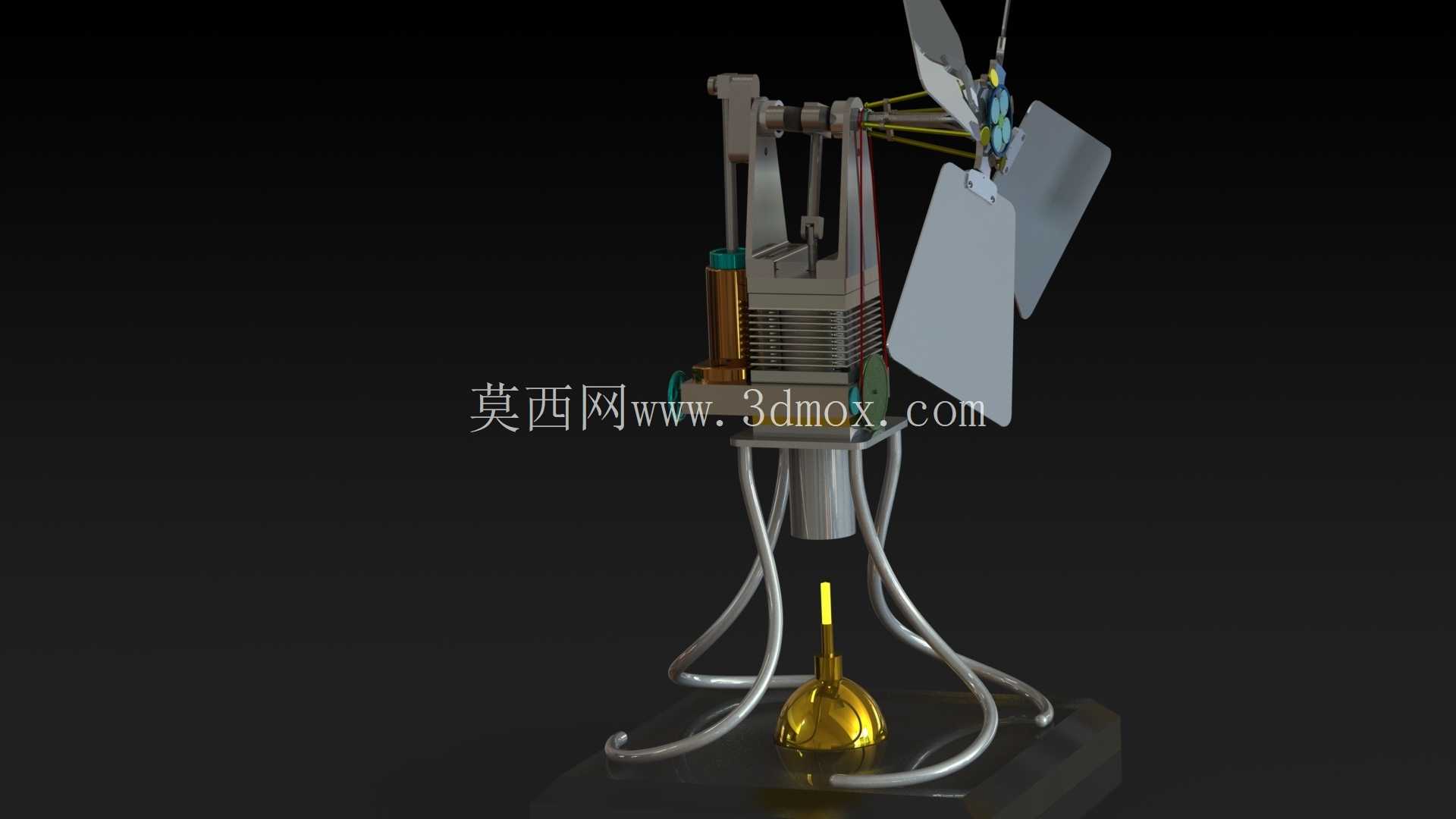

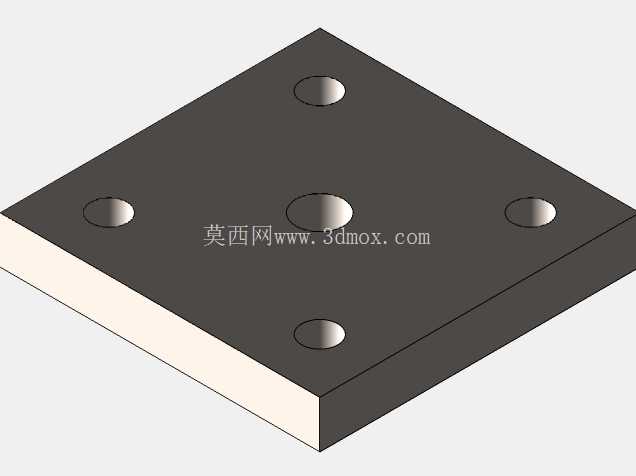

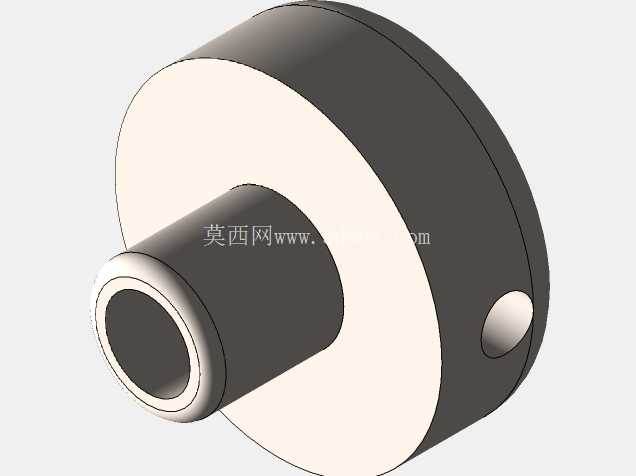

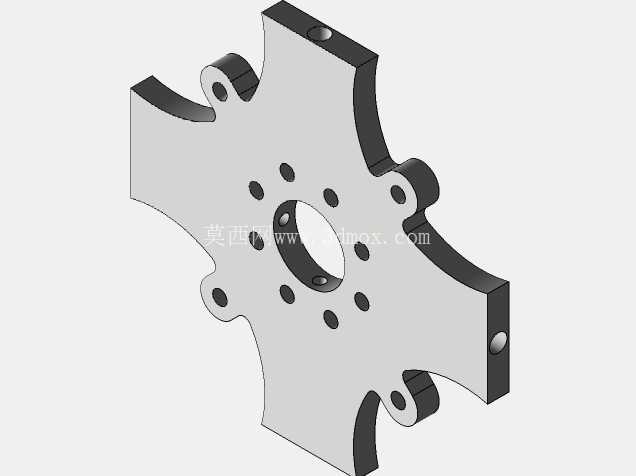

  在小型动力演示装置、教学实验台以及微型风冷散热场景中,常规定桨距风扇往往无法兼顾不同转速下的送风效率与动力匹配特性,这款由板条发动机驱动的变桨距风扇,正是针对这类场景的特殊需求完成的结构设计。从实际使用场景来看,这类结构常被用于机械原理教学演示,直观展示曲柄连杆传动、行星齿轮差动、变桨距调节的联动过程,也可作为小型斯特林类动力装置的配套散热部件,在微型动力输出工况下完成定向送风,适配桌面级实验装置的狭小安装空间。

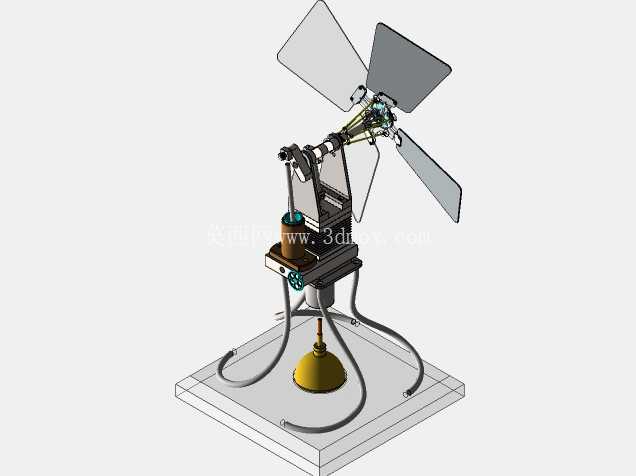

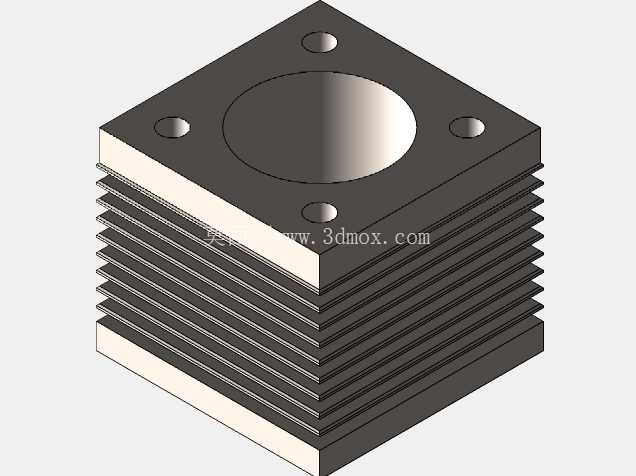

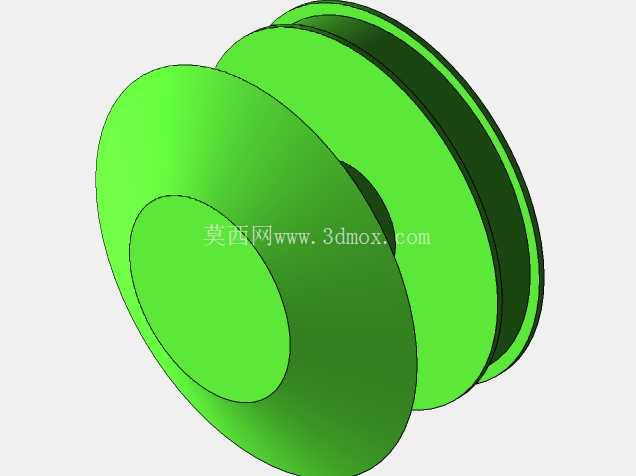

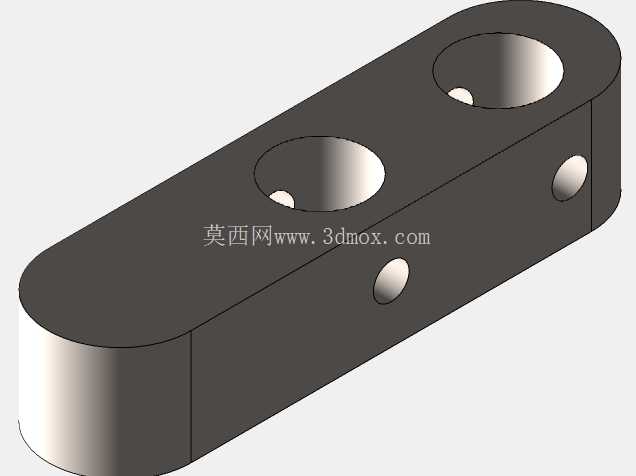

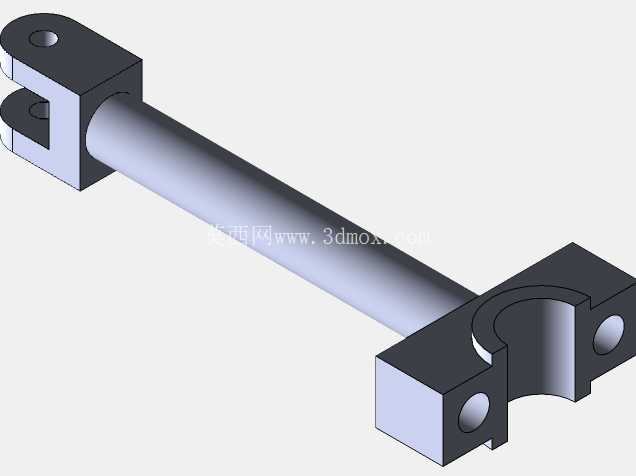

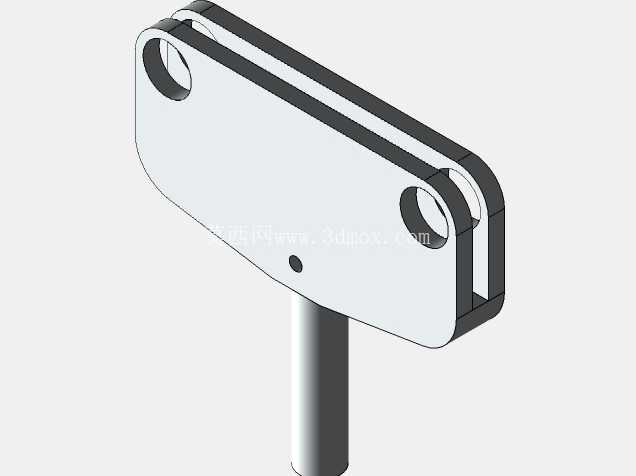

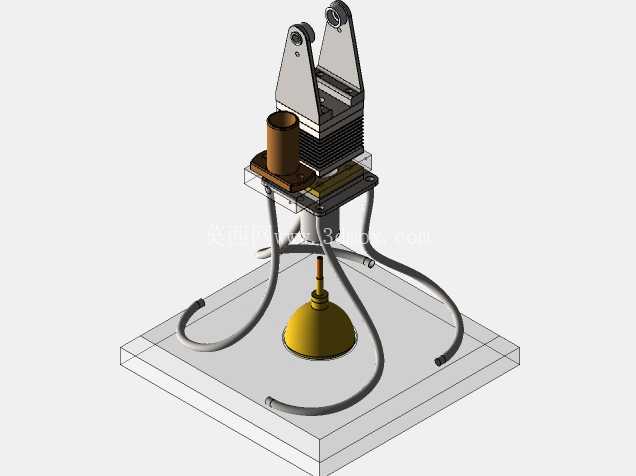

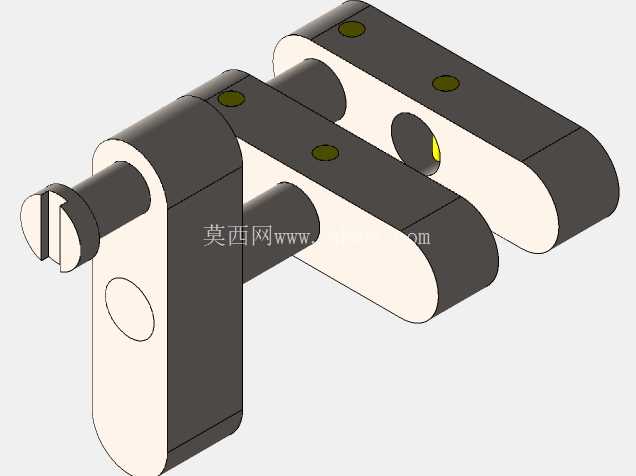

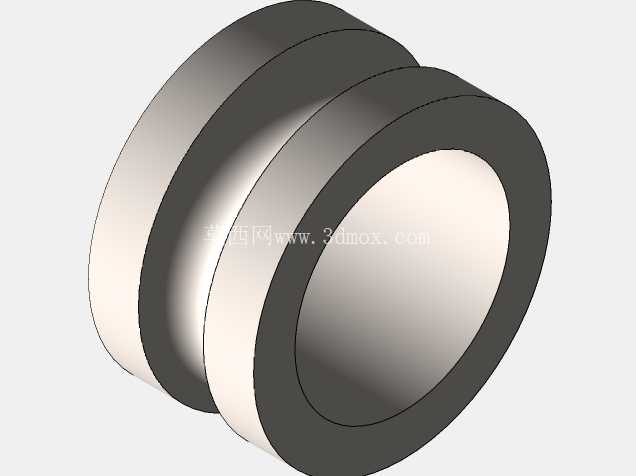

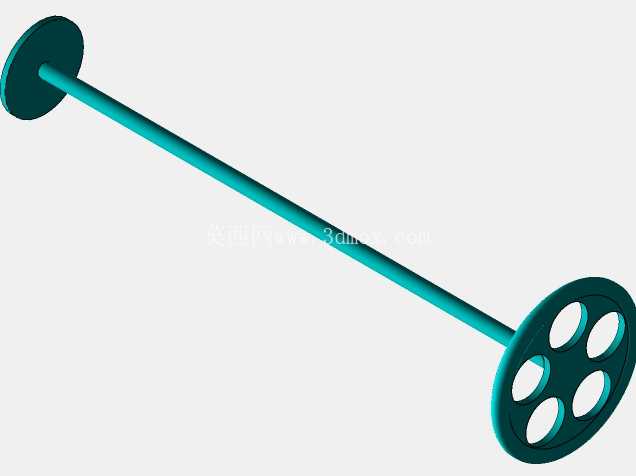

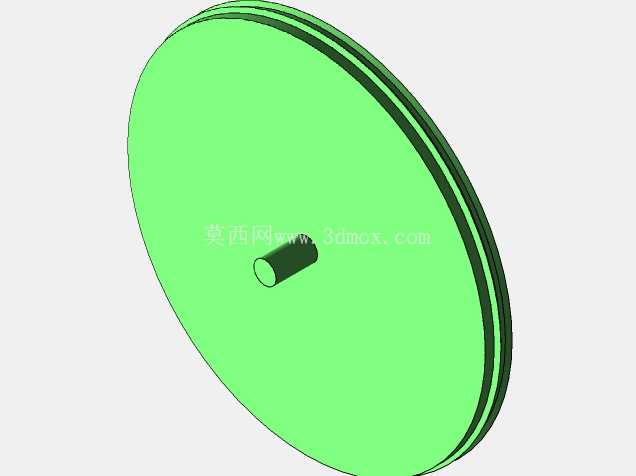

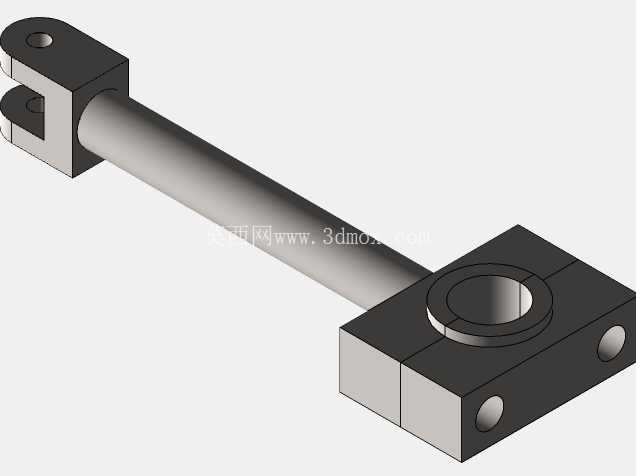

  整套结构的动力输入核心为板条式往复发动机,其缸体采用散热鳍片一体式结构,通过多组板条式连杆将活塞的往复直线运动转换为曲轴的旋转动力,曲轴输出端同步连接两组传动路径:一组通过带轮与柔性传动索连接风扇主轴,为扇叶旋转提供基础动力;另一组通过同轴布置的行星齿轮系,将曲轴的转速差转换为扇叶桨距的调节动作,实现扇叶旋转过程中桨距角的同步变化,无需额外加装独立的桨距控制执行机构,大幅简化了整体结构的复杂度。

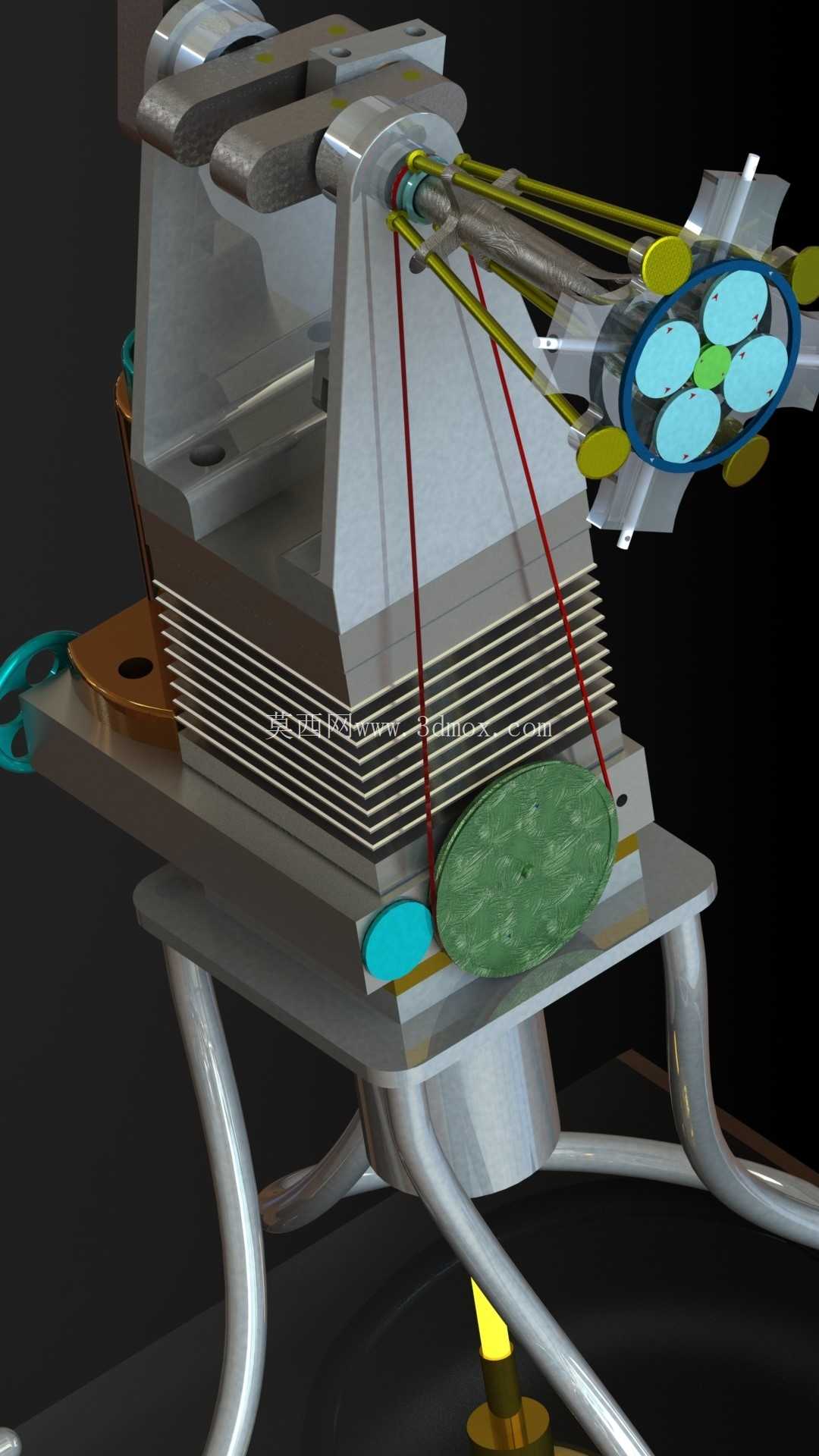

  从功能特性来看,这套结构最核心的设计点在于行星齿轮系的差动匹配:行星架与风扇主轴同步旋转,太阳轮通过传动索与曲轴端的定速轮组连接,利用两者的转速差驱动行星轮自转,进而带动每个扇叶根部的小齿轮转动,实现桨距角随转速动态调整。当发动机转速升高时,传动索的传动比带来的转速差增大,扇叶桨距自动减小,降低风阻以适配高转速工况;当发动机转速降低时,转速差减小,桨距自动增大,保证低转速下仍有足够的送风推力,这种自适应调节特性无需额外电控系统介入,完全依靠机械结构实现动力与负载的动态匹配。

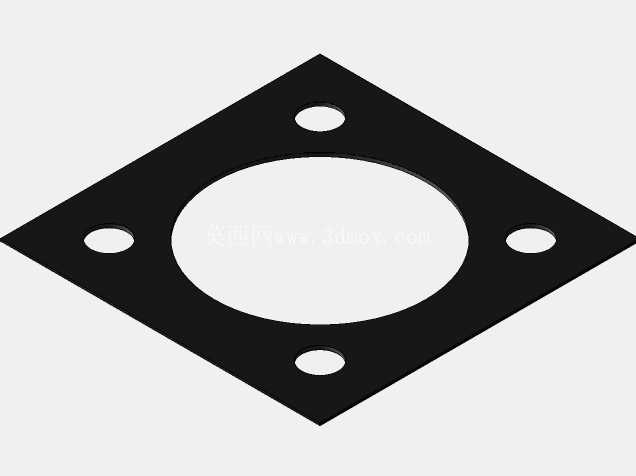

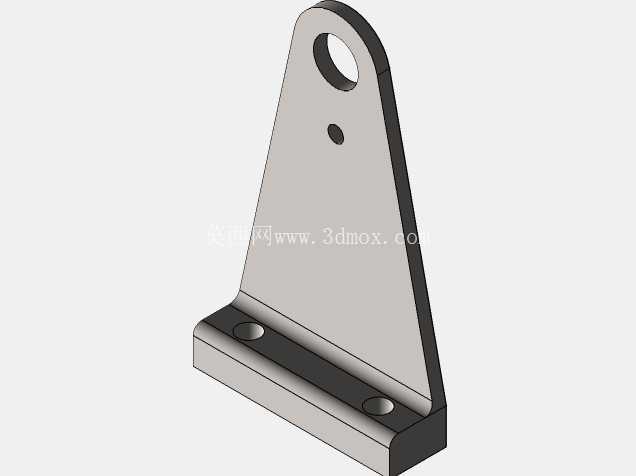

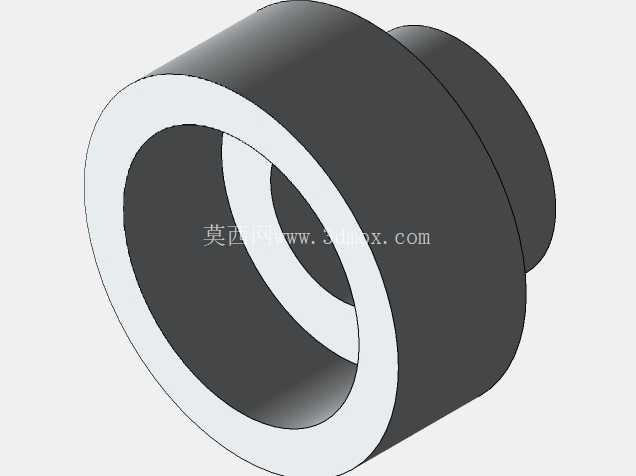

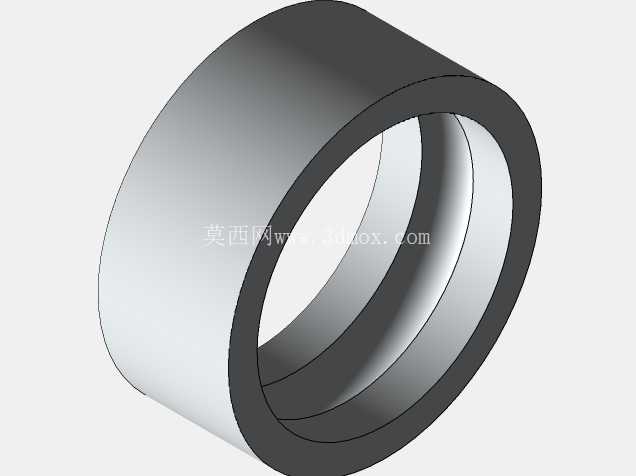

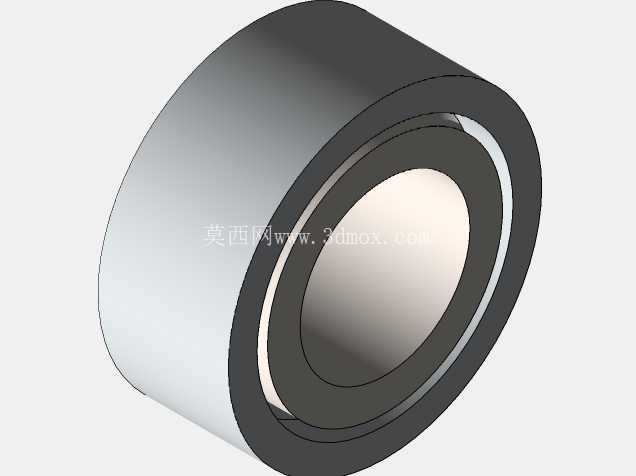

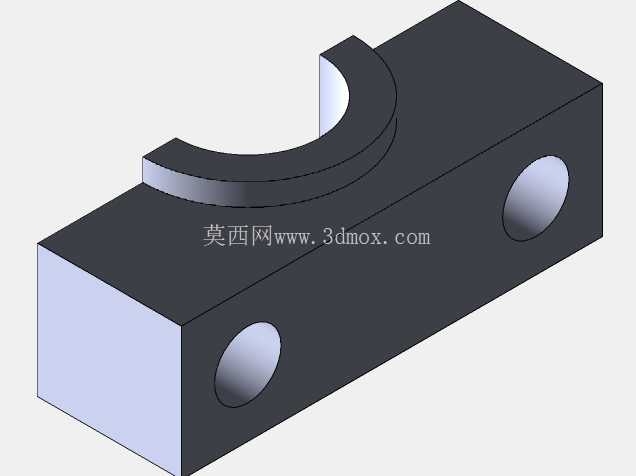

  在安装边界与尺寸设计上,整套装置采用一体式铸造支架作为承载基础,支架底部为弧形支撑脚,可直接放置于水平实验台面,无需额外螺栓固定,整体占用空间控制在长220mm、宽180mm、高200mm的范围内,适配桌面级实验装置的安装空间要求。发动机缸体的散热鳍片间距为2mm,总散热面积满足小功率持续运行的散热需求,风扇主轴的支撑采用双滑动轴承结构,径向跳动量控制在0.05mm以内,保证高速旋转时的运行稳定性。扇叶部分采用六叶对称布局,单叶长度为65mm,桨距角调节范围在12°到32°之间,可覆盖从低转速大推力到高转速低风阻的全工况需求。

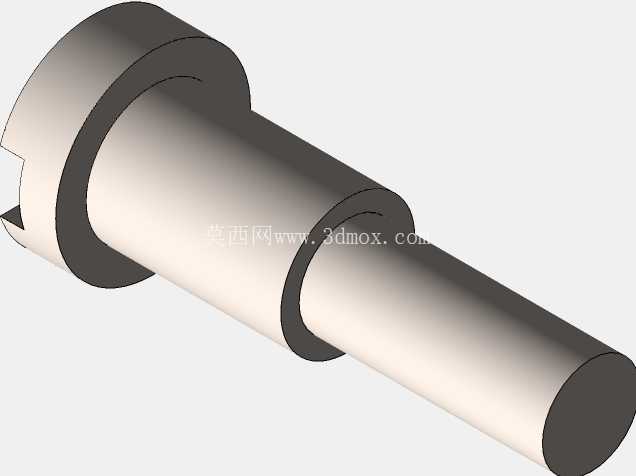

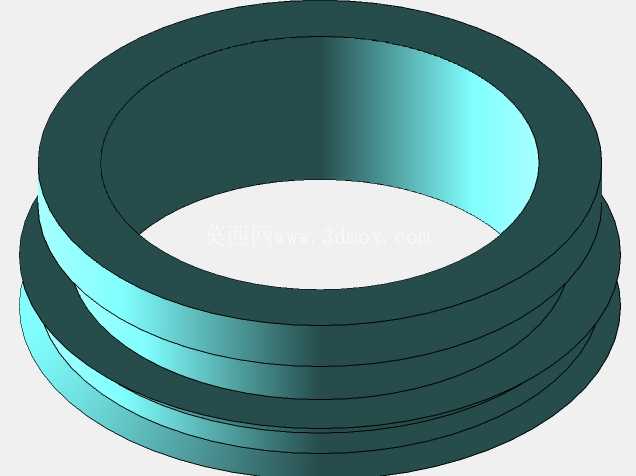

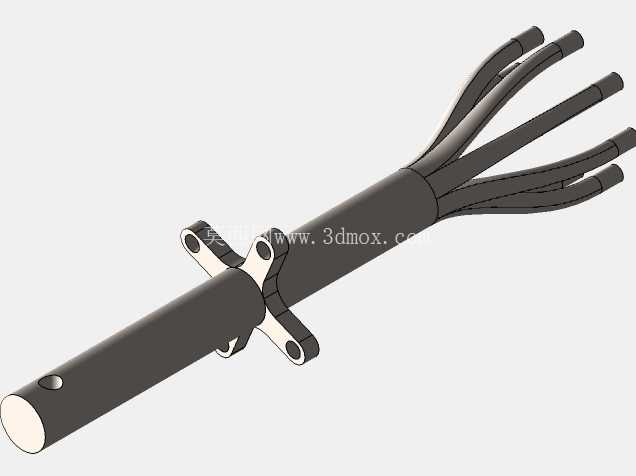

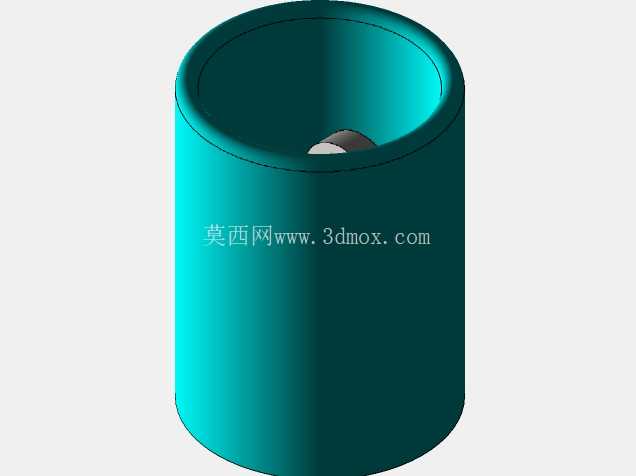

  设计过程中针对传动索的张紧结构做了专门优化,在支架侧面设置了可调节的张紧轮,通过调整张紧轮的位置改变传动索的预紧力,避免长期运行后传动索松弛导致的桨距调节滞后问题。扇叶根部的齿轮采用小模数直齿设计,模数为0.5,传动间隙控制在0.02mm以内,保证桨距调节的响应速度,避免扇叶在旋转过程中出现桨距晃动。发动机部分的活塞与缸套采用间隙配合,配合间隙为0.03mm,既保证往复运动的顺畅性,又能维持足够的压缩比,保证动力输出的稳定性。

  从实际运行逻辑来看,整套结构的动力传递路径完全为机械硬连接,没有电子元器件参与,可靠性极高,适合用于无供电场景下的纯机械演示,也可作为小型动力装置的配套散热部件。在教学场景中,这套结构可以直观展示往复式动力的运动转换、行星齿轮的差动传动、变桨距调节的工作原理,相比纯理论教学更具直观性;在小型风冷场景中,这种自适应变桨距结构可以根据发动机转速自动调整送风效率,避免定桨距风扇在高转速下负载过大导致发动机熄火,也能避免低转速下送风不足导致的动力装置过热问题。

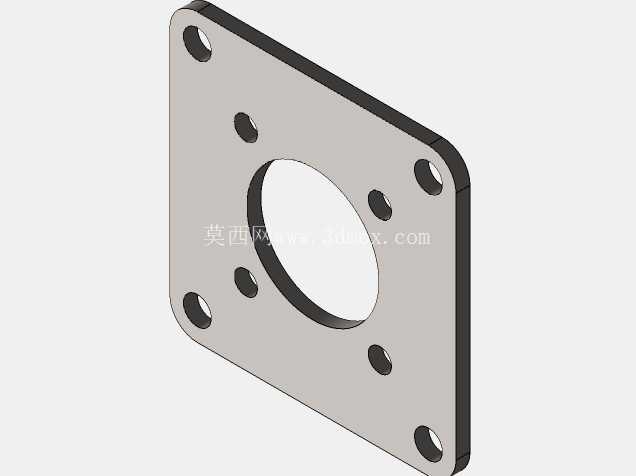

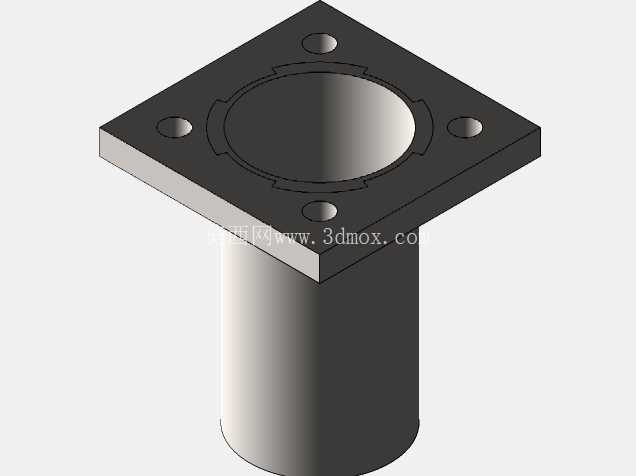

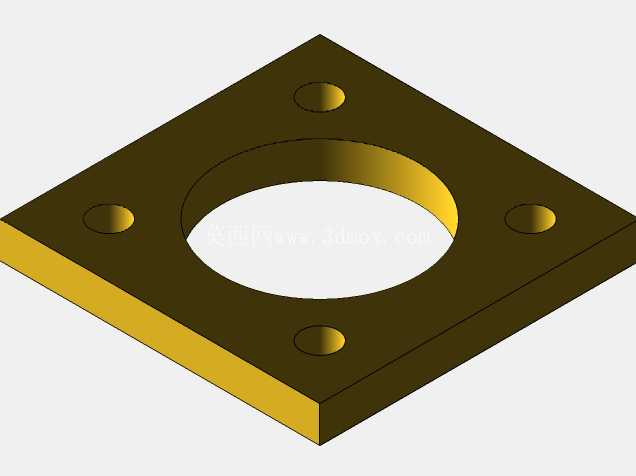

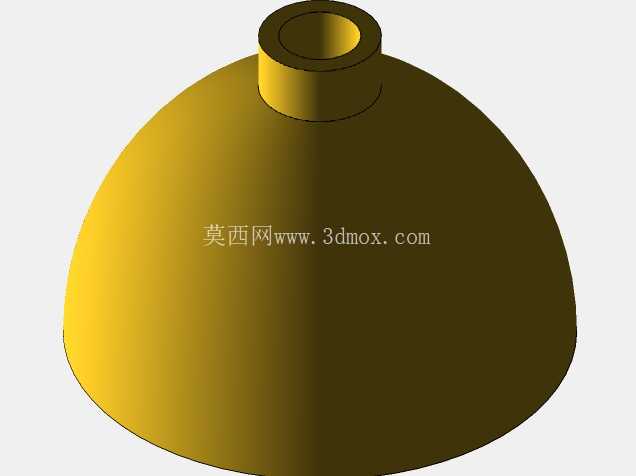

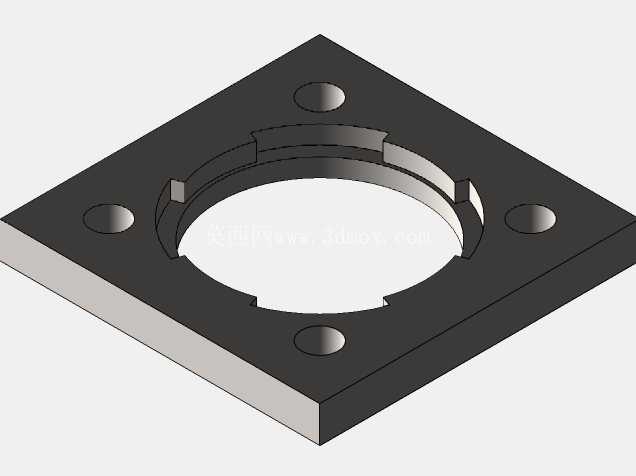

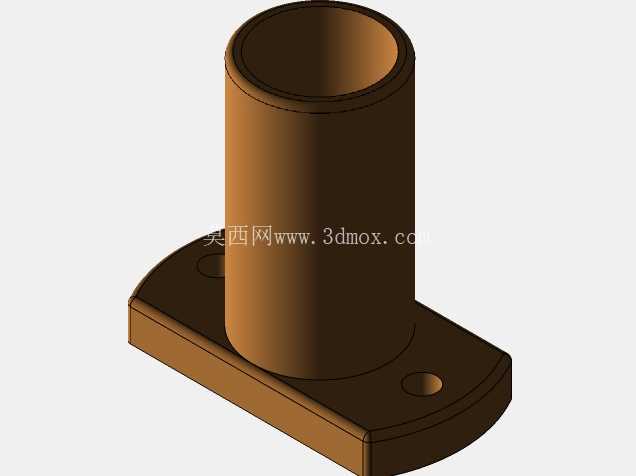

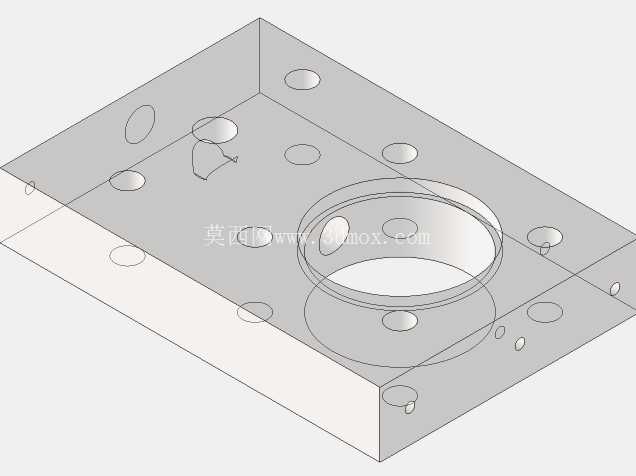

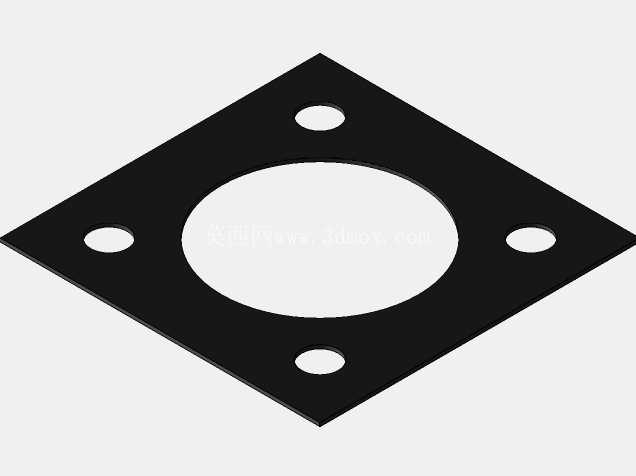

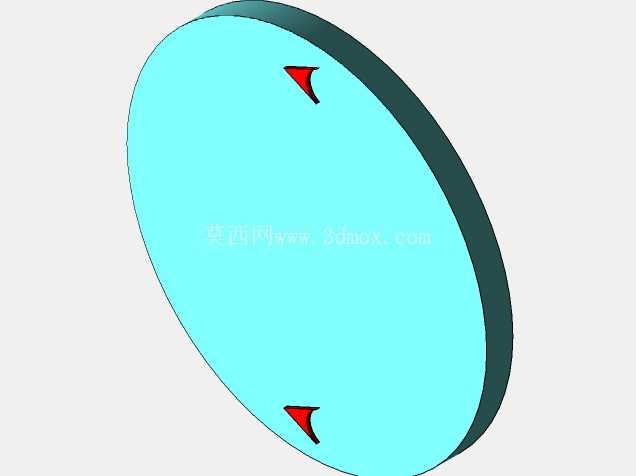

  结构细节上,支架与发动机缸体的连接采用定位销加螺栓的固定方式,定位销保证缸体安装的同轴度,螺栓则提供足够的夹紧力,避免运行过程中出现振动松动。风扇前端的导流盘采用轻量化设计,在保证结构强度的前提下尽可能降低旋转部分的重量,减少启动时的动力负载。传动部分的所有铰接点都预留了润滑注油孔,方便日常维护时加注润滑脂,降低铰接点的磨损,延长整套装置的使用寿命。
