双缸双面梁式蒸汽动力装置结构

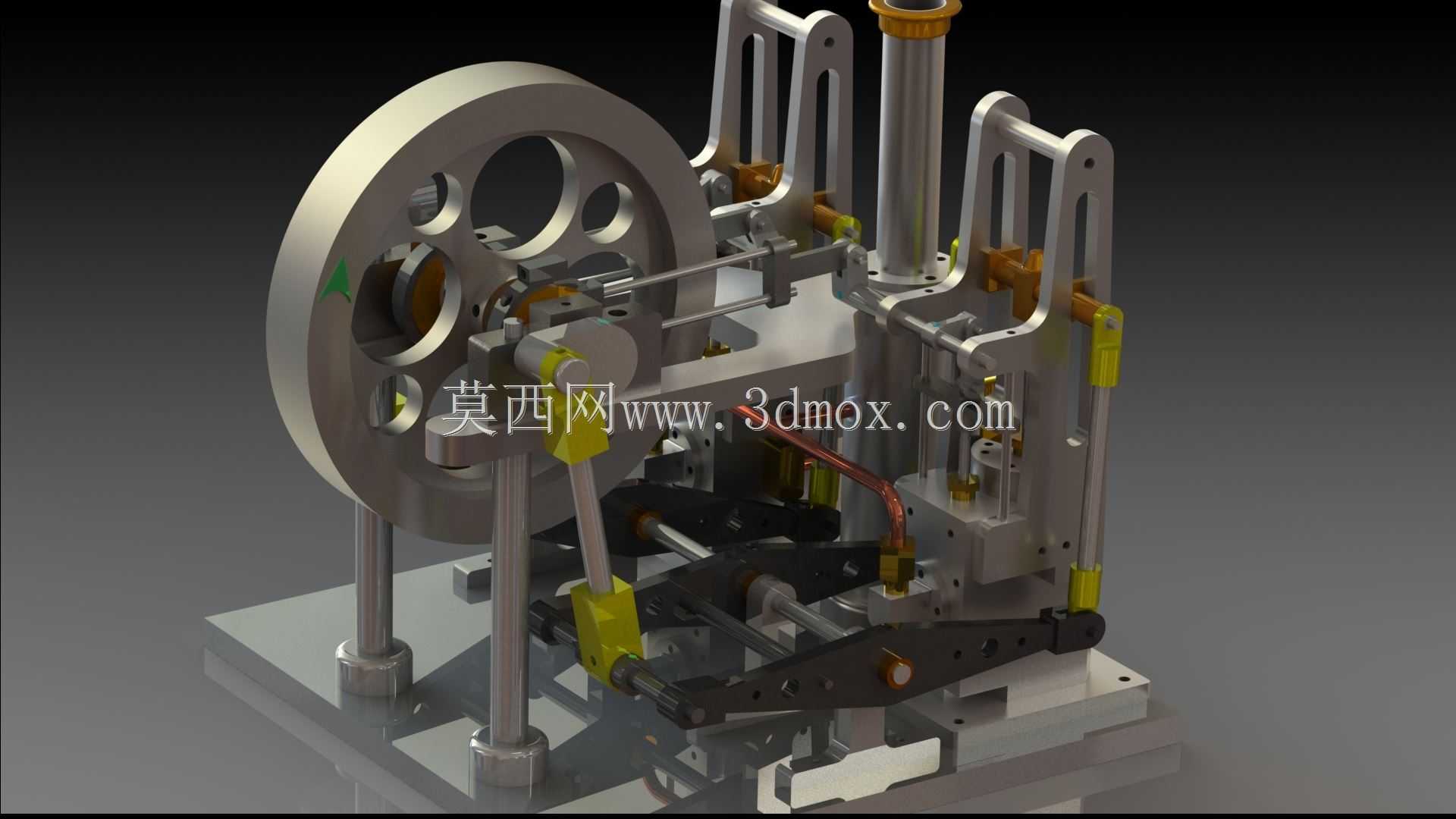

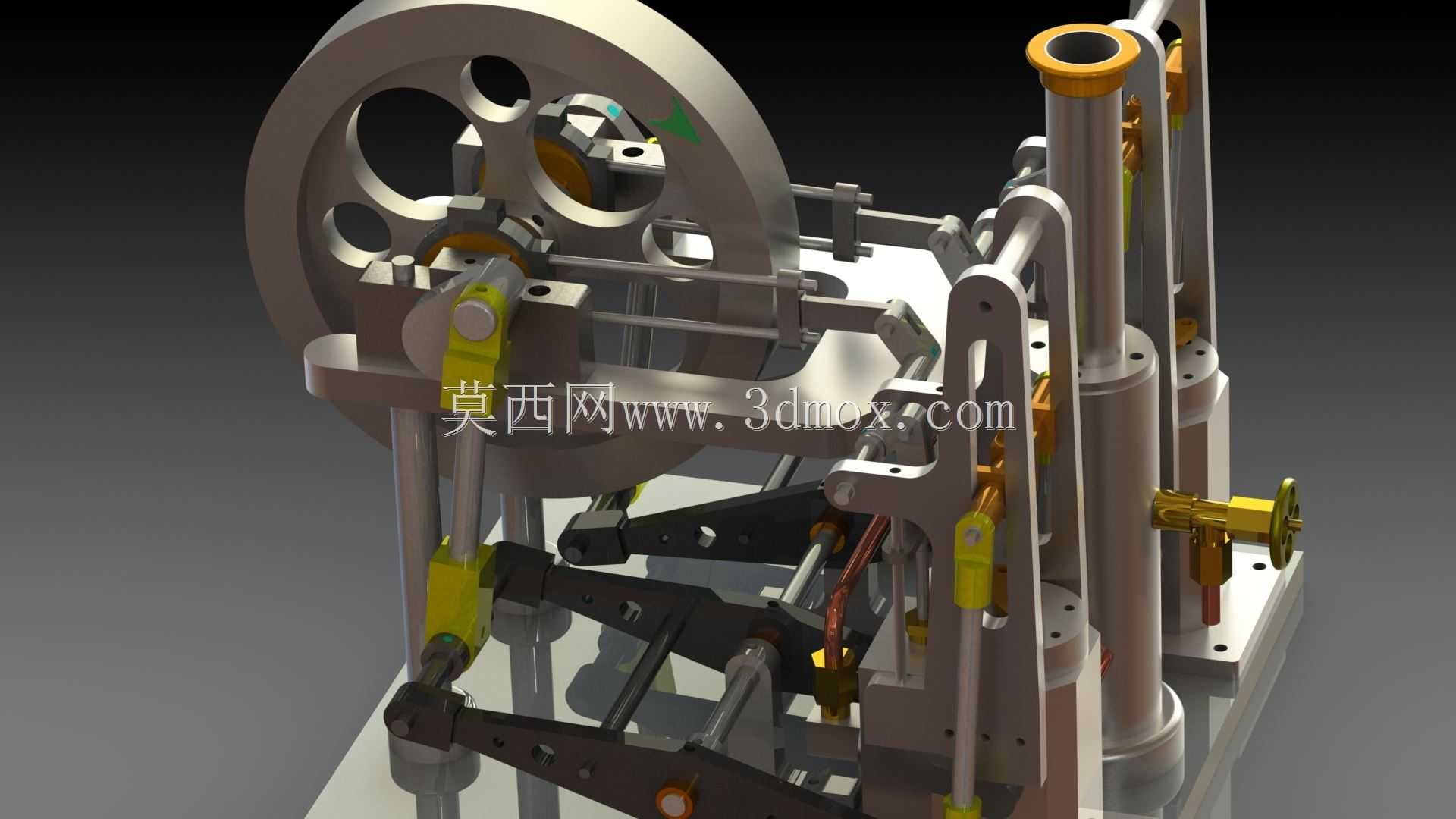

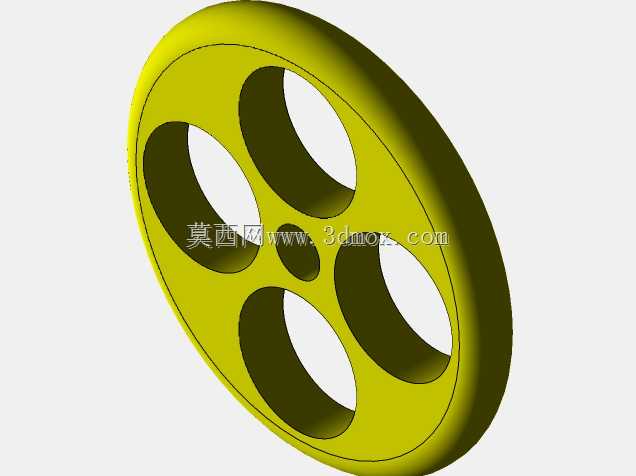

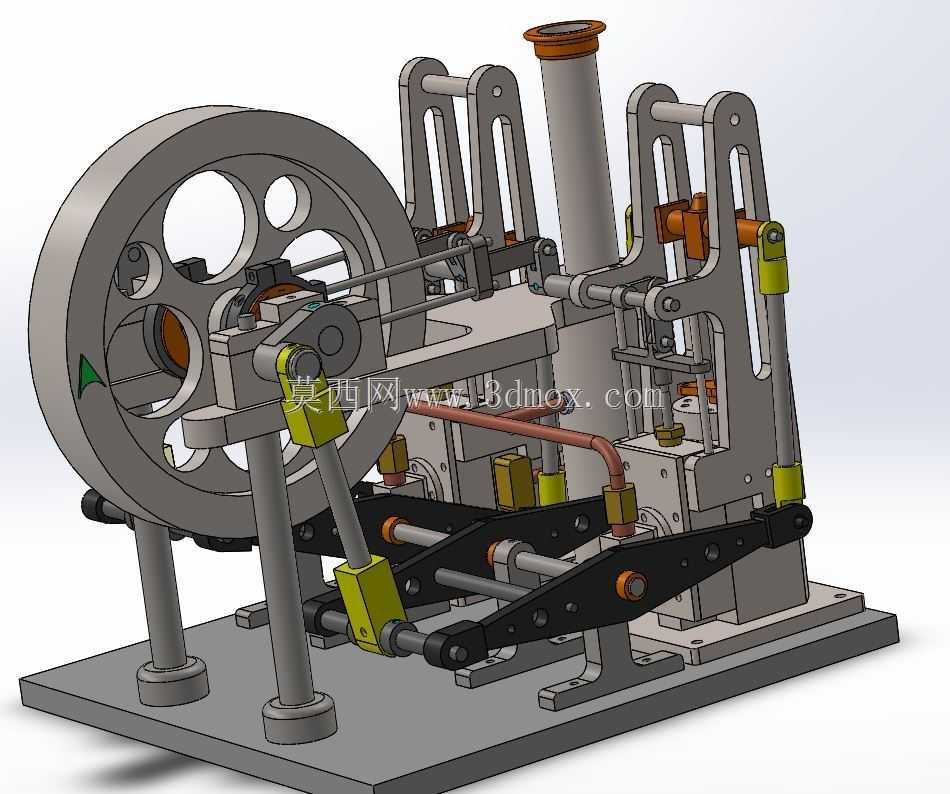

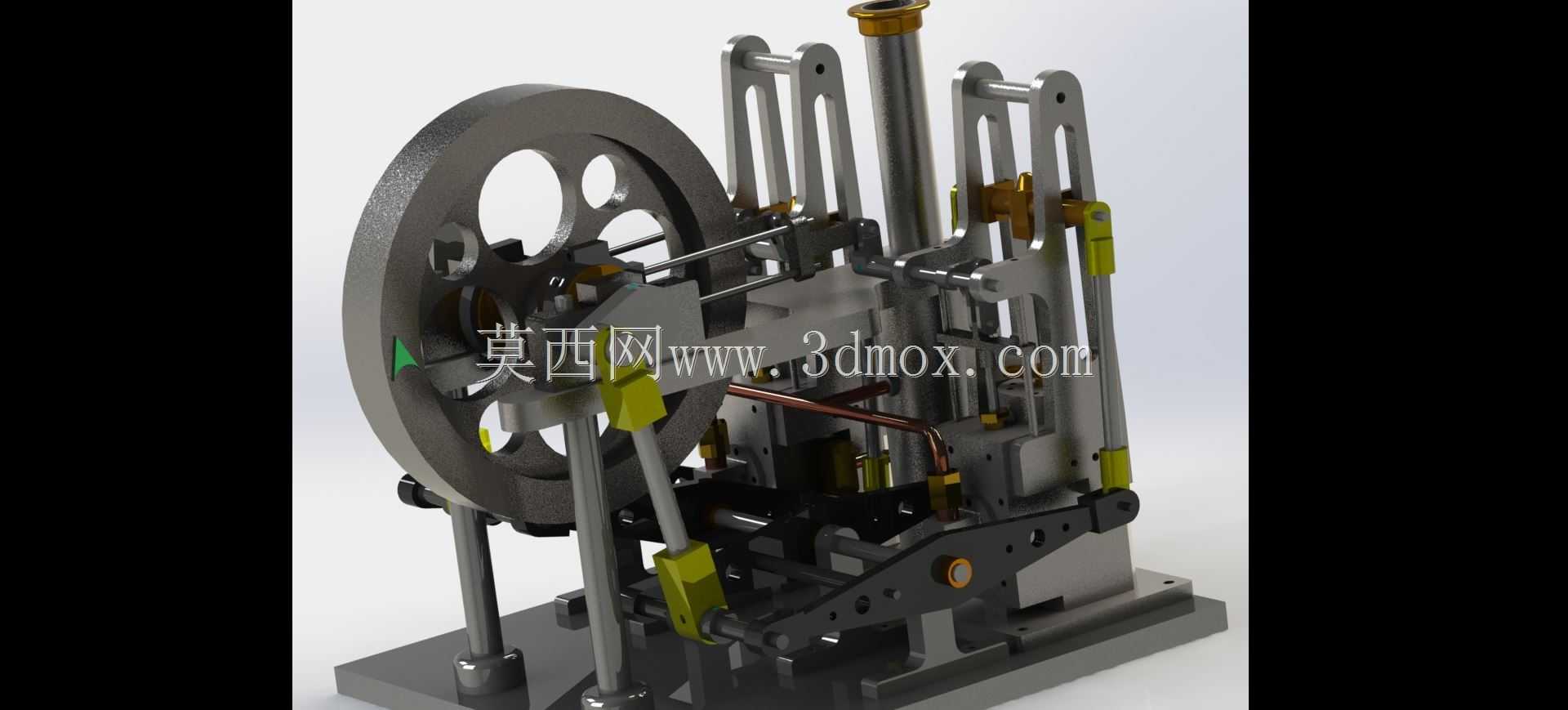

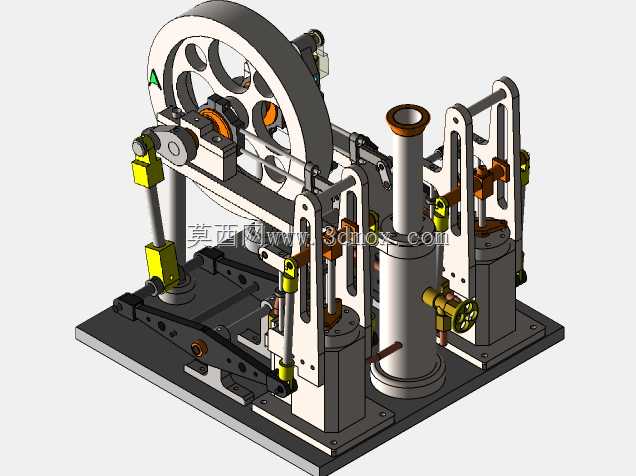

这款双缸双面梁式蒸汽动力装置，是经典往复式蒸汽动力设备的具象化结构设计，主要应用于小型动力演示、复古动力装置复刻、教学实训以及微型蒸汽动力驱动场景，能够将蒸汽的热能通过机械结构转化为旋转机械能，为配套的小型负载提供稳定的动力输出。在实际应用场景中，这类结构既可以作为工科院校机械原理课程的实体教学载体，帮助学习者直观理解曲柄连杆、配气机构的运动逻辑，也可用于复古动力爱好者的小型动力装置搭建，适配微型发电机组、小型车船模型动力等场景的动力需求。从功能特性来看，该装置采用双缸对称布局的双面梁式结构，相比单缸蒸汽机，动力输出的脉动更小，运转平稳性大幅提升，双侧梁式支撑结构能够有效平衡活塞往复运动产生的侧向力，降低运转过程中的结构振动与部件磨损，提升整体运行的可靠性。配气机构与活塞组件的联动设计经过结构优化，能够精准控制蒸汽的进排时序，保证蒸汽能量的高效利用，飞轮组件的配置则可以储存运转过程中的动能，进一步平滑动力输出的波动，让设备在低蒸汽压力工况下也能维持稳定运转。在设计思路上，这款结构优先保障运动部件的运动干涉规避，所有铰接点、滑动副的运动行程都经过运动仿真校核，确保活塞往复运动、连杆摆动、飞轮旋转的全行程无卡滞；同时采用模块化的装配逻辑，将缸体组件、梁式支撑组件、曲柄飞轮组件、配气管路组件拆分为独立的装配单元，既方便生产加工过程中的零件精度管控，也便于后期的维护与部件更换。从外形尺寸与安装边界来看，该装置整体采用立式底座布局，底部为平整的矩形安装基座，安装孔位按照通用小型动力设备的安装间距设置，可直接固定在水平工作台或者配套的设备机架上，整体横向宽度适配常规桌面安装空间，竖向高度预留了蒸汽管路的连接空间，飞轮侧预留了动力输出轴的连接位置，可直接通过联轴器连接外部负载，不需要额外加装转接结构，安装适配性较强。整体结构的受力路径经过优化，蒸汽作用在活塞上的推力依次通过活塞杆、十字头、连杆传递到曲柄轴，梁式支撑结构承担大部分侧向载荷，避免基座受到额外的倾覆力矩，保证长期运转过程中的结构稳定性。
