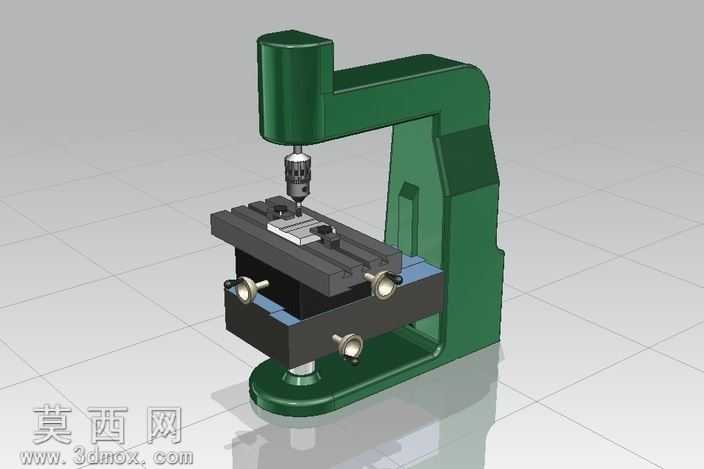

普通立式铣床装配结构三维建模

本模型为普通立式铣床的完整装配三维建模成果，建模过程严格遵循立式铣床的真实机械结构逻辑，从基础部件到功能组件逐一完成参数化构建。首先搭建铣床的C型床身主体结构，床身作为整台设备的承载基座，建模时着重还原其厚重的支撑形态，赋予深绿色金属烤漆材质，通过材质参数调整模拟出工业机床漆面的哑光质感，同时在床身的转角、安装面位置还原真实的铸造圆角与加工面特征，保证结构的合理性。随后完成主轴箱部分的建模，主轴箱垂直布置在床身上部悬臂位置，还原了主轴套筒、钻夹头的装配层级，夹头部位做了细节刻画，还原装夹刀具的接口结构，材质区分了金属加工面与漆面的差异。接下来构建工作台组件，这是铣床的核心工作承载部件，分为纵向工作台、横向滑座、升降滑座三个运动层级，每个层级都还原了对应的燕尾导轨配合结构，三个方向的进给手轮都做了独立建模，手轮的摇柄、刻度环细节都完整呈现，工作台面还原了T型槽结构，用于安装夹具与工件，台面上搭配了简易平口钳与待加工工件模型，直观展示铣床的装夹作业状态。建模过程中严格按照实际装配关系完成各部件的配合约束，保证各运动部件的相对位置符合真实铣床的运动逻辑，没有出现结构干涉问题。渲染阶段采用素色地面配合柔和的工业展示光照，通过光影效果突出铣床各部件的结构层次，金属加工面赋予略带反光的金属材质，手轮等操作件做了哑光金属质感处理，漆面部分调整了粗糙度参数避免过度反光，整体渲染效果清晰展示整台铣床的装配结构与外观形态，能够直观呈现普通立式铣床的整体构造与各功能部件的布局，可用于机械结构教学、机床原理展示等场景，完整还原了普通立式铣床从床身、主轴到进给工作台的全部装配细节，各部件的连接关系、运动层级都符合真实设备的设计规范。
