车床尾架精密机械结构三维设计

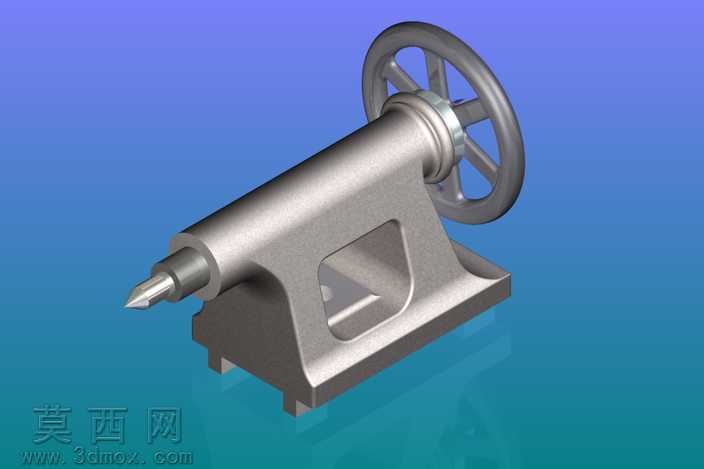

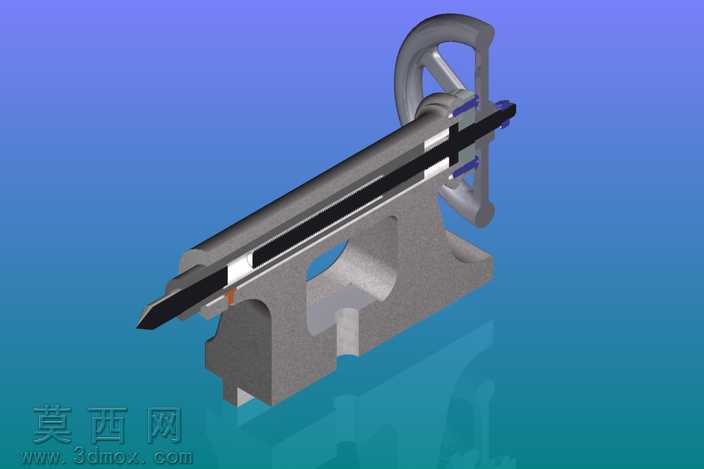

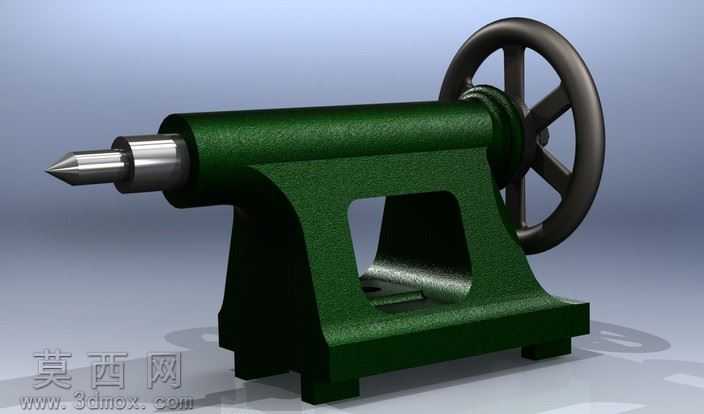

本次设计的车床尾架三维模型，采用参数化建模思路完成整体结构搭建，建模过程中严格遵循普通车床尾架的实际装配逻辑与尺寸比例，对各个组成部件进行独立建模后完成总装配约束，确保各运动部件的相对位置符合实际机械运动规律。模型主体包含尾架底座、尾座体、顶尖套筒、传动丝杠、手轮、锁紧机构等核心部件，建模时对底座的安装定位槽、减重镂空结构、底部安装支脚都做了精细化还原，尾座体的导向孔、锁紧螺栓安装位、导轨配合面的尺寸公差预留都在建模阶段做了对应体现，保证结构的合理性。材质渲染阶段，针对不同部件的实际加工材质做了区分设置：尾架主体的铸铁部件采用哑光灰铸铁材质，调整了表面粗糙度参数还原铸件的亚光质感，手轮、锁紧手柄等操作件采用镀铬金属材质，添加了轻微的环境反射效果还原金属机加工后的亮面质感，顶尖部位采用高速钢材质，设置了更高的反光度与硬度质感表现，底座安装面做了细微的刮研纹理处理，还原机床部件的真实加工表面特征。结构设计上，还原了尾架的核心功能逻辑：手轮与传动丝杠采用同轴约束，可通过旋转手轮带动套筒实现轴向进给，顶尖安装在套筒前端锥孔内，可随套筒伸缩实现工件的顶紧与松开，侧方的锁紧机构可在套筒调整到合适位置后完成锁紧固定，避免加工过程中出现位移。建模过程中对各个配合面做了间隙预留，还原实际装配中的配合公差，避免出现部件干涉的问题，整体模型的结构比例协调，各个细节特征完整，既还原了传统车床尾架的经典结构，也通过精细化的建模与材质设置呈现出真实的工业部件质感，可用于机床结构教学、装配演示、虚拟仿真等场景使用。
