精密推台锯木工加工设备三维设计

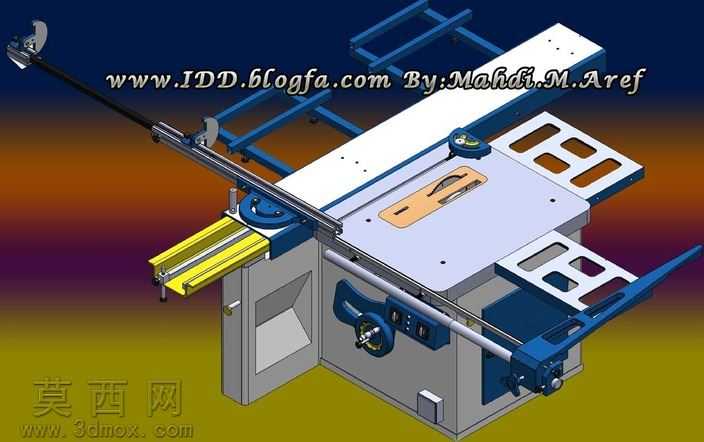

本模型为木工加工用精密推台锯设备，采用三维建模软件完成全结构1:1比例构建，完整还原了推台锯的所有功能部件与装配关系。建模过程中首先搭建设备的主体机架结构，采用钣金焊接式柜体作为承载基座，预留出集尘仓与电控安装位，保证机架的结构强度与功能分区合理性。主工作台面采用加厚铸铁材质建模，表面做平整化处理，预留锯片伸缩槽与靠尺安装孔位，保证台面的平面度公差符合木工加工的精度要求。滑动推台部分采用双圆柱导轨结构建模，搭配线性滑块实现推台的平稳滑动，推台表面设置靠挡定位结构，可适配不同长度板材的进料定位，推台侧边设置锁紧手柄，可在需要时锁定推台位置。锯切组件部分包含主锯片与划线锯片的双锯结构建模，主锯轴组件设置角度调节机构，可实现0-45度的锯切角度调整，手轮调节结构搭配刻度标识，方便操作人员精准调节锯切深度与倾斜角度。靠尺系统包含横向定位靠尺与纵向角度靠尺，横向靠尺可沿导轨滑动调整定位尺寸，纵向靠尺可调整倾斜角度，适配斜切加工需求。设备的操作控件全部按照真实设备布局建模，包含启停开关、升降调节手轮、角度锁定手柄、推台限位块等细节部件，各活动部件均设置合理的运动约束，可模拟真实的调节操作过程。材质渲染阶段，机架部分采用灰铸铁与冷轧钢板材质表现，导轨与手轮等金属加工件采用镀铬与发黑处理的金属质感，推台工作台面采用白色耐磨层压板材质，操作手柄采用防滑黑色橡胶材质，锯片采用高速钢金属质感搭配锯齿细节刻画，整体渲染效果还原了工业设备的真实质感。设计过程中充分考虑了推台锯的实际使用场景，各部件的尺寸比例符合人体工程学要求，操作位的高度、手轮的布置位置、推台的滑动行程均参考真实工业级推台锯的参数设置，保证模型不仅具备外观展示效果，也可用于结构原理演示、木工设备教学等场景，完整呈现了精密推台锯的结构组成与工作逻辑。
