板端沉板式USB3.0高速传输接口结构

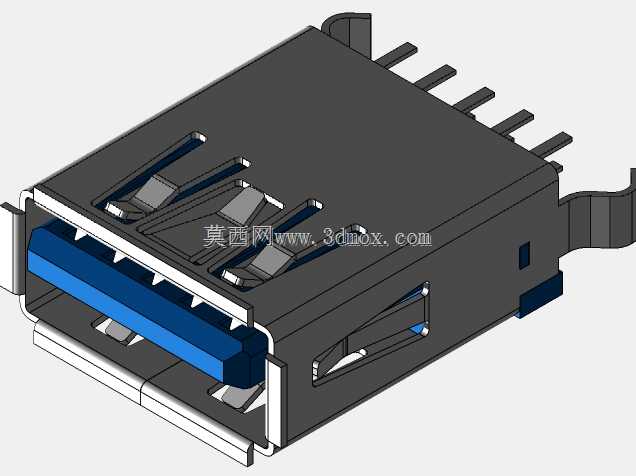

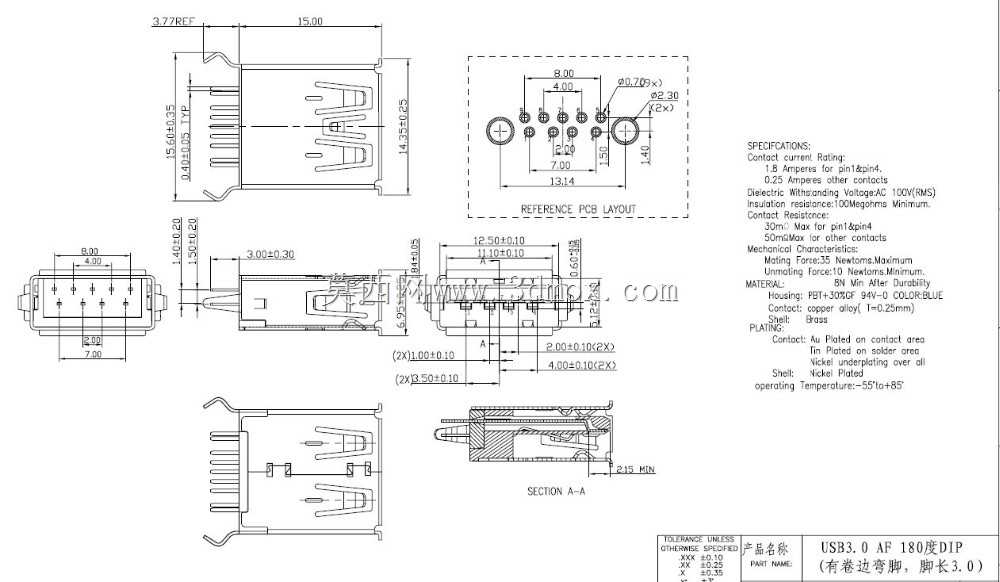

这款板端沉板式USB接口是消费电子、工业控制设备内部实现有线数据传输与供电连接的核心接插件，广泛应用于台式电脑主板、笔记本扩展坞、工业工控机面板、车载影音主机、智能网关设备等场景，承担外部USB设备与内部主控电路之间的信号交互、电力传输功能，是当前电子设备实现外设扩展的通用连接部件。从功能特性来看，该接口适配USB3.0传输规范，内部设置多组差分信号触点与供电触点，蓝色胶芯为高速版本的识别特征，可实现最高5Gbps的传输速率，同时向下兼容USB2.0等低版本设备，触点采用弹性接触设计，插拔过程中可保证稳定的接触压力，降低接触电阻带来的信号损耗与发热问题，接口外壳采用一体化金属屏蔽结构，可有效阻隔外部电磁干扰对高速信号的影响，同时提升接口整体的结构强度，可承受千次以上的插拔循环而不出现结构变形或接触失效。在设计思路上，这款接口采用沉板安装结构，安装后接口顶面与设备外壳面板齐平，可有效降低设备整体厚度，适配轻薄化电子设备的设计需求；接口尾部设置直插式焊脚，可直接穿过PCB板对应焊孔进行波峰焊固定，焊脚长度与间距符合通用PCB设计规范，无需额外定制安装孔位；接口两侧设置固定弹片，安装后可卡在PCB板的定位槽内，提升焊接后的抗扭强度，避免插拔过程中接口受力脱落；内部胶芯采用耐高温绝缘材质，可承受焊接过程中的高温冲击，不会出现融化变形导致的触点偏移问题。从安装边界来看，该接口主体长度约14mm，宽度约12mm，沉板深度为1.8mm，安装时需在PCB上预留对应尺寸的沉板开槽，焊脚对应的孔径设置为0.8mm，接口前端伸出设备面板的长度为2.2mm，可保证公头插入后完全啮合，不会出现插接过浅导致的接触不良问题；接口顶部与周边元器件需预留至少1mm的安全间隙，避免组装过程中出现干涉，同时保证金属外壳的接地引脚可可靠连接到PCB的接地层，实现屏蔽层的有效接地。
