HanRun HR911196AE以太网接口连接器结构

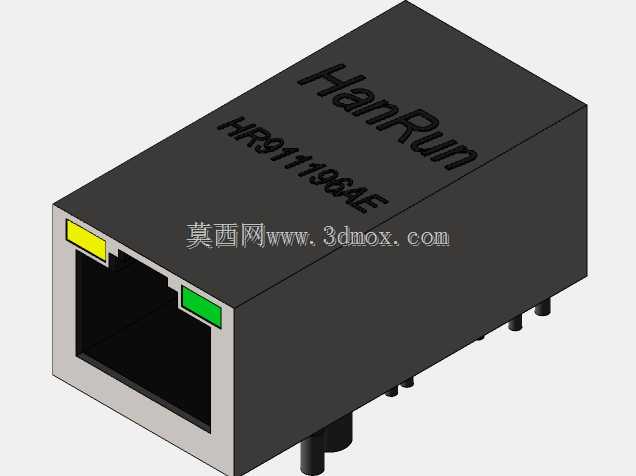

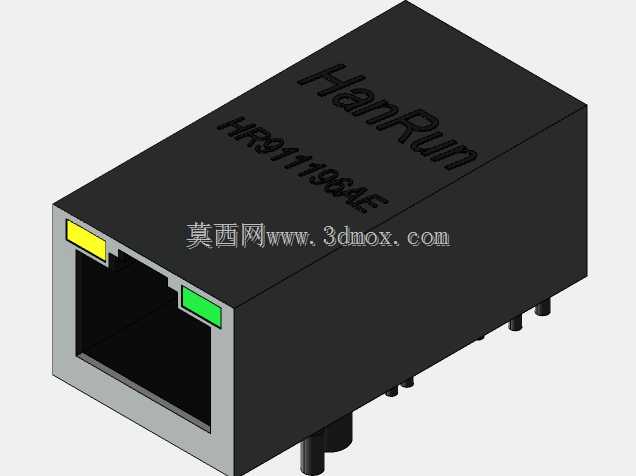

　　从结构设计角度看，这款连接器采用卧式直插的安装形式，引脚间距符合标准2.54mm排距规范，焊接引脚的长度控制在3mm左右，既可以满足波峰焊的吃锡深度要求，也不会因为引脚过长导致透锡后在PCB背面形成过高的焊锡凸点，影响板卡与机箱安装导槽的贴合。接口本体的外壳采用耐高温阻燃工程塑料注塑成型，表面的丝印标识清晰标注了型号与品牌，方便生产线上的物料核对与SMT贴片前的来料检验。金属屏蔽罩的设计覆盖了接口除插入口外的五个面，屏蔽层预留了接地焊脚，焊接到PCB的接地覆铜上之后，可以有效降低外界电磁干扰对网口差分信号的影响，在工业现场存在变频器、伺服驱动器等强电磁干扰源的场景下，能大幅提升通信的稳定性，减少丢包、断连的概率。做工业控制板卡、嵌入式通信设备的结构设计时，板载RJ45网口的选型和布局永远是绕不开的细节，很多新手工程师容易忽略这类接插件的安装边界，等到打样回来才发现外壳干涉、插水晶头空间不足，或是焊盘与周边电容电阻的安全距离不够，导致批量生产时出现虚焊、连锡的问题。这款集成网络变压器的RJ45接口，是目前工控、物联网网关、嵌入式主板上应用极广的一款接插件，自带的状态指示灯可以直接反馈链路连接与数据传输状态，不需要额外在板上布置外置LED，能有效节省PCB板面的布局空间。

　　接口内部集成的网络变压器绕组，已经做了阻抗匹配与信号隔离处理，不需要工程师在电路设计时额外外挂独立变压器芯片，既简化了电路原理图的设计复杂度，也减少了PCB上的器件数量，降低了整体BOM成本。在做整机结构布局时，需要注意这款连接器的前端突出主板边缘的尺寸，预留足够的水晶头插拔空间，通常要保证接口端面距离机箱内壁至少15mm的操作空间，方便运维人员在现场不用拆卸机箱就能完成网线的插拔操作。连接器顶部的两个状态指示灯，黄色灯对应链路连接状态，绿色灯对应数据传输状态，灯珠的位置刚好在水晶头卡扣的上方，插上网线之后不会被水晶头遮挡，运维人员站在设备前方就能直观看到网口的工作状态，不需要凑近设备查看。

　　引脚的排布顺序完全符合通用百兆/千兆自适应网口的定义，兼容常规的以太网PHY芯片引脚定义，不需要做特殊的引脚映射调整，能大幅缩短硬件设计的验证周期。在三维建模过程中，需要精准还原连接器的每个引脚位置、屏蔽罩接地脚的尺寸、指示灯导光柱的突出高度，尤其是接口内部的弹片位置，避免在做整机装配仿真时出现干涉误报。很多工程师在建模时容易忽略连接器底部的定位柱，这两个定位柱对应PCB上的两个定位孔，装配时可以先通过定位柱将连接器固定在PCB上，过波峰焊时不会因为锡流的冲击力导致连接器偏移，保证焊接位置的精度。

　　另外，连接器本体的高度尺寸也要精准把控，在做矮壳型设备设计时，要确认网口上方的机箱内壳不会压到连接器顶部，避免长期受压导致塑料外壳变形，影响内部引脚的接触可靠性。在实际选型替换时，这款连接器的安装尺寸与同规格的其他集成变压器RJ45接口完全兼容，不需要修改PCB封装就能直接替代，对于需要做物料备选的项目来说非常友好。做结构评审时，还要注意连接器与周边器件的安全距离，尤其是与高压器件、发热器件的间距，避免高温长期烘烤导致塑料外壳老化变脆，同时也要保证网口的金属屏蔽层与其他金属结构件之间的绝缘距离，防止出现短路风险。
