DN12规格1型柔性天然气输送软管结构设计

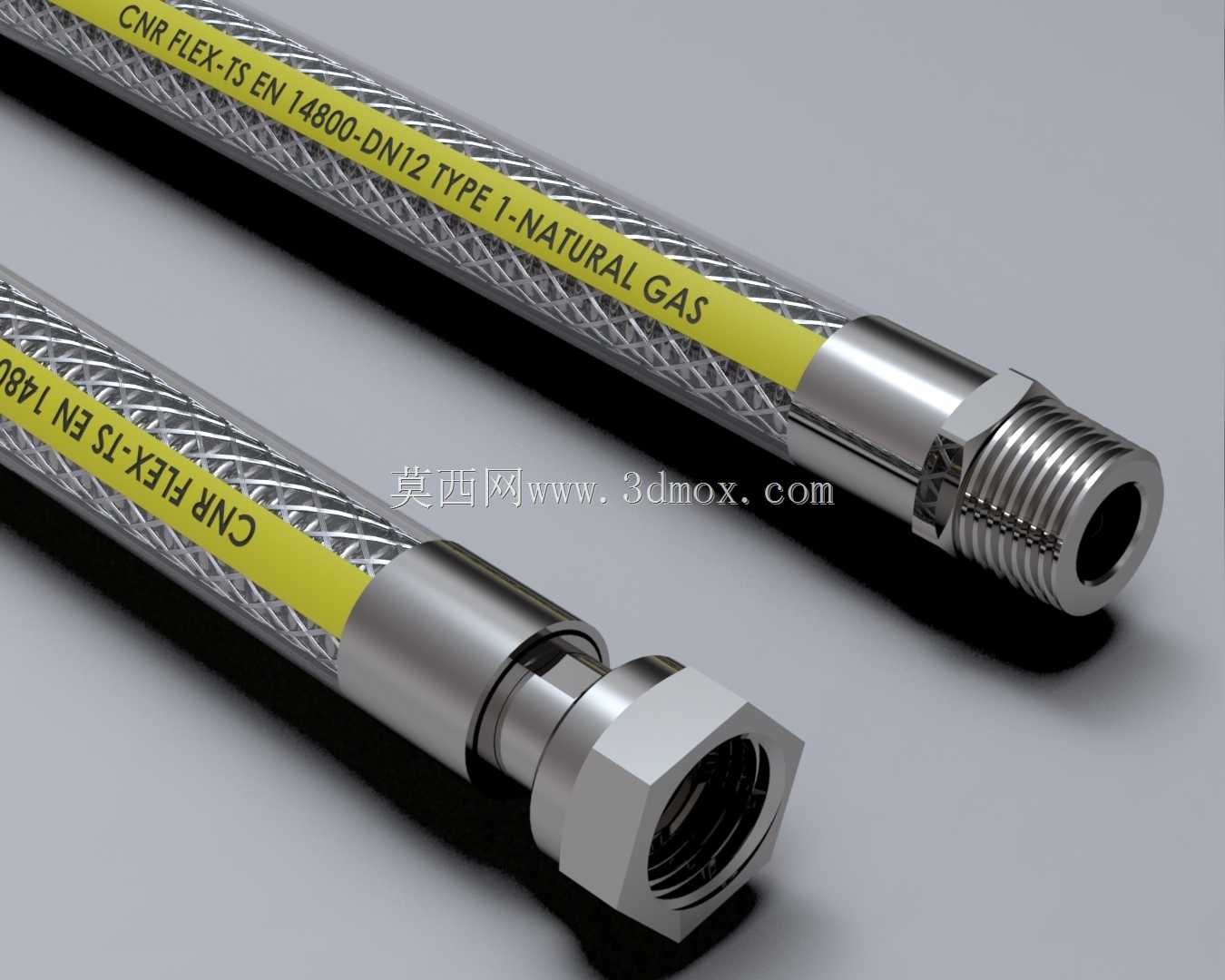

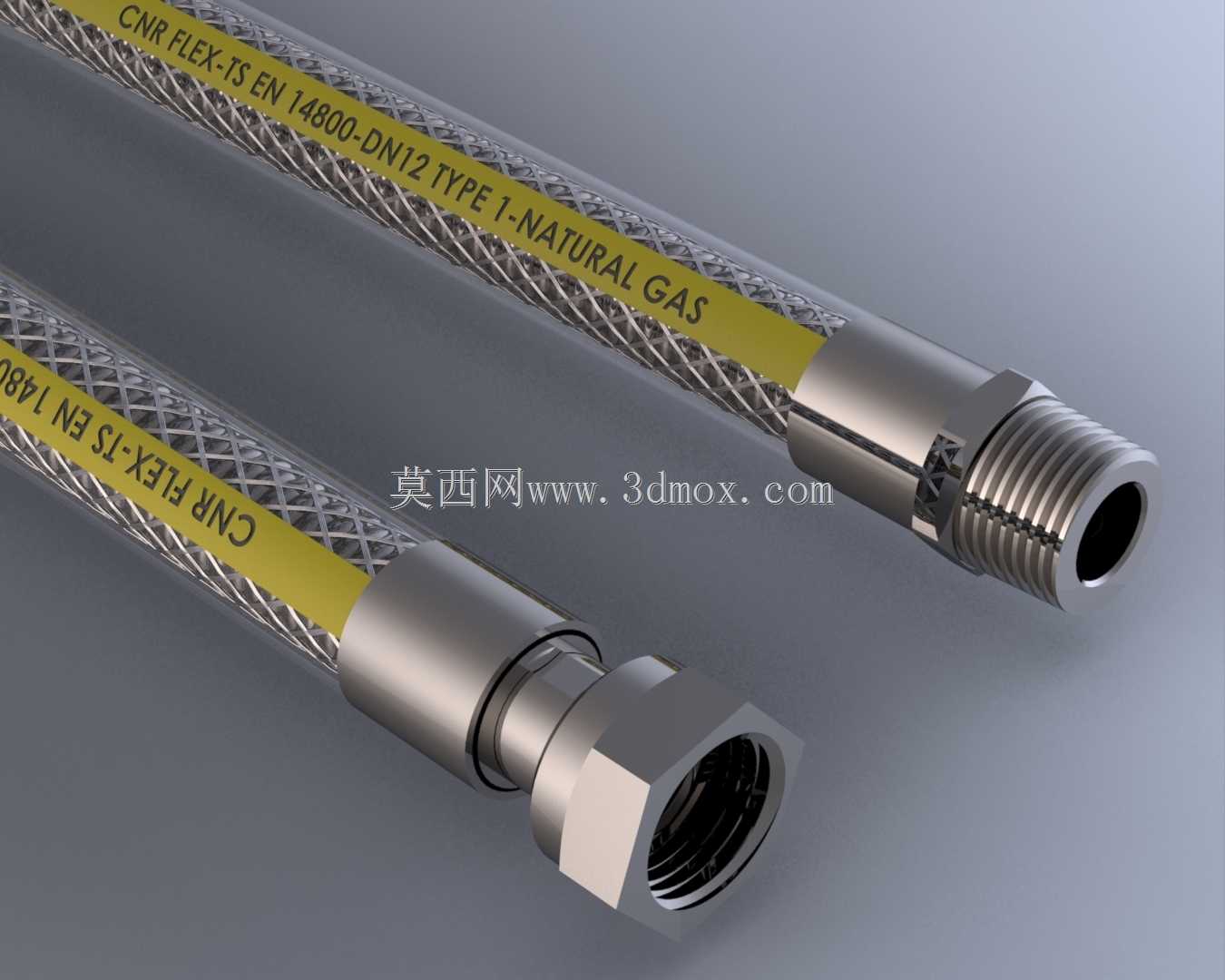

这款DN12规格的1型柔性天然气软管，主要面向民用燃气入户接驳、商用燃气灶具连接、小型燃气设备供气支路等应用场景，是燃气输送管路系统中承担柔性连接、缓冲位移、补偿安装偏差功能的核心管路配件。在实际使用场景中，硬质燃气管路在安装时容易因墙面开孔偏差、设备摆放位置微调、建筑轻微沉降产生对接错位，同时燃气灶具、壁挂式燃气设备在日常维护、移位清洁时需要小范围挪动，硬质管路无法适配这类动态位移需求，这款柔性软管恰好填补了这部分应用空白，既能够稳定输送低压天然气，又可以承受一定幅度的弯折、拉伸与径向偏移，避免管路接口处因应力集中出现开裂、漏气风险。从产品功能特性来看，软管主体采用多层复合结构，内层为耐天然气腐蚀的密封材质，可长期接触燃气组分不出现溶胀、硬化、开裂，保证输送过程的气密性；中间层为高强度金属编织增强结构，能够承受管路内部的燃气工作压力，同时抵御外部轻微磕碰、鼠啃咬的破坏，提升管路的抗破损能力；外层的防护层具备耐油污、耐日常清洁剂腐蚀、抗老化的特性，适配厨房、设备间等复杂使用环境。两端的连接接头采用金属切削加工成型，分别适配内螺纹、外螺纹两种常见的燃气接口标准，接头与软管主体的连接部位采用压合密封结构，避免长期使用后出现拔脱、渗漏问题。在设计思路上，这款软管严格遵循燃气输送管件的安全设计逻辑，首先以密封可靠性为核心设计目标，所有接触燃气的部位均采用兼容燃气介质的材质，避免长期使用出现材质劣化；其次兼顾柔性与结构强度，金属编织层的编织密度、丝径参数经过匹配设计，既保证软管可以在合理弯曲半径内弯折不出现通径缩窄、结构层损伤，又能保证额定工作压力下的结构强度，不会出现鼓包、破裂问题；接头的尺寸设计严格匹配通用燃气接口标准，无需额外转接件即可完成安装，降低现场安装的适配难度。从外形尺寸与安装边界来看，这款软管通径为DN12，可满足额定流量范围内的天然气输送需求，两端接头的外形尺寸符合常规燃气接口的安装空间要求，六角拧动部位的尺寸适配普通活动扳手的操作空间，安装时无需特殊工装即可完成拧紧操作；软管的最小弯曲半径经过设计校核，在日常安装弯折时不会出现内层折堵、外层防护破损的问题，安装时可根据现场管路走向灵活调整布线路径，不需要额外配置弯头管件即可完成错位对接，同时软管整体长度可根据实际安装距离选型，适配不同安装间距的设备接驳需求，在安装时需要注意避免软管靠近明火高温区域、避免尖锐物体剐蹭外层，保证长期使用的安全性。
