小型手动液压折弯加工设备结构设计

　　在小型五金加工、钣金维修、教学实训以及小批量定制生产场景中，大型数控折弯机往往存在占地空间大、投入成本高、小工件加工灵活性不足的问题，这款小型手动液压折弯设备的结构设计，正是瞄准这类细分加工需求，在保证基础折弯成型精度的前提下，最大化压缩设备占地空间，降低操作门槛，适配多场景下的薄板折弯加工作业。从实际加工用途来看，该设备主要针对厚度在3mm以内的普通碳钢板、2mm以内的不锈钢板以及常见铝、铜等有色金属薄板完成直线折弯工序，可加工的工件宽度覆盖日常小五金件、设备外壳护板、非标支架等常见零件的尺寸需求，不需要外接复杂的电控系统，仅通过手动操控液压加压回路即可完成压合作业，对于没有三相工业供电的街边维修门店、学校实训车间、

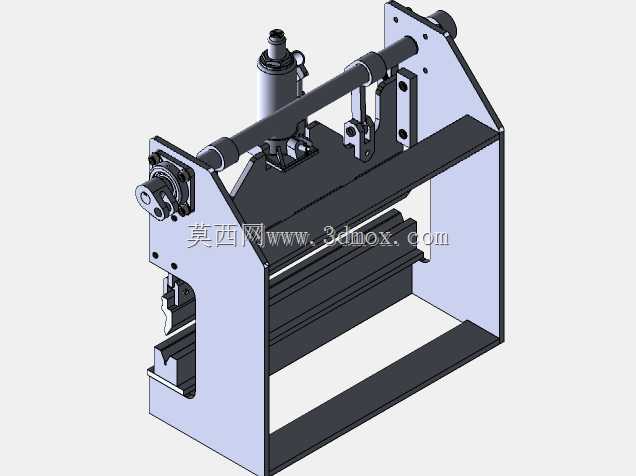

　　个人加工工坊来说，适配性远高于大型工业折弯设备。从功能特性的设计逻辑来看，这款设备采用开式C型机架结构，两侧立式支撑板通过底部框架、上横梁连接形成稳定的受力主体，机架板材的厚度选型经过受力校核，在满负载折弯作业时，机架开口处的变形量控制在折弯精度允许的范围内，不会因为长期受力出现机架开档变形导致的折弯角度不均问题。上模的驱动采用手动液压油缸配合杠杆式压合结构，油缸垂直安装在上横梁中部位置，通过两侧的同步导杆带动上模安装座做垂直上下运动，这种双侧导杆的设计可以避免单油缸驱动容易出现的压头偏摆问题，保证上模下压过程中全程与下模保持平行，折弯线全程压力均匀，不会出现工件一端角度到位、另一端角度不足的偏差。下模采用通用V型槽结构设计，

　　可根据待加工板材的厚度、折弯圆角需求更换不同槽宽的下模模块，下模的安装位置通过定位销快速定位，更换过程不需要复杂的调校，即可保证上下模的对中精度。设备的操作侧预留了足够的工件放置空间，操作人员站在设备前方即可完成工件定位、液压加压、泄压回程的全流程操作，液压回路自带泄压保压功能，当压头下压到设定折弯位置后，可短暂保持压力，避免板材回弹导致的角度偏差，泄压后压头在复位部件的带动下自动回到上限位，方便操作人员取出工件或者调整下一次折弯的位置。从安装边界与外形尺寸来看，这款设备的整体占地尺寸控制在1.2米长、0.8米宽的范围内，整体高度不超过1.5米，不需要做专门的设备地基，普通的水泥地面或者承重足够的钢制工作台即可放置安装，设备总重控制在单人借助简易搬运工具即可移动的范围内，方便根据加工场地的变化调整摆放位置。在结构设计的细节上，两侧机架板的安装孔位采用同轴加工设计，保证导杆安装孔、油缸安装位、下模安装面的形位公差，所有受力连接位置均采用高强度螺栓配合定位销连接，避免长期受交变载荷出现连接松动。上模安装座设计有快装夹口，可快速更换不同形状的上模，完成压平、压筋、简单折边等不同的加工工序，拓展设备的加工适用范围。液压驱动单元的选型匹配设备的最大折弯力需求，手动操作的杠杆力经过传动比优化，操作人员不需要施加过大的操作力即可达到额定折弯压力，降低长时间操作的劳动强度。设备的所有运动部件均预留了润滑注油位置，日常维护只需要定期在导杆、

　　油缸连接销轴位置加注润滑脂即可，没有复杂的维护保养要求，适合非专业设备维护人员的使用场景。在实际加工适配性上，这款设备既可以完成简单的90度直线折弯，也可以通过多次定位折弯完成U型、Z型、多段折边的复杂形状工件，对于小批量定制生产来说，不需要复杂的设备编程，操作人员只需要根据划线定位即可完成加工，换产调整的时间成本远低于数控折弯设备。机架的后侧没有多余的遮挡结构，长度超过设备开档的长条形工件也可以通过后侧伸出放置，适配更长尺寸工件的局部折弯加工需求。整体结构没有冗余的设计部件，所有结构件均服务于折弯受力、操作便捷性的核心需求，在控制整体制造成本的同时，保证了基础折弯加工的精度与稳定性，填补了大型工业折弯设备与手动折弯工具之间的设备选型空白。
