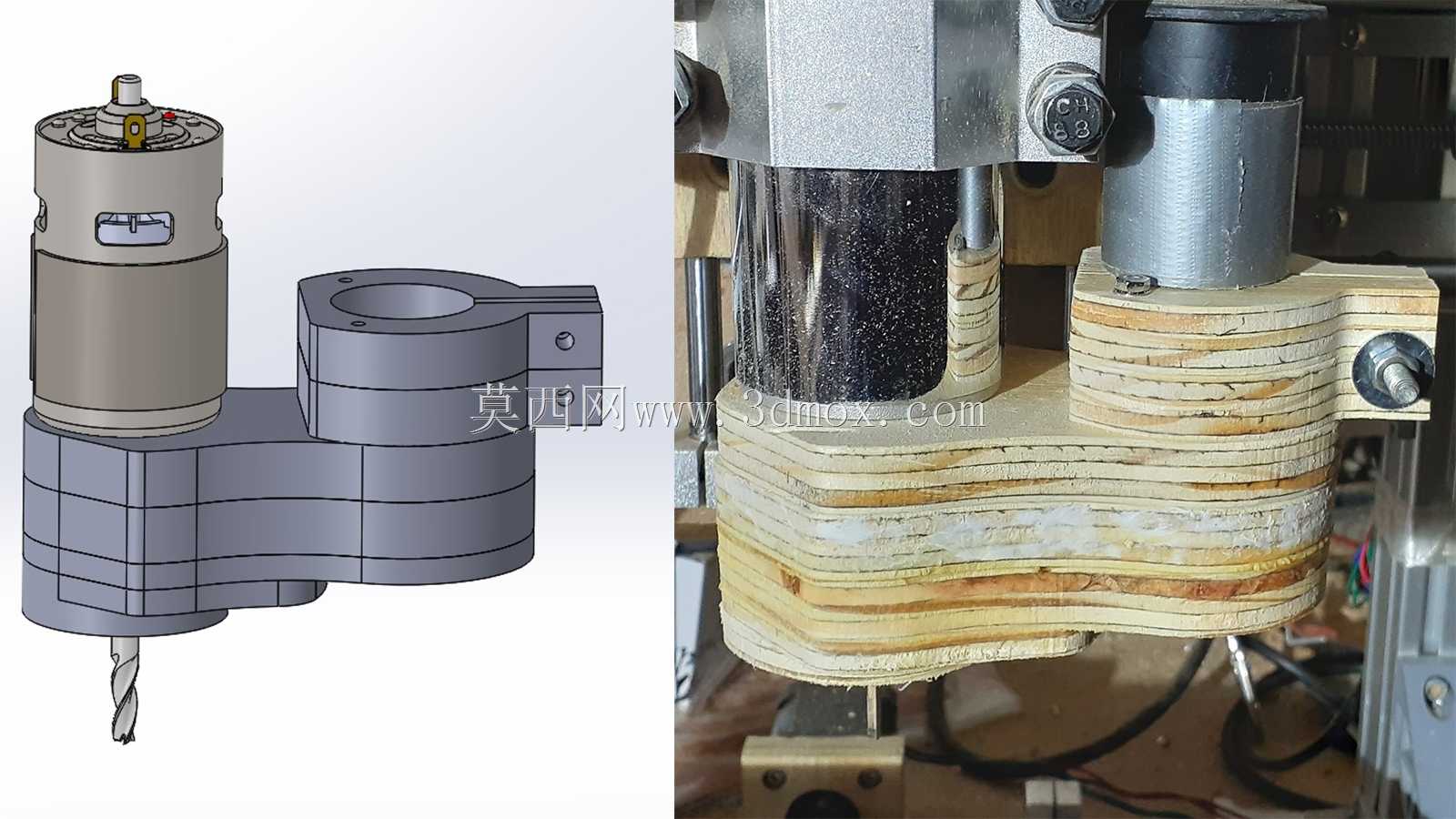

3018CNC主轴适配防尘集尘结构件

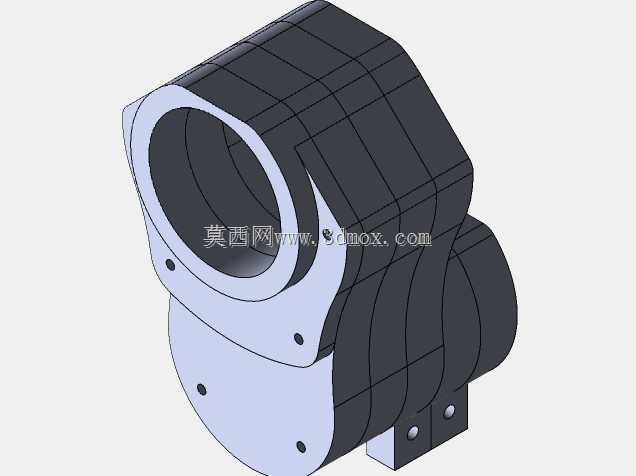

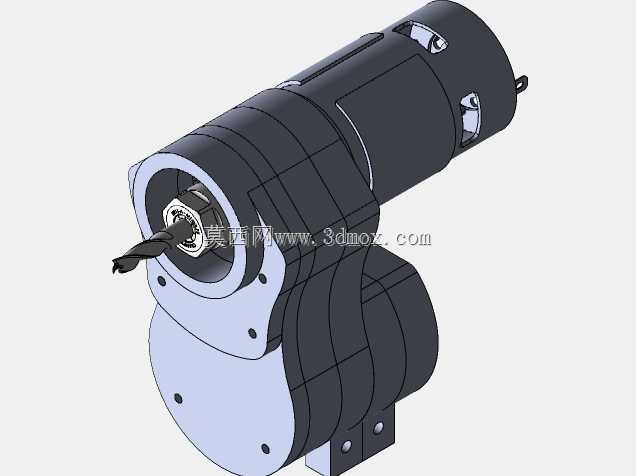

在小型桌面数控雕刻加工作业场景中，3018型CNC设备凭借紧凑的体积、灵活的加工能力，成为个人工坊、创客空间、小型加工点位进行软金属、木材、塑料等材质轻量切削加工的常用设备，但这类小型设备长期存在切削扬尘扩散的痛点：加工过程中铣削产生的细碎切屑、粉尘会直接飘散在作业空间内，不仅会污染车间环境、附着在设备导轨与传动部件上加剧机件磨损，还会被操作人员吸入影响健康，传统外接吸尘管往往因为距离钻铣点位过远，气流无法有效覆盖切削区域，吸尘效率极低，难以实现理想的集尘效果。这款适配3018CNC的防尘集尘结构，正是针对这一实际作业痛点开发的专用配套部件，可同时适配设备原配775电机主轴，以及升级后直径52mm、55mm的两类常用主轴规格，覆盖了该型号设备原厂配置与用户常见升级改装的全部安装需求。产品整体采用分体可拆卸式结构设计，主体夹持部分通过标准M4标称螺纹孔固定在主轴外壳上，安装时无需对原有设备主体进行打孔、焊接等破坏性改装，仅需对应主轴直径调整夹持锁紧力度，即可将整套结构牢固固定在主轴下端，紧邻钻铣刀具的作业位置；底部集尘罩部分为可拆分结构，日常更换刀具、调整加工深度时无需拆卸整套夹持结构，仅需拆下底部罩体即可完成操作，大幅降低日常使用的操作复杂度。在集尘性能设计上，结构将吸尘气流通道集中收拢在钻头周边的环形区域，外接吸尘管路接入后，负压气流会完全包裹刀具切削点位，铣削产生的粉尘会在第一时间被气流裹挟吸入集尘管路，不会向周边空间扩散，相比传统远距离外接吸尘的方式，集尘效率提升数倍，既能够避免粉尘飘散污染作业环境，也能减少粉尘进入设备传动导轨、滑动部件的概率，降低设备日常维护频次，延长设备使用寿命。在安装边界设计上，整套结构充分考虑了小型CNC设备的Z轴行程空间，整体轴向高度控制在不影响原有Z轴最大加工行程的范围内，夹持部位的壁厚经过优化，既保证了足够的结构强度，避免主轴高速运转时结构产生共振影响加工精度，也不会过度增加主轴负载，适配52mm与55mm主轴的夹持位做了差异化的适配设计，安装后不会出现偏心、晃动的问题，底部集尘罩的下沿距离加工台面预留了足够的安全间隙，加工过程中不会与工件、台面夹具产生刮碰，同时能够保证罩内负压气流的聚拢效果，不会因为间隙过大导致气流外泄损失吸力。该部件既可以通过数控铣削自行加工制作，也可通过3D打印快速成型，能够快速完成制作装配投入使用，有效改善小型CNC加工作业的扬尘问题，为操作人员提供更清洁的作业环境，同时降低设备的维护成本。
