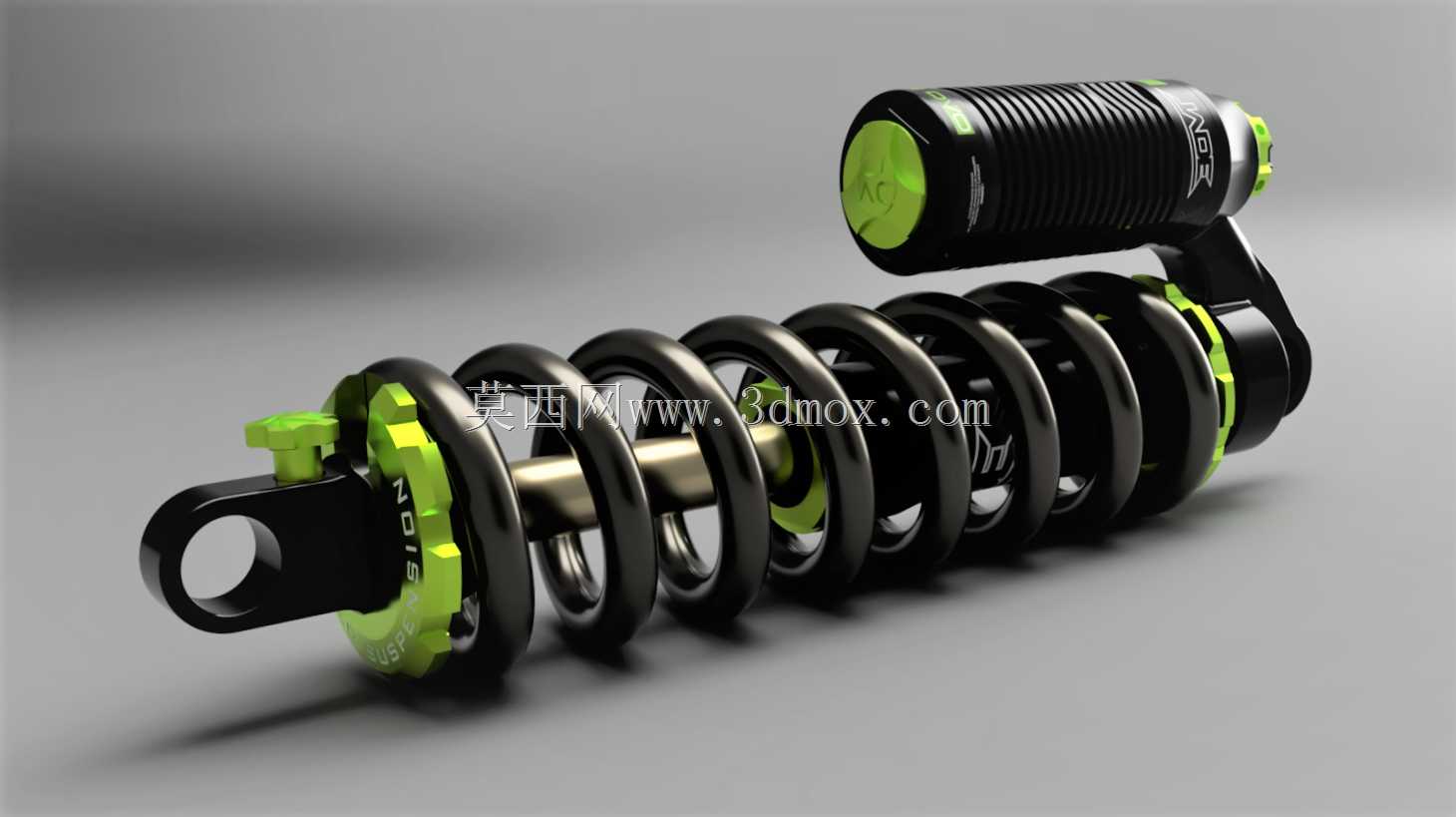

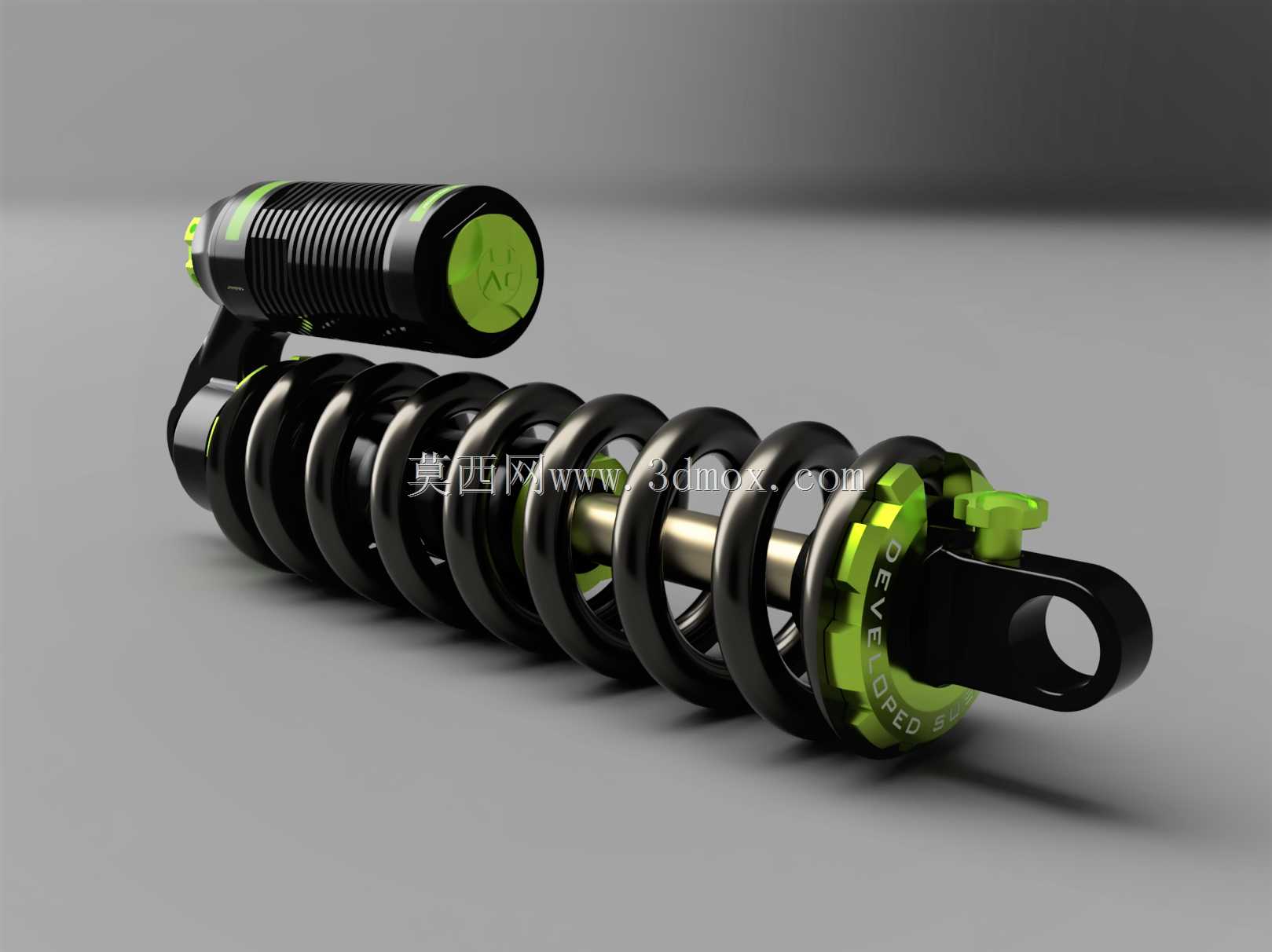

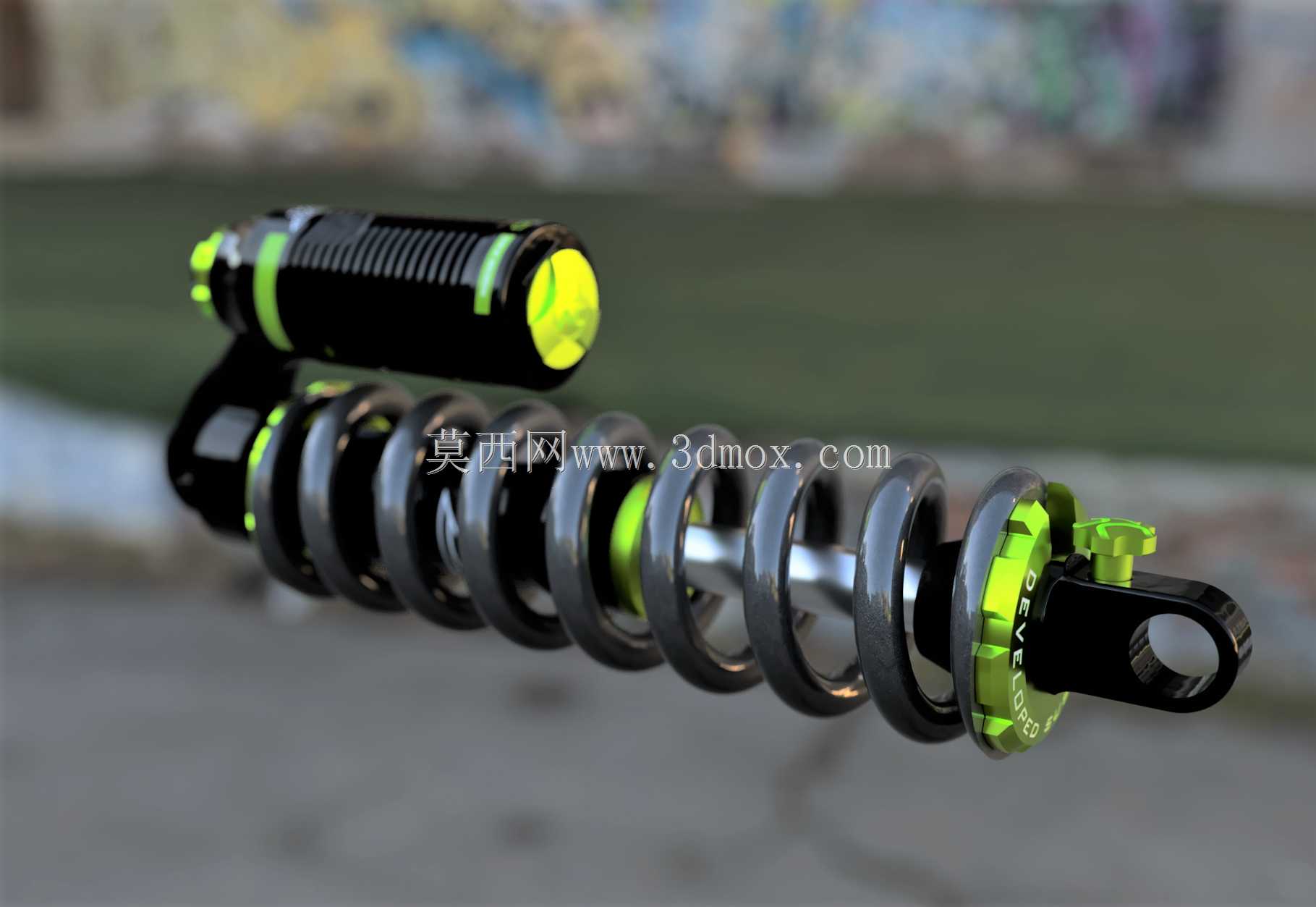

DVO悬架玉石线圈山地车后减震结构

这款后减震结构主要面向山地耐力骑行与下坡骑行场景，是软尾山地车后悬架系统的核心承载与阻尼调节部件，安装于车架后三角与主车架的连接点位，承担骑行过程中后轮传递的路面冲击过滤、车身姿态稳定、骑行牵引力保持的核心作用，能够在颠簸林道、落差飞包、连续乱石路等复杂越野路况下，大幅降低路面冲击传递到骑手脚部与躯干的震动强度，避免车轮因刚性冲击脱离骑行路面，同时减少车架金属结构长期受冲击产生的疲劳损伤，延长整车的使用寿命。

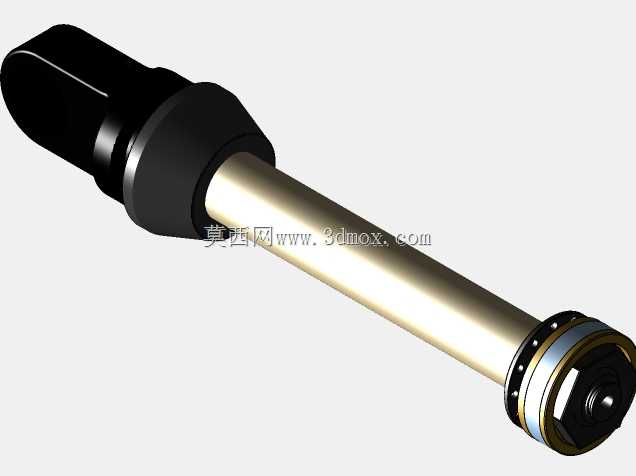

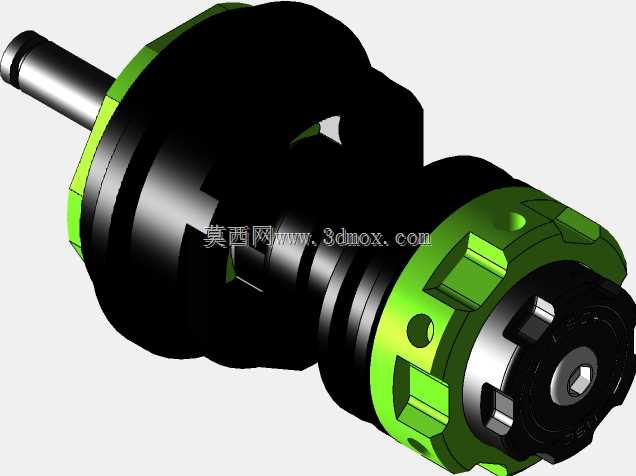

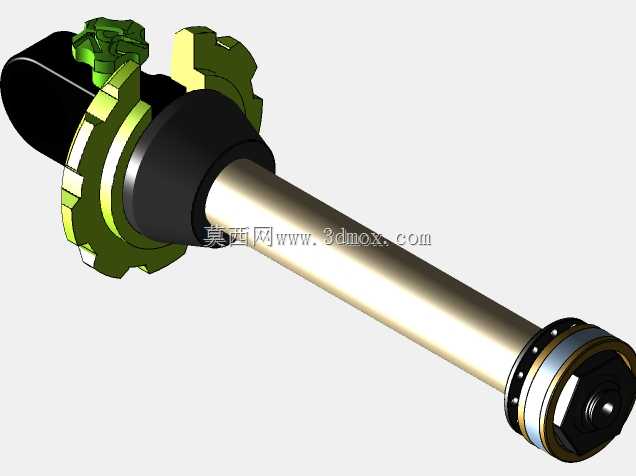

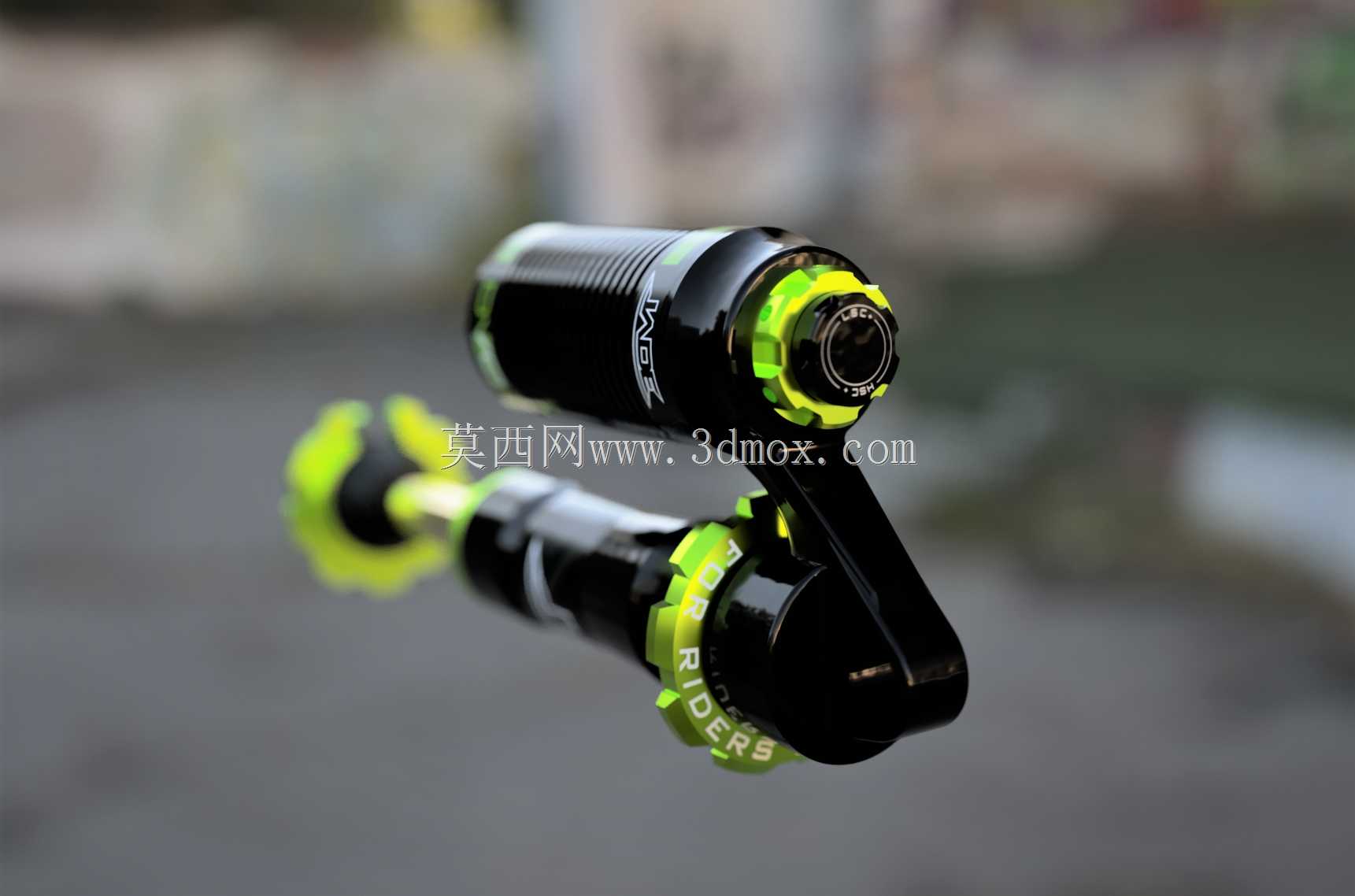

在功能特性上，该减震采用外置油气分离的阻尼罐结构，搭配高刚性镀铬活塞杆与高强度铝合金连接吊耳，可实现压缩阻尼与回弹阻尼的独立调节，其中压缩档位覆盖高速压缩与低速压缩场景：高速压缩对应大落差冲击、飞包着陆的瞬间大载荷冲击，能够快速吸收冲击能量避免减震打底；低速压缩对应连续细碎颠簸、骑行踩踏发力的场景，可减少减震不必要的往复运动带来的踩踏泄力，提升骑行发力的直接性。回弹调节支持动态回弹适配，可根据骑行者体重、骑行风格、路况粗糙程度调整活塞杆复位速度，避免回弹过快导致的车轮弹跳失控，也能避免回弹过慢导致的减震连续压缩后行程不足问题。

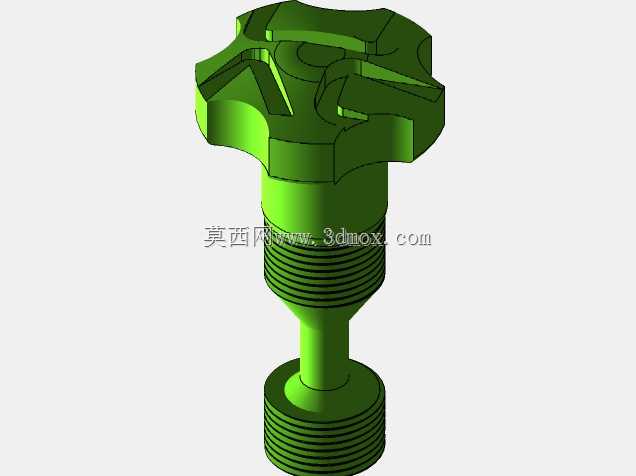

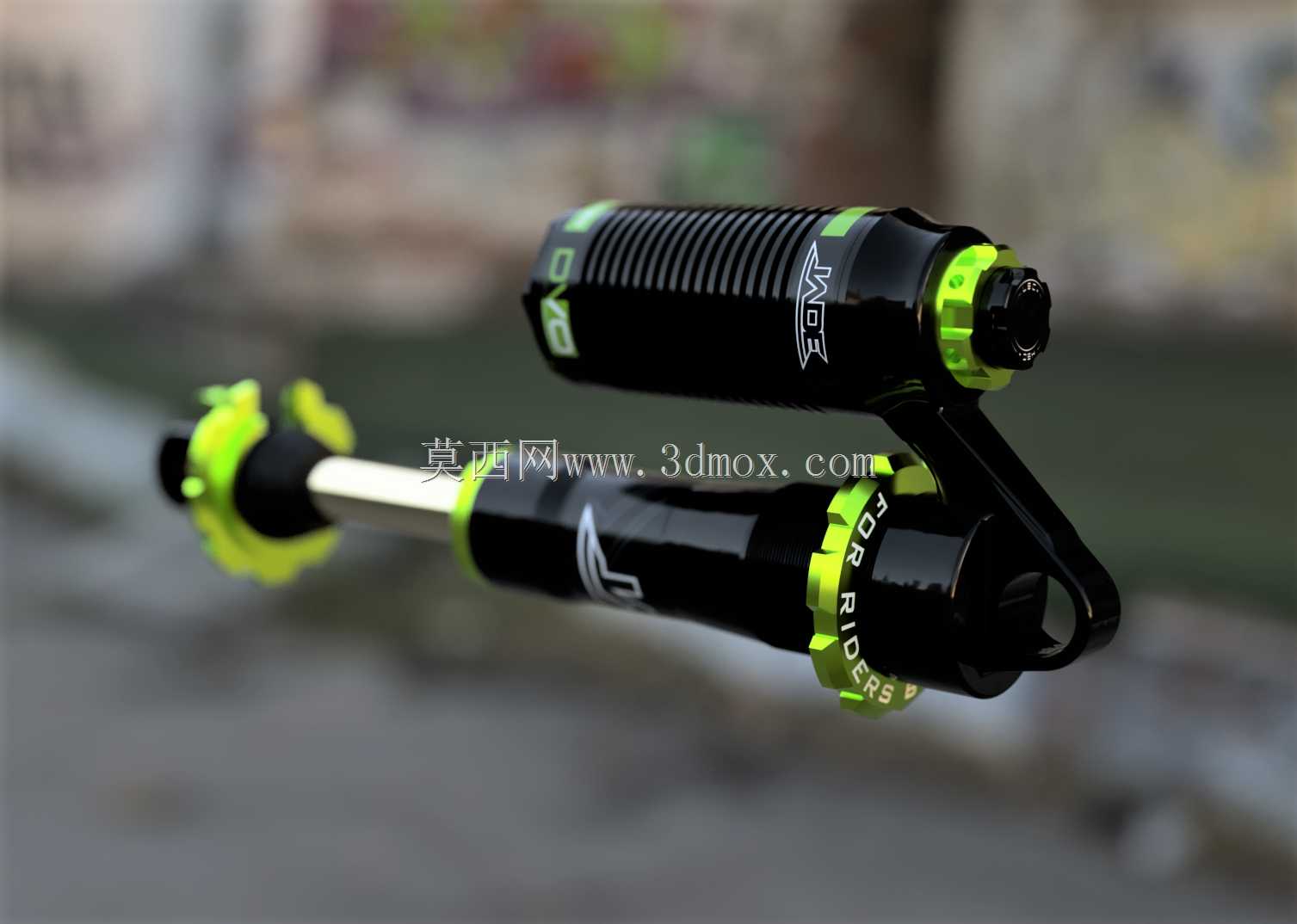

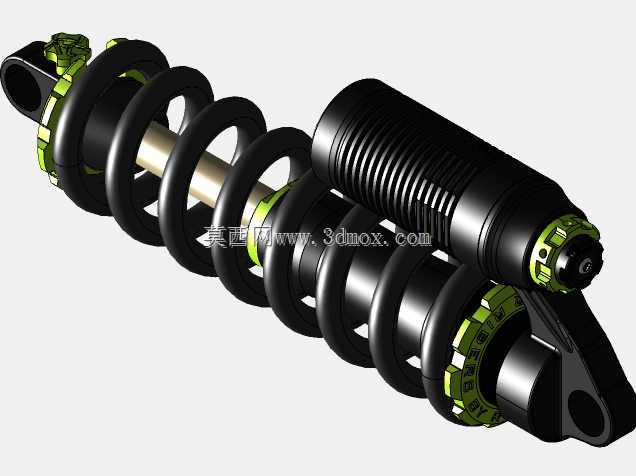

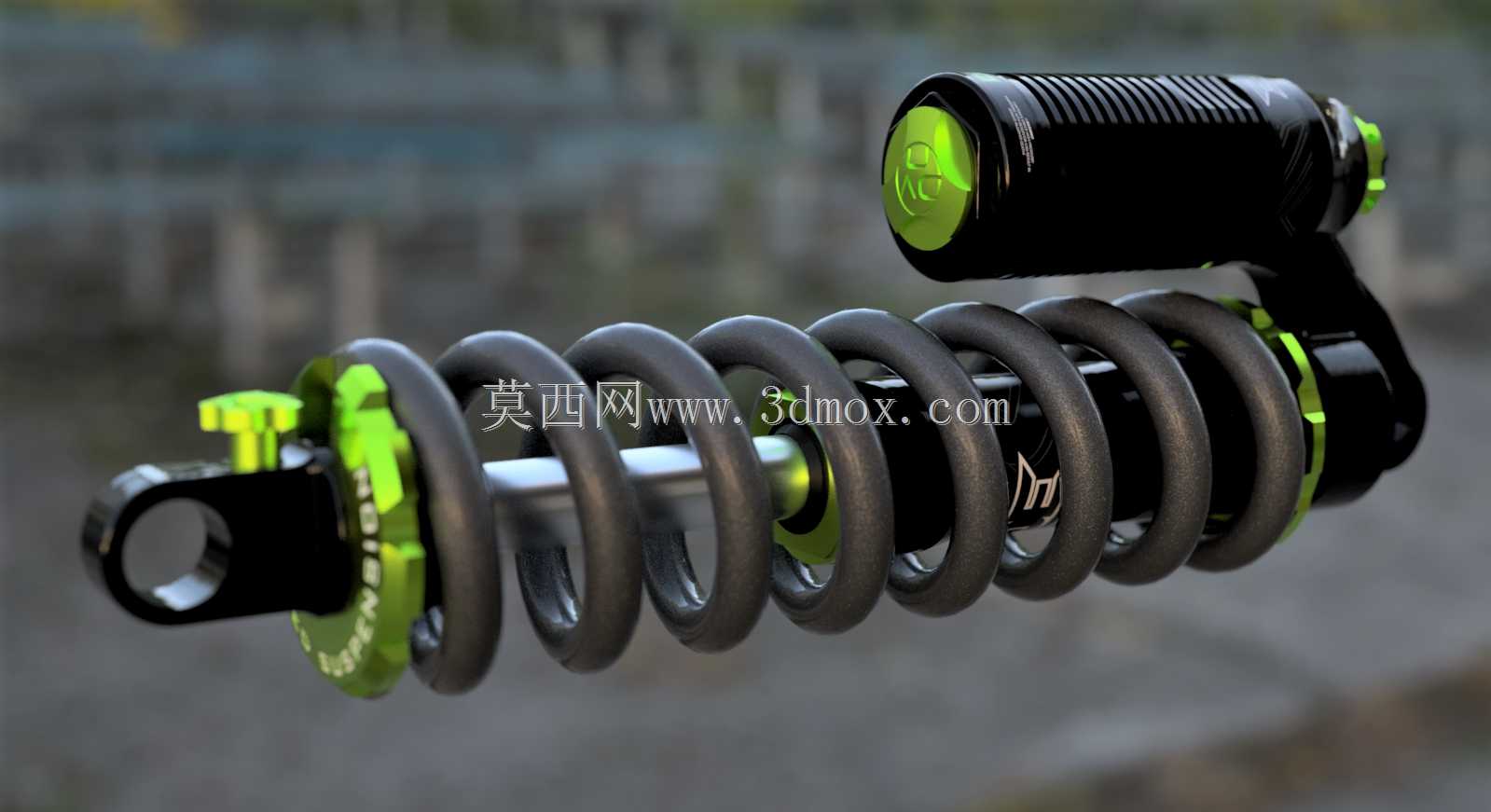

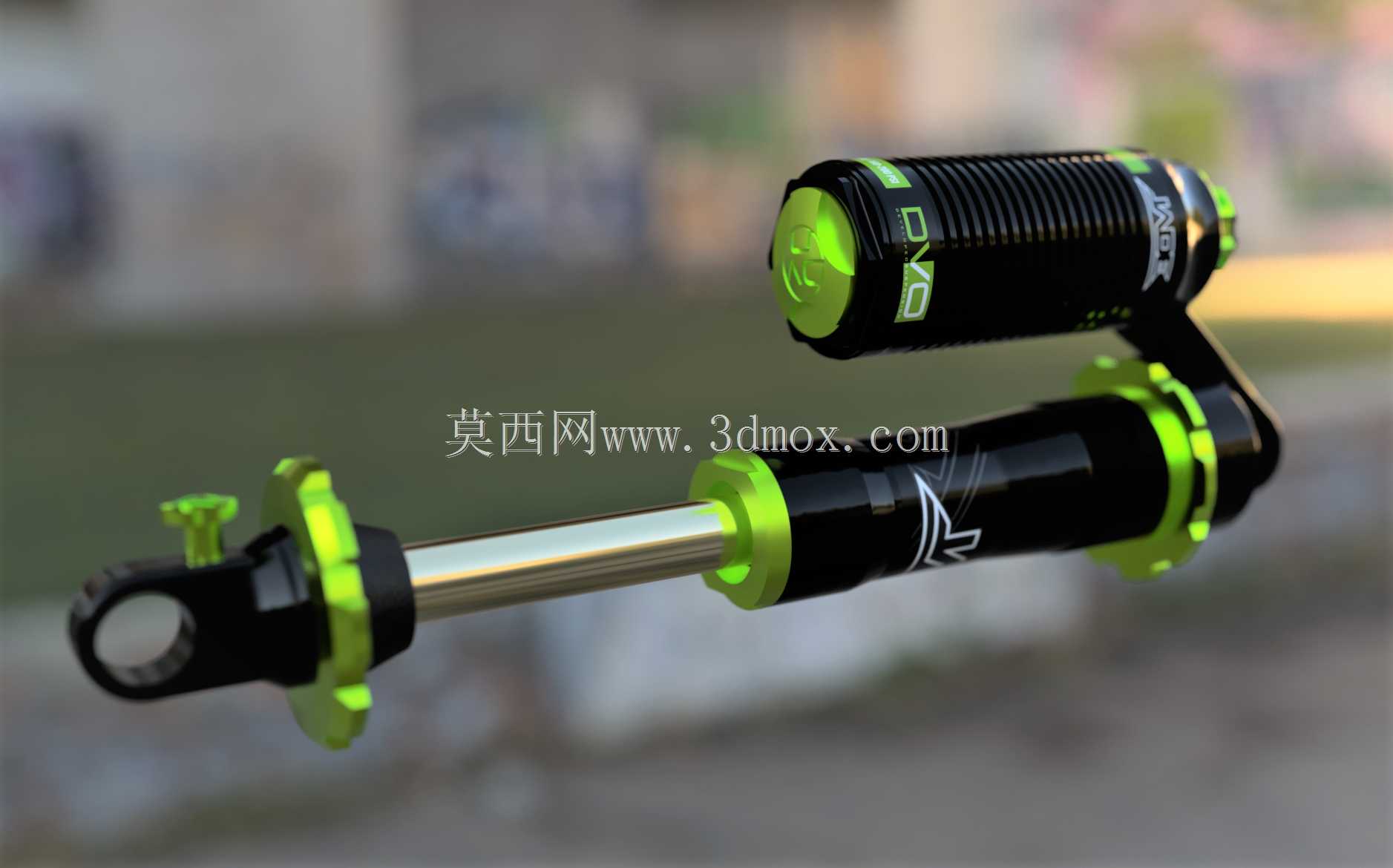

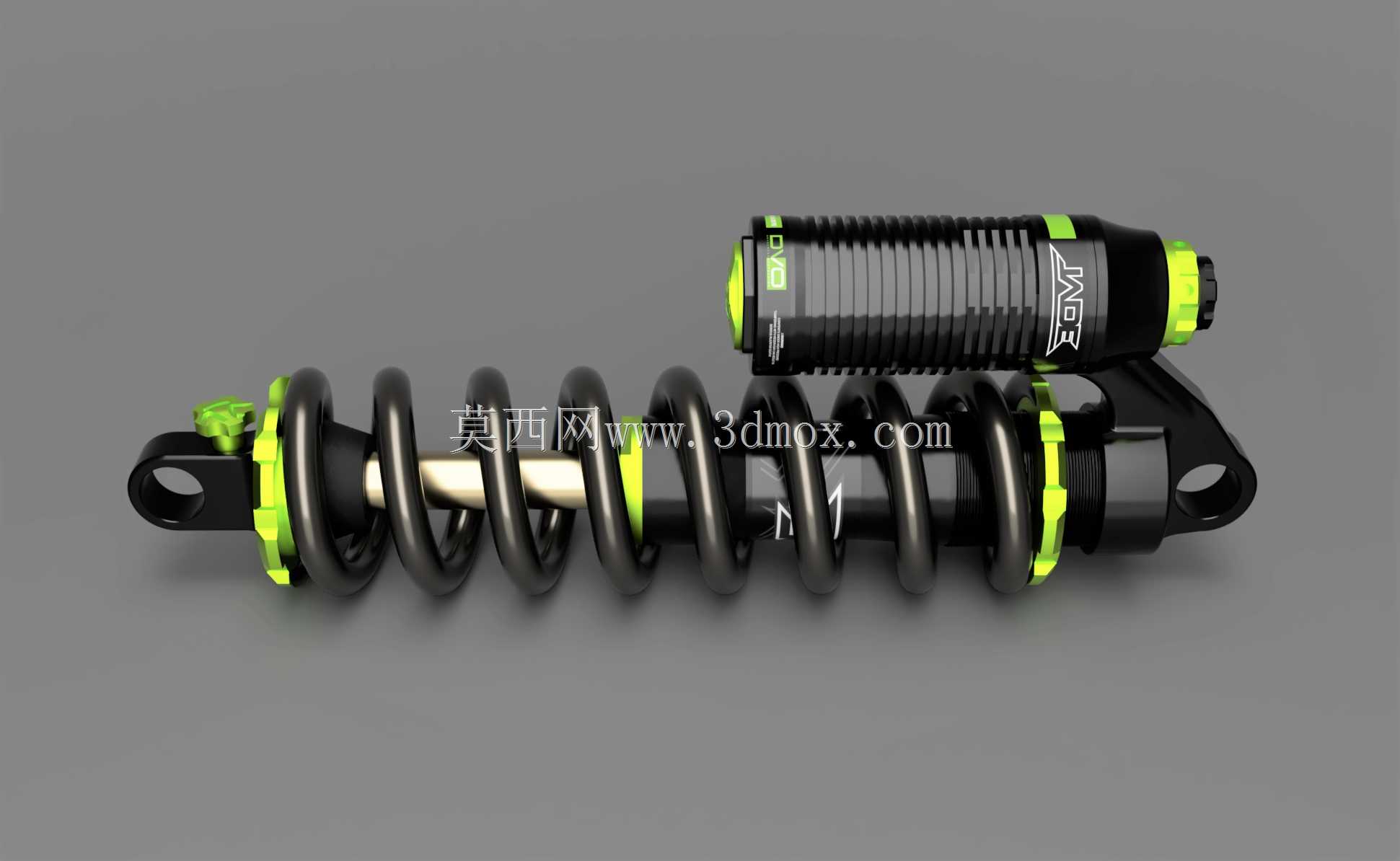

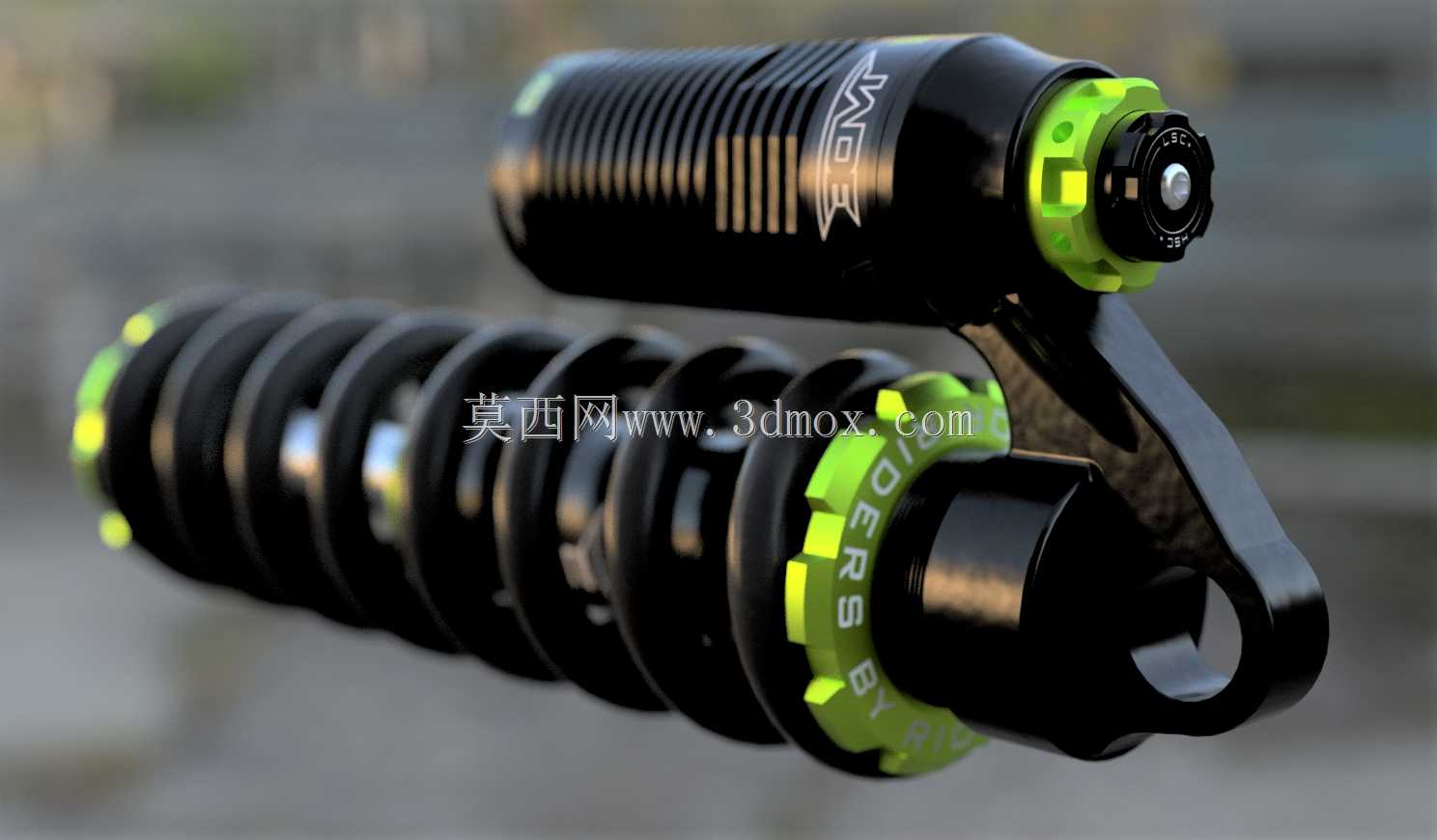

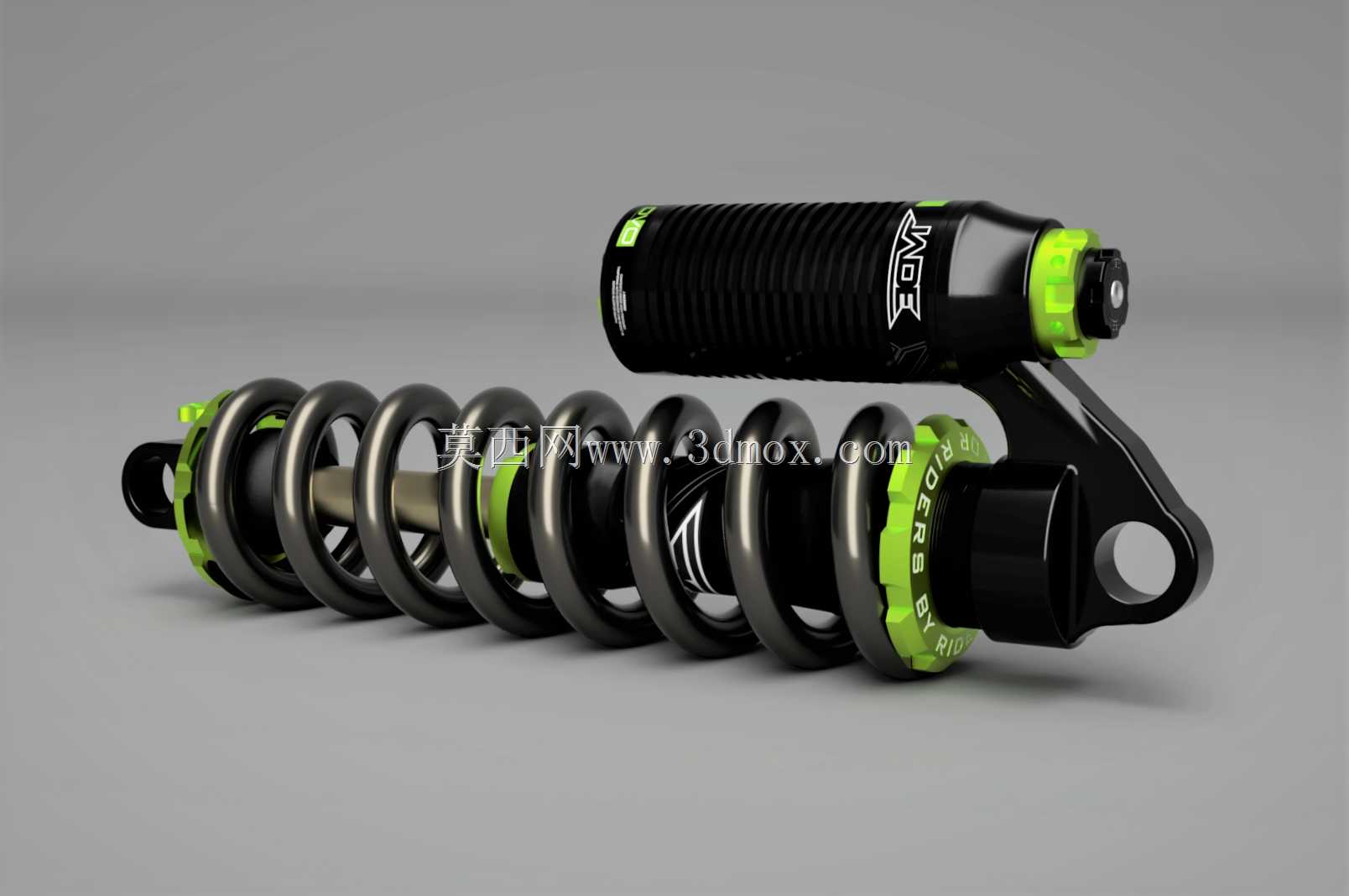

设计思路上，该结构采用侧置外置阻尼罐的布局，在有限的安装空间内增大了阻尼油与高压气体的存储容积，相比内置阻尼结构能够更好地控制长时间高强度越野下的阻尼油温度，避免阻尼热衰减导致的性能下降；连接端采用鱼眼吊耳结构，可适配不同车架的安装角度偏差，降低车架焊接精度带来的安装应力；调节旋钮采用大尺寸防滑包胶设计，骑行者佩戴骑行手套也可快速完成档位调整，无需额外工具。

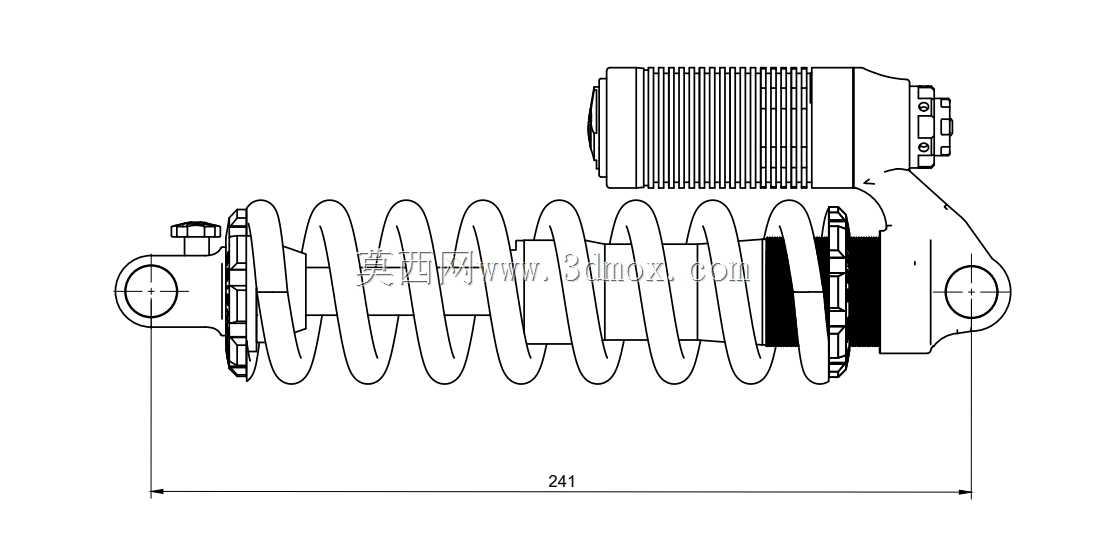

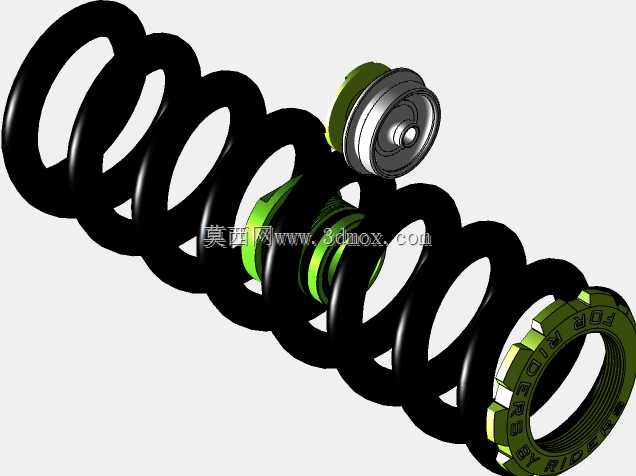

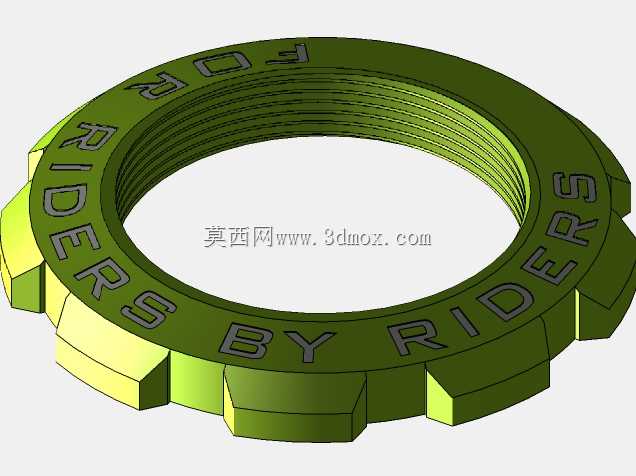

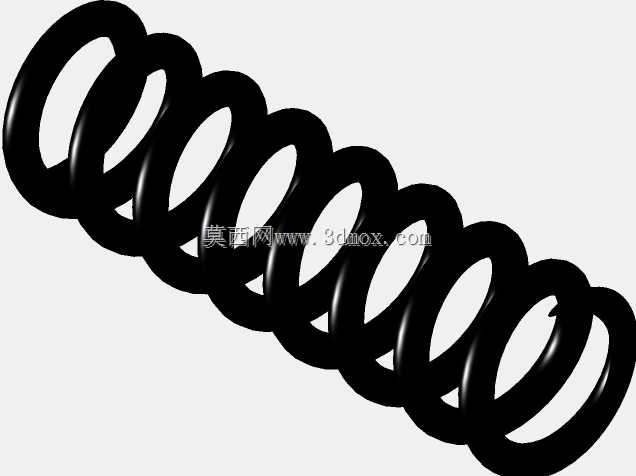

尺寸与安装边界上，该减震的螺旋弹簧对应行程为76mm，安装孔位中心距为241mm，适配9.5x3英寸规格的安装空间，吊耳安装孔直径适配主流山地车后悬架安装螺栓规格，外置阻尼罐的侧向突出尺寸经过优化，不会与车架后上叉、后轮轮胎、变速传动部件产生运动干涉，安装时需保证活塞杆运动方向与后轮跳动轨迹的受力方向同轴，避免侧向受力导致活塞杆磨损漏油，弹簧预压可根据骑行者体重调整预压环位置，保证静态下预压行程处于总行程的15%-25%区间，即可获得最佳的初始骑行舒适度与冲击储备行程。
