可移动多层立式线缆存放挂架

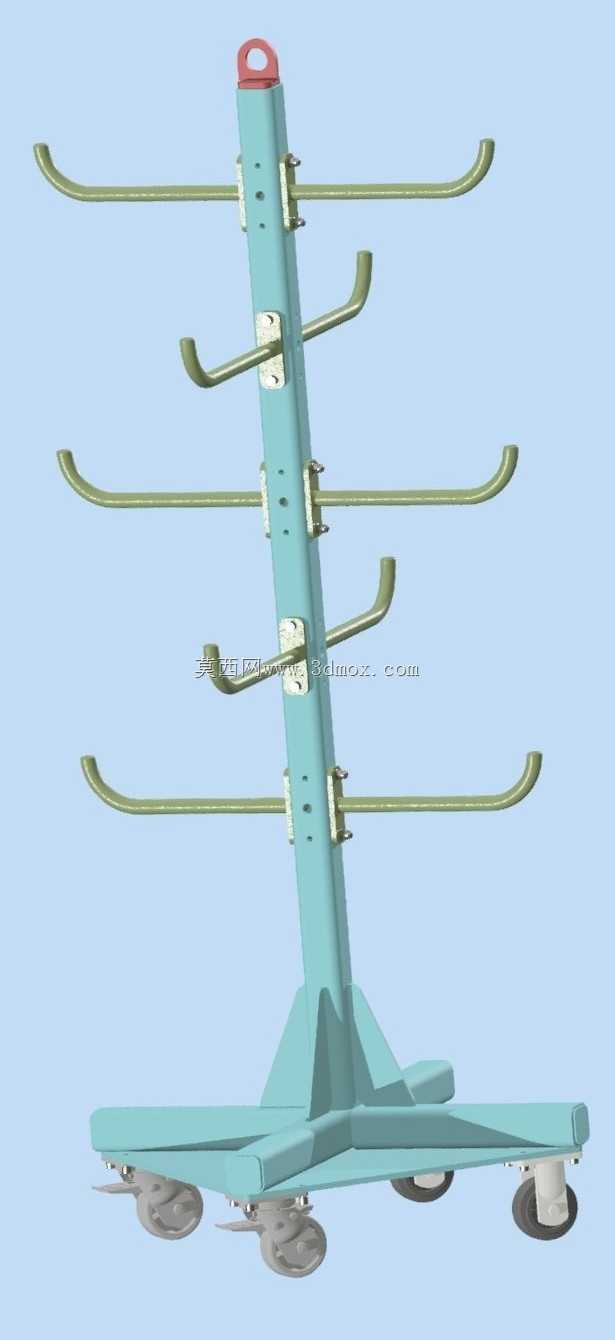

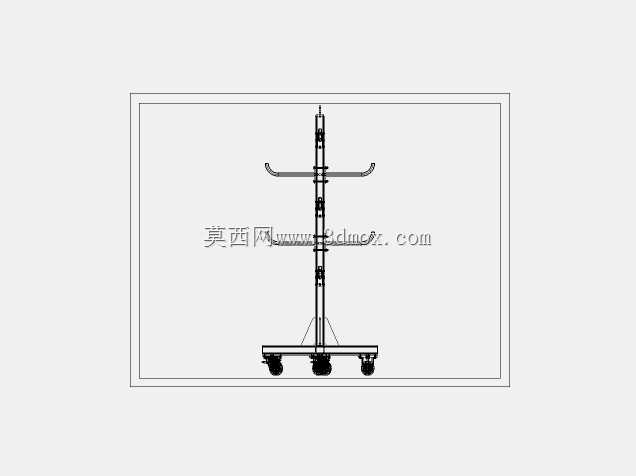

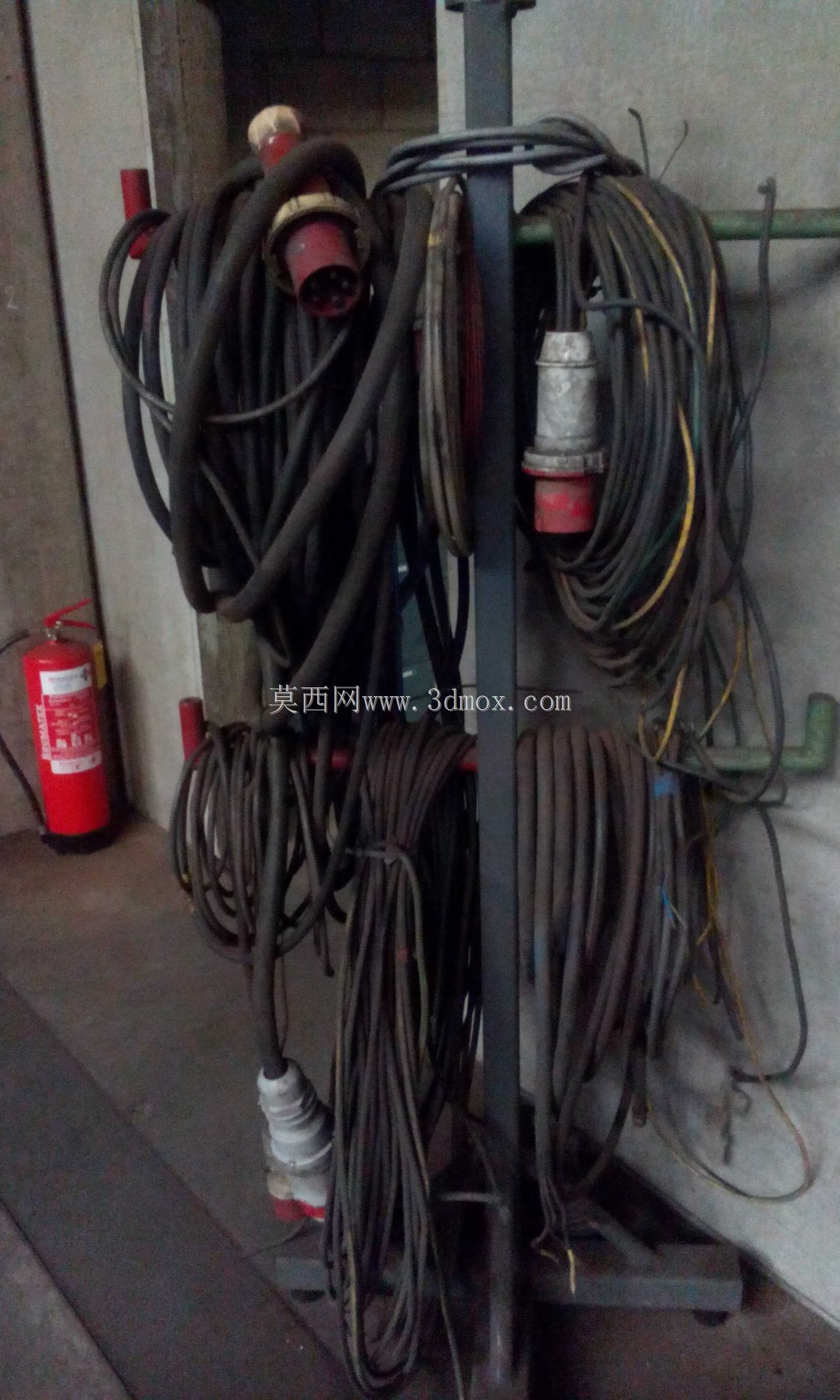

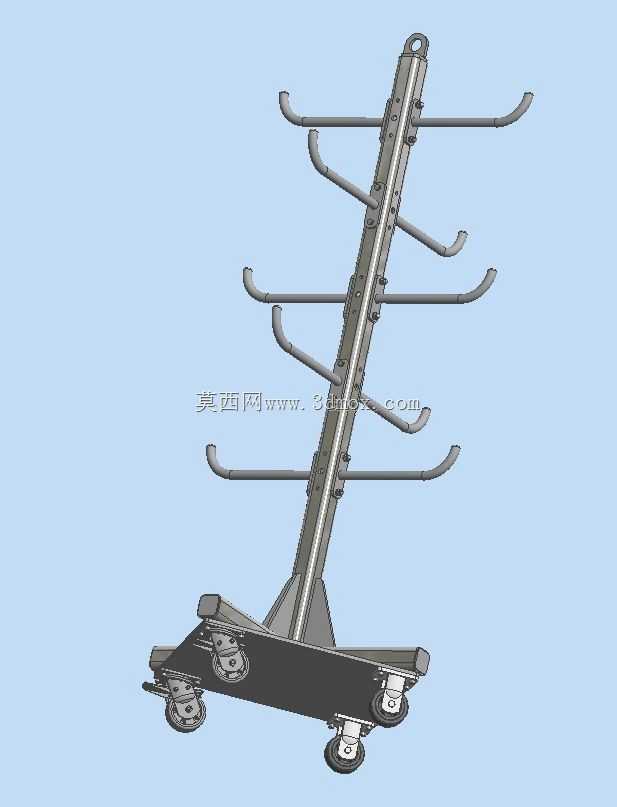

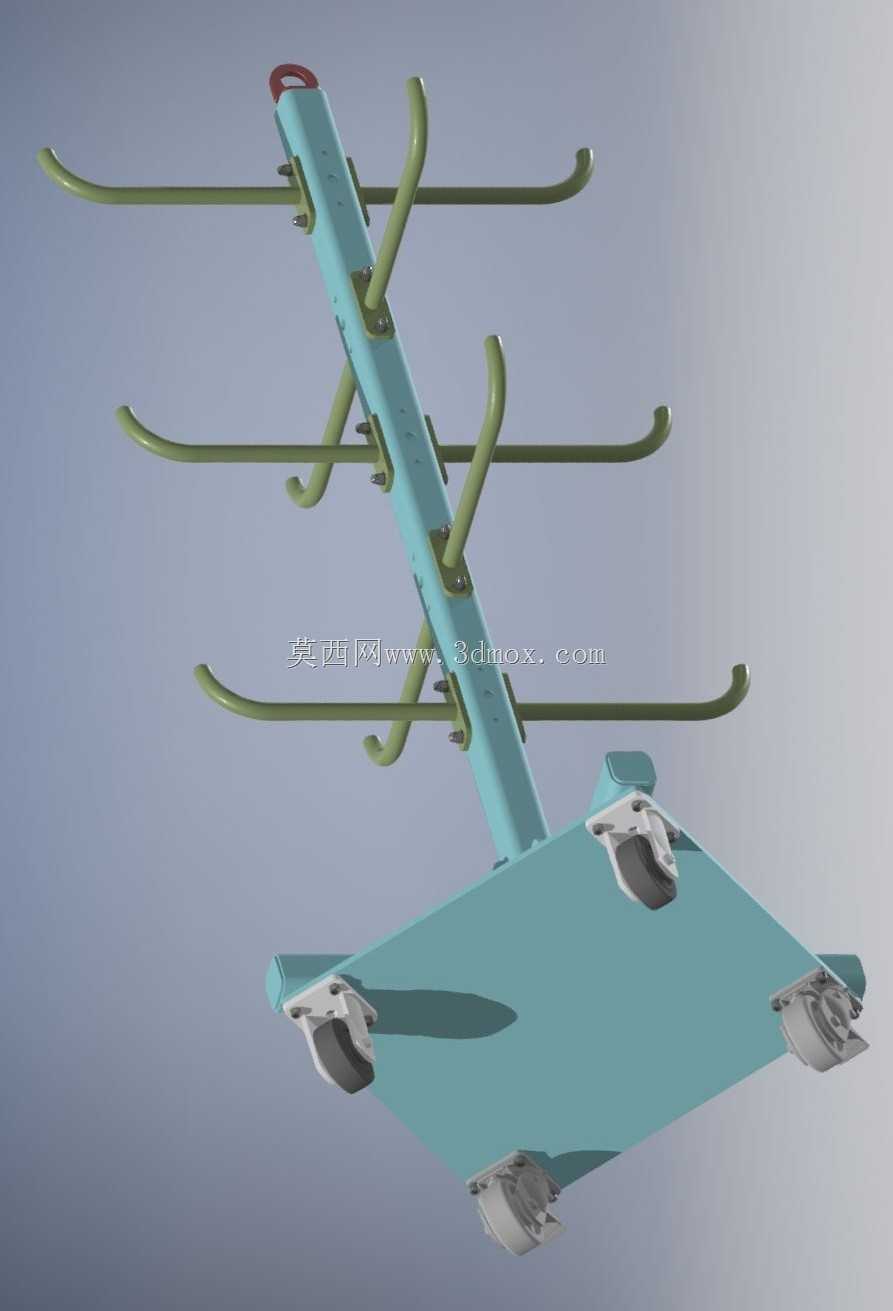

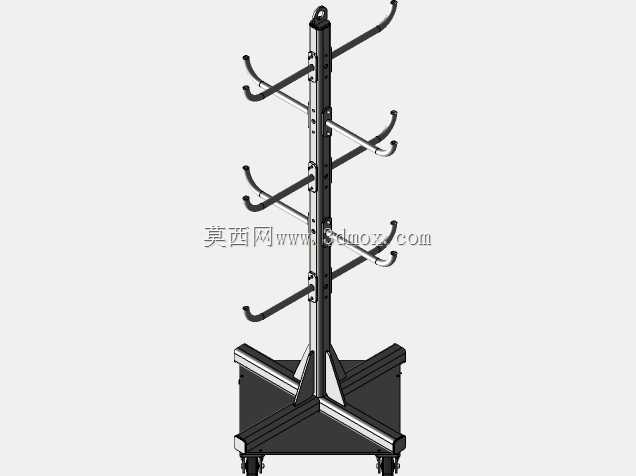

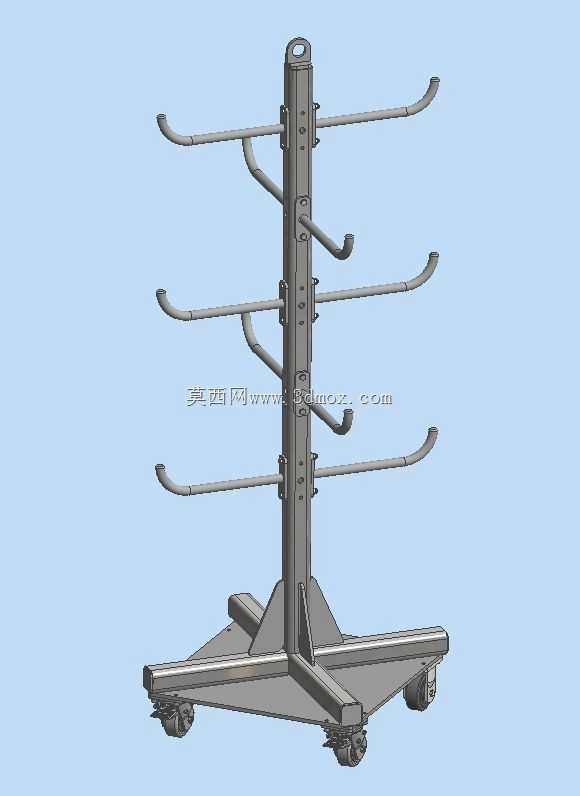

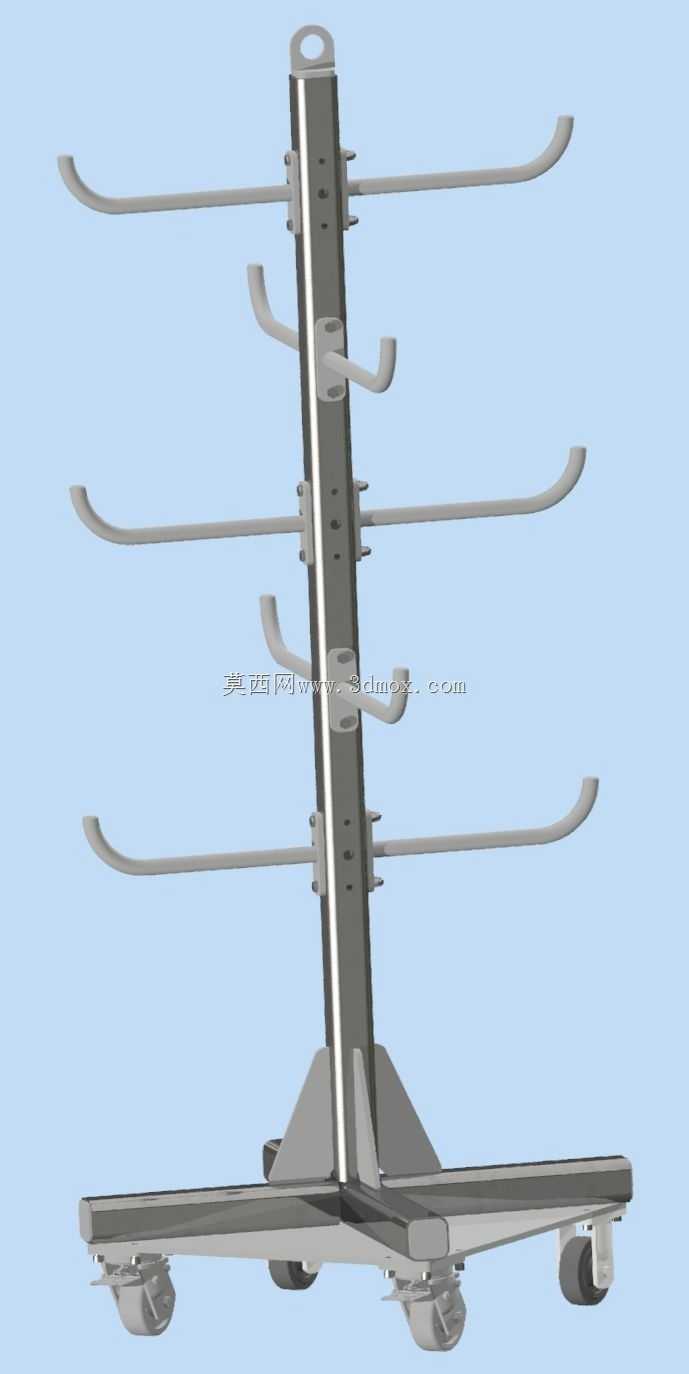

这款可移动多层立式线缆挂架，主要面向生产车间线缆暂存、布线施工线缆转运、电气装配工位线缆规整等场景设计，解决传统线缆堆放易缠绕、拿取不便、转运费力的痛点。设备核心用途是分类承托不同规格的成卷线缆、线束半成品，让作业人员可以快速识别、取用对应线缆，减少线缆整理的无效工时，同时避免线缆拖拽磨损、绝缘层刮破的问题。产品采用立式中心立柱搭配多层悬臂的结构设计，中心立柱为方形型材焊接结构，底部通过三角加强筋连接十字形底架，整体受力均匀，满载状态下也不会出现倾斜变形；每层设置两根对称向外延伸的弧形悬臂，悬臂末端做上翘圆弧处理，能够防止成卷线缆从悬臂端部滑落，同时弧形过渡不会刮伤线缆外层绝缘皮，三层悬臂的布局可以同时存放六卷不同规格的线缆，分类清晰互不干扰。底架的三个端部均配置万向脚轮，其中两个脚轮带刹车锁定结构，需要转运时可以轻松推动设备在车间不同工位间移动，到达指定位置后踩下刹车即可稳定固定，不会出现滑移问题；立柱顶部设置吊装孔，既可以在设备组装时方便吊装移位，也可以在需要跨区域转运时通过吊具整体吊运，适配不同的转运场景。设计过程中充分考虑了作业人员的操作高度，最下层悬臂距离地面预留足够的脚部空间，作业人员站立取线时不需要过度弯腰，最上层悬臂高度控制在成年人员抬手可及的范围，不需要借助登高工具即可取放线缆，符合人体工程学操作要求。安装边界方面，设备整体占地尺寸紧凑，十字底架的外伸长度控制在合理范围，不会占用过多车间通道空间，中心立柱与悬臂的连接采用可拆式紧固结构，用户可以根据实际存放线缆的卷径大小，调整相邻两层悬臂之间的间距，适配不同直径的成卷线缆存放需求，悬臂的承重经过校核，单根悬臂可以承载常规规格成卷线缆的重量，长期使用不会出现悬臂下弯变形的问题。整体结构全部采用金属型材焊接成型，表面做防锈喷涂处理，适配车间多尘、偶尔有油污的作业环境，使用寿命长，日常维护只需要定期检查脚轮转动灵活性、紧固件松紧度即可，不需要复杂的保养流程。
