富士低压交流接触器精细三维结构

这款接触器是低压工控回路里的核心通断元件，主要应用在工业自动化生产线、机床电控柜、电机启停控制回路、楼宇配电控制箱等场景中，承担着小电流控制大负载的关键作用，能够频繁接通和分断主回路，配合热继电器还能实现过载保护，配合辅助触点可完成自锁、互锁等逻辑控制，是工控配电领域应用极广的基础电气元件。

从实际用途来看，这款接触器主要针对三相交流负载设计，可适配中小功率的三相异步电机、电热设备、照明回路等负载的通断控制，日常运行中依靠电磁线圈得电产生的磁力吸合动铁芯，带动主触点与辅助触点同步动作，失电后依靠弹簧复位快速分断触点，灭弧结构能够快速切断分断时产生的电弧，避免触点烧蚀，延长元件使用寿命。

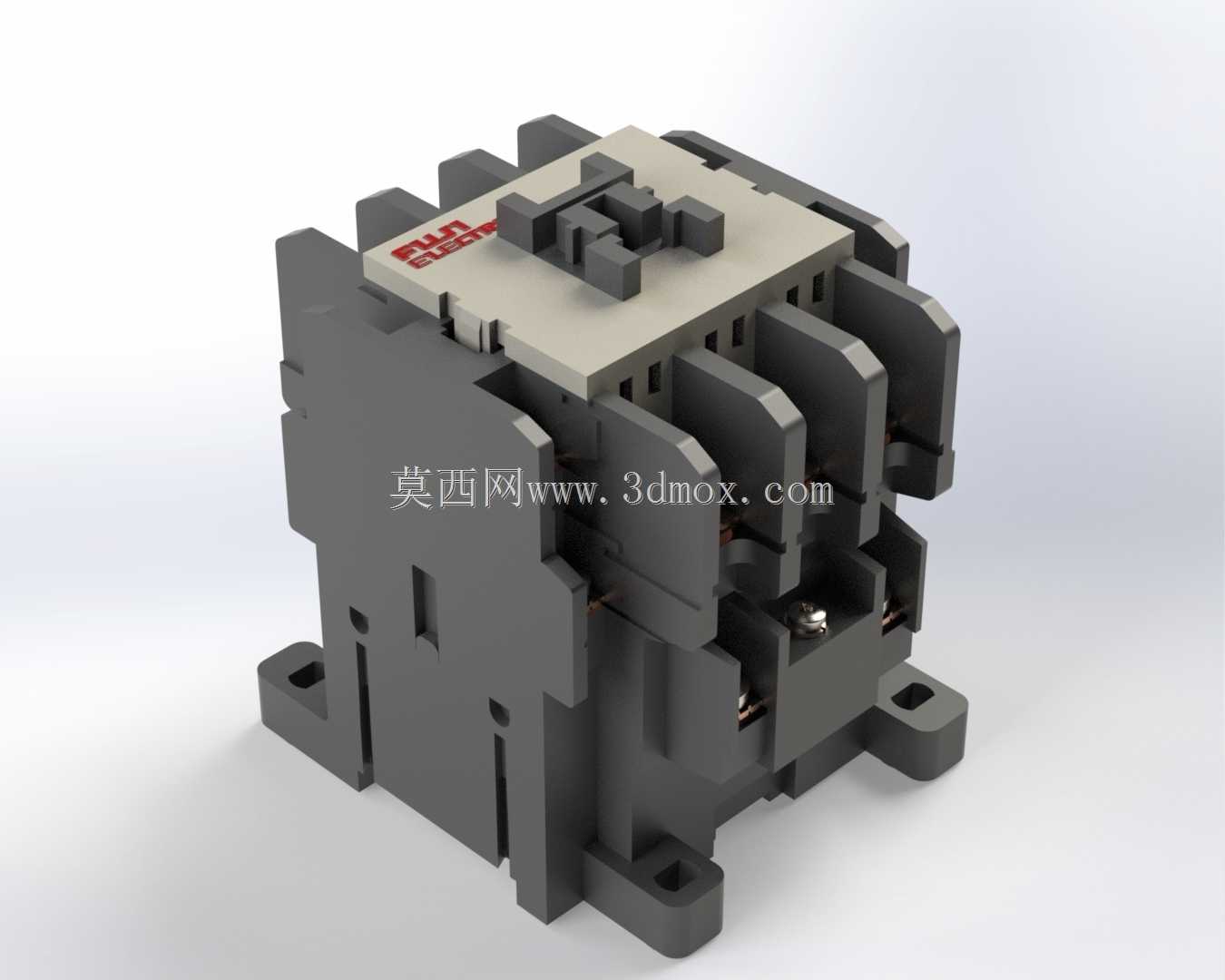

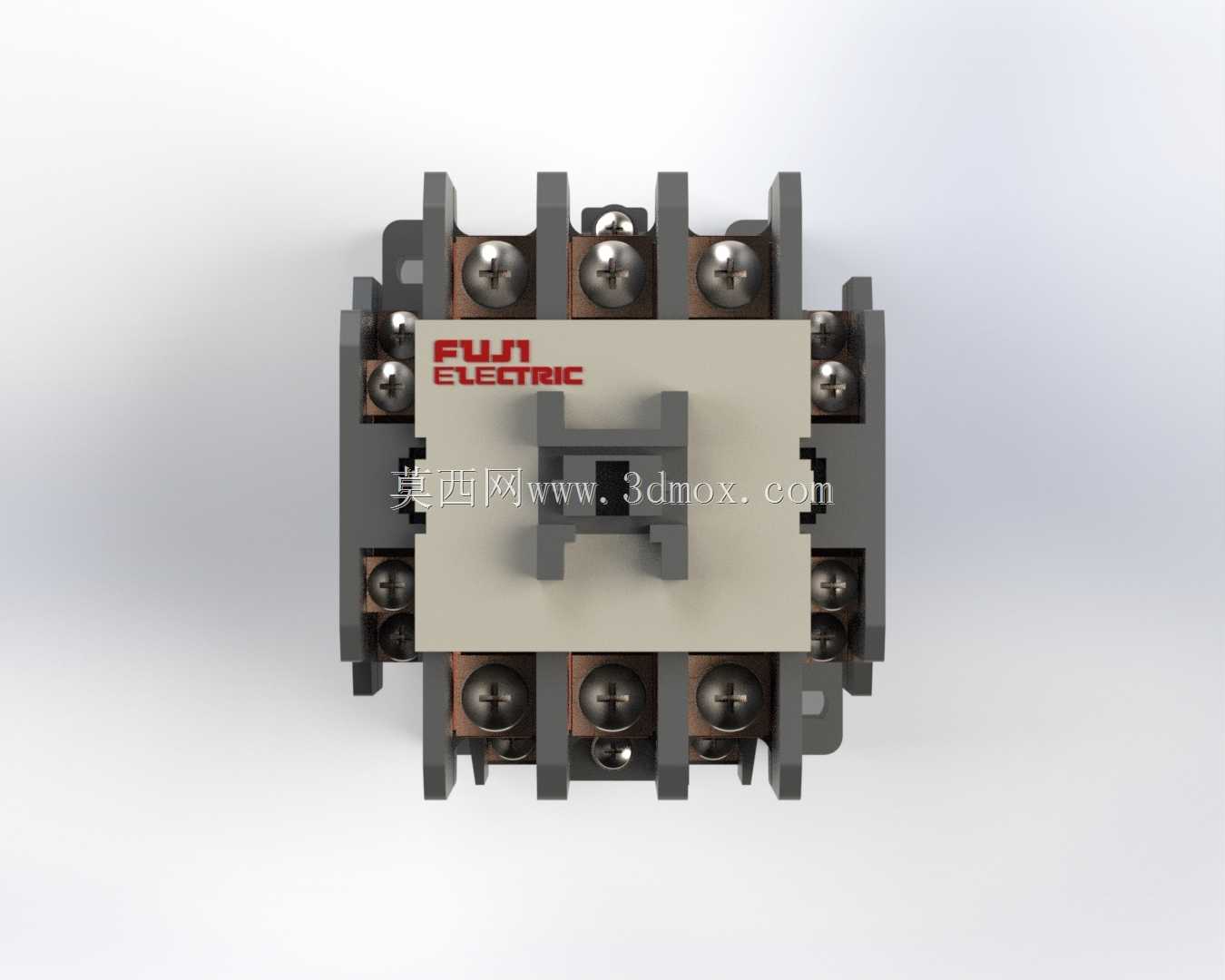

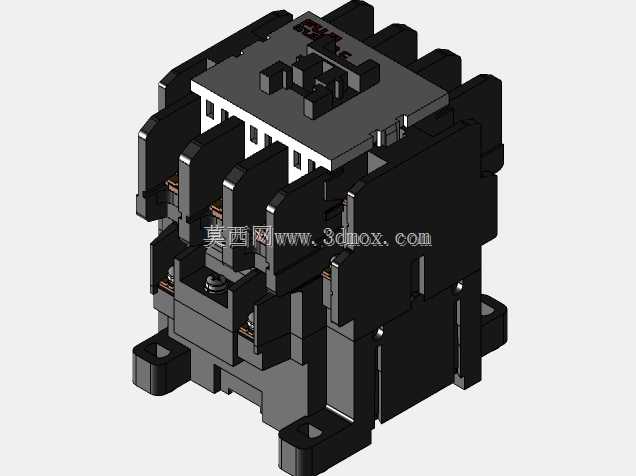

在功能特性上，这款模型完整还原了接触器的核心结构：顶部的电磁驱动机构、中部的触点组与灭弧腔、底部的安装固定基座都做了精细化的结构还原，主触点的接线端子、辅助触点的扩展位、线圈接线端都有清晰的结构呈现，能够直观展示接触器吸合、复位的动作逻辑，内部的反力弹簧、动铁芯、静铁芯、触点桥等部件都做了对应结构还原，可用于动作原理演示、装配模拟、电控柜布局干涉检查等场景。

设计思路上，这款模型从基础外部轮廓入手，逐步补充内部核心构件，还原了真实产品的装配逻辑：底部基座采用带安装孔的支脚设计，适配标准35mm导轨安装或者螺丝固定安装，安装孔位的间距、基座的整体宽度与深度都参考了同规格主流接触器的实际尺寸，能够直接嵌入电控柜的三维布局设计中，提前校验安装空间是否充足，避免实际装配时出现与周边元件、线槽干涉的问题。外形上采用多极并排的栅格状灭弧罩设计，既符合真实产品的散热、灭弧需求，也还原了产品的外观辨识度，侧面的接线端子预留了足够的接线操作空间，模拟了实际接线时的操作边界，顶部的动作指示结构也做了还原，能够直观显示触点的分合状态。

在安装边界方面，这款接触器的底部安装支脚高度、固定孔中心距都匹配行业通用安装规范，整体高度预留了接线后的线缆弯曲空间，相邻极之间的间距符合电气安全间隙要求，在做电控柜三维布局时，可以直接参考模型的外轮廓尺寸预留安装位，同时兼顾周边元件的散热空间、接线操作空间，确保设计的电控方案具备实际可装配性。
