带ATS切换功能的第二代配电分配面板

　　在工业现场双电源供电场景中，配电分配面板承担着负载回路分断、电源切换、过载保护的核心作用，这款带ATS VER-2切换逻辑的分配面板，正是针对初代版本在实际运行中暴露的问题完成的迭代设计，适配包含空气冷却器类感性负载在内的双电源供电回路使用。初代配电盘在现场投用后，曾出现切换回路过载导致转换继电器、接触器触点烧蚀损坏的故障，排查后发现问题根源在于前期负载核算时未充分考虑两台空气冷却器同时启动的冲击电流叠加效应，原选型的继电器、接触器载流余量不足，且切换逻辑与发电机侧ATS动作存在时序耦合，一旦发电机侧ATS切换出现延迟，负载侧的转换器件就会承受超出额定值的电流冲击，最终导致器件损坏。

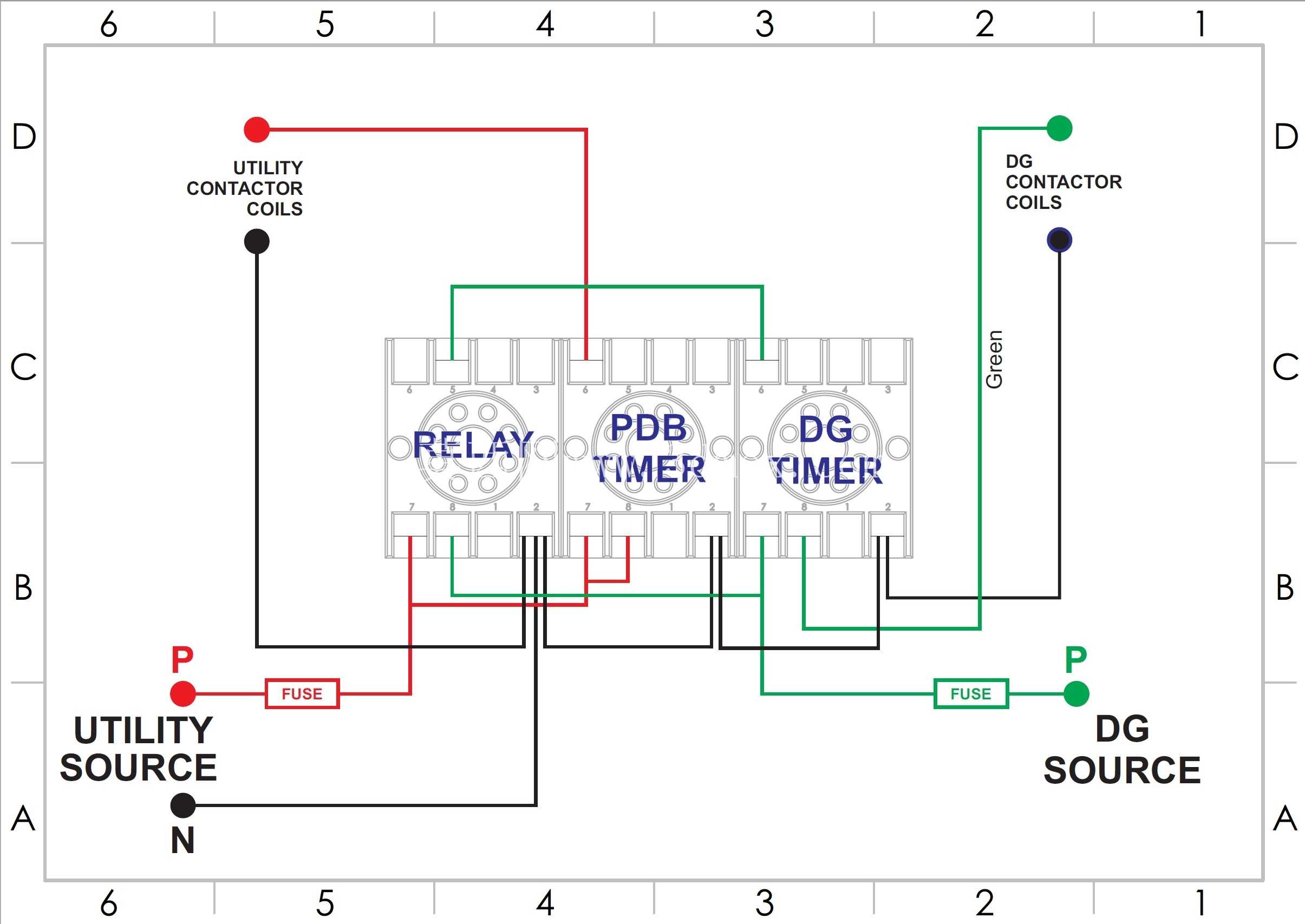

　　本次迭代首先从器件选型层面做了调整，将主回路切换用的继电器、接触器额定载流量提升了两个规格，预留足够的冲击电流耐受余量，避免感性负载启动瞬间的电流峰值造成触点熔焊或烧蚀。逻辑层面做了解耦设计，将面板侧继电器、接触器的切换动作与发电机ATS的切换逻辑做独立设置，不再将发电机ATS的动作完成信号作为负载侧切换的唯一触发条件，而是在面板侧增加独立的电压检测回路，当检测到常用电源失压、备用电源电压稳定在额定值区间后，再按预设的时序完成负载回路的分段投切，避免两路电源短时间并联导致的环流冲击，同时也规避了发电机侧ATS切换延迟带来的负载侧器件过载问题。

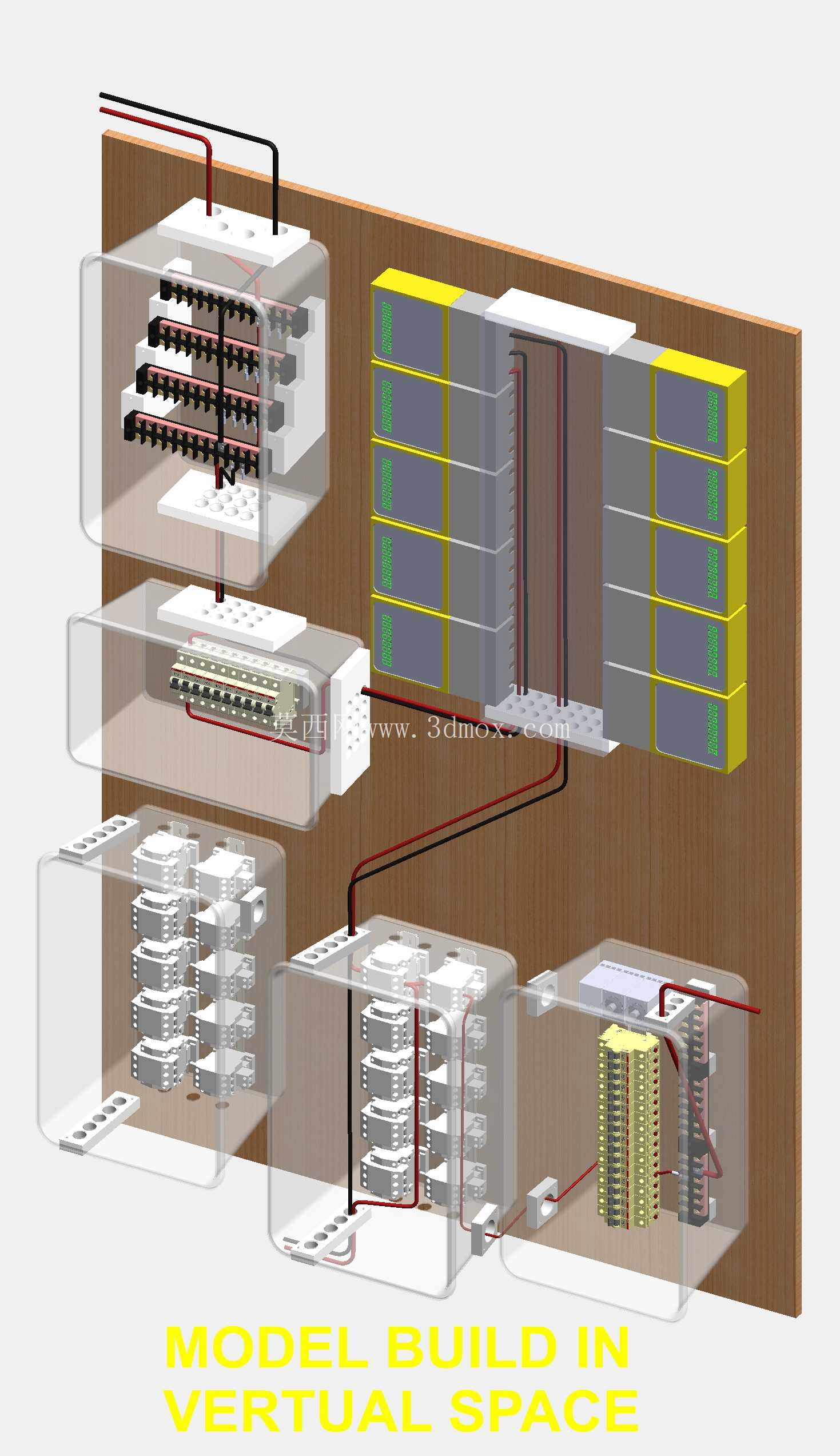

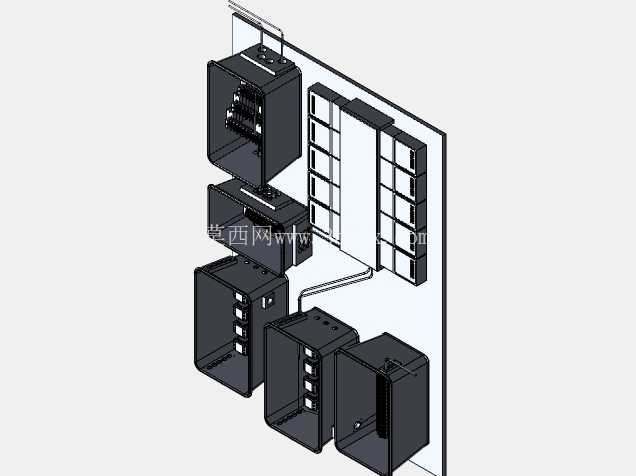

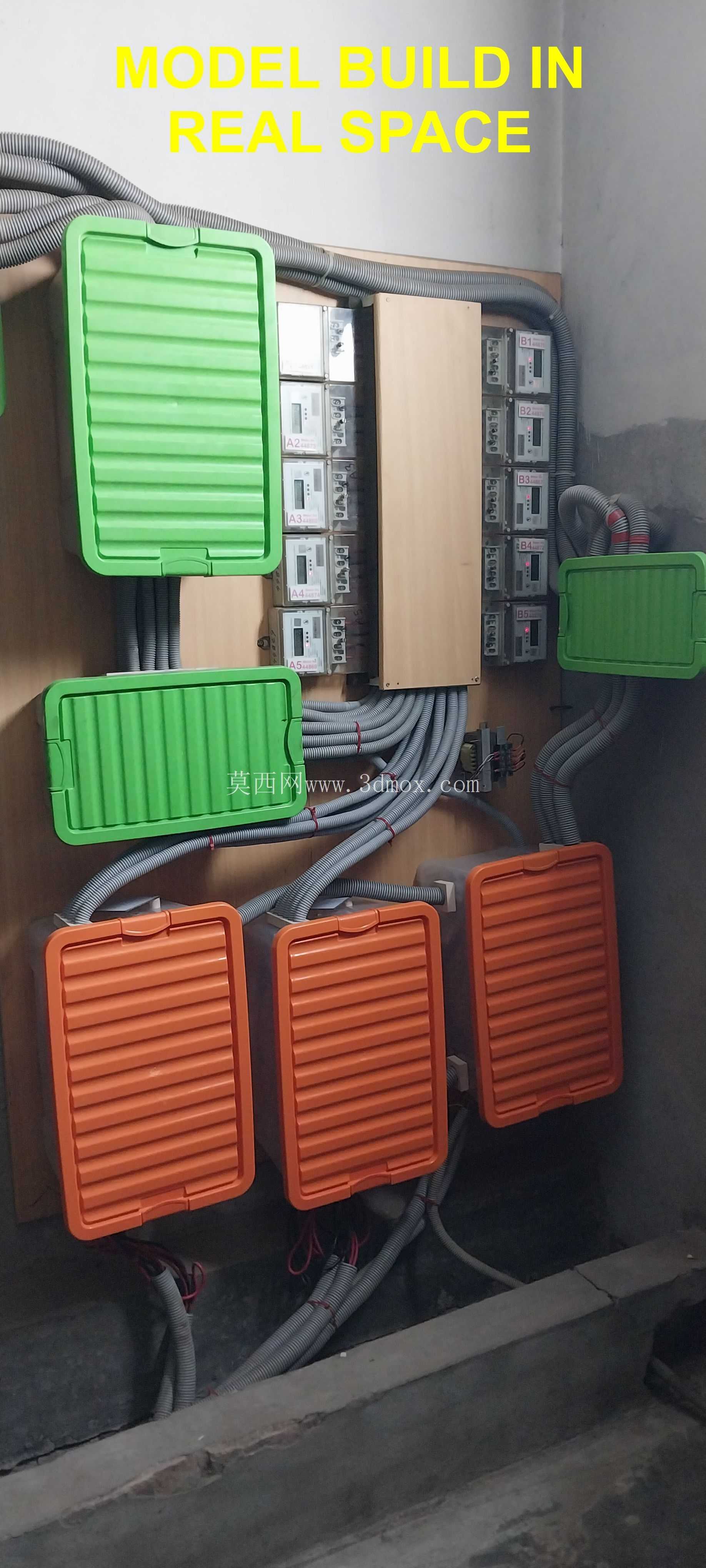

　　从安装边界来看，这款分配面板采用标准导轨安装结构，整体外形尺寸适配常规工业配电柜的安装仓空间，主回路进线端预留足够的线缆弯曲半径空间，接线端子排采用分层布局，强电回路与信号检测回路分侧布置，减少强电对低压检测信号的电磁干扰。面板上预留了每个回路的状态指示位，可直观显示对应回路的通断状态，方便现场运维人员快速排查故障。功能层面，面板支持常用电源与备用电源的自动切换，也可通过手动拨钮强制切换到指定电源供电，切换过程中设置了固定的延时区间，避免电源瞬时波动导致的不必要切换，减少接触器的无效动作次数，延长器件使用寿命。

　　每个负载回路都配置了独立的过载保护脱扣器，当单回路出现过载、短路故障时，仅断开对应故障回路，不会影响其他回路的正常供电，也不会触发总电源的切换动作，缩小故障影响范围。在结构设计上，面板的器件布局做了散热优化，接触器、继电器这类发热器件布置在面板上部区域，利用柜内空气自然对流带走热量，避免热量堆积导致器件寿命下降；接线端子采用防松结构，适配工业现场存在振动的使用场景，避免长期运行后接线松动导致的接触不良、发热打火问题。这款分配面板可直接应用在工厂备用发电机供电回路、小型数据中心双电源供电回路、工业冷却系统配电回路等场景，能够可靠完成双电源的自动切换与负载分配，解决初代产品在实际运行中暴露的过载、逻辑耦合问题，提升配电系统的运行可靠性，减少运维人员的故障排查与器件更换工作量。
