微型齿轮输出直线往复线性伺服执行机构

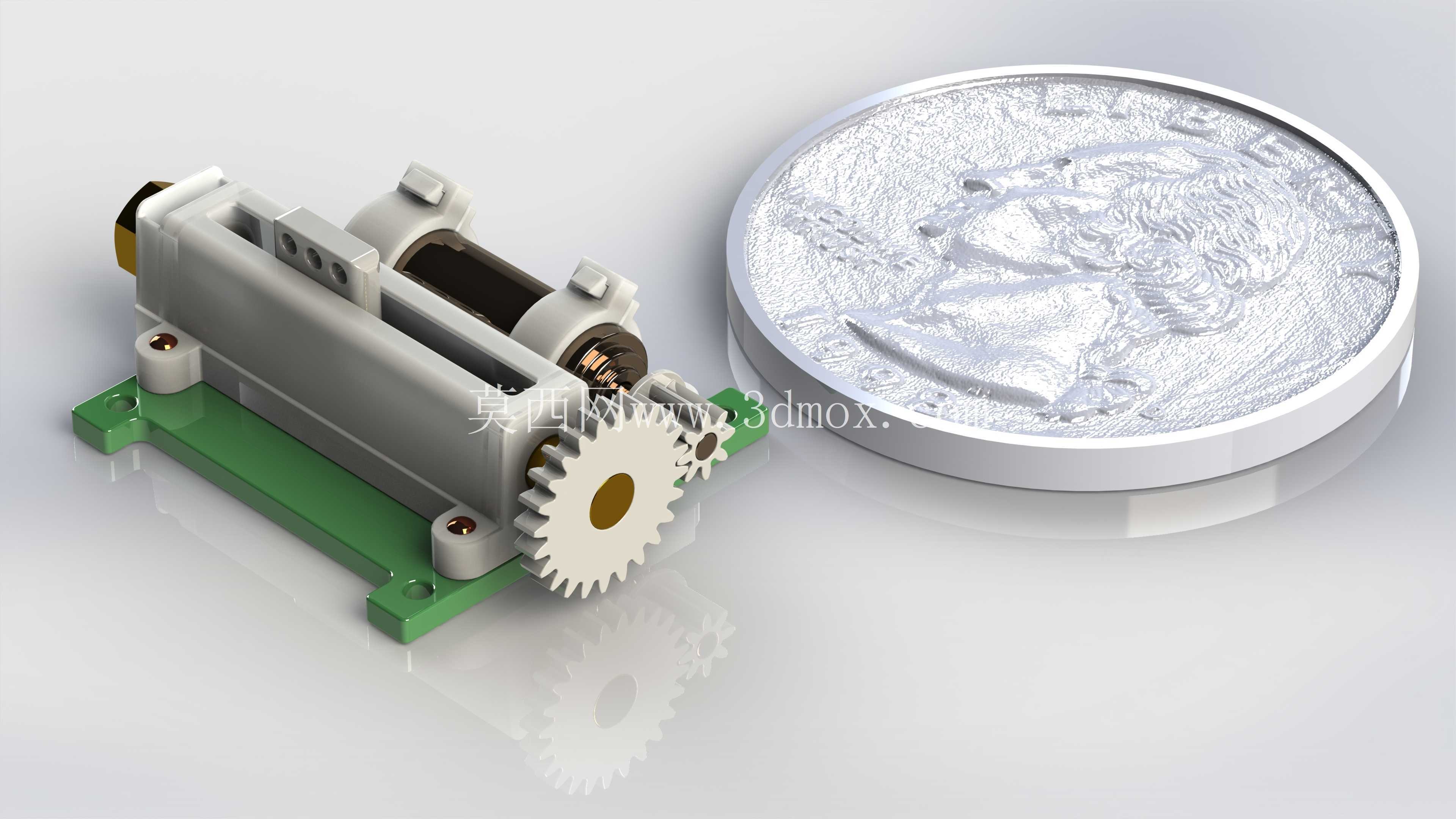

　　这款线性伺服执行机构的设计初衷，是填补狭小安装空间内精密直线往复驱动的选型空白，在消费电子精密组装工位、微型医疗检测设备样本推送机构、小型光学镜头调焦模组、桌面级精密点胶设备的位移控制单元中，这类小尺寸驱动部件的应用占比正在逐年提升。不同于常规大扭矩伺服搭配独立丝杠导轨的分体式传动方案，该机构将驱动电机、减速齿轮组、丝杠传动副、滑动导向基座、输出连接接口全部集成在同一安装底座上，整体结构紧凑度远高于同行程的分体组装方案，不需要设计人员额外搭配传动连接件，能大幅缩减设备内部的安装空间占用。

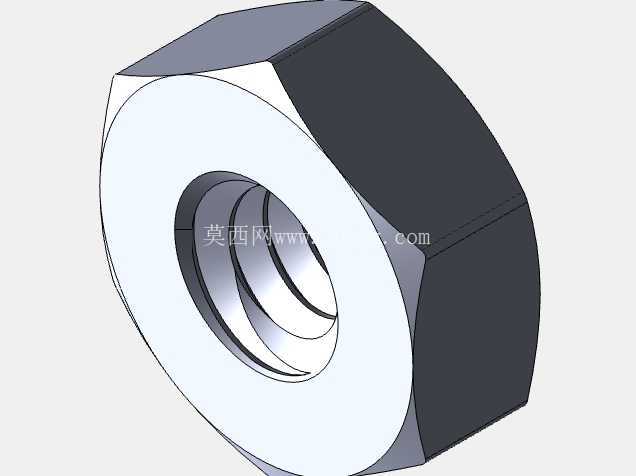

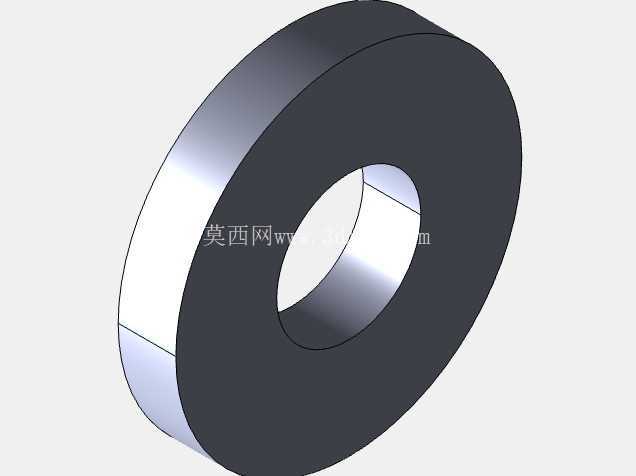

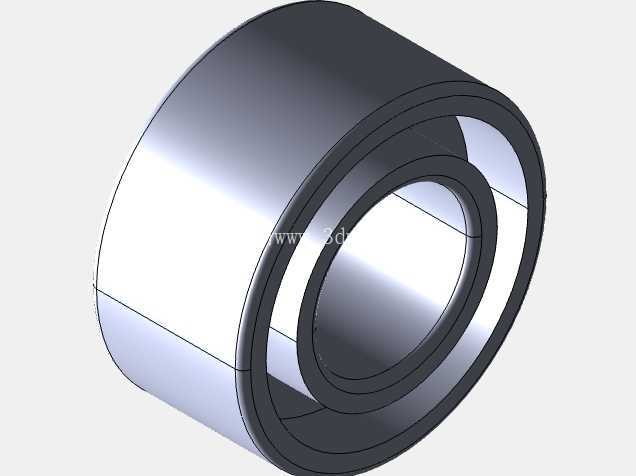

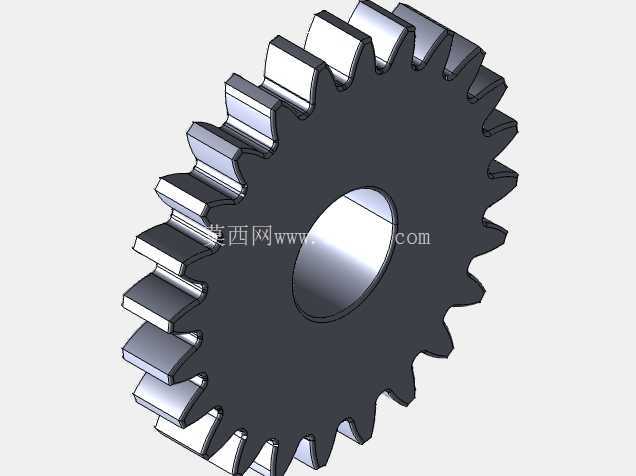

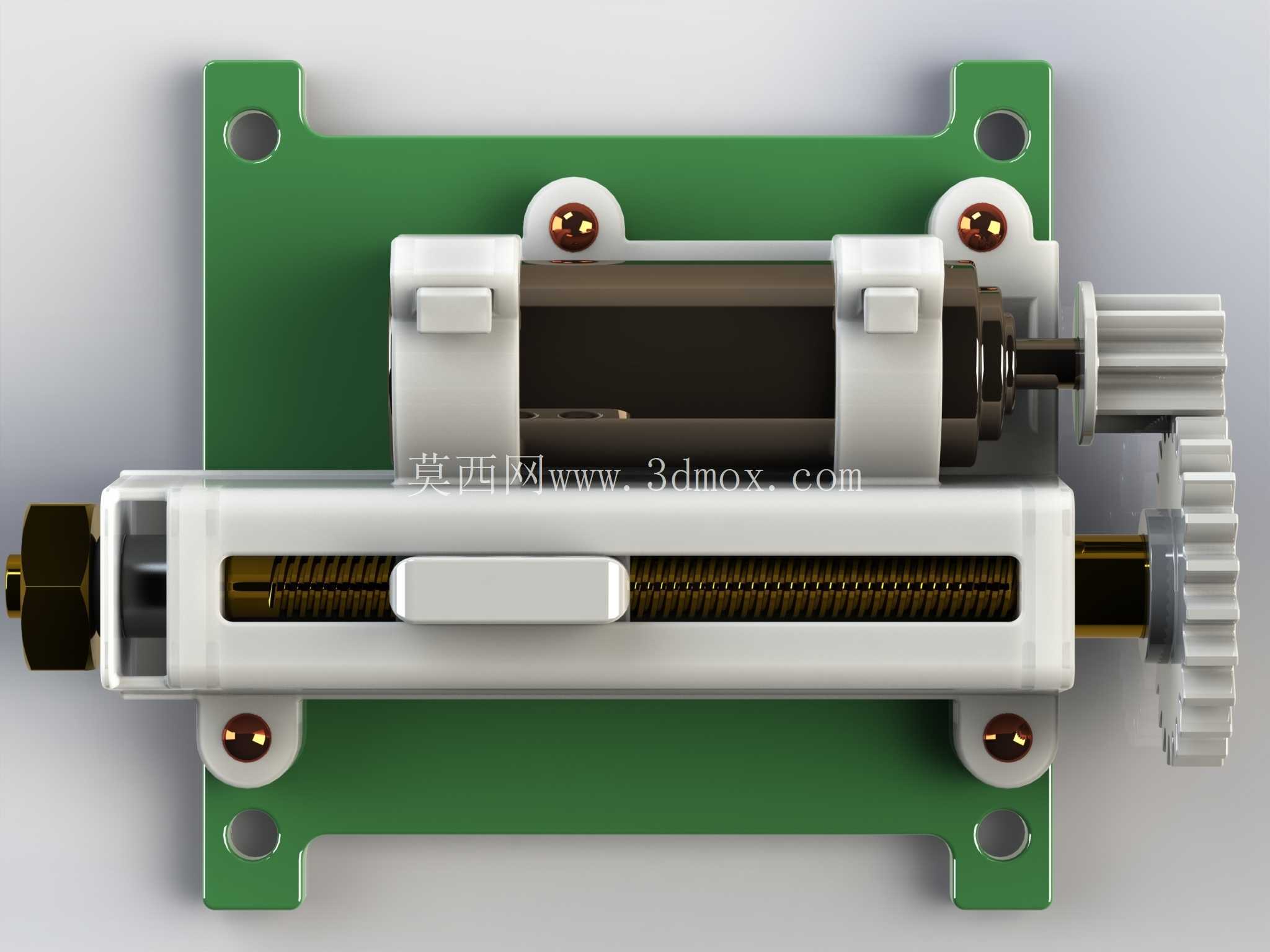

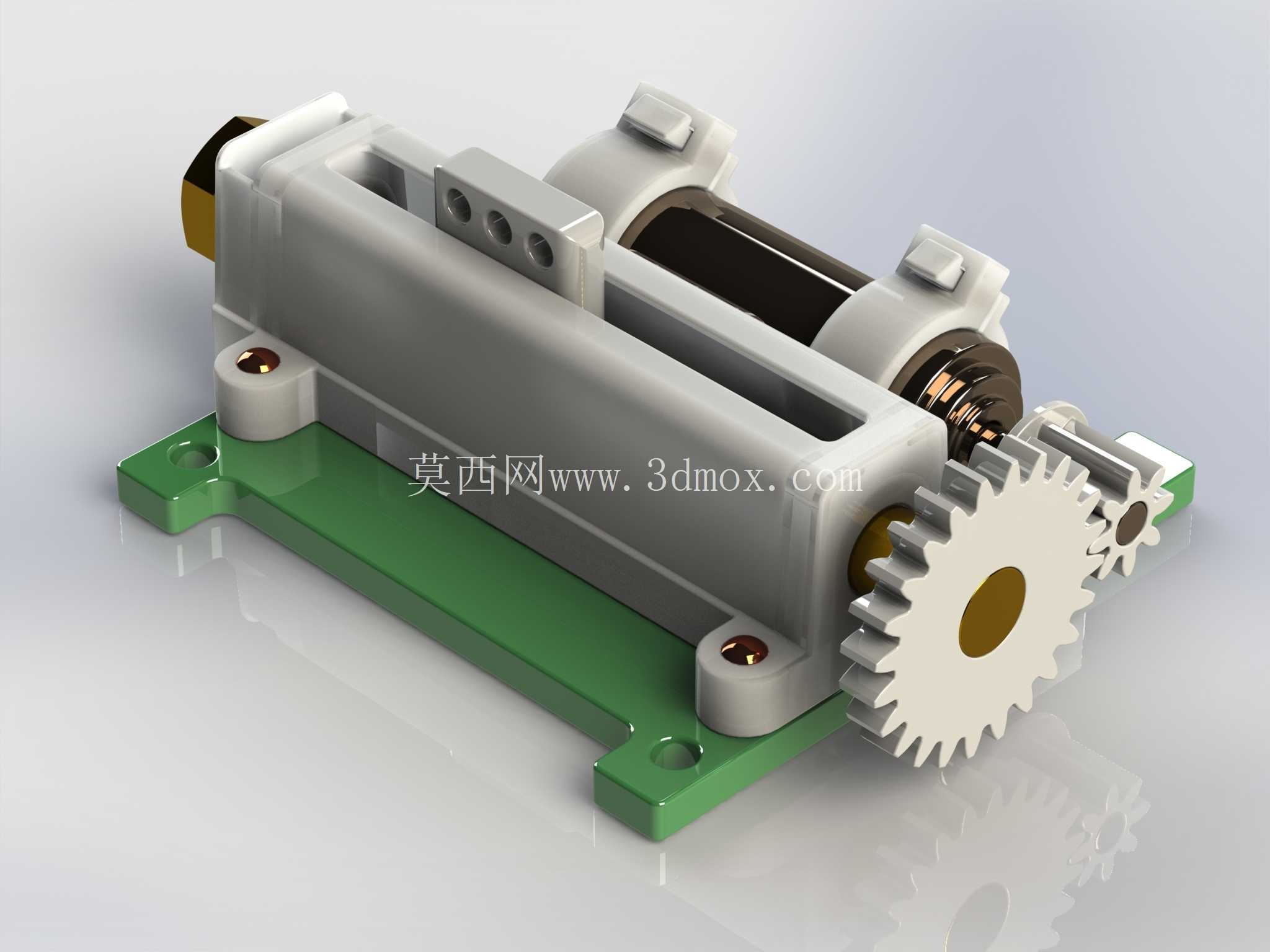

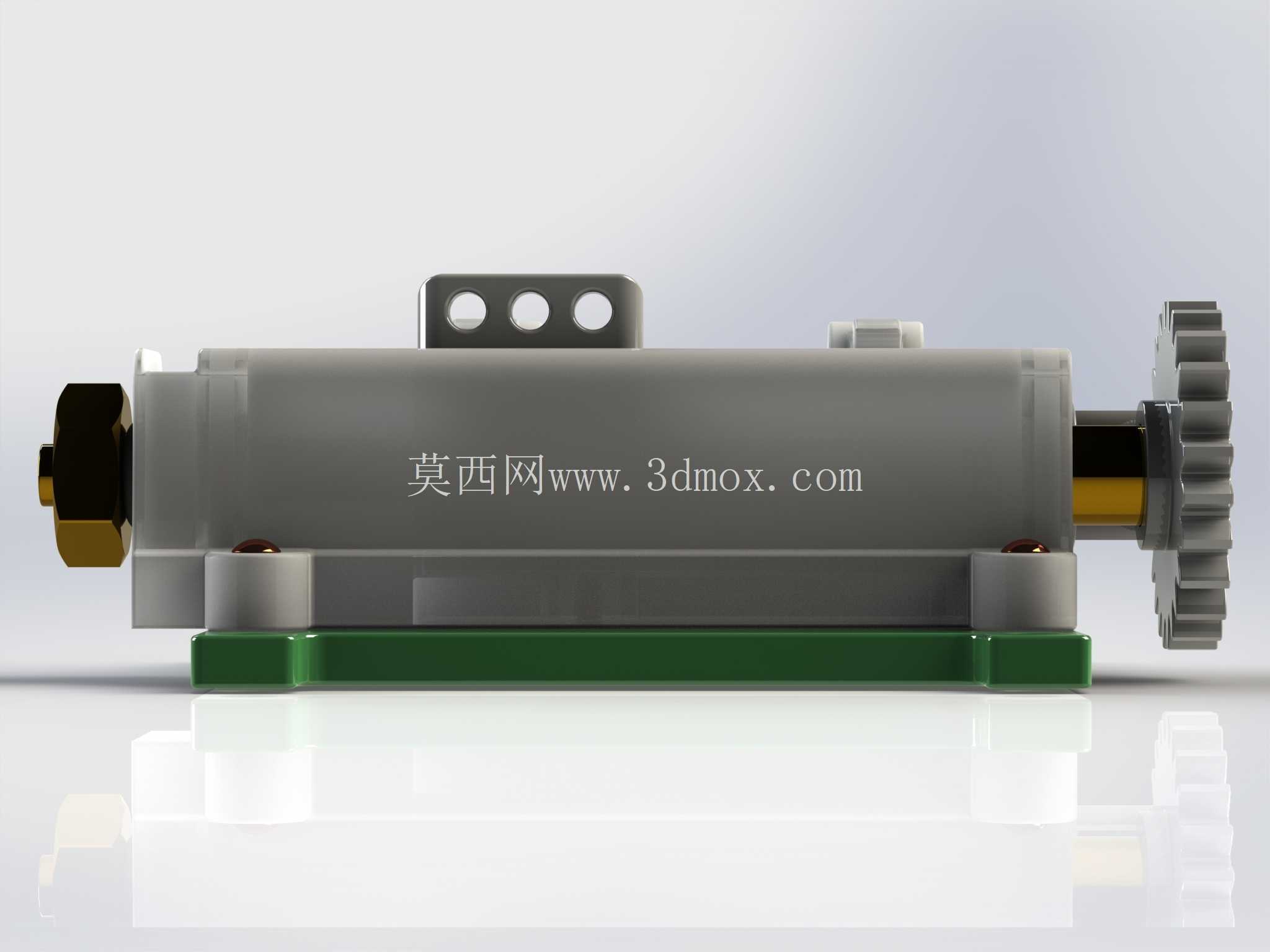

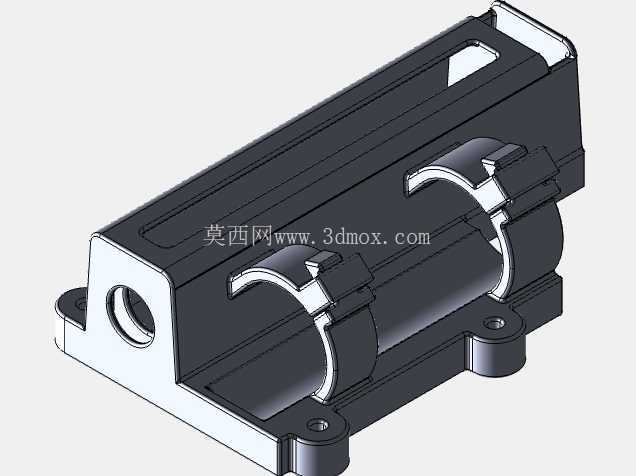

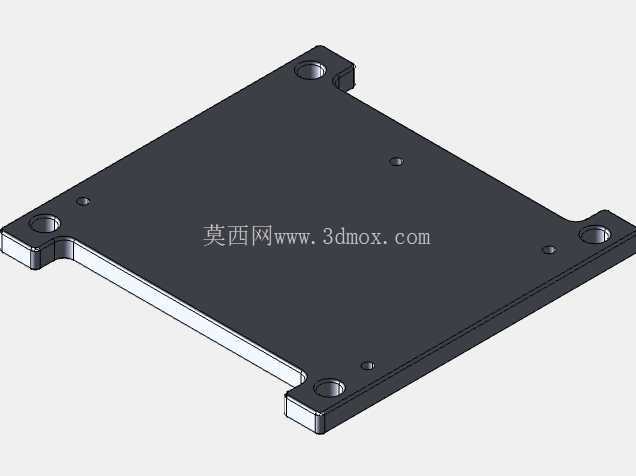

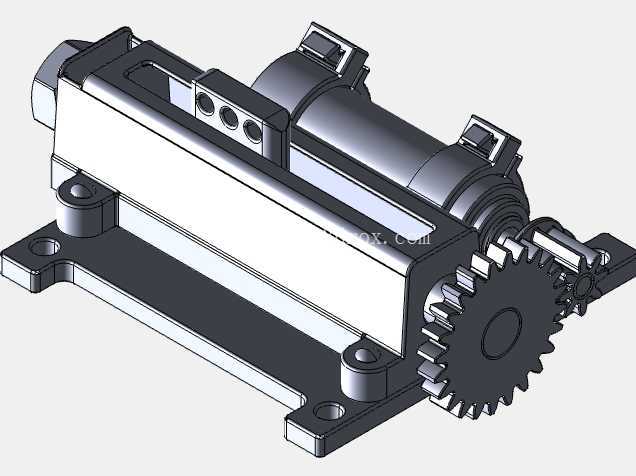

　　从结构设计逻辑来看，该机构采用侧置输出齿轮的动力引出设计，既可以通过端部的安装孔直接连接负载做直线往复运动，也可以通过输出齿轮啮合外部齿条，将内置丝杠的直线运动转化为更大行程的外部直线传动，适配不同的安装布局需求。底座采用带定位凸台的安装法兰设计，两个主安装孔设置在底座两端的凸台上，安装面与主体滑动面的平行度公差控制在0.02mm以内，能避免安装时的装配应力导致滑动卡滞；主体滑动部分采用开放式槽型导向结构，相比封闭式导轨结构，在微型尺寸下更容易保证加工精度，同时滑动过程中的粉尘碎屑可以直接从槽口掉落，不会在导向面堆积造成运动阻力增大，适配洁净度一般的普通工业装配场景。

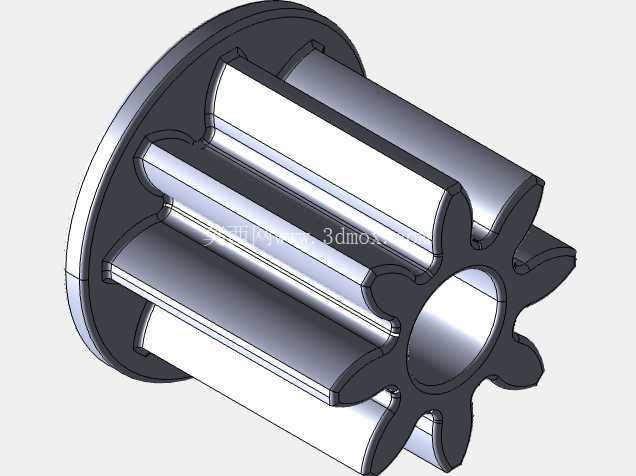

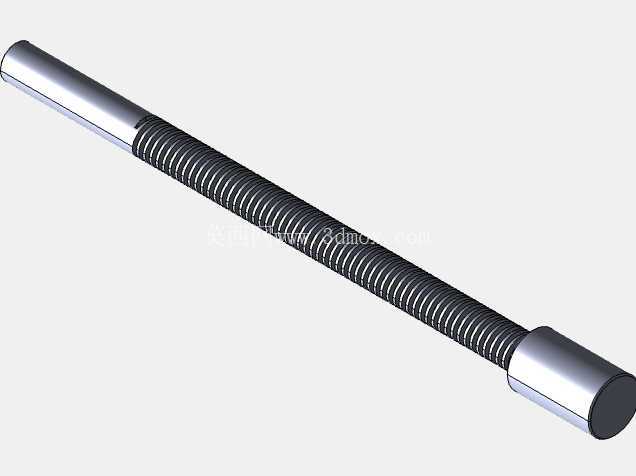

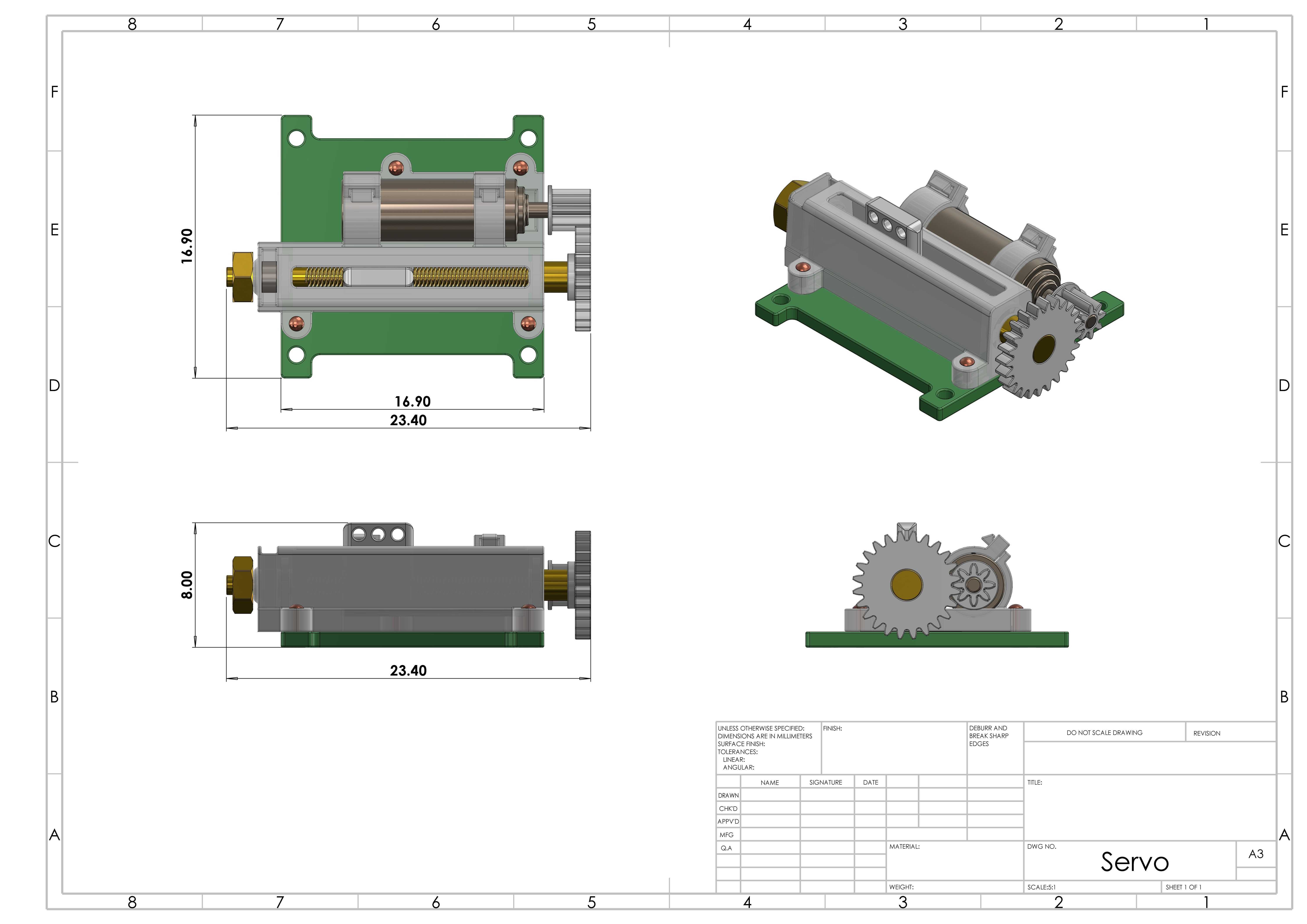

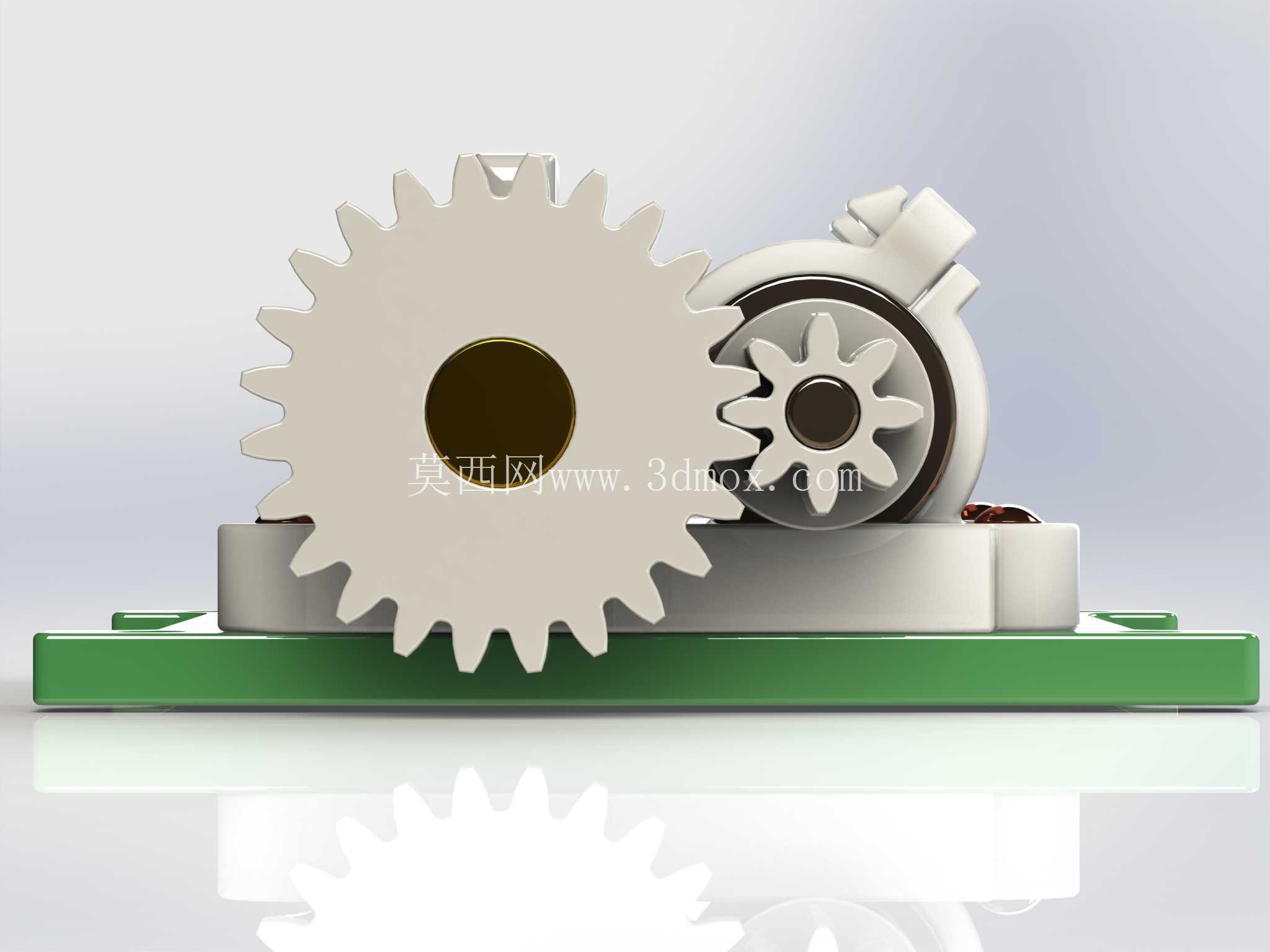

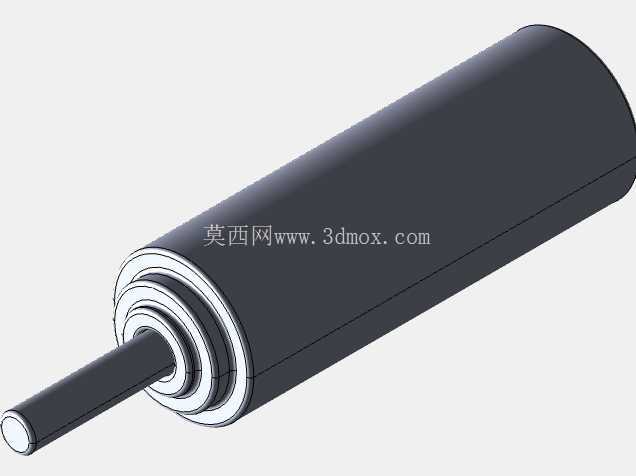

　　在功能特性上，该机构的传动链路经过多级减速匹配，内置的微型直流驱动单元输出的扭矩经过一级齿轮减速后传递给丝杠副，丝杠采用导程极小的精密梯形螺纹，配合滑动导向面的低摩擦设计，能实现亚毫米级的位移控制精度，往复运动的定位重复精度可以满足大部分微型设备的点位驱动需求，不需要额外加装外置位移传感器就能完成基础的位置控制，进一步降低整套驱动单元的成本与安装复杂度。从安装边界来看，该机构的整体外轮廓尺寸控制在极小范围内，底座安装孔的中心距、输出端的连接孔位、齿轮输出端的中心高都做了标准化适配，能直接替换同规格的微型电磁推杆、小型气缸类执行元件，相比气动元件不需要搭配气源管路与电磁阀，控制方式更简单，也不会出现气动元件常见的漏气、推力波动问题；相比同行程的微型电动推杆，该机构的侧向负载承受能力更强，因为导向基座与安装底座为一体化结构，输出端的径向力可以直接传递到安装底座上，不会对内部丝杠副造成额外的偏载，能延长传动部件的使用寿命。

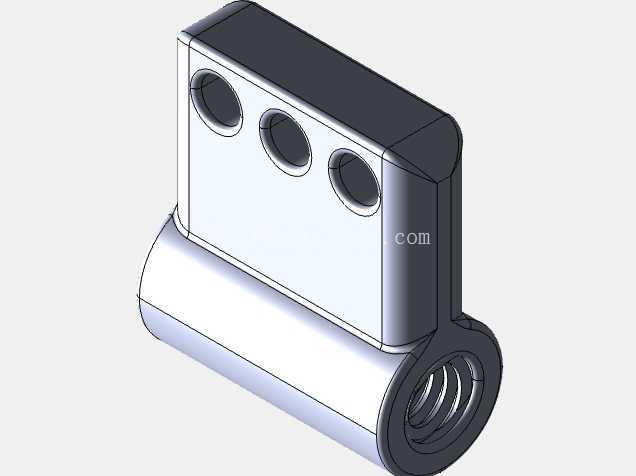

　　设计过程中针对微型机构常见的传动卡顿问题做了专门优化，齿轮啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动回程差超标，也不会因为侧隙过小在温度变化时出现齿轮卡滞；丝杠与滑动座的连接采用浮动式结构，能抵消一部分加工与装配带来的同轴度误差，保证滑动过程全程顺畅无卡滞。在实际选型应用中，这类微型线性伺服机构特别适合安装空间受限、负载不大但对运动平稳性有要求的场合，比如小型自动化设备里的料仓挡料机构、检测设备里的探针升降驱动、消费电子产品组装时的卡扣压合驱动，都可以采用这类集成式驱动部件，不需要设计人员单独设计电机安装座、联轴器、导轨固定座等零散零件，能大幅缩短设备的设计与装配周期，同时集成式结构的装配一致性更好，不会出现零散零件装配时的公差累积问题，设备批量生产时的调试工作量也能明显降低。
