250KVA三相干式配电变压器结构设计

项目分类:变压器 发布时间:2025-02-02 ID:915899
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计
  • 250KVA三相干式配电变压器结构设计

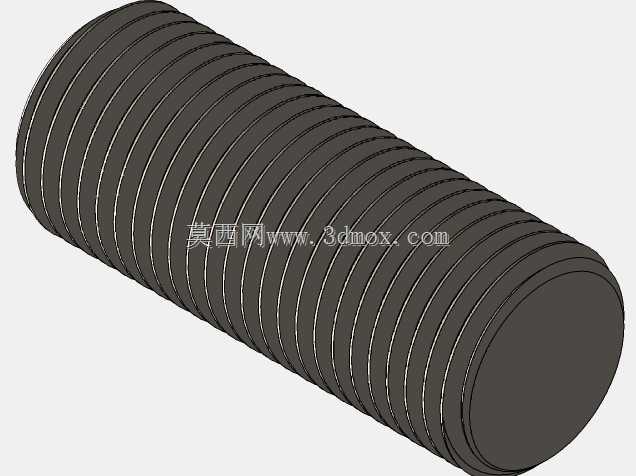

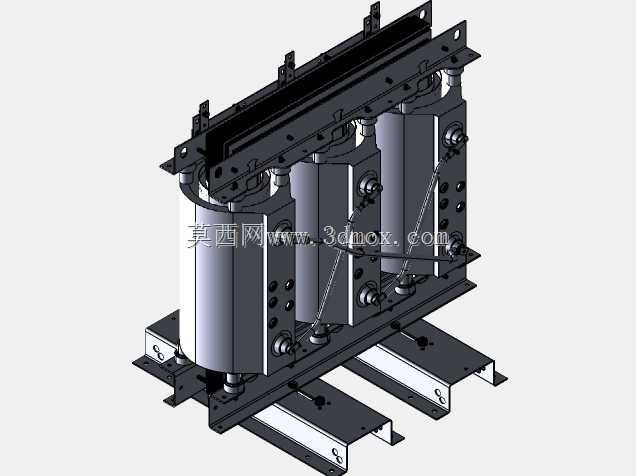

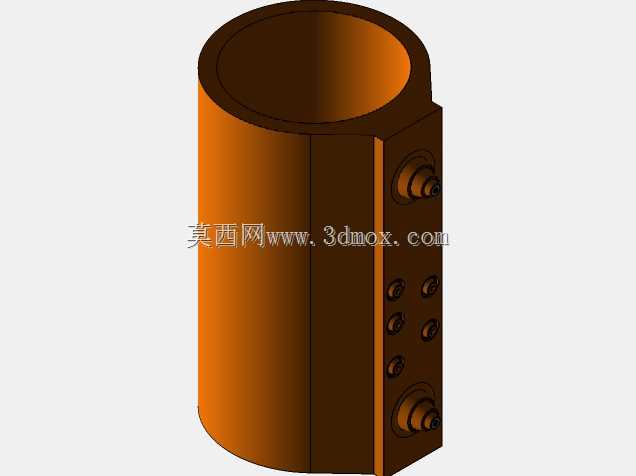

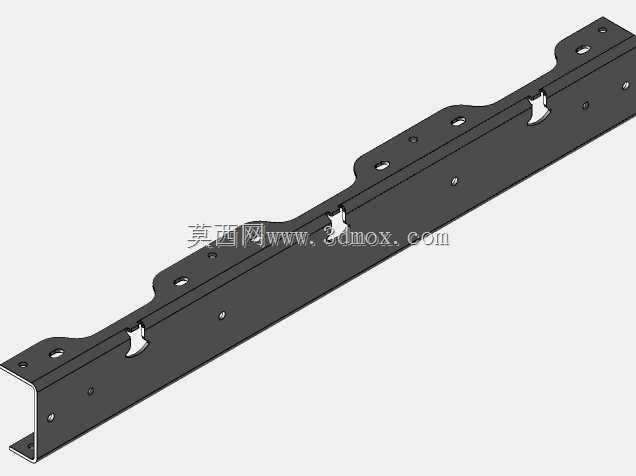

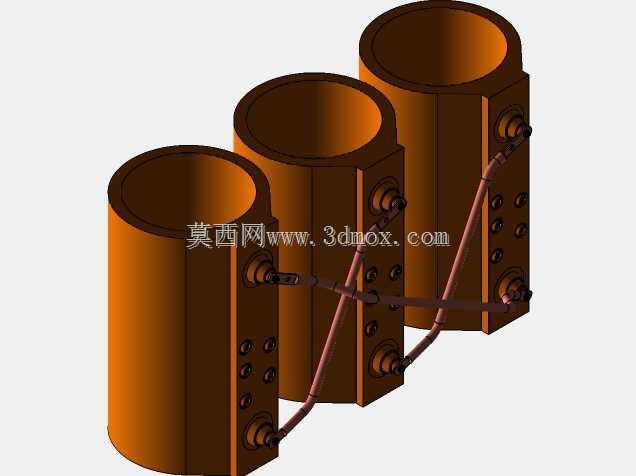

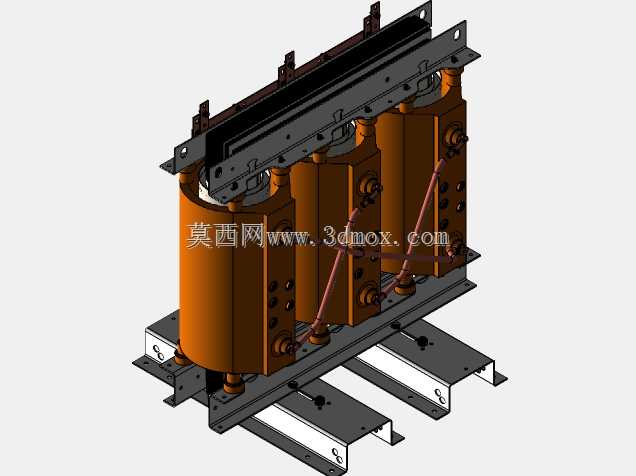

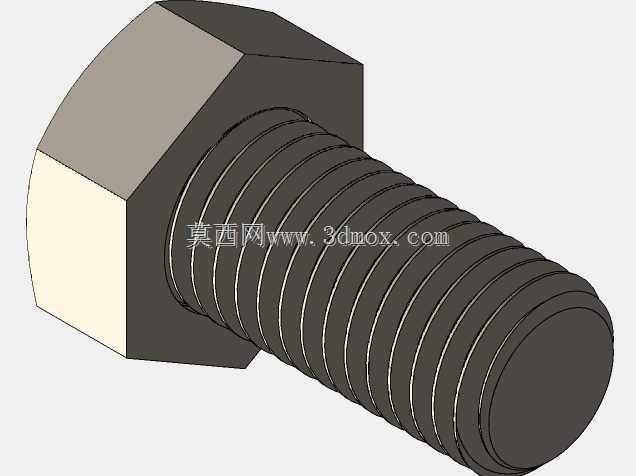

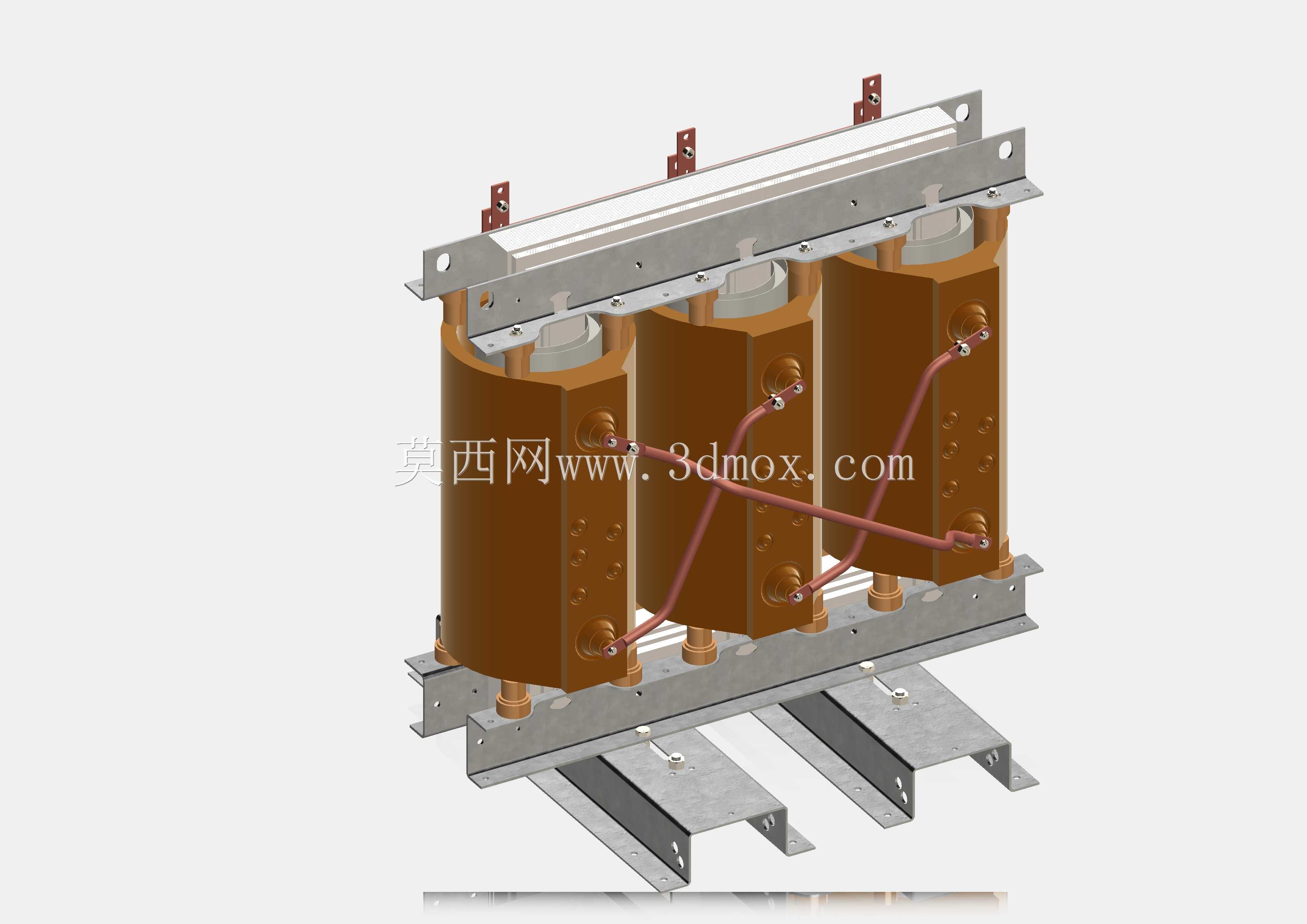

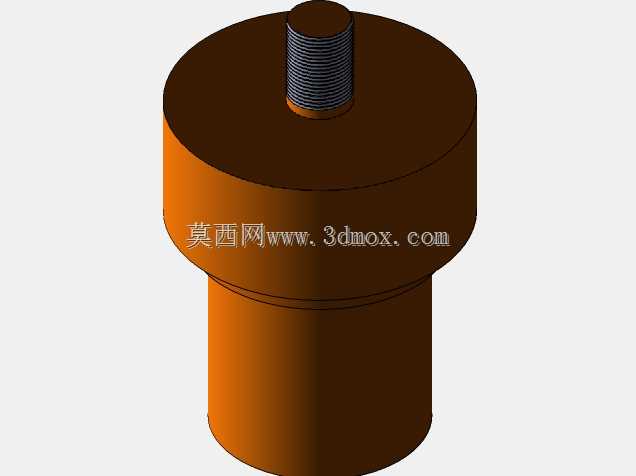

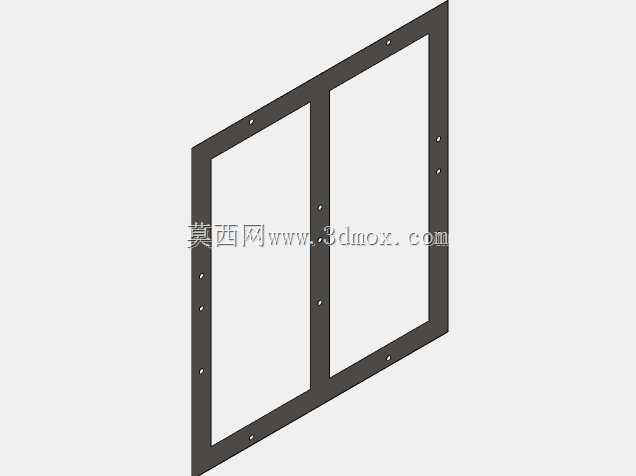

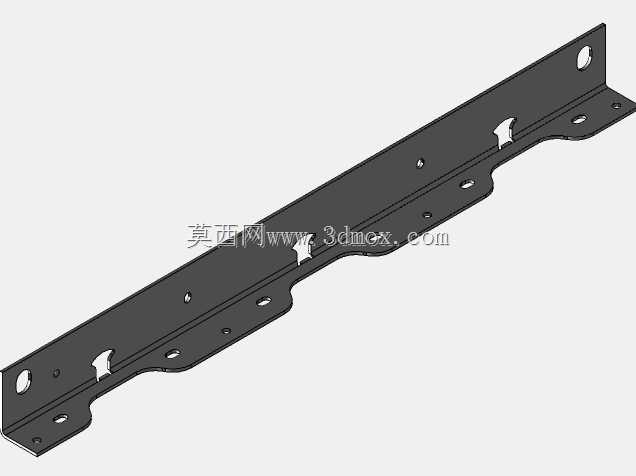

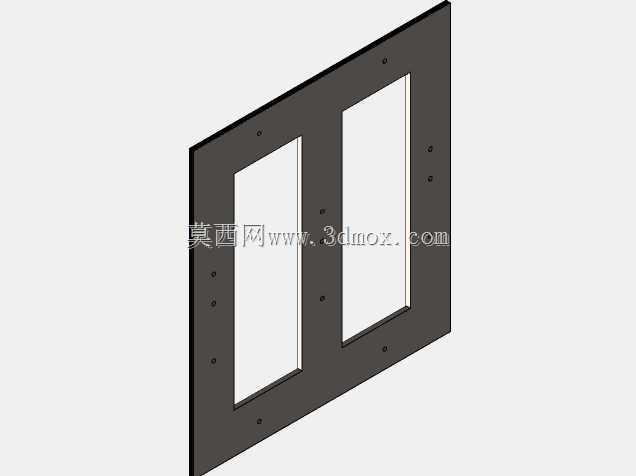

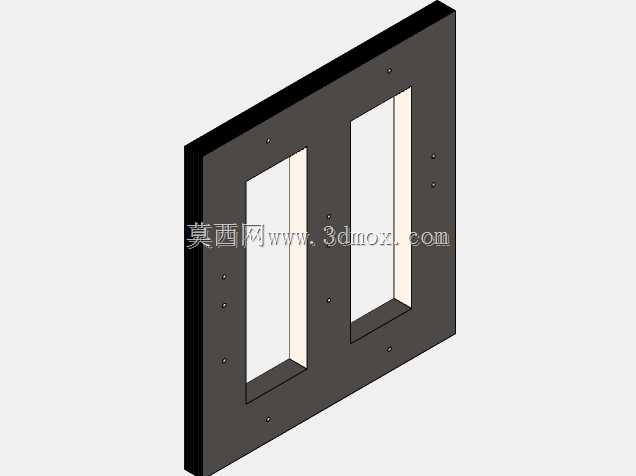

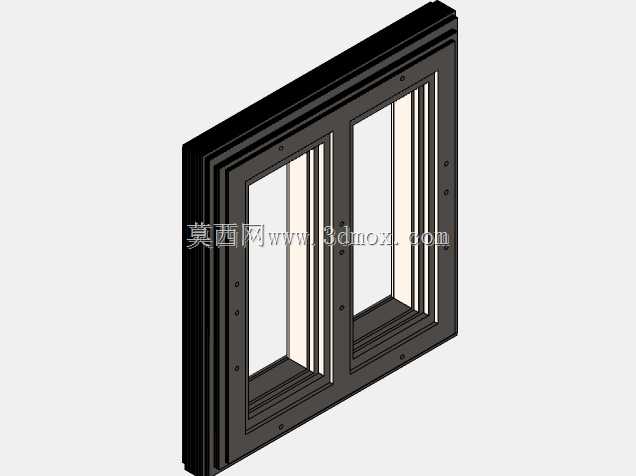

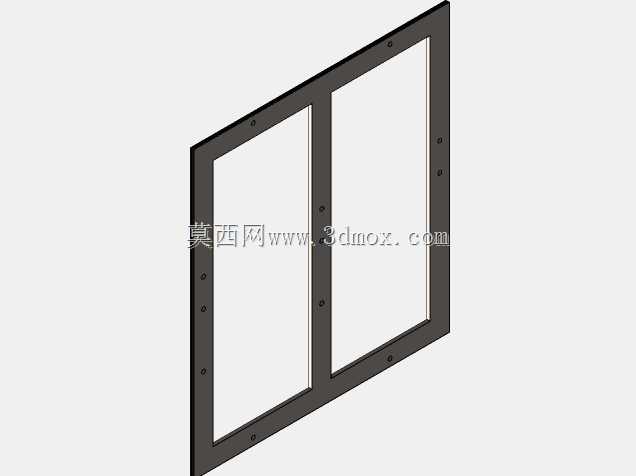

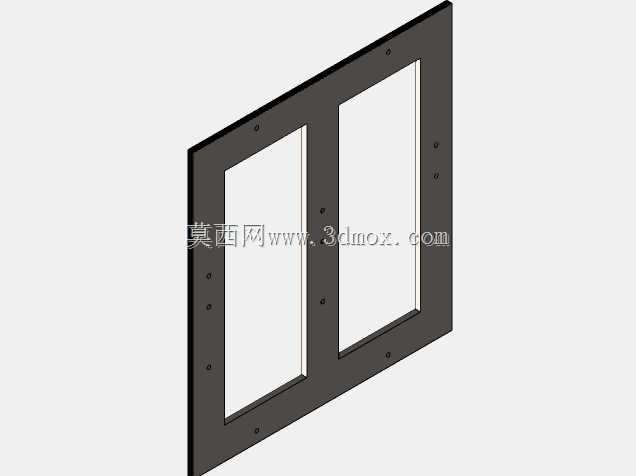

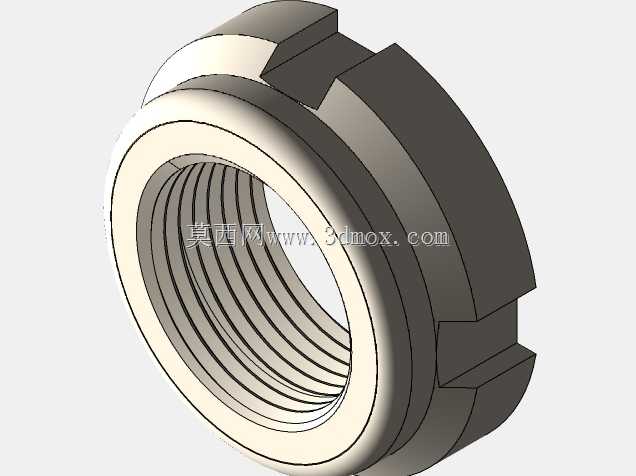

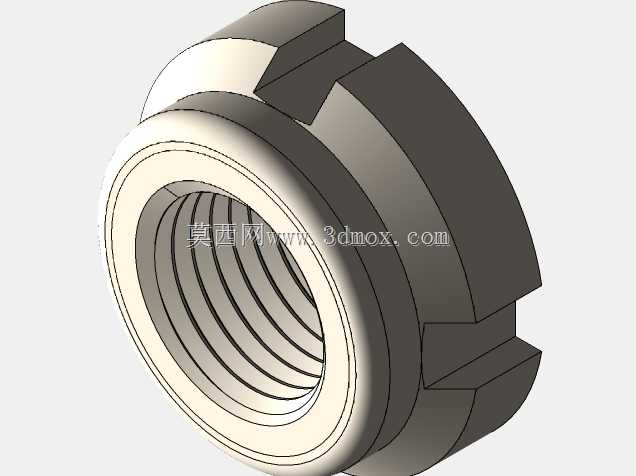

  从结构设计逻辑来看,这款三相变压器采用三柱式铁芯排布,三个绕组同轴套装在对应铁芯柱上,绕组采用环氧树脂浇注绝缘结构,高低压绕组之间设置绝缘筒隔断,绕组端部做了圆弧倒角处理避免电场集中,降低局部放电风险;绕组外部的夹件采用型钢焊接成型,上下夹件通过拉螺杆拉紧,既可以固定铁芯与绕组的相对位置,也能承受短路工况下绕组产生的轴向电动力,避免绕组变形移位。高压侧绕组的连接端子设置在绕组外侧,采用铜排引出并预留了标准螺栓连接孔,方便现场与高压进线电缆做压接固定;低压侧的连接母排做了镀锡处理,降低接触电阻,母排之间的绝缘距离严格按照10kV电压等级的安全间隙设计,避免运行中出现闪络放电。在工业厂房配电、商业综合体供电、数据中心后备供电这类对消防等级有硬性要求的场景里,油浸式变压器因绝缘油存在燃点风险无法适配,250KVA干式变压器就成为了低压侧0.4kV配电层级的核心变压设备,承担着将10kV中压电降压至生产、生活可用低压电的核心功能,不需要配套储油池、排油设施,安装在室内配电房时也无需额外做防火隔断,运维过程中没有绝缘油泄漏、变质的隐患,日常巡检仅需检测绕组温度、紧固连接排螺栓即可,运维成本远低于同容量油浸式设备。

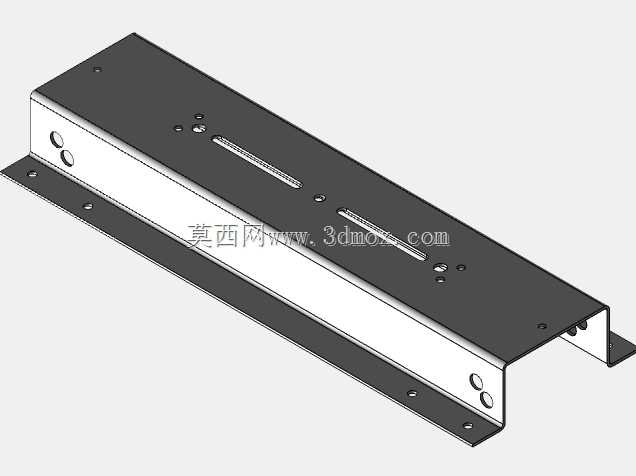

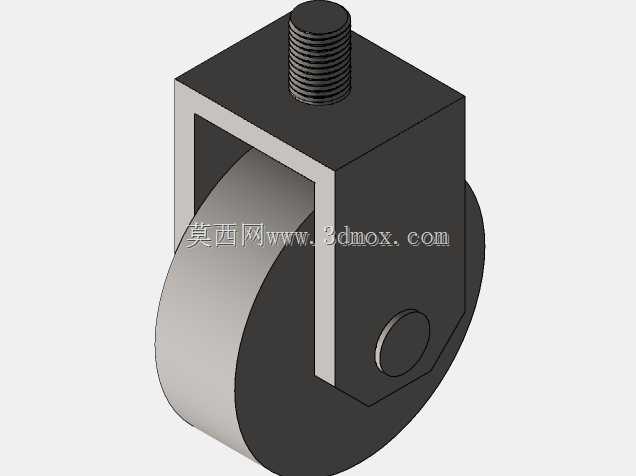

  顶部的夹件上预留了吊装孔位,孔位做了加厚焊接处理,满足整台设备的吊装承重要求,吊装时可以直接通过顶部吊耳将设备整体吊运至安装位,不需要额外做吊装工装。底部的安装底座采用折弯型钢焊接成型,底座上开有长条形安装孔,孔位间距适配常规配电房的变压器安装基础槽钢尺寸,现场安装时可以通过长孔微调设备位置,补偿基础施工的尺寸误差;底座下方预留了100mm左右的间隙,方便低压侧母排从下方走线连接到低压进线柜,同时也能给底部通风留出通道,配合绕组上下的气道形成自然对流散热,保证额定负载下绕组温升控制在绝缘等级允许的范围内。

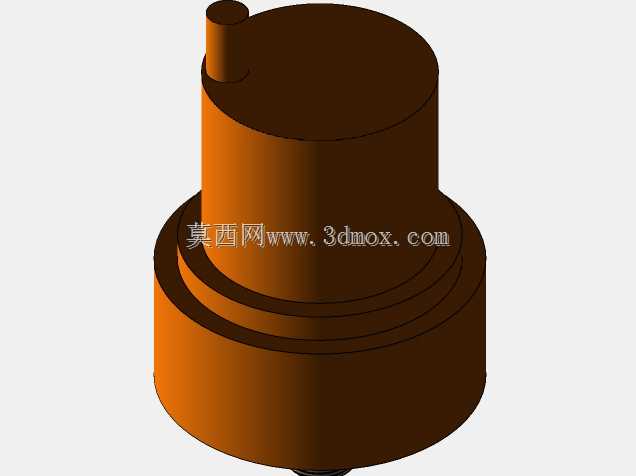

  绕组之间的连接母排采用绝缘套管做护套,既可以避免运维人员误触带电部位,也能防止金属异物掉落造成母排间短路;夹件上预留了温度传感器的安装位,可以在每个绕组的热点位置预埋PT100测温元件,配套温度控制器实现超温报警、超温跳闸的保护功能,避免设备长期过热运行缩短绝缘寿命。设计过程中对所有结构件的受力做了校核,上下夹件的厚度、拉螺杆的直径都按照250KVA容量下的短路电动力计算取值,保证出口短路时结构件不会出现塑性变形;所有金属结构件都做了镀锌或喷塑处理,提升防锈耐腐蚀能力,适配配电房内可能存在的潮湿环境。

  绕组的气道设计沿着轴向均匀分布,气道宽度经过散热仿真优化,保证空气可以顺着气道带走绕组运行产生的热量,在强迫风冷条件下还可以带1.2倍额定负载短时运行,满足短时过载的供电需求。高压侧的分接端子设置在绕组端部,通过连接片调整匝数比,可以在额定电压±5%的范围内调整输出电压,适配电网电压的波动,保证低压侧输出电压稳定在允许偏差范围内。整个设备的外形尺寸充分考虑了标准配电房的通道宽度、门体尺寸,整体宽度控制在1.2米以内,深度控制在1米以内,高度控制在1.5米左右,方便现场搬运进门,不需要拆解设备就能完成就位安装;设备的重心经过校核,落在底座中心区域,安装后不会出现偏载倾斜的问题,底部的安装孔位还预留了接地螺栓的连接位置,可以直接与配电房的接地网可靠连接,保证设备外壳始终处于地电位,避免漏电风险。
