E-Flite480无刷外转子航模电机三维设计

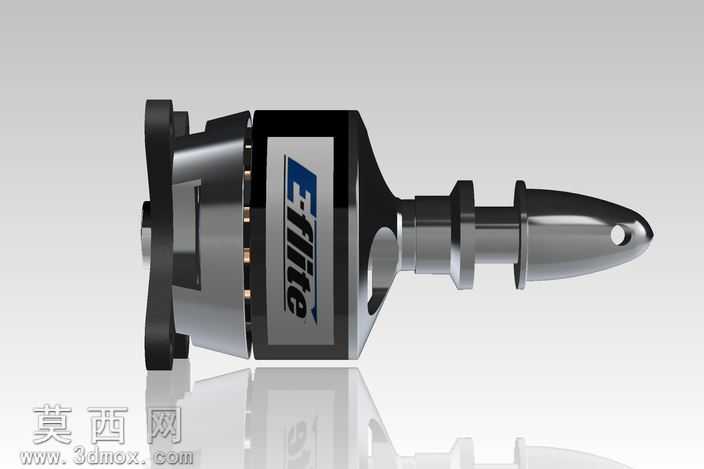

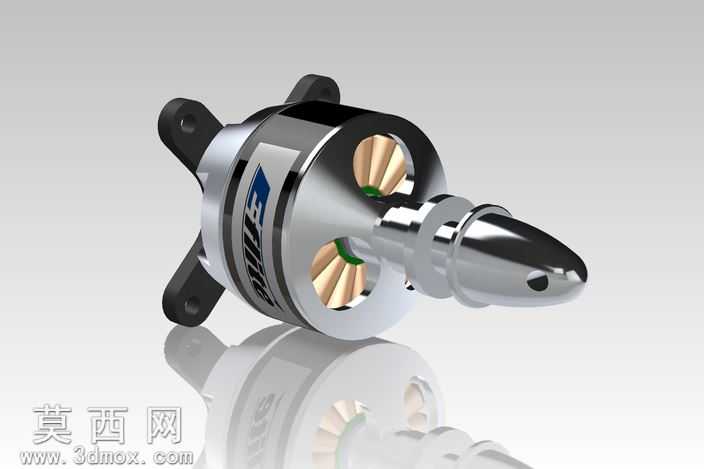

本作品为适配RC固定翼航模设计的E-Flite480规格无刷外转子电机三维建模成果，建模过程围绕航模动力部件的实际装配需求与运行特性展开，首先基于航模电机的真实尺寸参数完成基础轮廓搭建，优先确定电机安装座的孔位间距、中心轴同轴度、转子外壳直径等核心装配基准，确保模型可直接匹配常见480级航模的电机安装位。建模阶段采用多实体拆分设计思路，将电机划分为十字安装座、定子绕组总成、永磁转子外壳、流线型整流桨夹、尾部出线端五个独立结构模块，各模块间预留符合实际生产公差的装配间隙，还原真实无刷电机的层叠装配逻辑。材质渲染环节针对不同部件的物理特性做了精细化区分：十字安装座采用哑光黑色高强度工程塑料材质，模拟玻纤增强尼龙的磨砂质感，表面添加细微的合模线纹理提升真实感；转子外壳采用抛光镀铬金属材质，调整反射参数还原航模电机铝合金外壳经阳极氧化后高光银亮的金属质感，表面印刷的品牌标识采用凹凸贴图处理，模拟真实丝印的附着效果；定子绕组部分做了分层材质处理，铜线绕组呈现紫铜金属的半哑光光泽，绕组间的绝缘纸添加浅米黄色哑光质感，还原定子内部的层叠结构；前端整流桨夹采用亮面镀铬金属材质，曲面部分做了高光反射优化，还原桨夹流线型外形的空气动力学设计特征，桨夹中心的顶丝孔做了内凹螺纹细节刻画，还原真实的锁紧结构。结构设计上重点还原了外转子电机的核心特征：转子外壳包裹定子的布局形式，外壳侧面的镂空通风槽做了等距阵列处理，槽边添加细微倒角，既还原真实电机的散热结构，也避免渲染时出现锐利边缘的失真问题；定子与转子间的气隙宽度严格参照真实无刷电机的0.2-0.3mm标准间隙设置，保证结构还原的准确性；尾部出线端添加了硅胶线材的柔性建模，线材表面做哑光橡胶质感处理，还原航模电机耐高温硅胶线的材质特征。整体建模过程兼顾了外观还原度与结构实用性，所有曲面均做了G2连续优化，避免出现曲面褶皱、破面等问题，渲染时采用影棚柔光环境，添加地面反射效果突出电机金属外壳的质感，模型可直接用于航模整机装配模拟、产品展示渲染、3D打印验证等场景，能够为RC航模的动力系统匹配设计提供精准的三维参考。
