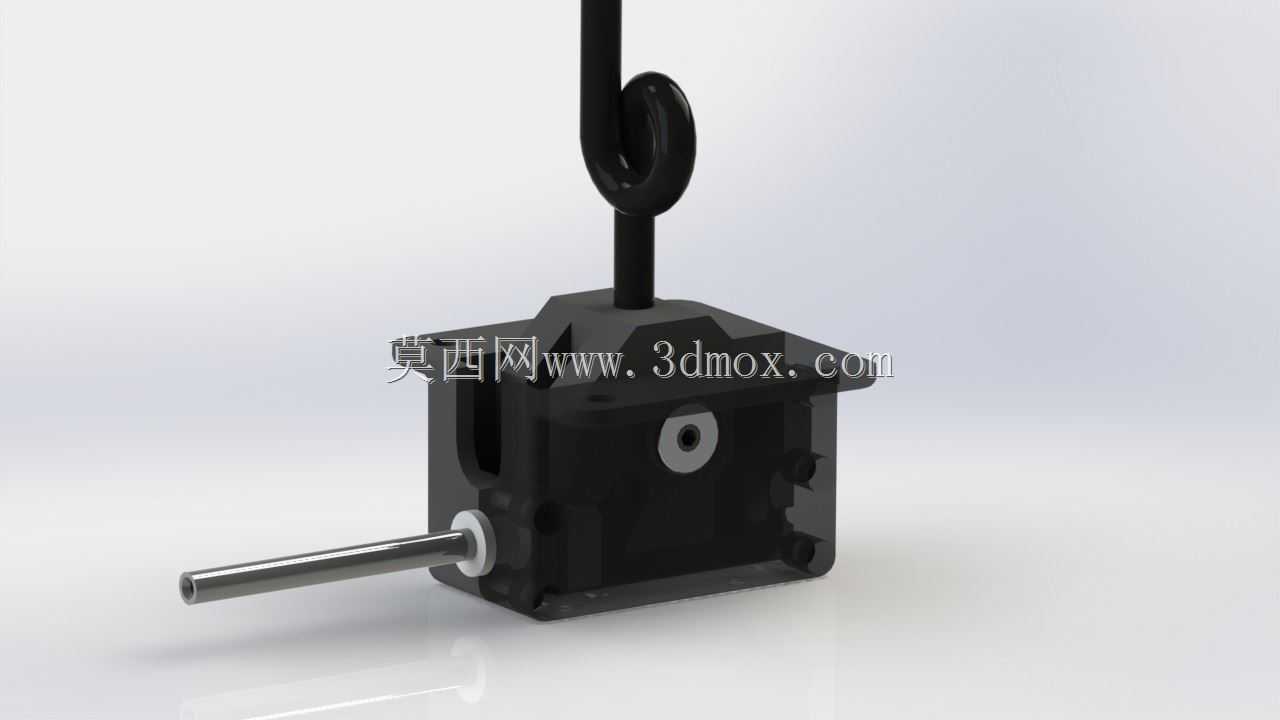

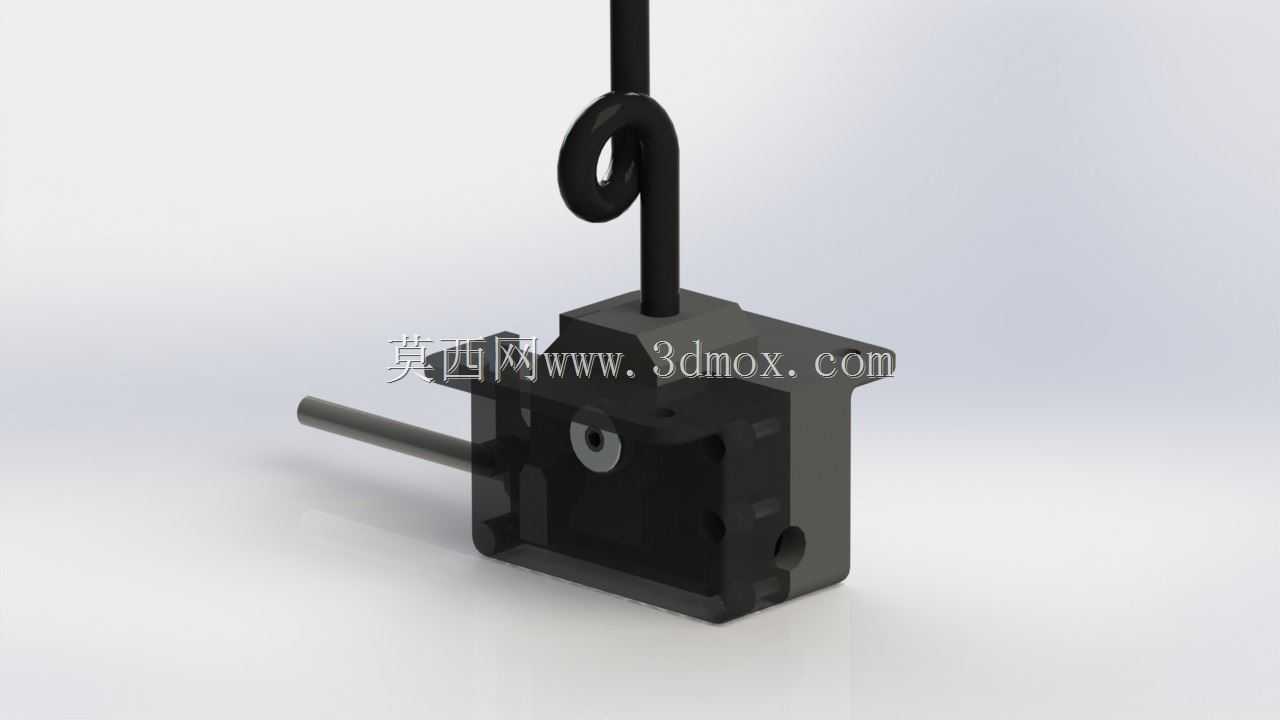

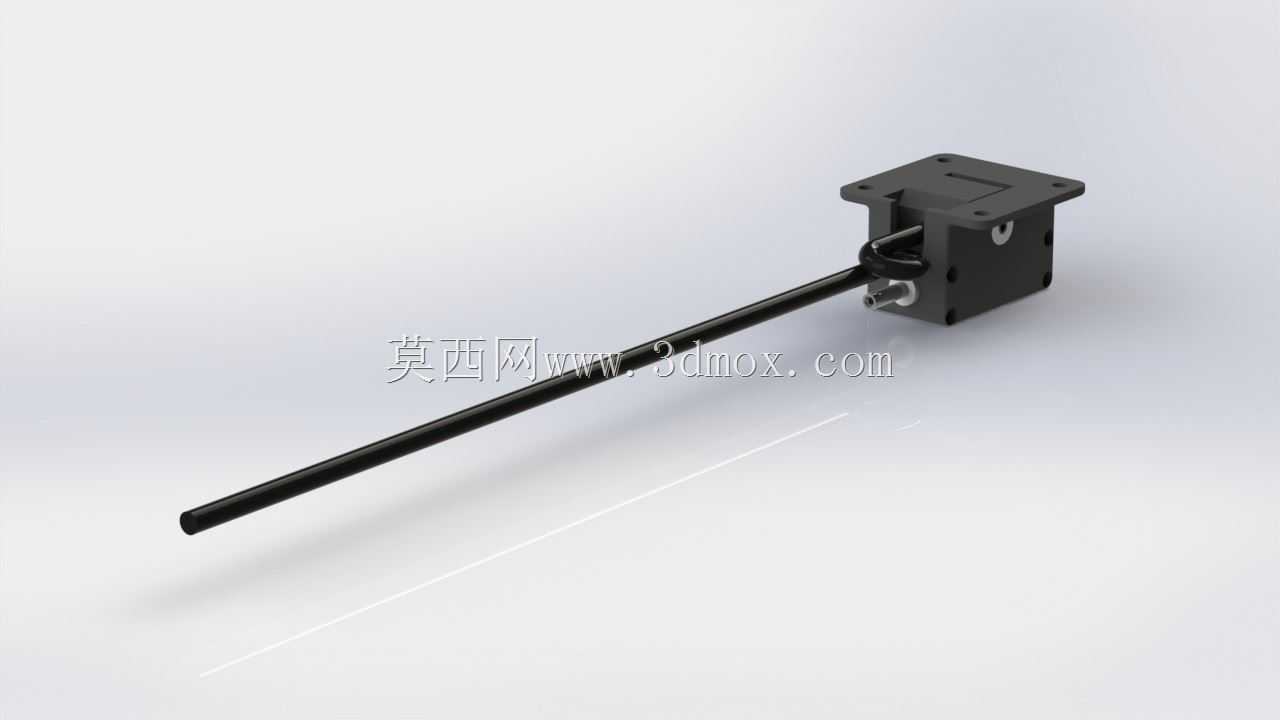

罗巴特90度机械缩回线缆传动结构

这款90度转向的机械缩回结构，常配套小型轮式移动机器人、遥控 hobby 类模型设备使用，核心作用是实现3/16规格线缆的定向收放与转向传动，解决小型移动设备上线缆随动过程中易缠绕、走线角度受限的问题。从实际应用场景来看，这类结构多安装在小型机器人底盘的侧部或上部安装位，配合行走轮的动作完成线缆的同步收放，比如在有线遥控的小型探测机器人、教学类机器人实训平台上，这类结构可以避免线缆在设备转向、行进过程中剐蹭地面或者勾挂障碍物，保证走线路径始终处于可控范围。从功能特性上看，结构采用90度转向的传动布局，输入轴沿水平方向伸出，可直接对接驱动轮轴或者小型驱动舵机的输出端，顶部的挂环结构用于固定线缆端头，通过内部的传动副带动挂环沿竖直方向做往复伸缩动作，实现线缆的收回与放出，传动过程中行程限位做在壳体内部，不需要额外加装外置限位开关，简化了整体装配流程。设计思路上优先考虑了小型设备的安装空间限制，整体壳体采用方正的紧凑型布局，所有传动部件都集成在封闭壳体内，既可以避免户外使用时灰尘、杂物进入传动间隙造成卡滞，也能减少外露部件对设备整体走线的干扰；水平伸出的输出轴做了轴肩定位设计，装配时可以直接卡入安装支架的对应孔位，不需要额外设计轴向固定结构，降低了配套安装的加工难度。安装边界方面，壳体底部为平整安装面，预留了对应安装孔位，可直接固定在厚度2-5mm的设备安装板上，水平输出轴的伸出长度适配常规小型轮组的安装间距，顶部挂环的伸缩行程满足3/16线缆的常规收放长度需求，安装时只需要保证输出轴与驱动轮轴的同轴度误差在允许范围内，即可保证传动顺畅无卡滞。实际选型使用时，这类结构不需要额外做复杂的适配修改，可直接配套标准规格的行走轮、小型驱动件使用，对于做小型机器人原型开发、遥控模型改装的从业者来说，能大幅缩短结构设计与装配的周期，避免从零开始设计转向收线结构带来的公差匹配问题。
