小型桌面级DIY数控加工与3D打印一体机

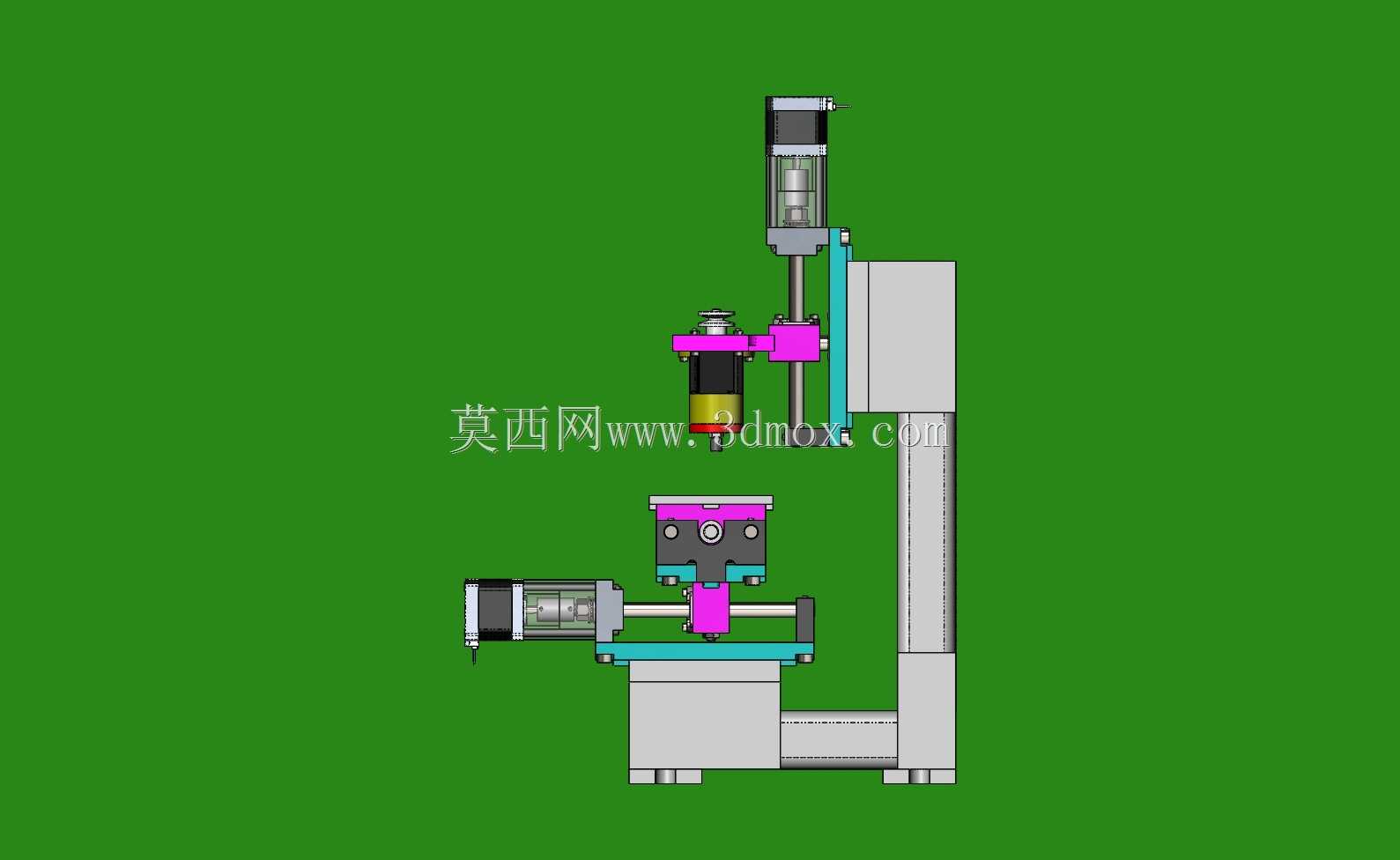

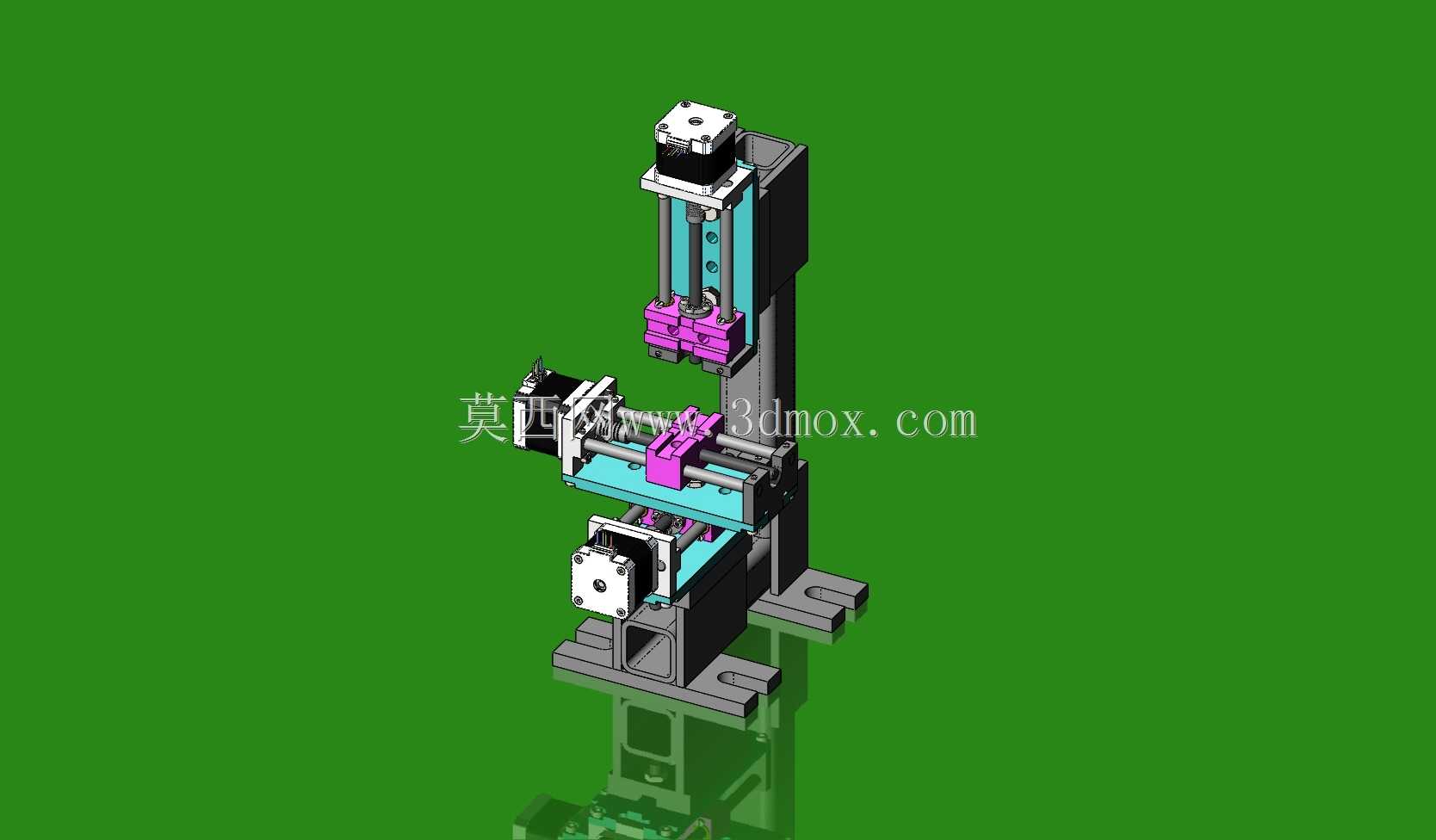

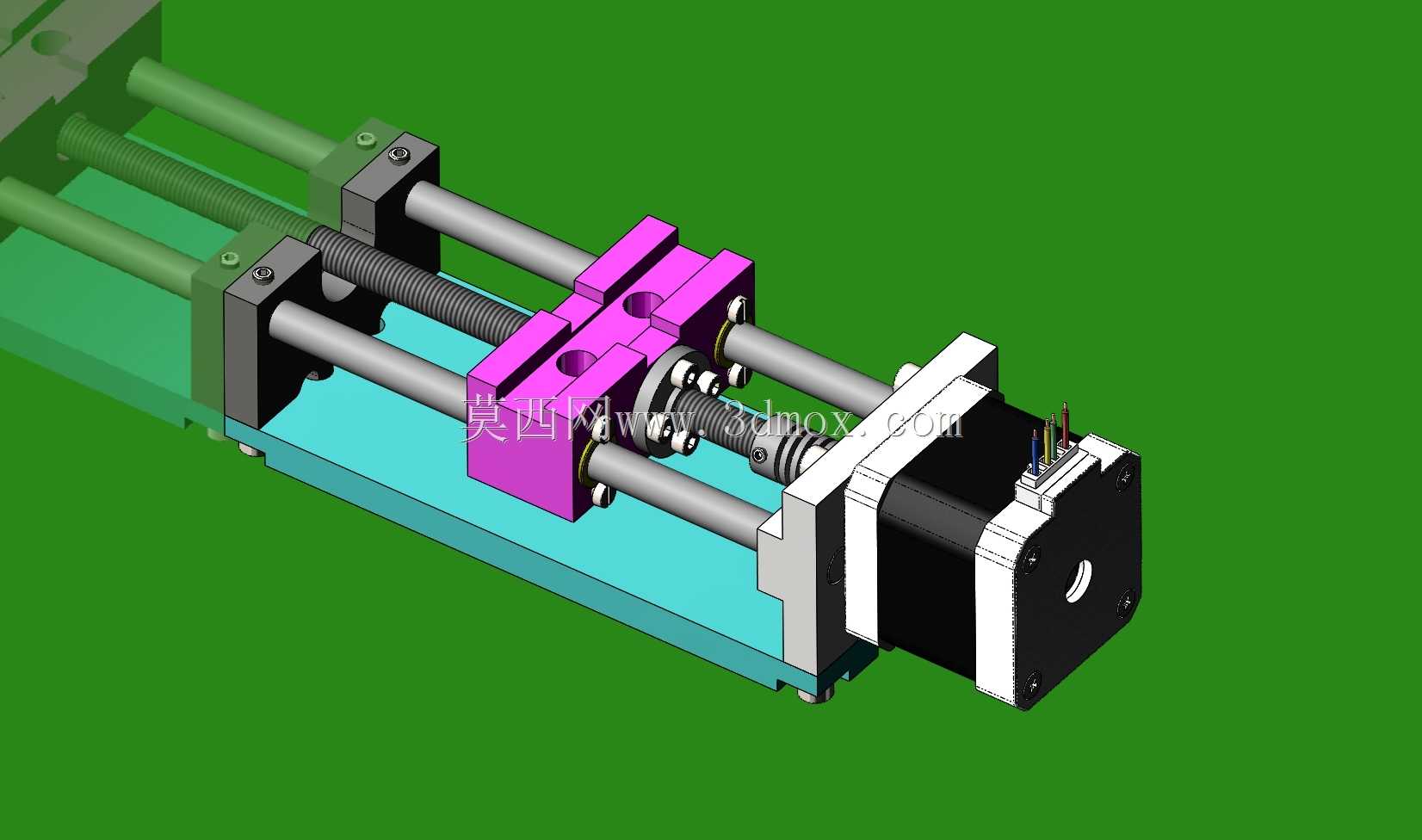

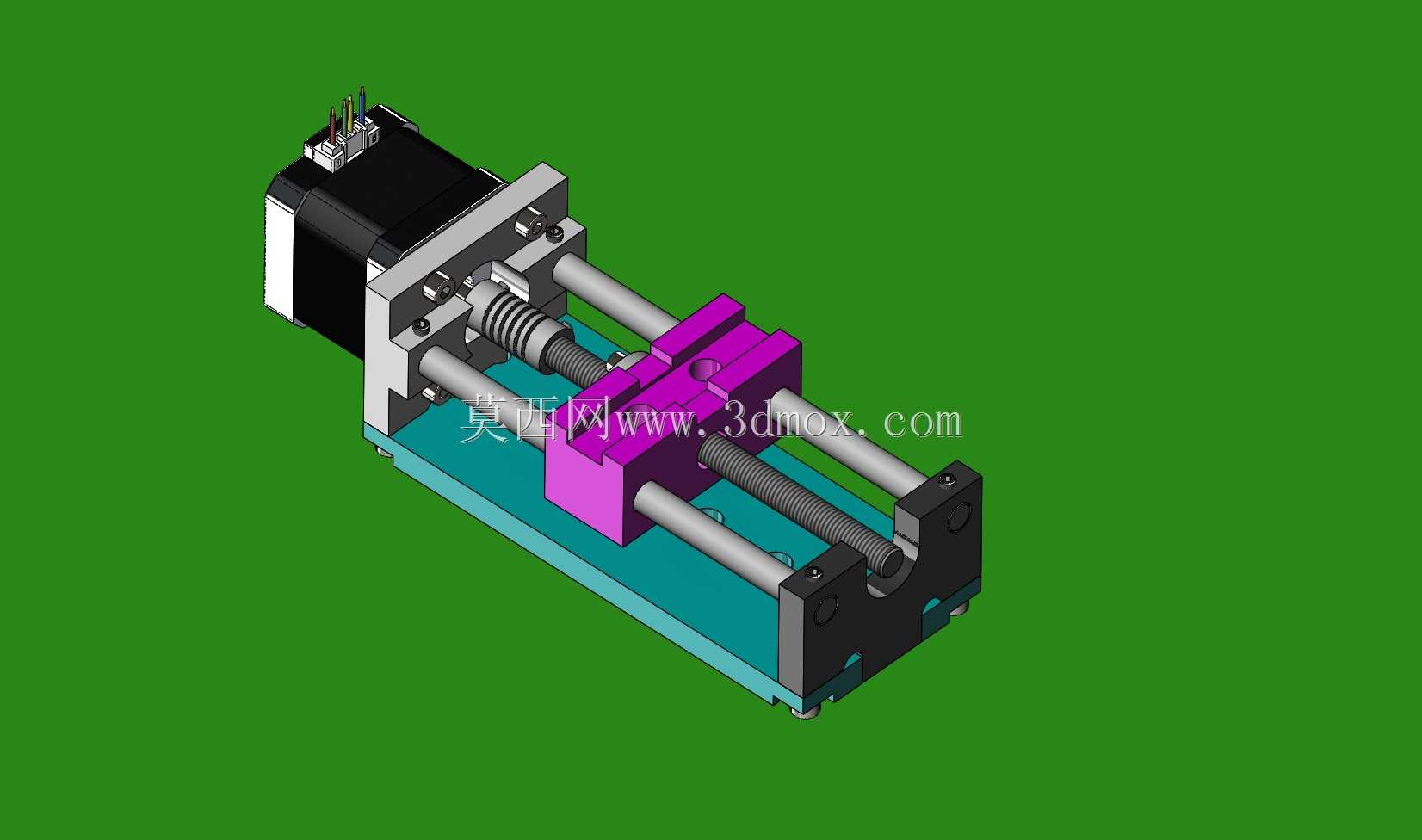

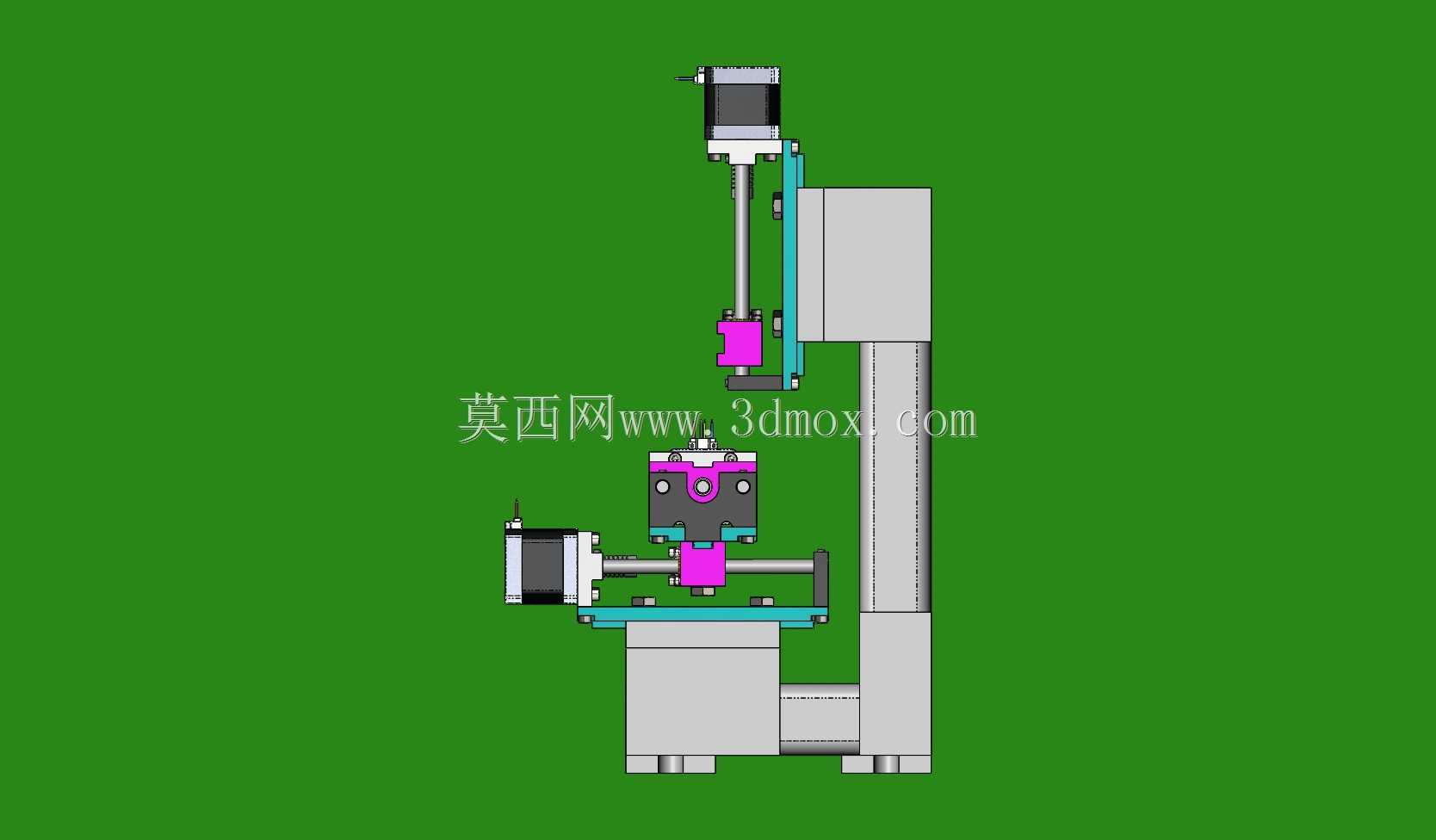

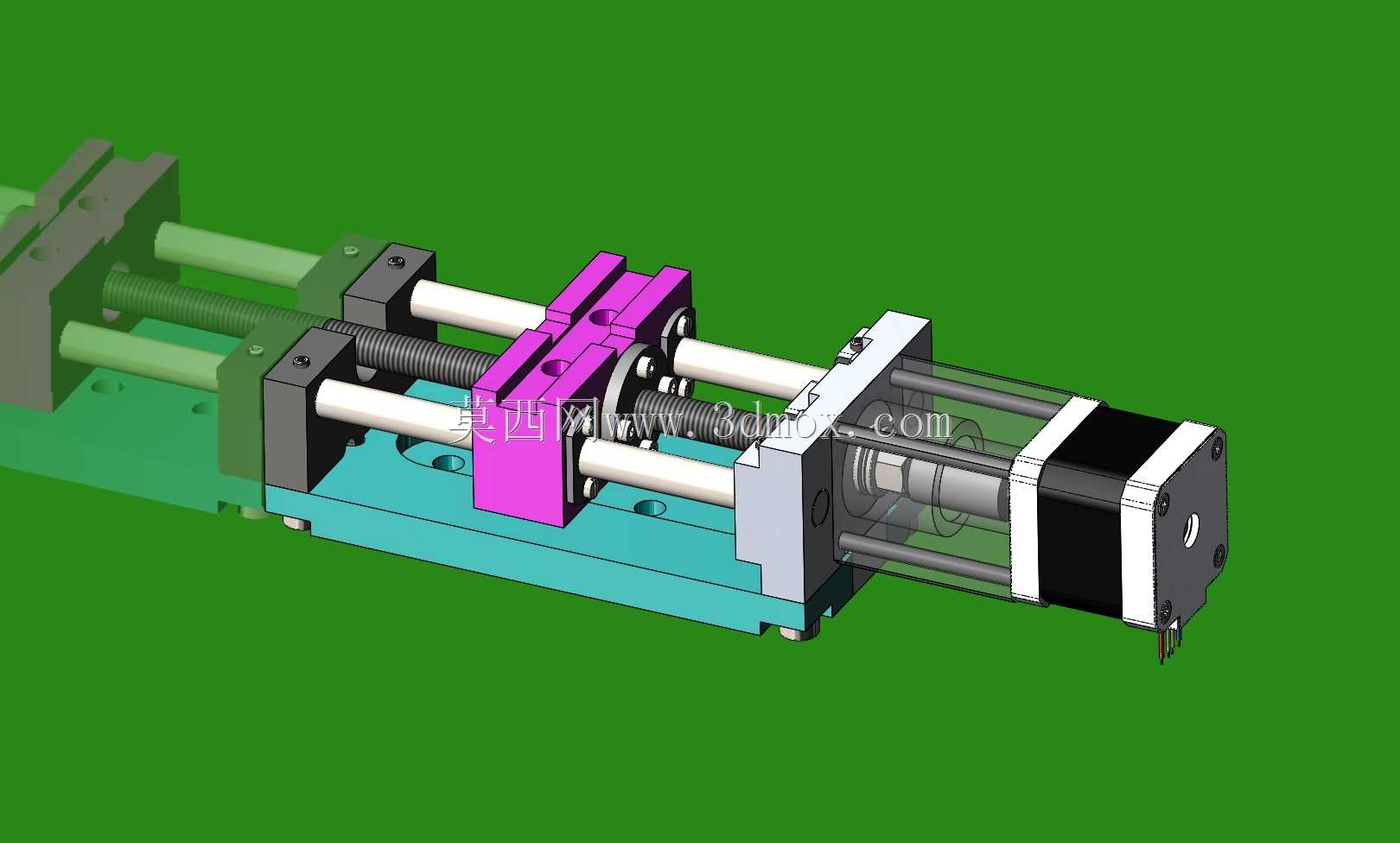

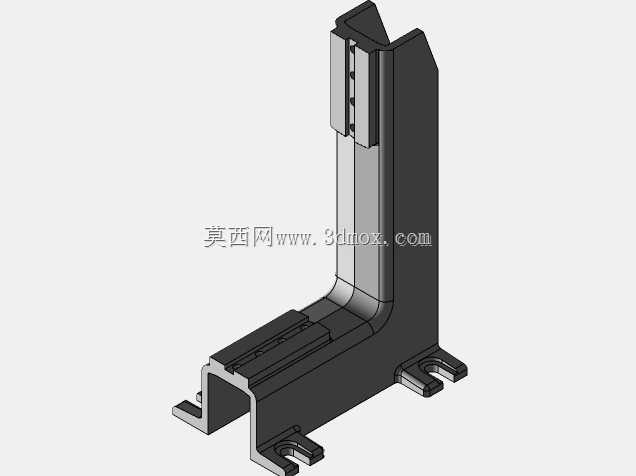

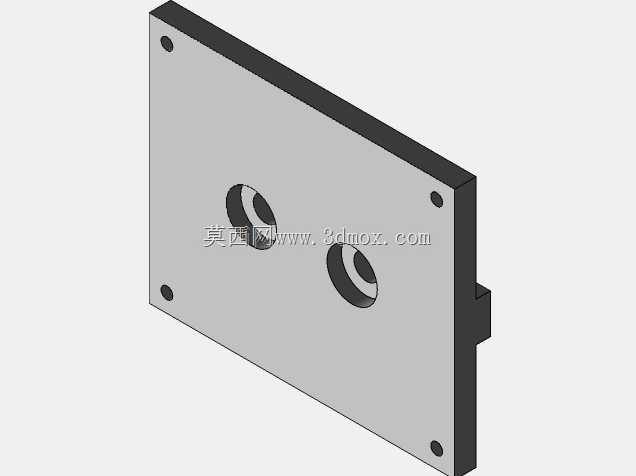

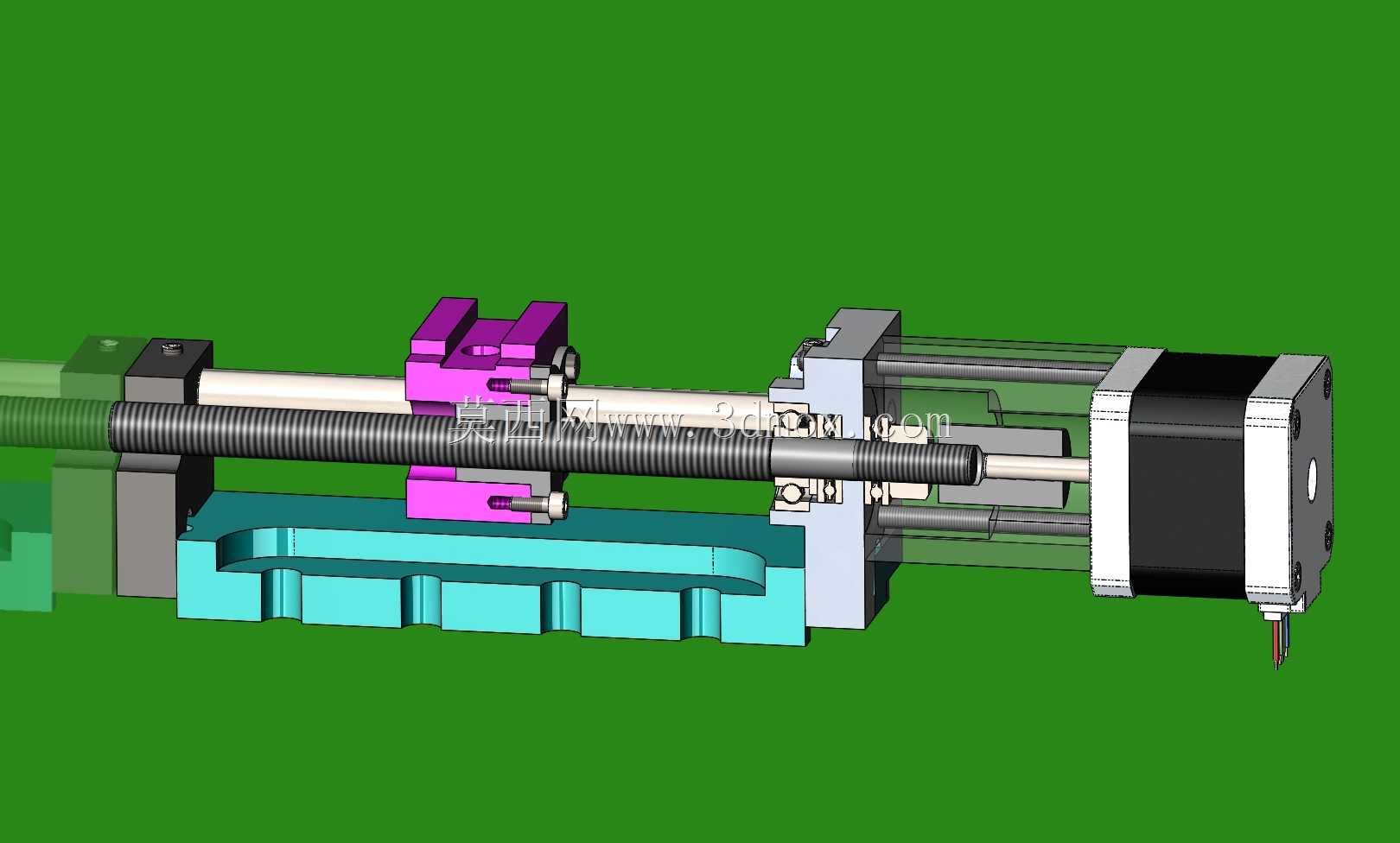

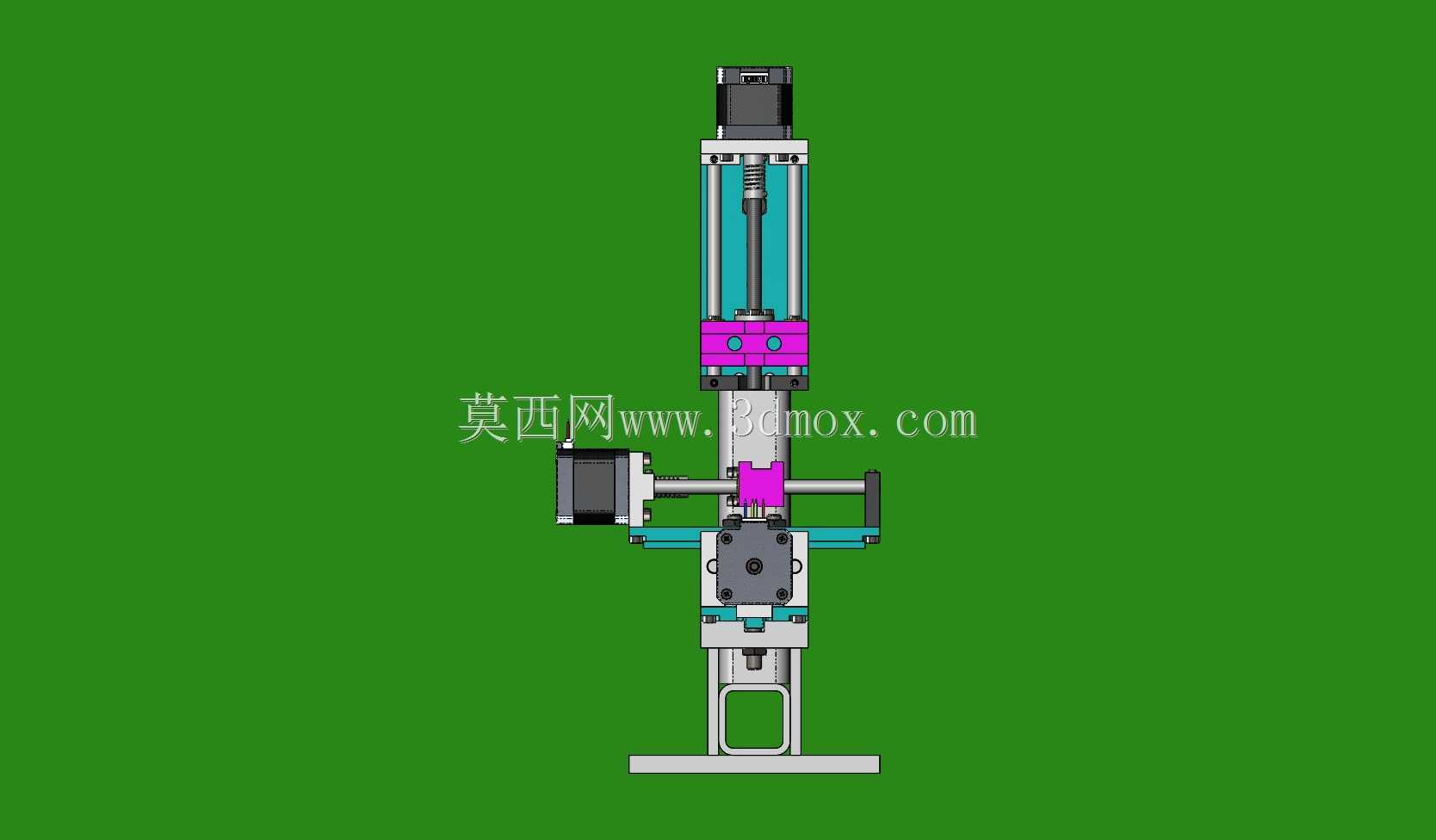

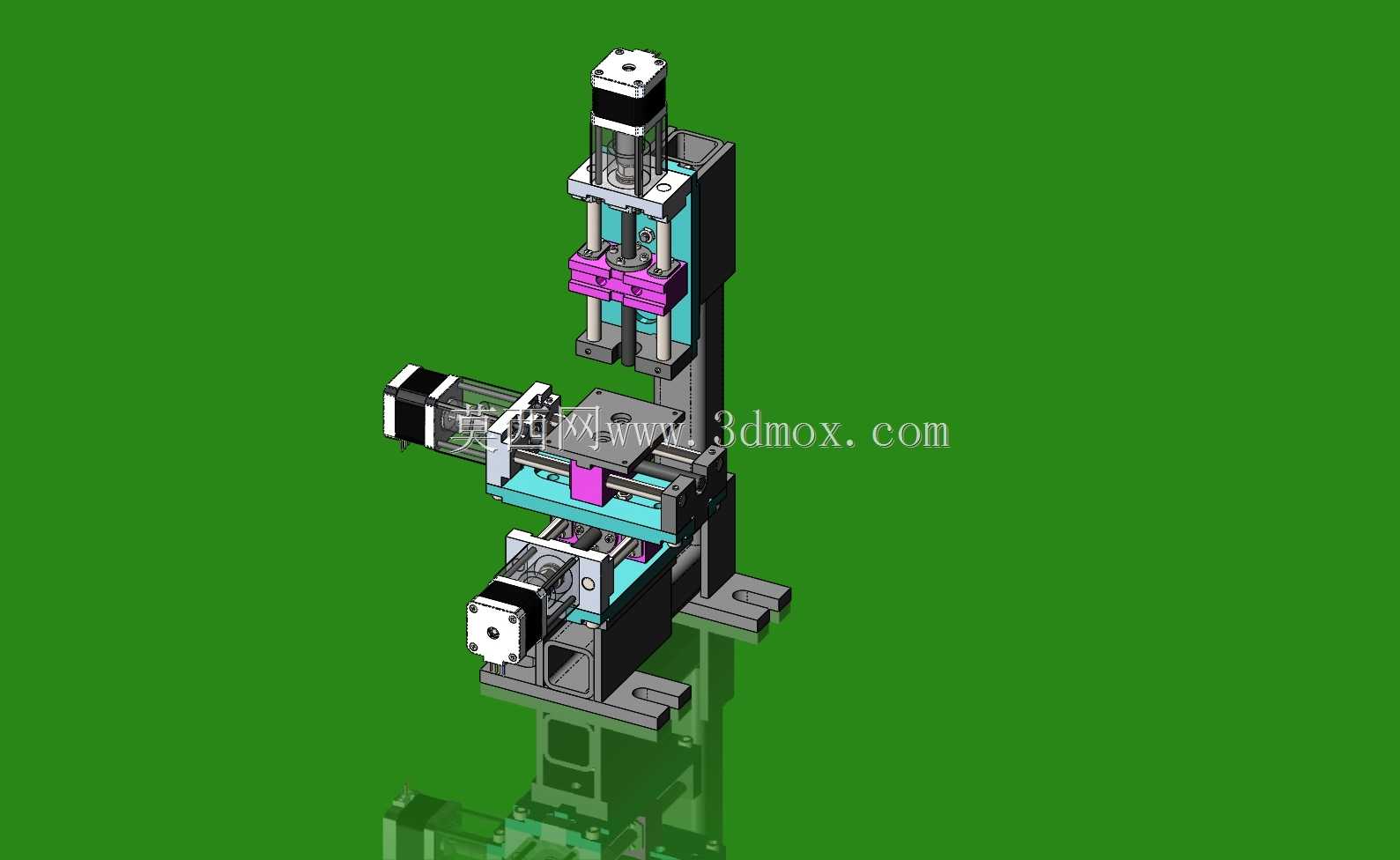

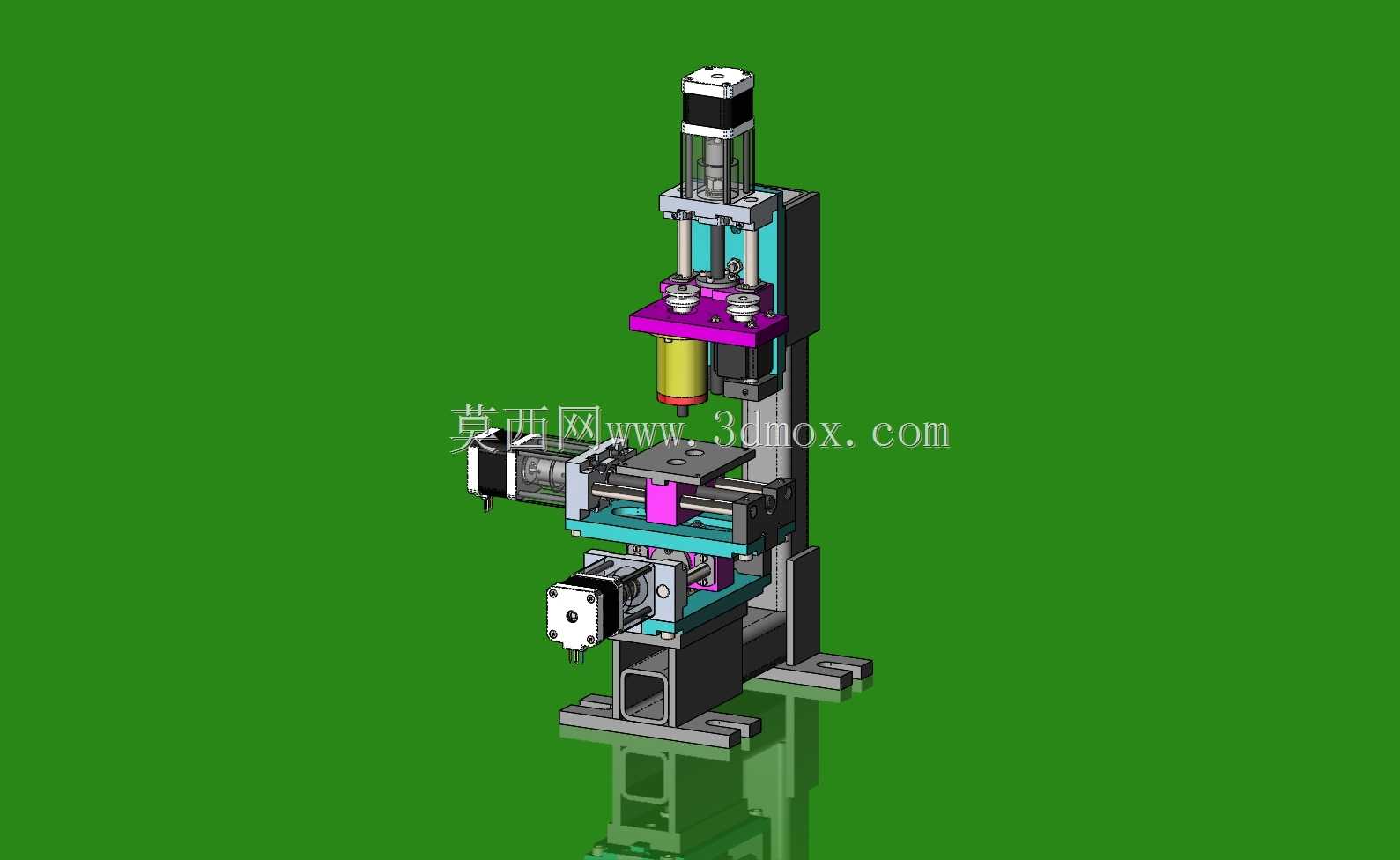

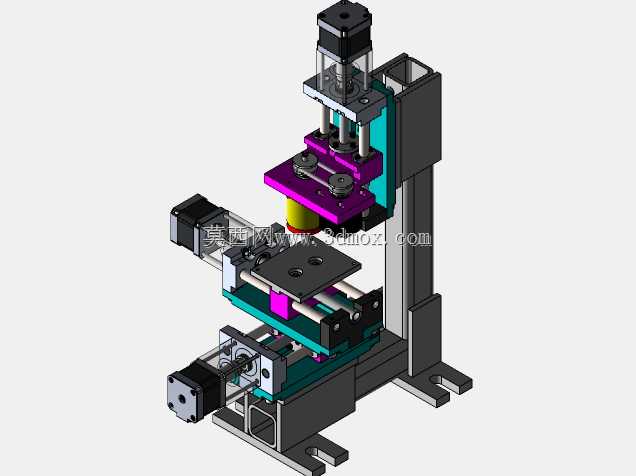

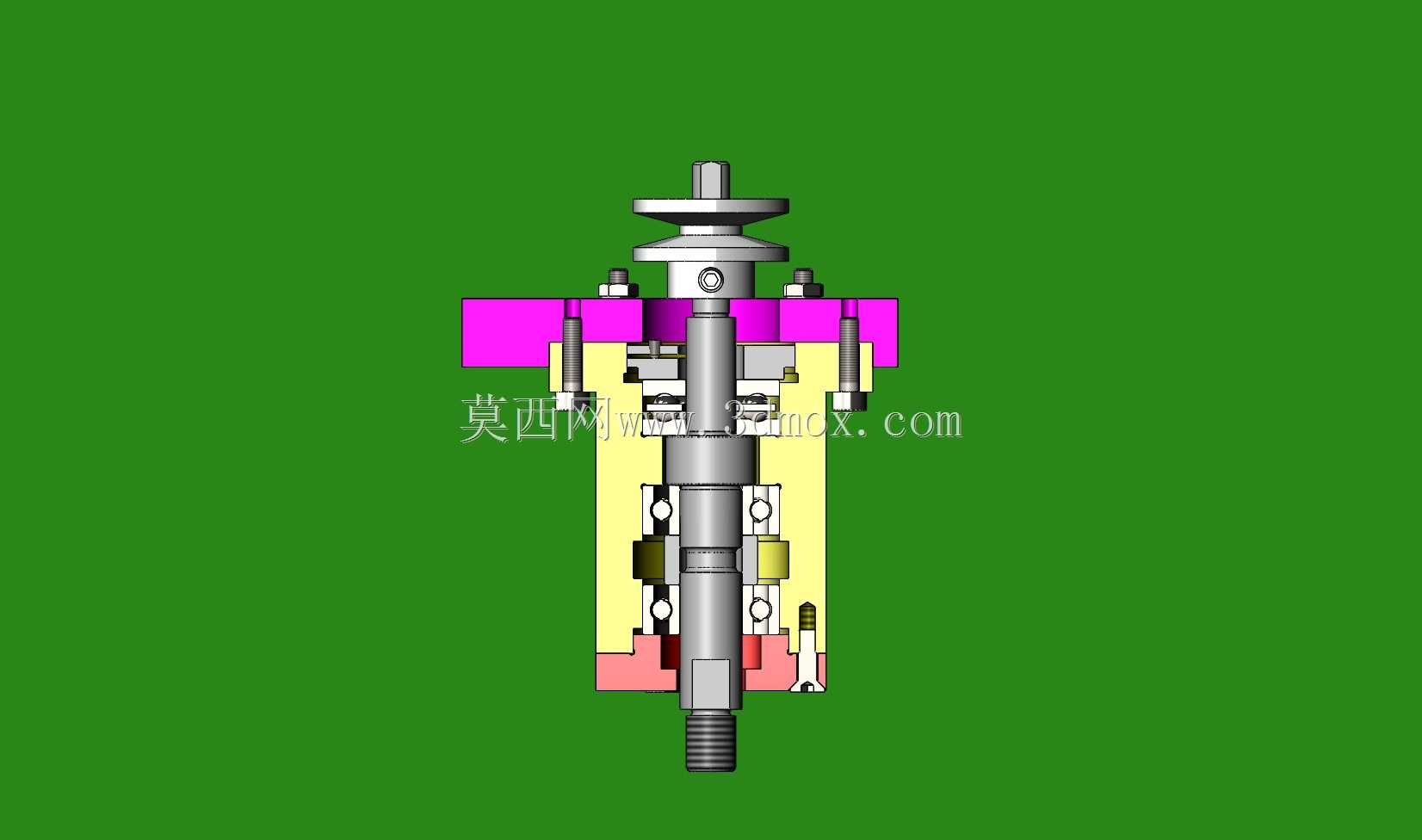

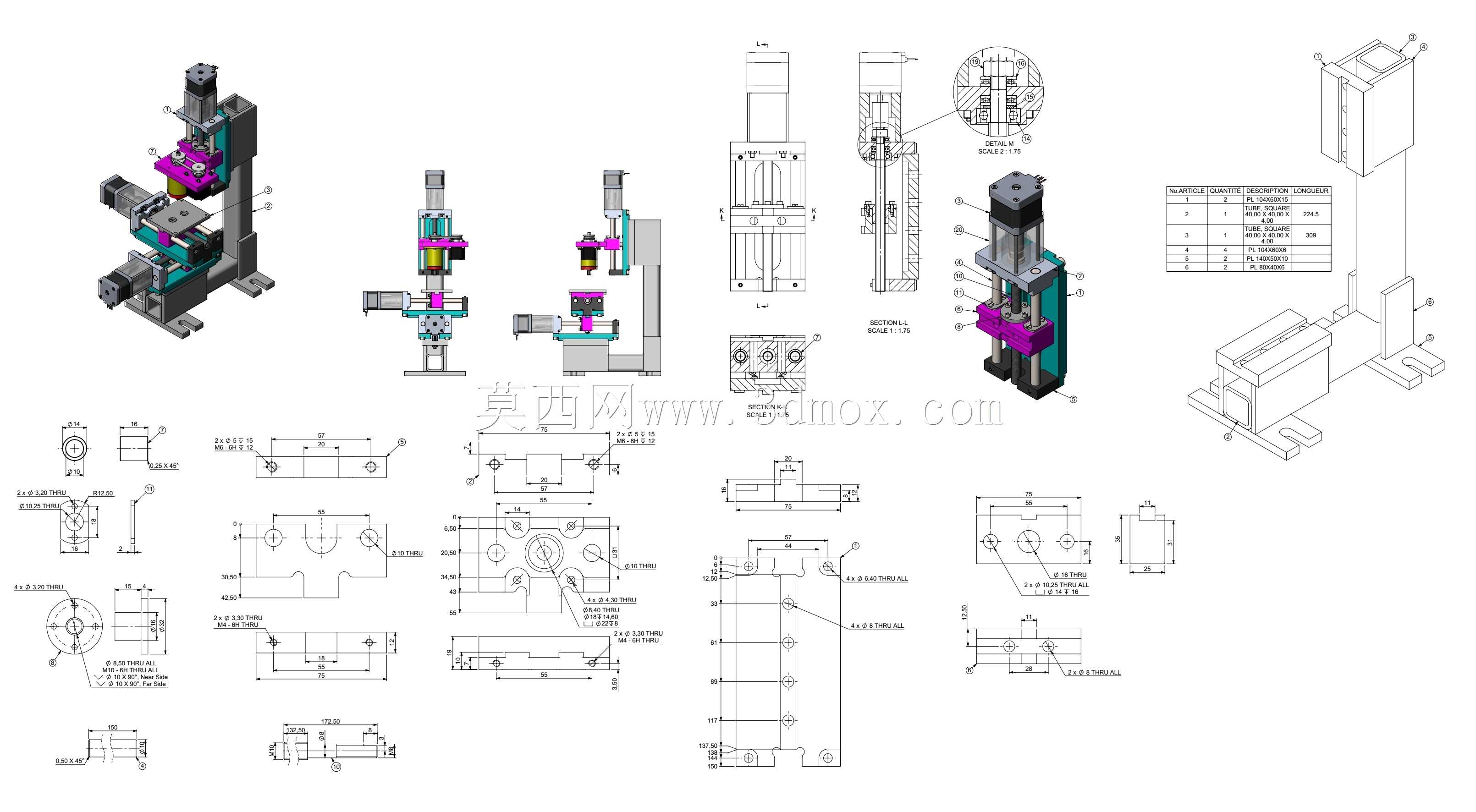

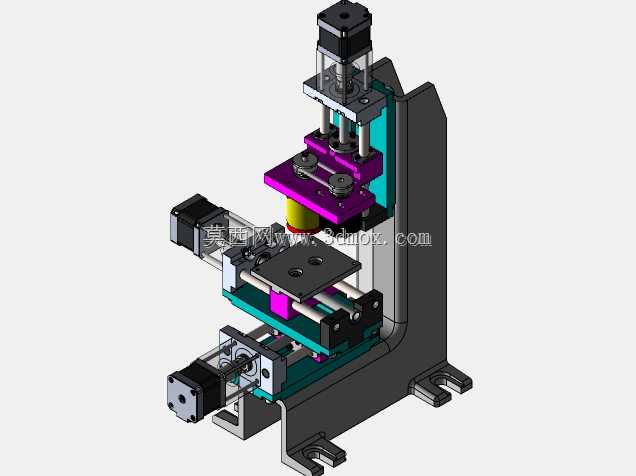

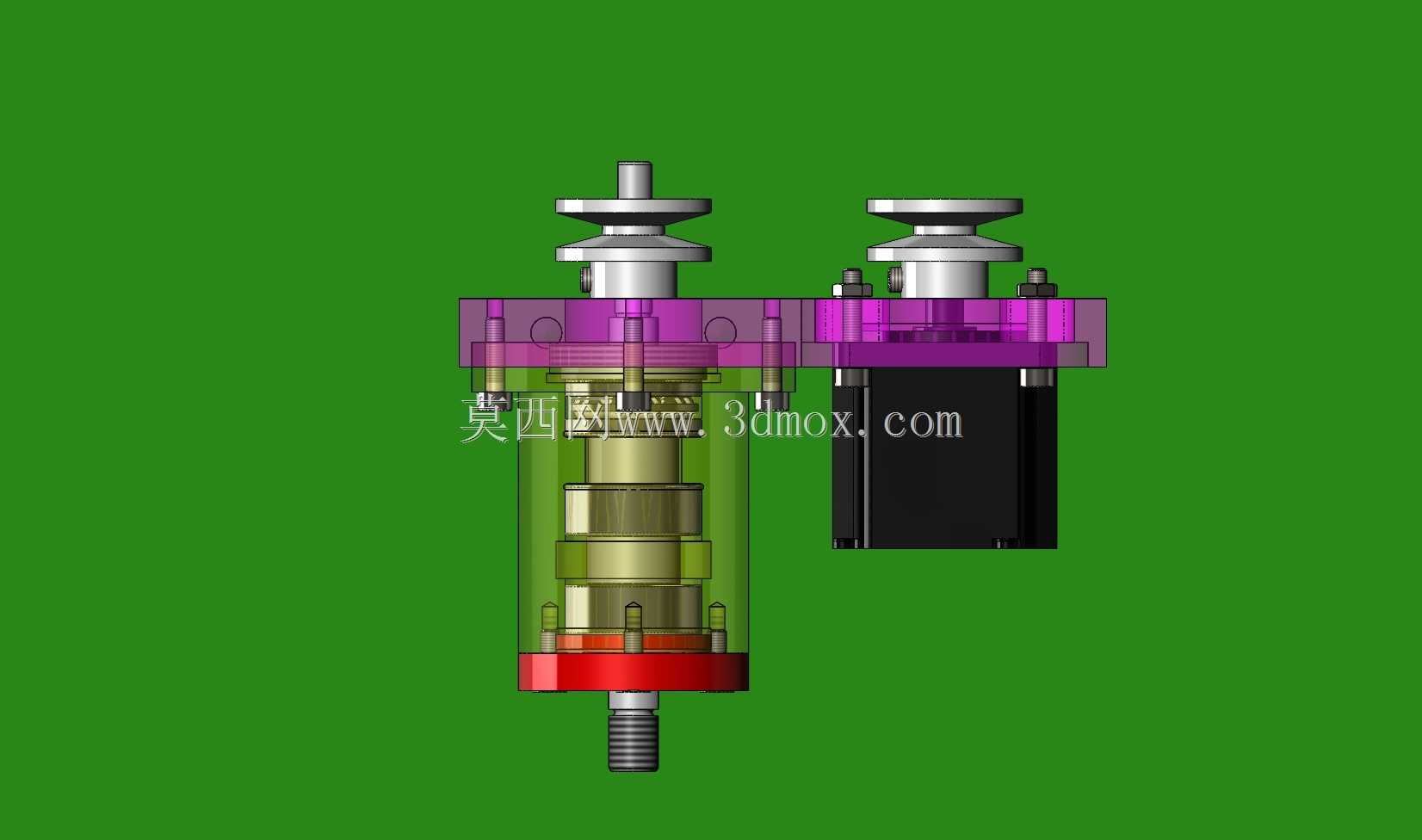

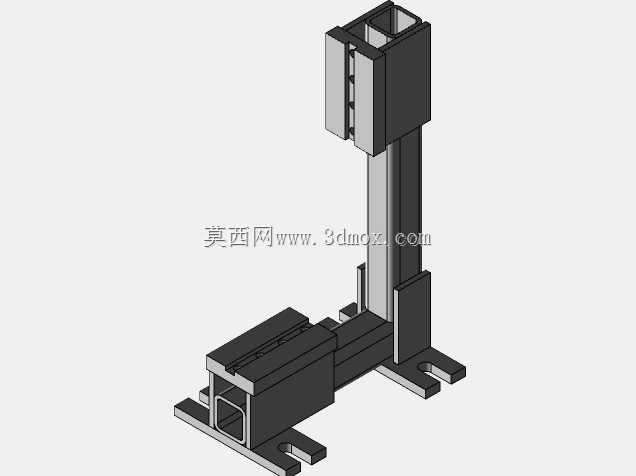

这款小型桌面级设备面向个人创客、小型工作室的轻量化制造场景打造，同时兼顾数控铣削加工与熔融沉积3D打印的双重功能，能够满足非工业级场景下的小尺寸零件快速制作需求，既可以完成软金属、塑料、木材等材质的简单轮廓铣削、打孔、端面修整加工，也可以通过更换挤出组件完成热塑性塑料的逐层堆叠打印，覆盖从创意手板验证、小型功能零件制作到DIY项目零件自制的多元使用需求，解决个人用户购置多台加工设备占用空间、成本过高的痛点。设备采用立式龙门式结构布局，整体占地尺寸适配常规桌面摆放，底座采用型材拼接的框架式结构，保证整体刚性的同时控制整机重量，方便用户自行组装与调整；三个运动轴分别负责X、Y方向的平面进给与Z方向的垂直进给，传动部分采用精密直线导轨搭配丝杆传动的组合，保证运动过程的平稳性与定位精度，能够满足小型零件加工的精度要求。设备的Z轴滑台集成了可快换的功能组件接口，用户无需复杂拆装即可在铣削主轴与3D打印挤出头之间切换，切换后仅需简单的对刀校准即可投入使用，大幅降低双功能切换的操作门槛。X、Y轴的运动行程覆盖常规小型零件的加工尺寸范围，工作台面预留了标准T型槽与安装孔位，可搭配通用夹具固定不同形状的加工坯料，适配不同类型的加工任务。设计过程中充分考虑DIY用户的组装便利性，所有结构件均采用易加工的型材与标准件组合，非标准结构件的外形均做了简化处理，用户既可以通过3D打印自行制作部分结构件，也可以通过常规的金属切割、钻孔工艺完成零件加工，无需依赖大型工业加工设备即可完成整机组装。设备的电气安装位预留了充足的布线空间，可适配主流的开源数控控制系统，用户可根据自身需求选择对应的控制板与驱动组件，灵活调整设备的运动参数与功能配置，整机的安装边界充分考虑桌面使用的安全距离，运动部件均做了限位设计，避免超程运动带来的设备损坏与安全风险，适合个人用户在非工业车间的普通室内环境下使用，完成日常的创意制作、零件修配、小批量手板制作等任务。
