适配42步进电机的T-Maker挤出机结构

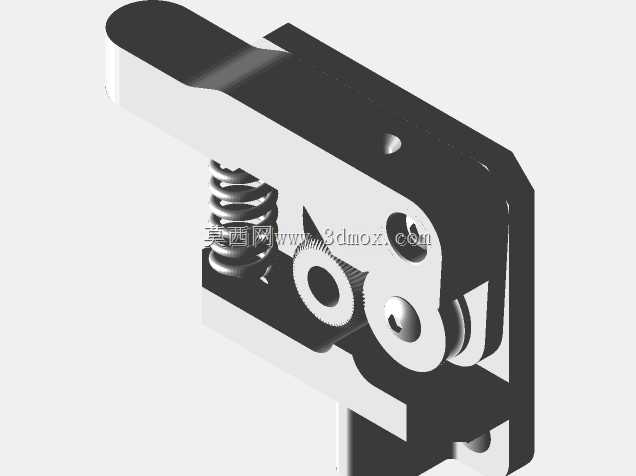

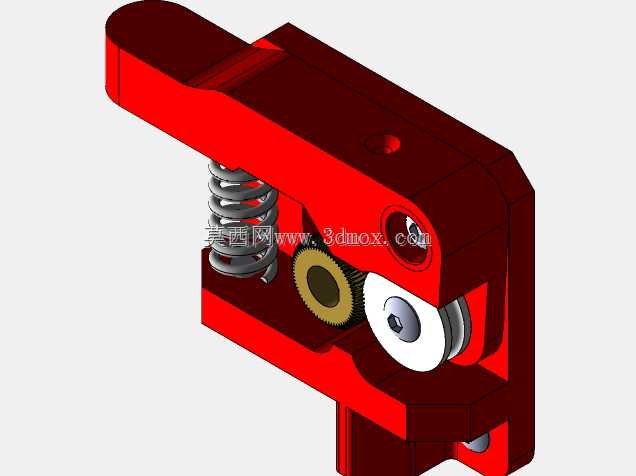

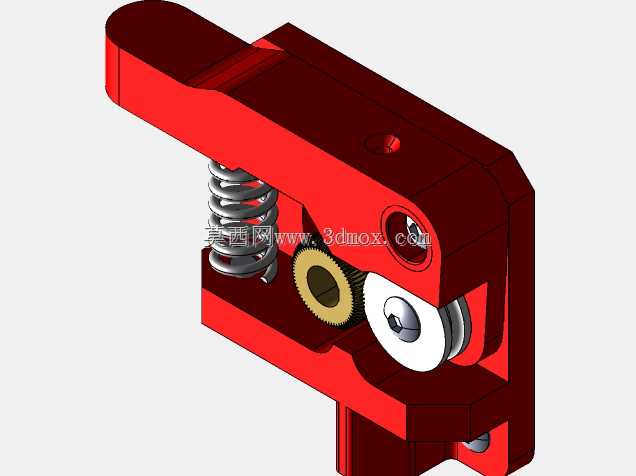

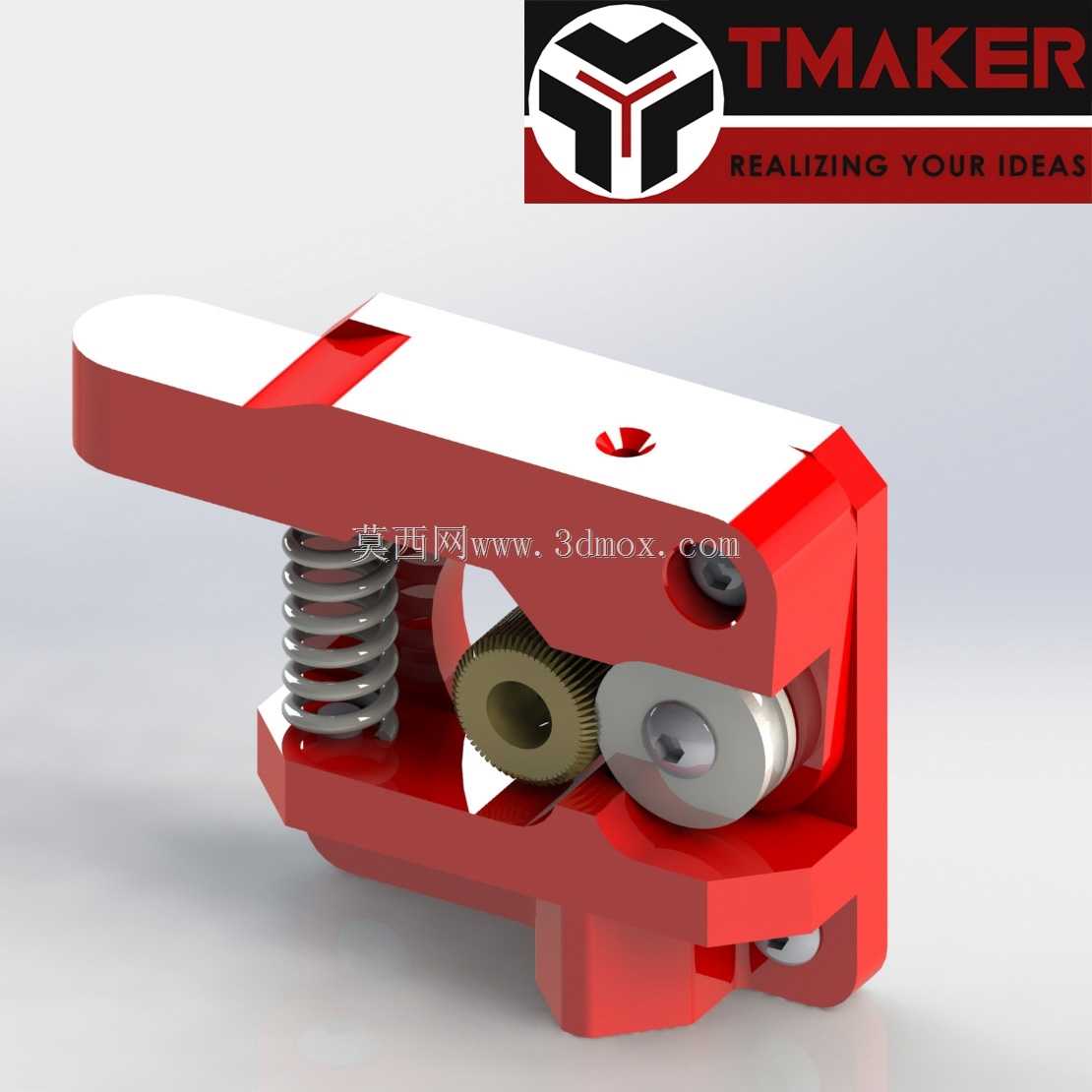

这款挤出机构是面向桌面级熔融沉积成型3D打印设备开发的耗材送料核心部件，主要适配常规42规格步进电机作为动力源，可直接组装到对应规格的3D打印机架上，用来替换老旧或故障的原有挤出结构，也可用于DIY定制3D打印设备的送料系统搭建，同时也能适配其他需要精准输送丝状耗材的小型加工设备。从实际应用场景来看，桌面级FDM3D打印机长期使用后，原有挤出机容易出现齿轮磨损、弹簧压力衰减、压合结构松动等问题，导致耗材送料打滑、出料不均、打印断料等故障，这款挤出结构可以作为成熟的替换方案，无需大幅修改机架安装位即可完成换装，快速恢复设备的稳定送料能力。在功能特性上，该结构采用杠杆式压合设计，外露的按压拨杆可以快速抬起压合组件，方便用户进行耗材穿丝、退丝操作，日常更换不同颜色、不同材质耗材时无需拆解结构，操作十分便捷；内部设置的圆柱压缩弹簧可以持续为压合轮提供稳定的正压力，保证驱动齿轮与丝状耗材之间有足够的摩擦力，避免送料过程中出现打滑丢步的问题，同时弹簧压力的适配范围覆盖PLA、ABS、PETG等常见3D打印耗材的硬度区间，不会因为压力过大压碎耗材、也不会因为压力过小导致送料无力。设计思路上，整体结构采用分体式夹装布局，将驱动齿轮、被动压轮、弹簧复位结构、杠杆压臂整合在紧凑的壳体内，尽可能压缩了整体占用空间，避免挤出机安装后与打印机的X轴运动结构、Z轴限位结构产生运动干涉；驱动齿轮采用带细密齿形的金属材质，提升与耗材接触的咬合力，被动压轮采用光滑耐磨的金属滚轮，转动顺畅无卡滞，减少耗材输送过程中的阻力。从安装边界来看，该挤出机的电机安装位完全匹配42步进电机的标准孔距，进料口与出料口的通道保持同轴度，安装后耗材输送路径无锐角弯折，能减少耗材输送的阻力，整体外形的突出部分做了圆角处理，不会在打印头运动过程中剐蹭打印件或者设备机架，适配绝大多数采用近程挤出结构的桌面3D打印机安装使用。
