带多类阀组的工业汽水热交换装置

这套带成套阀组配置的汽水热交换装置，主要面向工业生产中的蒸汽-水换热场景，常见于集中供热系统换热站、化工生产工艺温控单元、食品加工杀菌工段、制药行业纯化水制备环节，核心作用是将高温蒸汽携带的热能通过换热元件传递给低温水侧介质，在完成蒸汽冷凝放热的同时，将冷水加热至工艺或供暖需求的设定温度，实现热能的高效梯级利用，避免高温蒸汽直接排放造成的能源浪费与热污染。

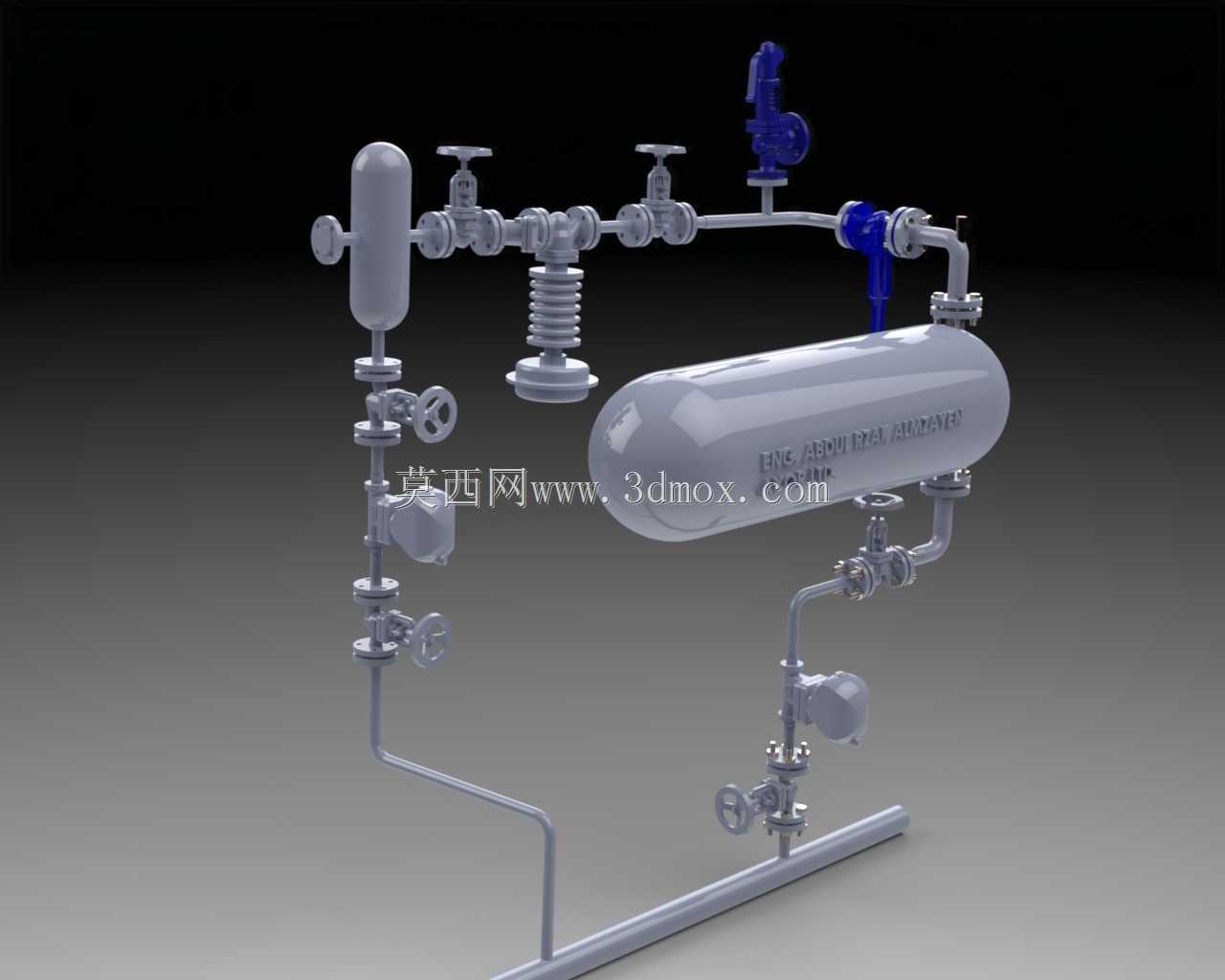

整套装置在功能设计上充分考虑了工业现场的运行可靠性与操作安全性，沿蒸汽入口管路依次配置了截止类阀座、通断控制阀、安全阀、减压阀与真空制动器，各阀件协同作用：减压阀负责将上游高压蒸汽调整至换热工作所需的稳定压力区间，避免压力波动冲击换热筒体造成焊缝疲劳损坏；安全阀作为超压保护元件，当管路或换热腔内部压力超过安全阈值时自动起跳泄压，杜绝超压爆管风险；真空制动器则在系统停机降温阶段发挥作用，避免腔体内蒸汽冷凝形成负压导致筒体被大气压压瘪变形；管路上配置的多组手轮阀可实现单支路的切断隔离，方便日常检修维护时无需排空整个系统即可完成局部元件更换。

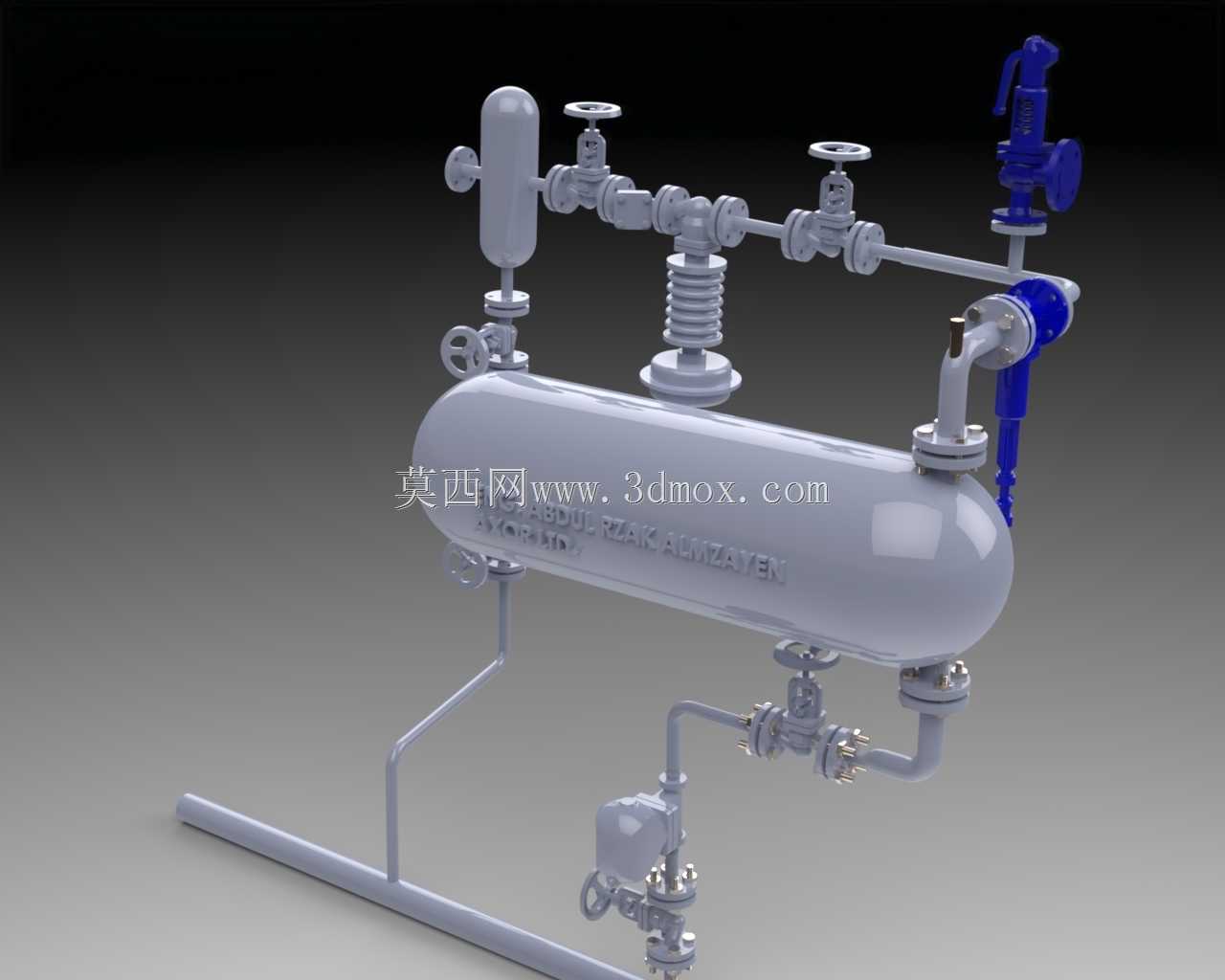

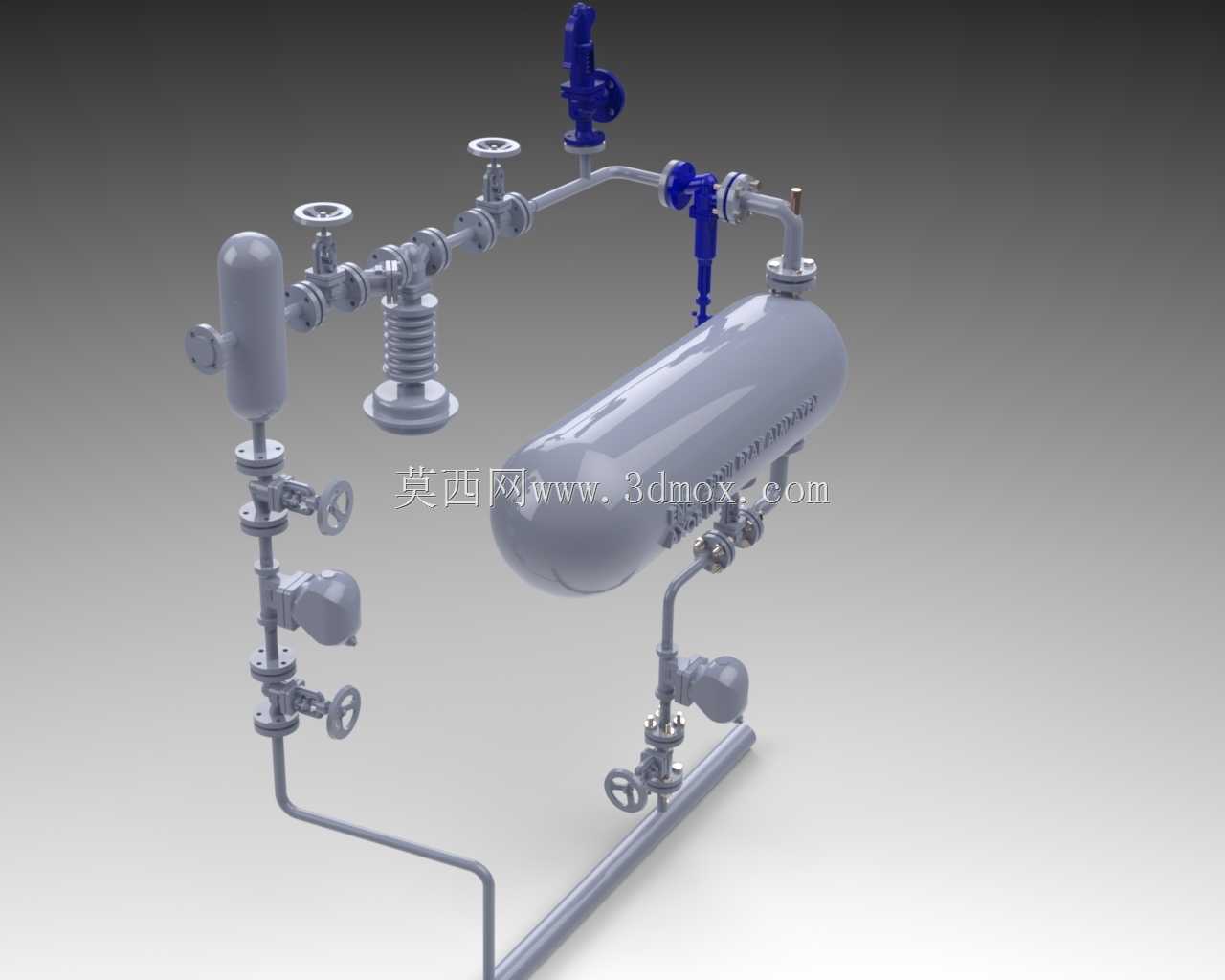

在设计思路上，整套装置采用集成化撬装布局，将卧式换热筒体、阀组、连接管路、支撑结构整合为统一整体，换热筒体采用卧式椭圆封头结构，相比立式结构拥有更大的底部容水空间与换热接触面积，蒸汽管路沿筒体上部轴向布置，冷凝水输出管路从筒体下部引出，符合汽液两相流的自然流向规律，减少管路内部的气阻与水锤冲击风险。从安装边界来看，整套装置的横向延伸管路预留了标准法兰连接端面，现场安装时只需对接蒸汽入口、冷水入口、热水出口、冷凝水排放四个对外接口即可完成装配，底部支撑采用平直的落地式安装基座，基座上预留了对应的地脚螺栓固定孔位，可直接固定在混凝土设备基础上，无需额外设计复杂的支撑钢架；各阀件的手轮操作位置均预留了足够的操作空间，日常开关操作时不会与周边管路或结构发生干涉，侧面布置的小型仪表接口可直接加装压力、温度检测元件，方便现场运行人员实时监控设备运行参数。整套装置的管路走向经过优化，在满足流程功能的前提下尽可能减少弯头数量，降低管路沿程阻力损失，提升整体换热运行效率。
