卧式蒸汽系统冷凝水加热装置结构设计

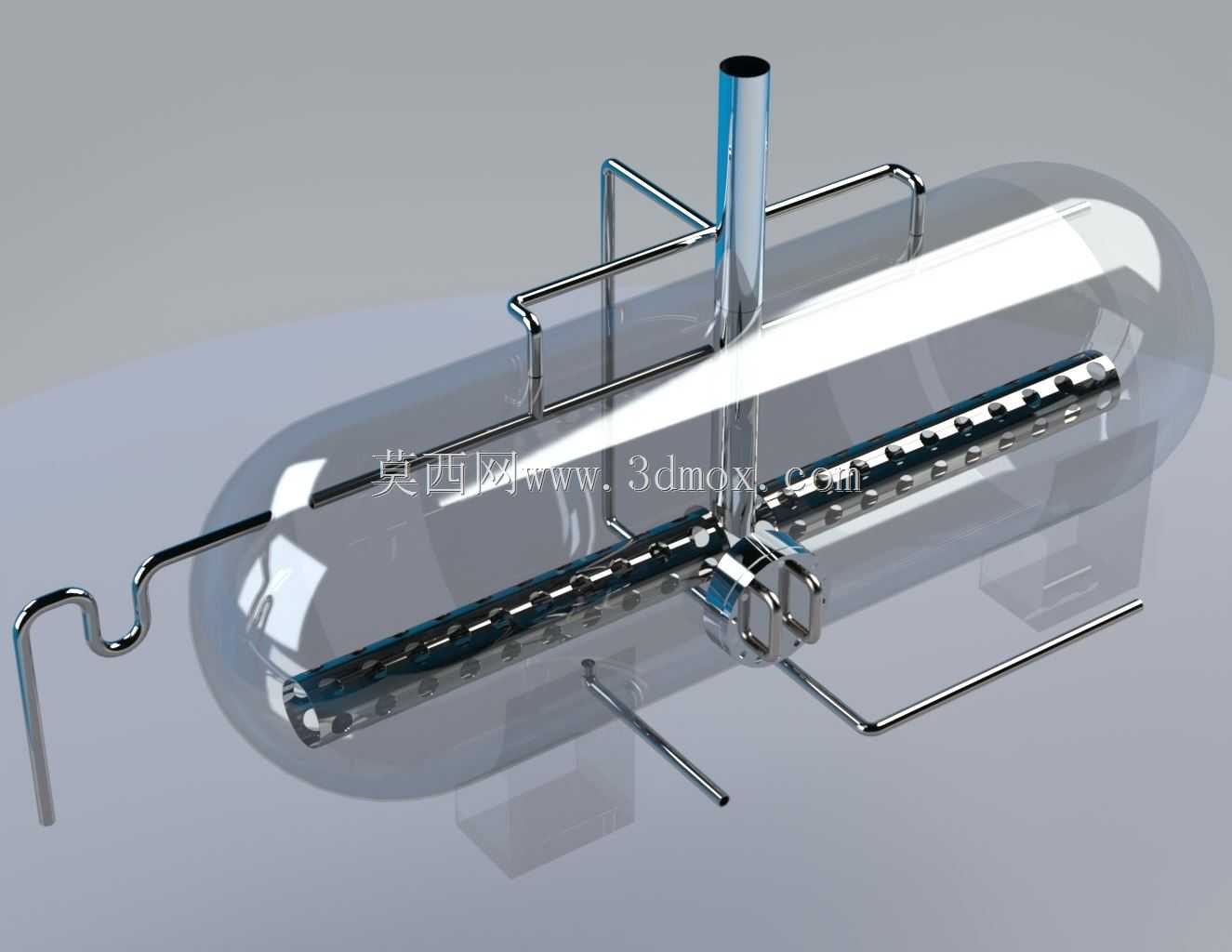

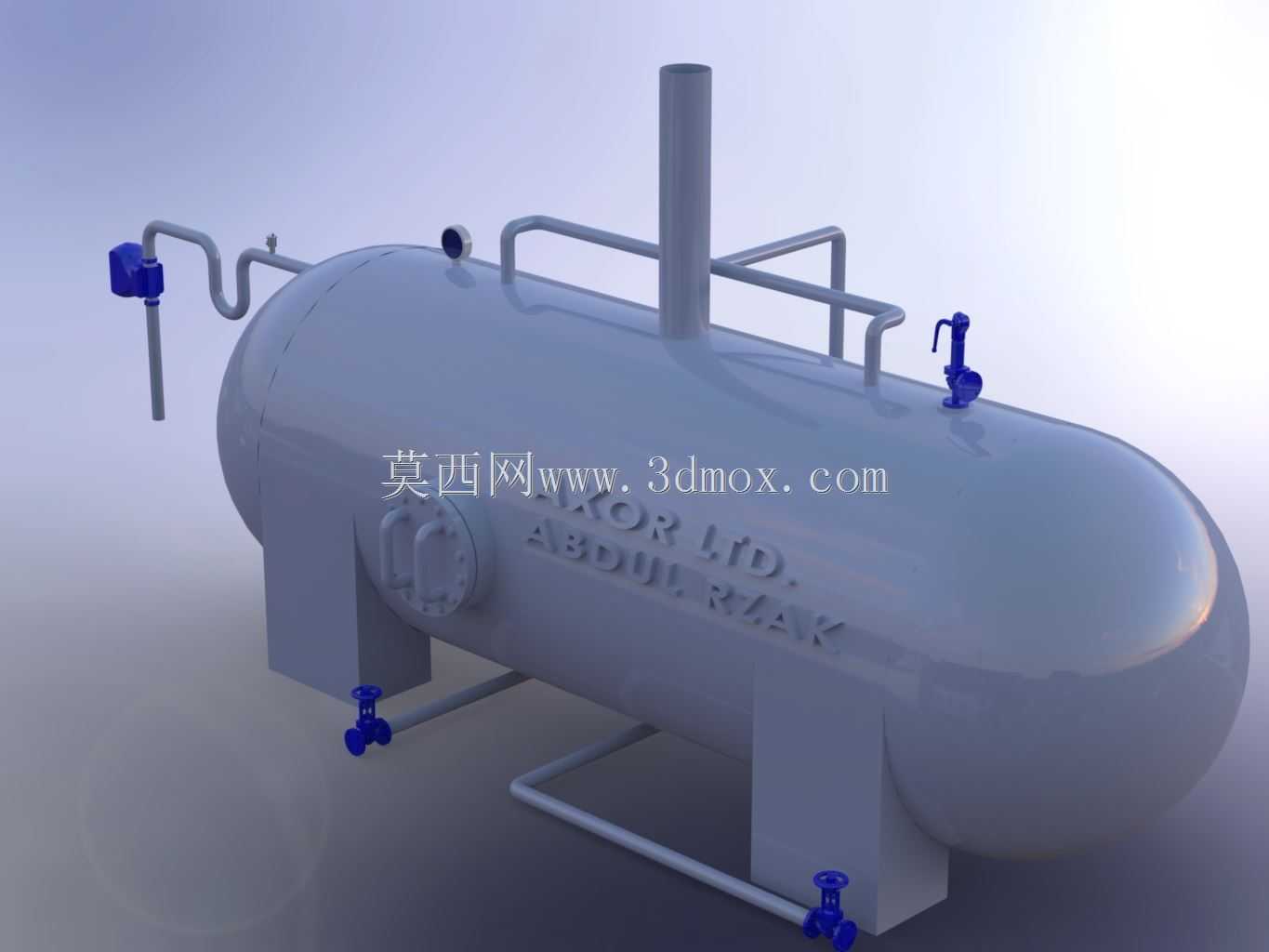

在工业蒸汽动力及供热系统的现场布局中，这类卧式冷凝水加热装置常被布置在汽轮机侧的冷凝回水主管路节点上，承担着回收低温冷凝水显热、提升进水温度以降低锅炉加热负荷的核心作用，是整套蒸汽循环系统里衔接冷凝回水段与锅炉给水段的关键热能交换设备。从结构设计逻辑来看，整体采用卧式椭圆形封头罐体作为核心承压壳体，这种构型相比立式结构能在相同占地面积下获得更大的换热接触面积，同时降低设备整体重心，适配厂房内低层管廊的安装高度要求，罐体底部设置的两个鞍式支座直接贴合厂房预埋的混凝土基础台面，安装时需保证支座水平度偏差控制在合理范围，避免壳体因附加应力产生焊缝疲劳。罐体侧面的管路布局完全贴合现场工艺走向设计：顶部伸出的竖直管口为蒸汽引入口，连接上游汽轮机的抽汽管路，侧面带弯头的水平管路为冷凝水进水端，进水端设置的控制阀组可根据回水温度动态调节进水流量，罐体下部布置的多个低位接管分别承担加热后出水、排污、液位检测的功能，所有外接法兰的接口尺寸均匹配工业管路常用的公称通径标准，无需额外配置变径接头即可完成现场对接。顶部设置的护栏结构是为了方便运维人员登上罐体顶部进行阀门操作与仪表校验，护栏高度符合工业设备操作平台的安全规范，扶手采用圆管弯折成型，与罐体上的预焊支座通过螺栓连接，避免直接在承压壳体上大量焊接带来的应力集中问题。罐体上设置的人孔结构位于筒体侧面中部，采用快开式压紧结构，运维人员可通过人孔进入罐体内部检查换热面结垢情况、清理沉积杂质，人孔的密封面采用凹凸面构型，配套耐高温密封垫片可保证长期运行下的承压密封性能。在实际运行过程中，低温冷凝水从侧部管路进入罐体后，与引入的高温蒸汽直接接触换热，蒸汽释放潜热后凝结为水与被加热的冷凝水混合，达到设定温度后从下部出水管路输送至锅炉给水系统，这种直接接触式的换热结构相比间壁式换热器换热效率更高，结构也更简单，适合水质条件稳定、蒸汽与冷凝水同源的蒸汽系统场景。设计时充分考虑了设备的安装边界，罐体长度、直径与外接管路的伸出长度均适配常规工业厂房的管廊间距，鞍式支座的螺栓孔位置预留了安装调整余量，可抵消基础施工的微小尺寸偏差，所有外置阀门的操作手柄均朝向巡检通道一侧，无需额外搭设操作平台即可完成日常的开度调节操作。罐体表面的液位计接口、温度传感器接口均按照常规仪表的安装尺寸预留，可直接适配工业现场通用的检测仪表，无需额外设计转接结构。
