双风机顶置式室外冷却换热柜体

这款双风机顶置式室外冷却柜体，主要面向工业生产场景中的工艺冷却、设备温控需求设计，常见应用于注塑车间液压系统油温冷却、数控机床切削液恒温控制、工业反应釜介质降温、数据中心室外辅助散热等场景，作为整套冷却循环系统的室外换热端，承担将循环介质携带的热量通过风冷形式散发到室外环境的核心作用，保障前端生产设备或工艺环节始终处于适宜的工作温度区间，避免因温度过高导致设备性能衰减、加工精度下降、元器件老化加速等问题。

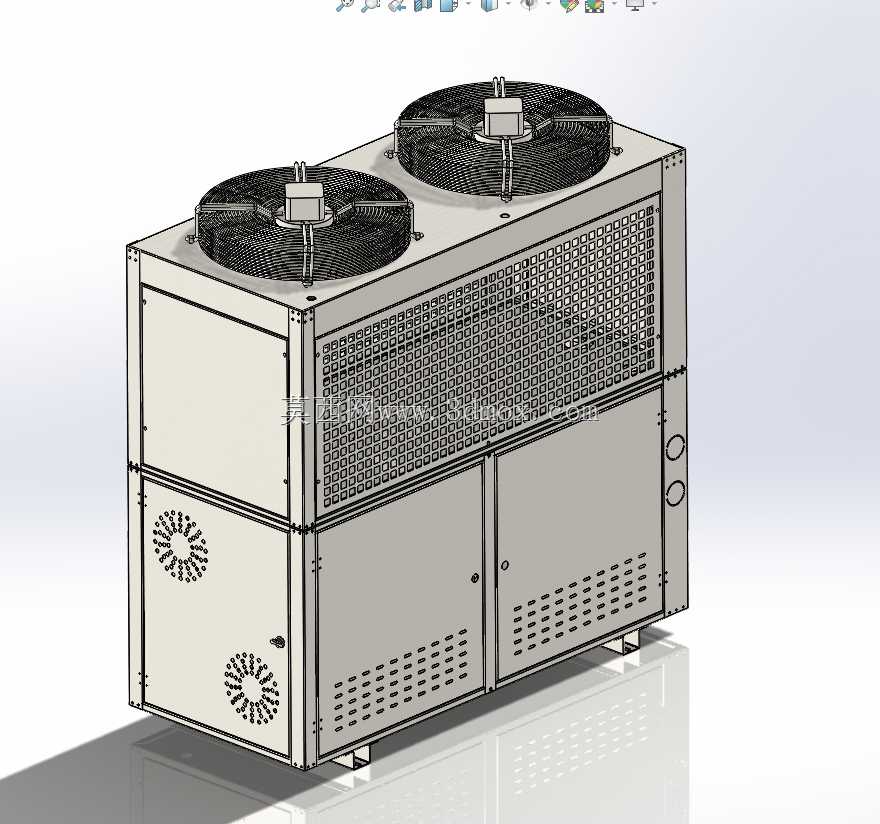

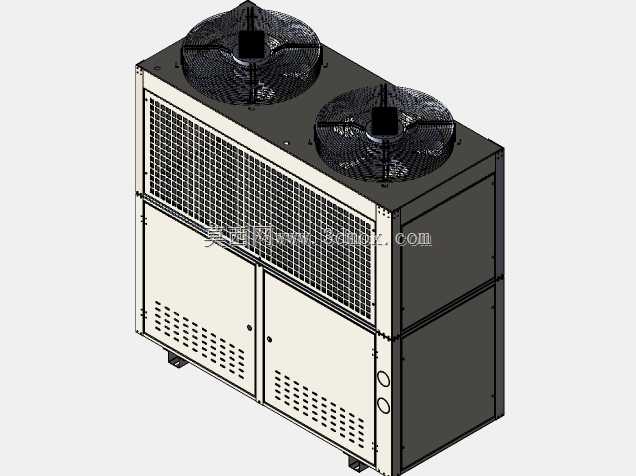

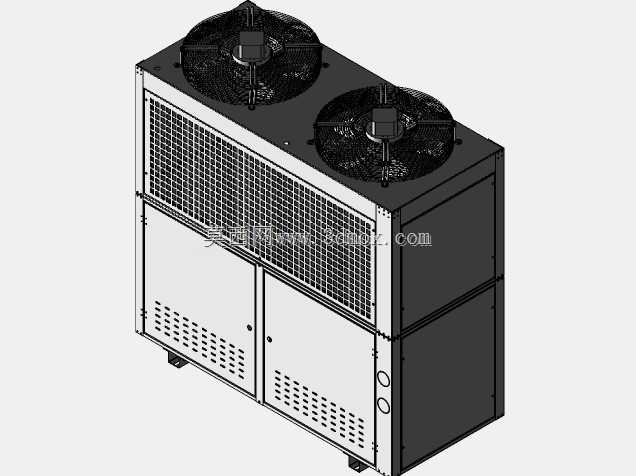

设备整体采用立式长方体柜体结构，顶部并排布置两台大直径轴流风机，采用顶出风的气流组织形式，运行时风机从柜体侧面的通风格栅吸入外界常温空气，空气横向流经柜体内部的换热芯体带走热量后，从顶部风机出口向上排出，这种气流布局可以避免排出的热空气被再次吸入进风格栅，有效提升换热效率，同时顶出风的形式也能减少雨天雨水直接淋入换热芯体的概率，适配室外露天安装的使用需求。柜体侧面下部设置有独立的通风口与检修舱门，下部舱门主要用于容纳管路接口、阀件、辅助电气元件，日常维护时无需拆解上部换热主体结构即可完成管路检修、阀件调试、滤网清理等操作，大幅降低后期运维的操作难度。柜体侧面预留的圆形管路接口，可直接对接室内循环管路，接口位置做了下沉式设计，能减少外接管路的弯折半径，降低管路沿程阻力损失。

设计过程中充分考虑了室外安装的环境适应性，柜体外壳采用钣金拼接结构，所有外露钣金件均做了防锈防腐处理，适配户外日晒雨淋的使用环境；柜体底部设置有抬高式支撑脚，将柜体主体与安装地面留出足够间隙，避免地面积水浸泡柜体底部，同时也方便底部管路的连接安装与日常巡检。柜体的进风格栅采用密集冲孔网板结构，在保证通风通流面积满足换热风量需求的前提下，可阻挡外界落叶、絮状杂物、大颗粒粉尘进入柜体内部附着在换热芯体上，延长换热芯体的清洁维护周期。整体外形方正规整，安装时仅需在平整的水泥硬化地面做好基础固定即可，无需额外搭建防雨遮阳棚，设备自身的结构强度与防护能力即可满足常规室外露天安装的边界要求，安装位置需避开强风口、高空坠物风险区域，同时预留足够的侧面检修空间与顶部排风空间，保障设备运行时气流通畅，散热性能稳定。
