迷你车床改造用车削刀架结构设计

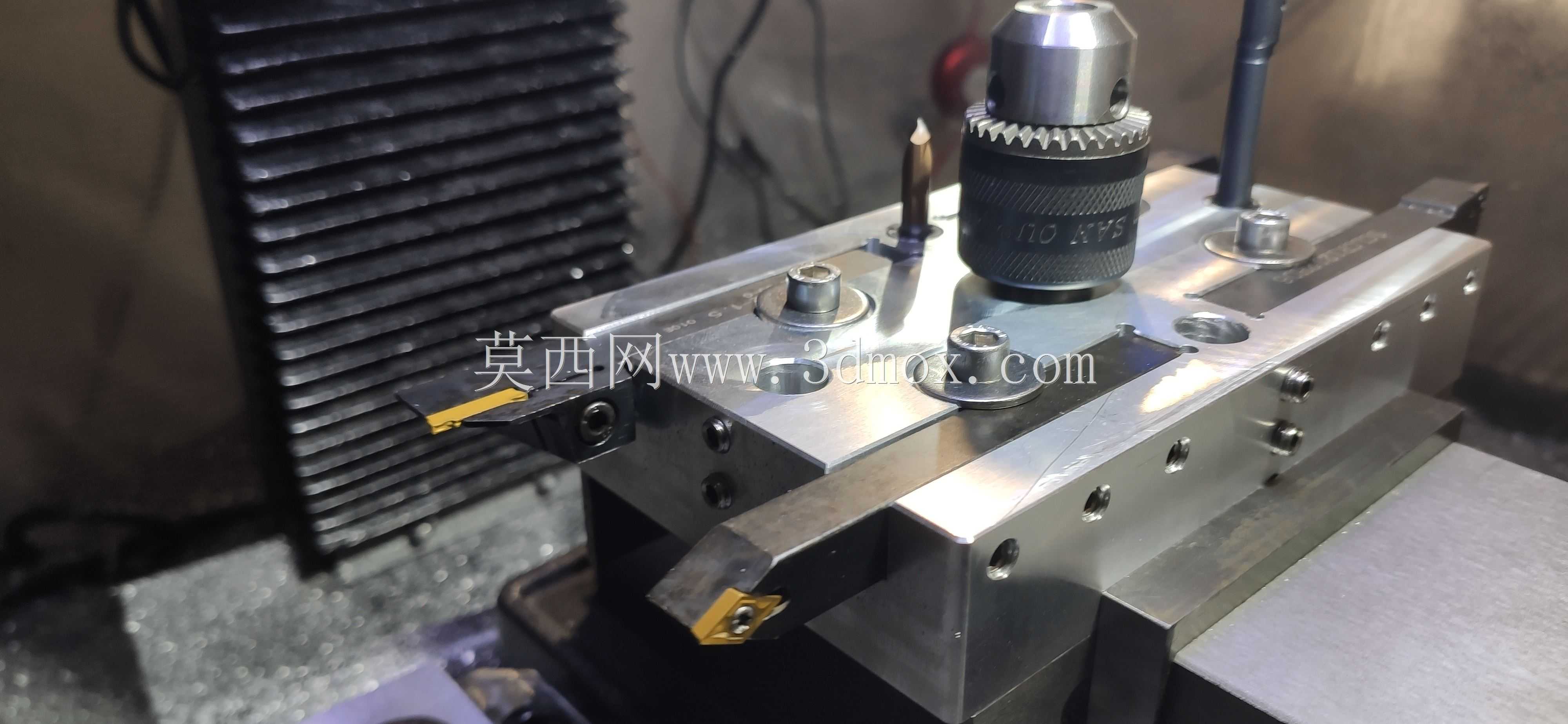

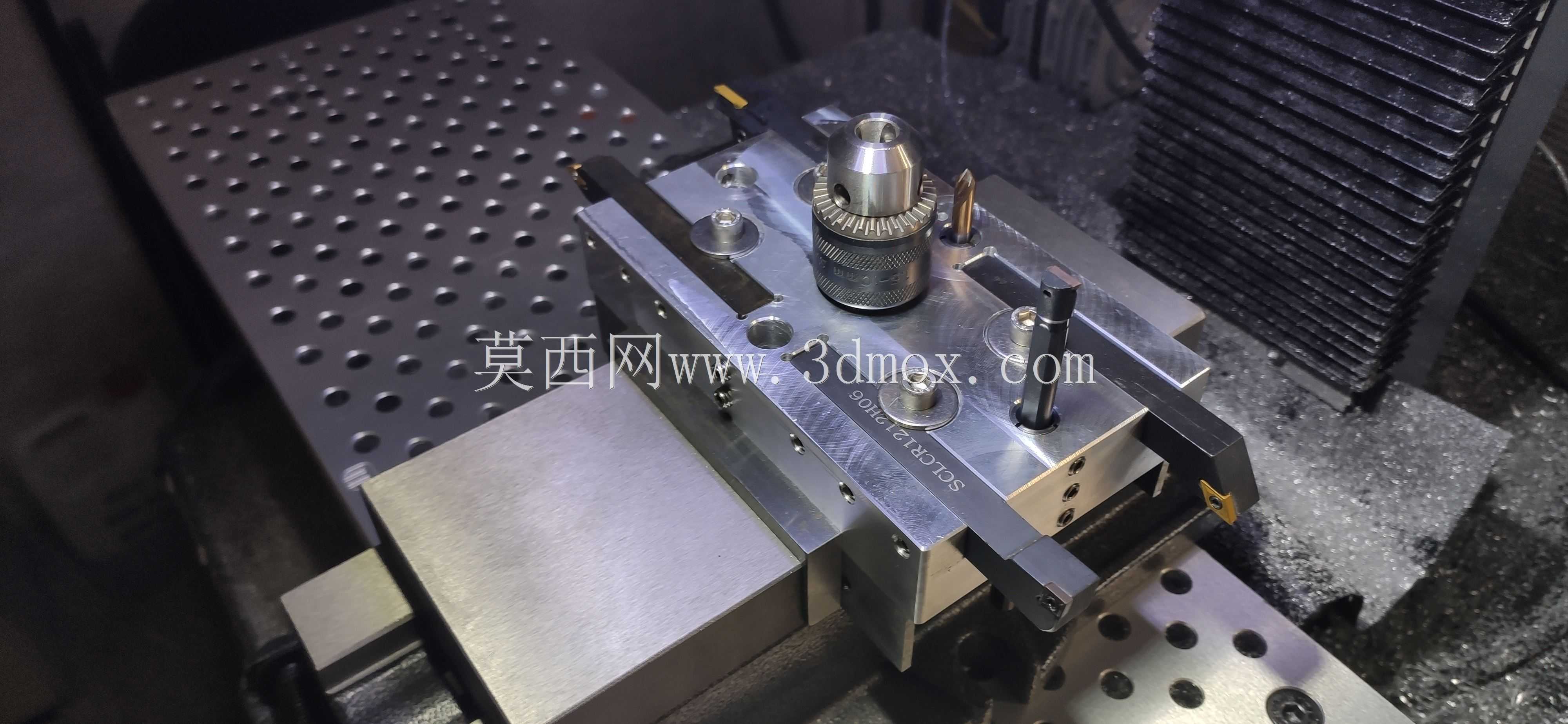

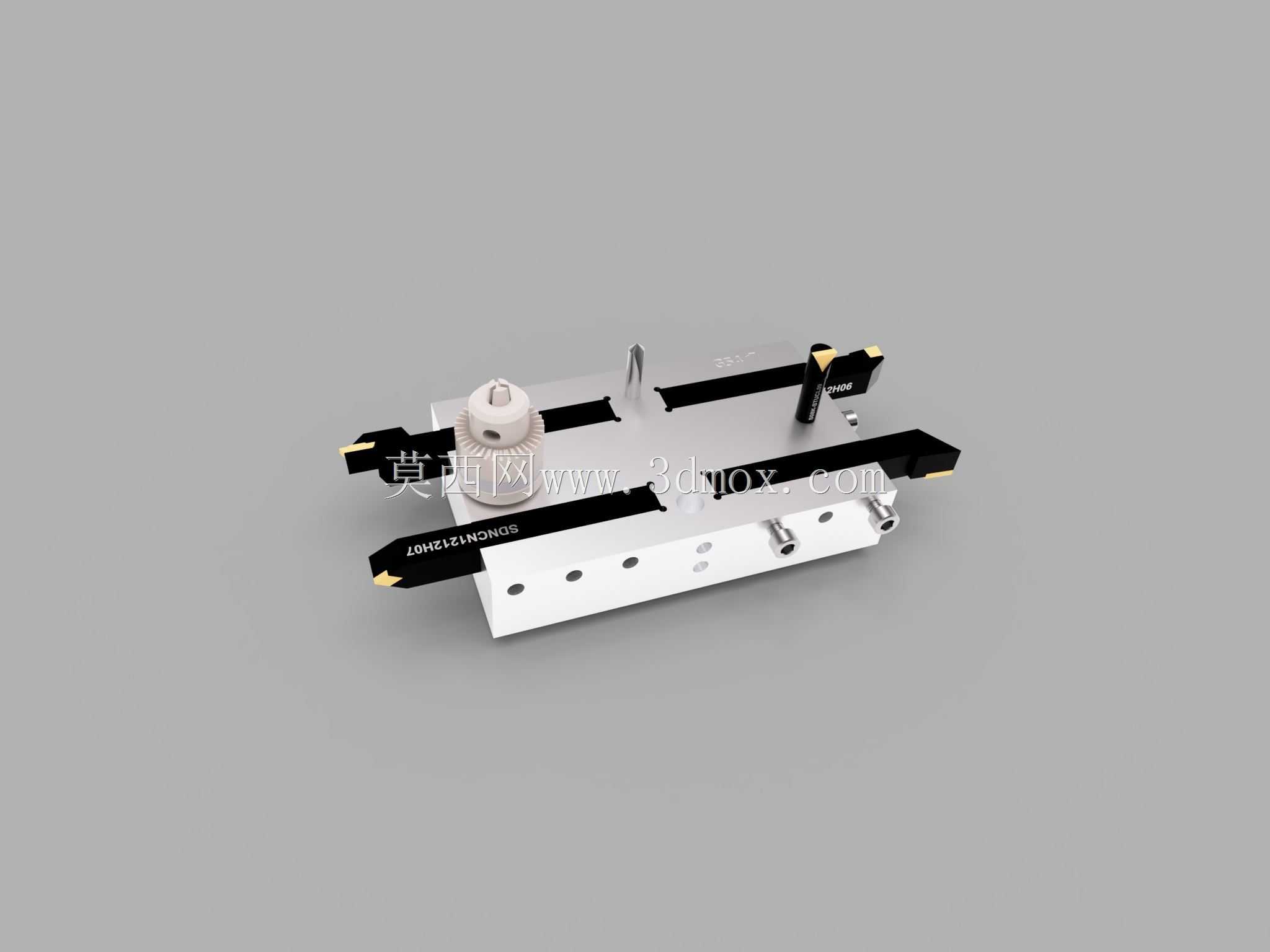

　　这款刀架结构主要面向小型车床的数控化改造场景，适配桌面级迷你车床的安装空间，解决小型车床刀位不足、多工序加工换刀繁琐的痛点，可同时装夹多把车削刀具与钻孔类辅具，满足小尺寸零件的单件、小批量车削加工需求，尤其适合手工改造小型机床的爱好者、小微加工场景的简易数控升级使用。从功能设计上，刀架本体预留了四个适配12x12规格车刀的装夹位，可同时安装外圆车刀、右偏刀、切断刀、精车刀等常用车削刀具，覆盖常规轴类、盘类零件的外圆、端面、切槽、切断工序需求；额外设置三个钻孔装夹位，可配套安装中心钻、麻花钻等孔加工刀具，完成工件端面的中心孔钻削、浅孔钻削加工，无需反复拆装更换刀座即可完成常规回转体零件的全工序加工，减少换刀过程中的对刀次数，

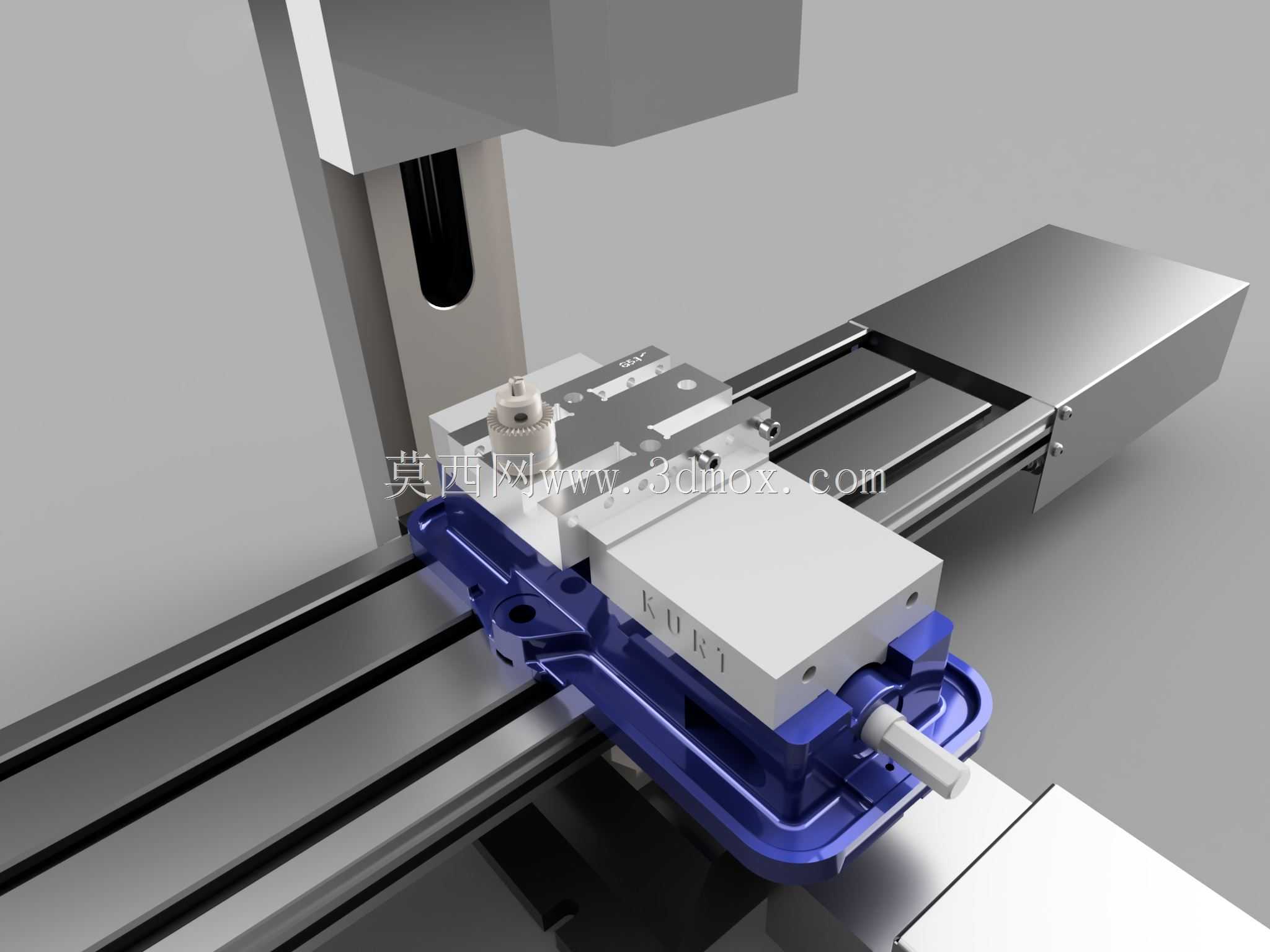

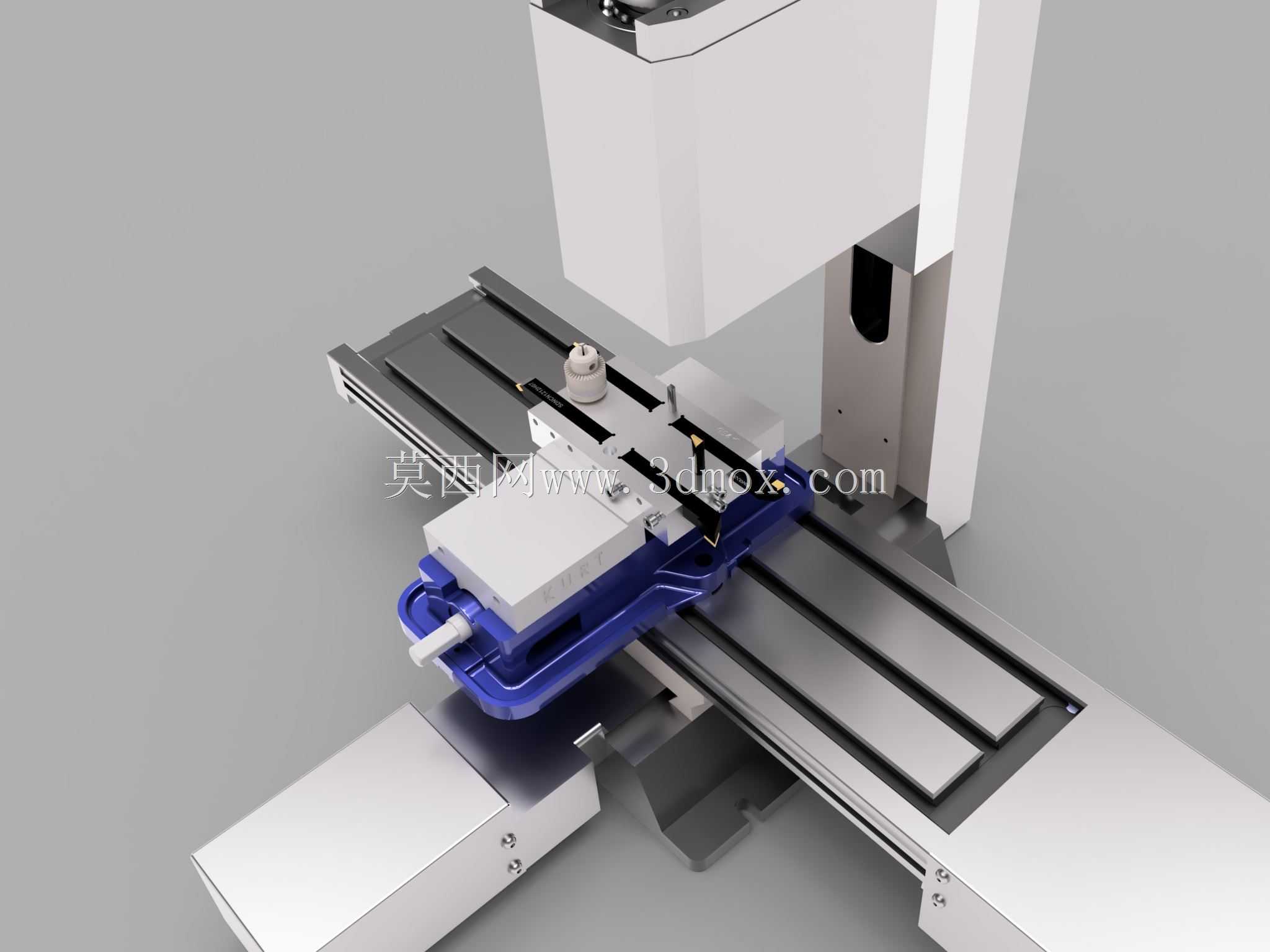

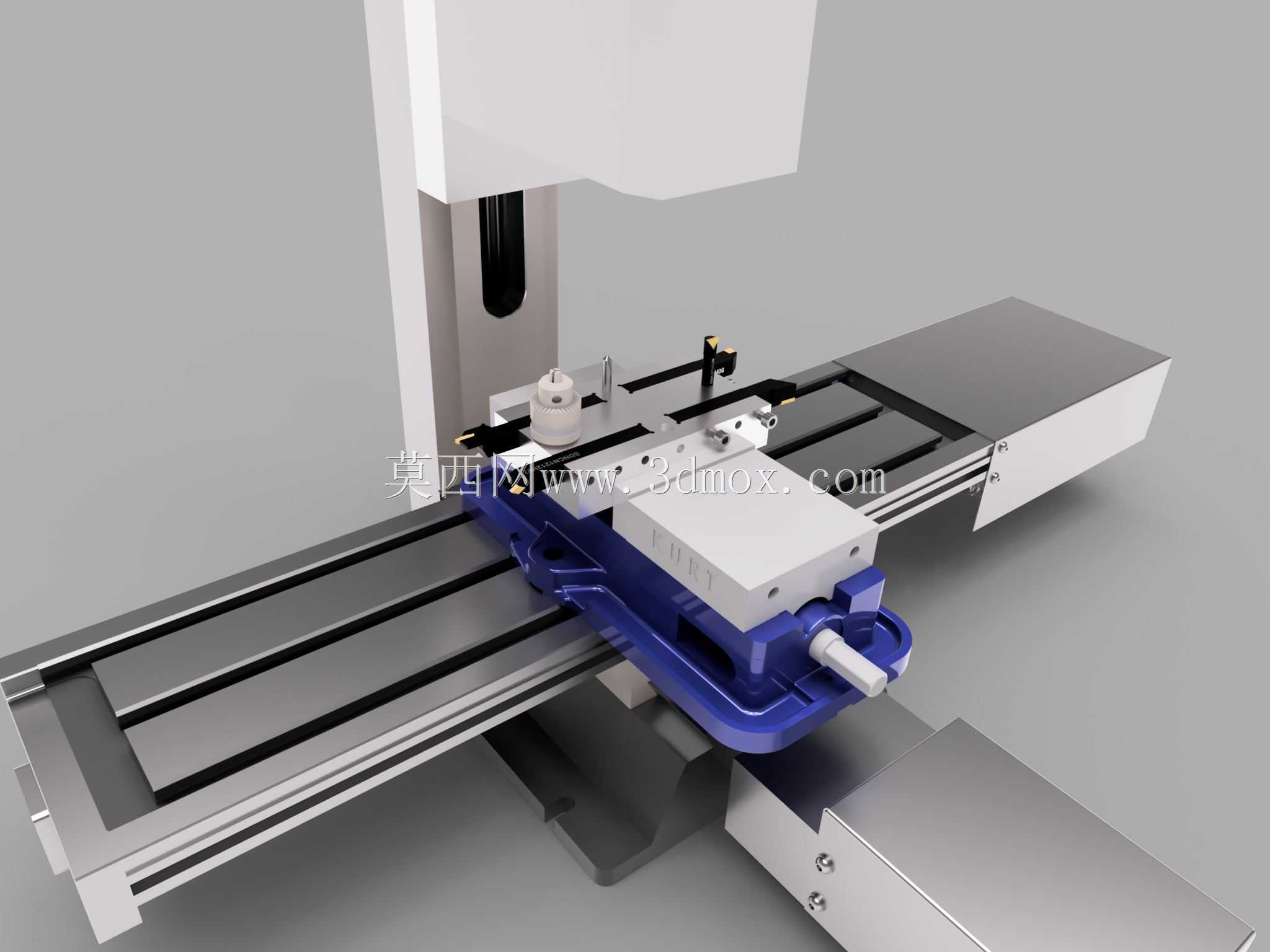

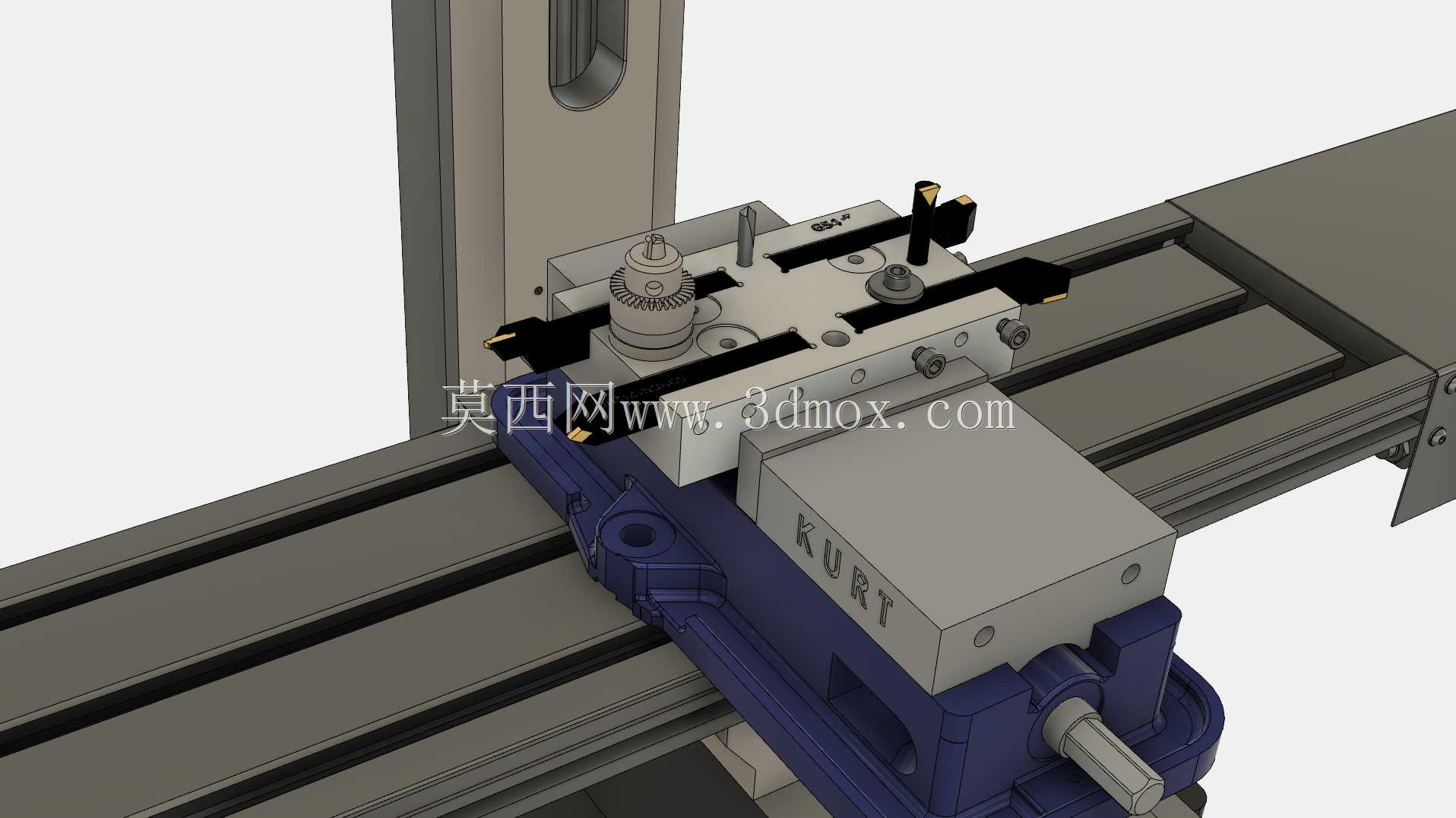

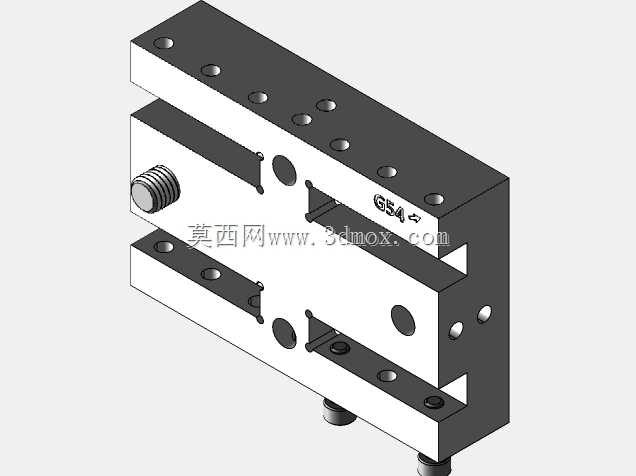

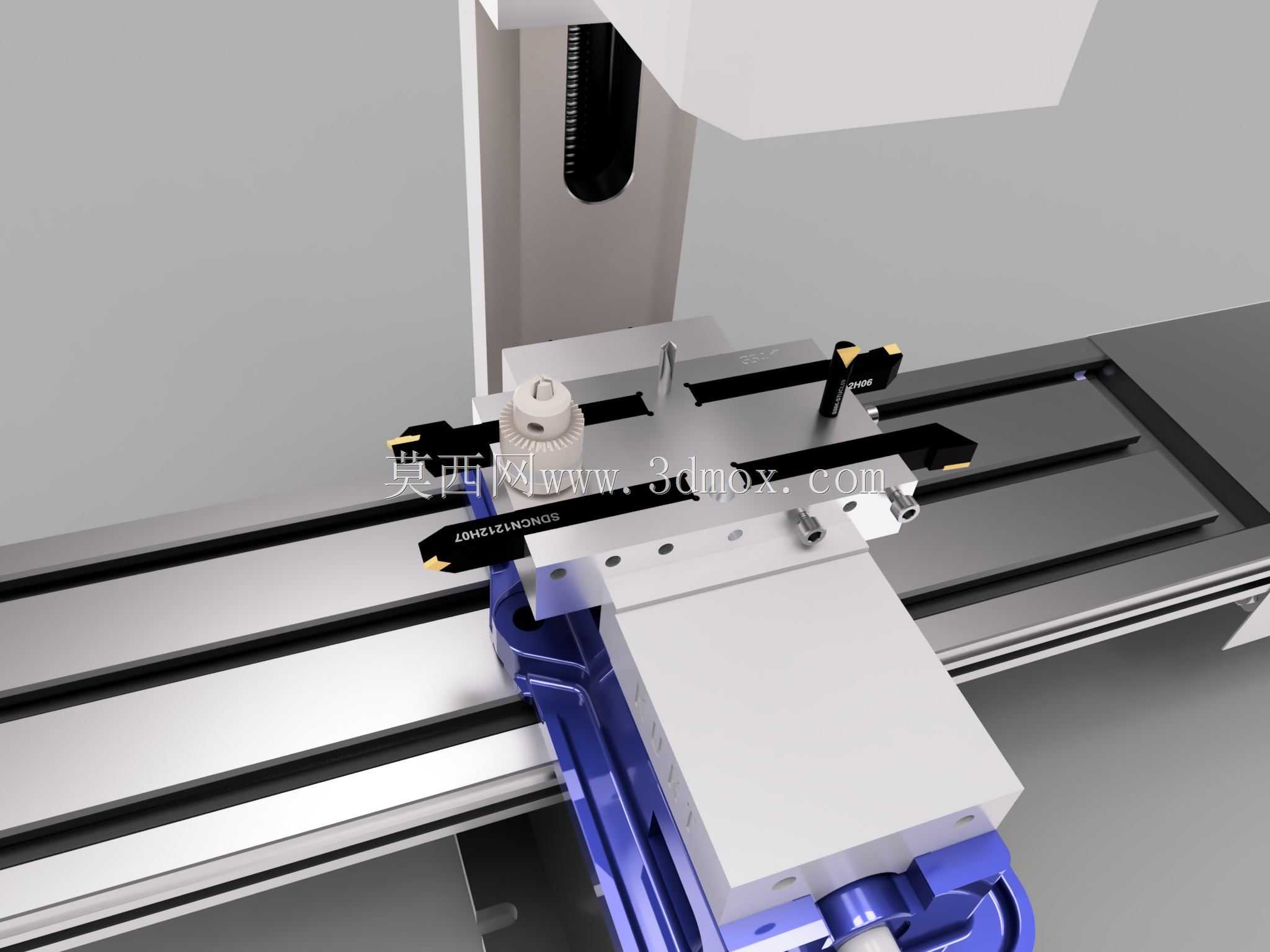

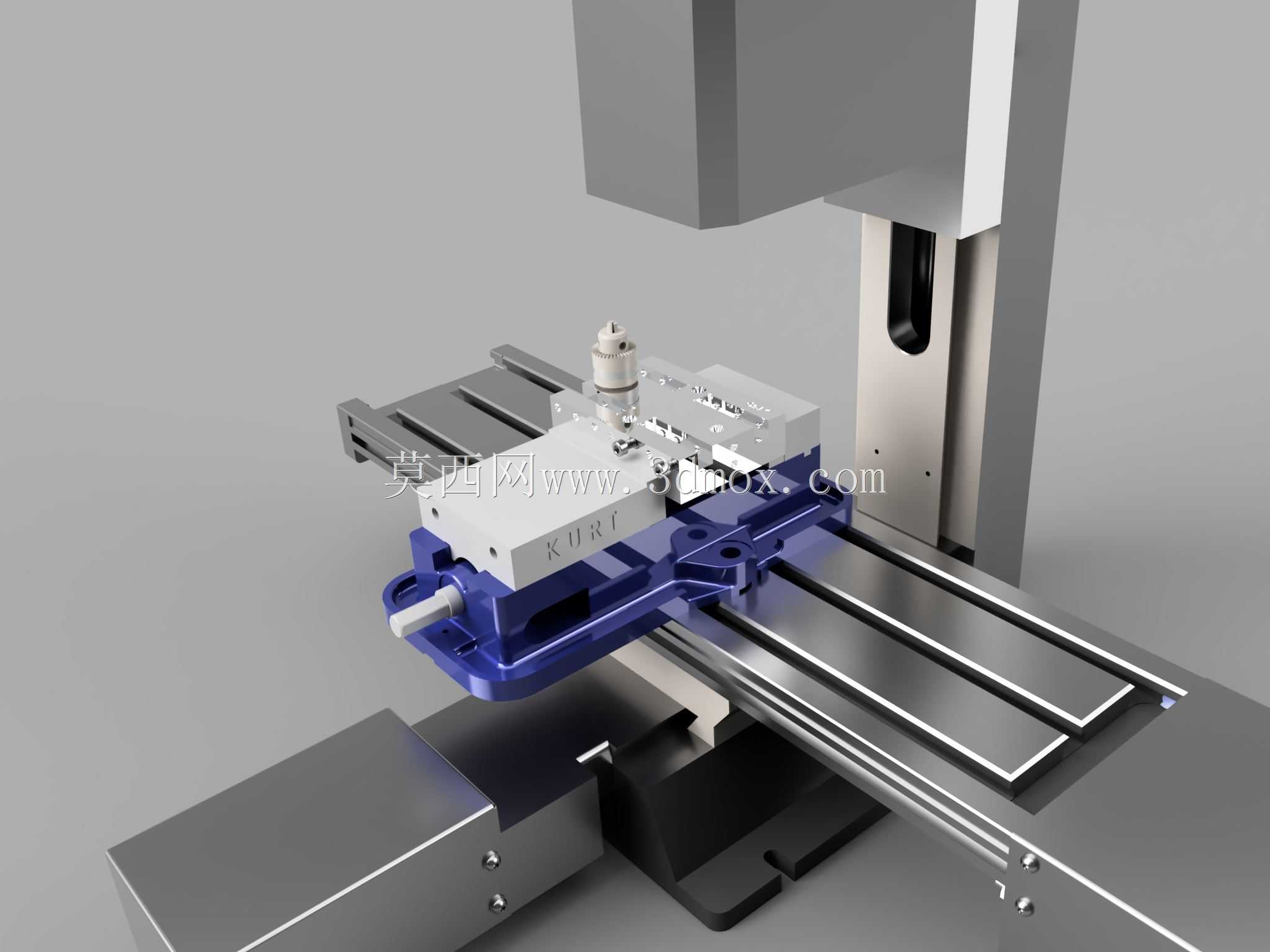

　　提升小型车床的加工效率。结构设计上，刀架本体采用分体式装配结构，安装基准面做了平面度公差控制，可直接固定在车床中拖板的原有安装位，无需对拖板进行二次铣削加工，降低改造的加工门槛；配套设计了M12x1.25规格的钻夹头连接支架，可适配市面上常见的螺纹连接式微型钻夹头，钻夹头装夹范围覆盖1.5-10mm直径的直柄刀具，满足常规小孔加工的装夹需求。安装边界方面，刀架整体安装尺寸适配4英寸台虎钳配套的中拖板安装空间，安装后刀具刀尖高度与原车床主轴中心高匹配，无需额外加装垫片调整刀尖高度，装夹车刀时仅需微调刀具伸出长度即可完成对刀；刀架上的刀具安装孔位与装夹槽做了位置度约束，各刀位的X、Z向偏移量可通过机床坐标系偏置功能统一设定，

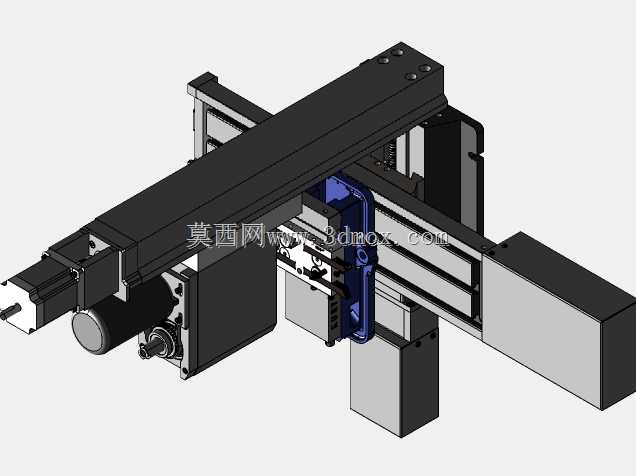

　　将基准刀位的坐标值录入工件坐标系后，其余刀位仅需录入固定偏移值即可完成多刀对刀，大幅缩短多刀加工的对刀准备时间。细节设计上，刀架的装夹螺钉采用标准内六角紧固件，用户可使用常规内六角扳手完成刀具装夹与刀架固定，无需定制专用拆装工具；刀架本体的棱角处做了倒角处理，避免安装调整过程中划伤操作人员，同时减少切屑堆积在棱角处的清理难度；所有装夹槽的底面与侧面做了粗糙度控制，保证刀具装夹后的定位精度，减少加工过程中的刀具振颤，提升小零件的车削表面质量。实际使用中，该刀架可适配手动进给的小型车床，也可配套加装步进电机实现自动进给的简易数控车床使用，安装后不会超出车床原有拖板的行程边界，不会影响车床X、Z轴的最大移动距离，

　　可充分利用迷你车床的原有加工行程范围；针对不同用户的机床差异，刀架的安装孔位预留了一定的调整余量，可根据不同型号迷你车床的拖板安装螺孔位置做小幅调整，适配多数市售桌面级迷你车床的安装尺寸，无需用户自行重新打孔加工即可完成装配。
