TORACH TTS型工位刀具收纳置物架

这款工具架主要面向机加工工位的刀具收纳场景，适配TORACH系列TTS刀柄的日常存放需求，可直接放置在钳工台、CNC操作工位旁的工作台面上，也可搭配同系列壁挂架组合使用，实现工位刀具的就近取用与分类管理，减少操作人员往返刀库取换刀的无效动线，提升单工序加工的换刀效率。

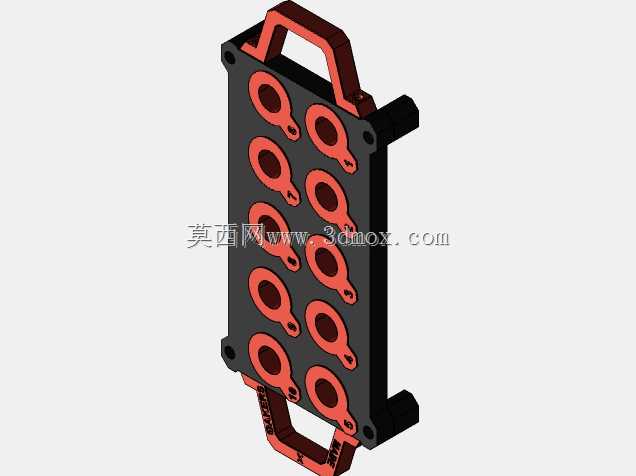

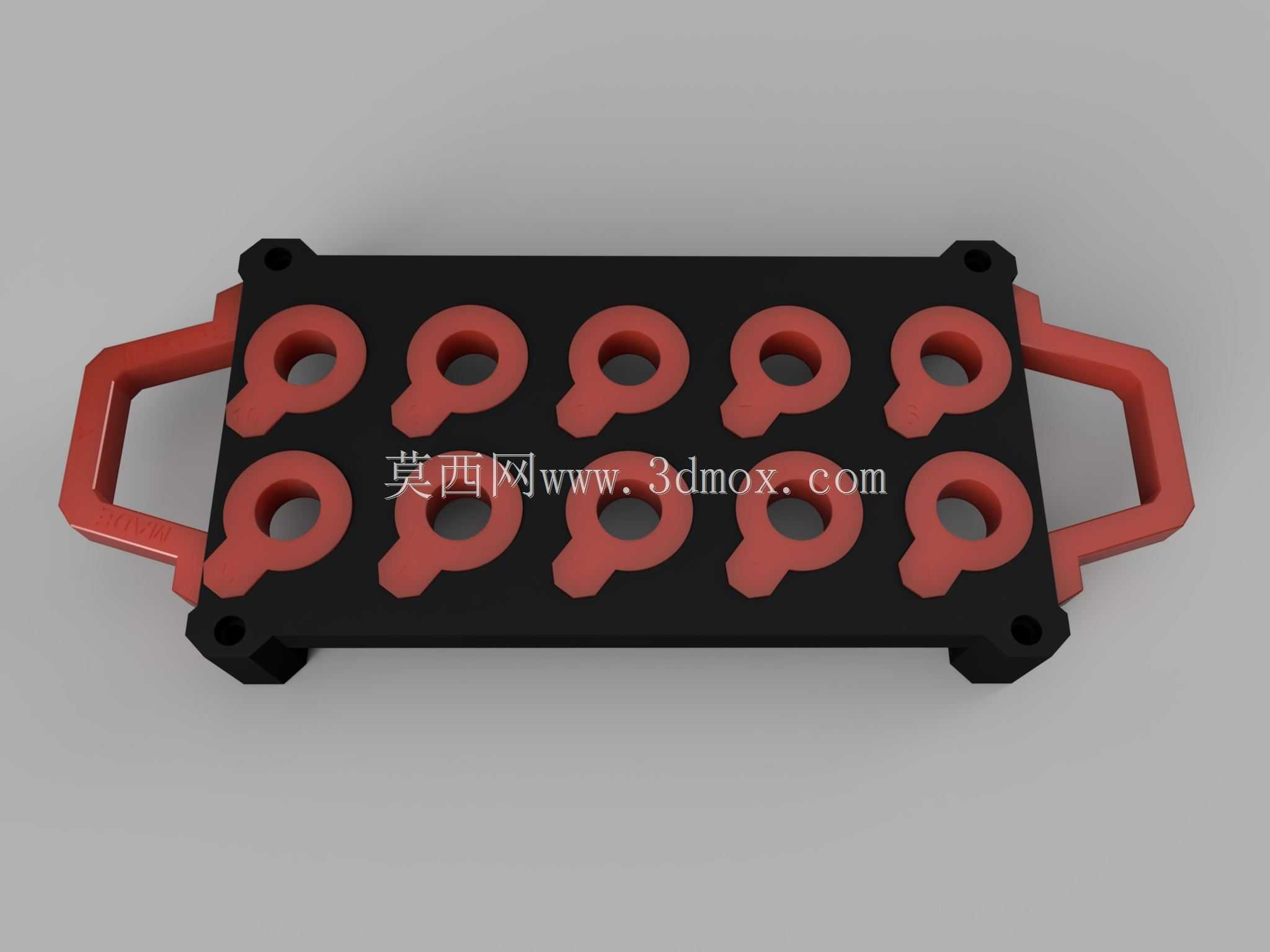

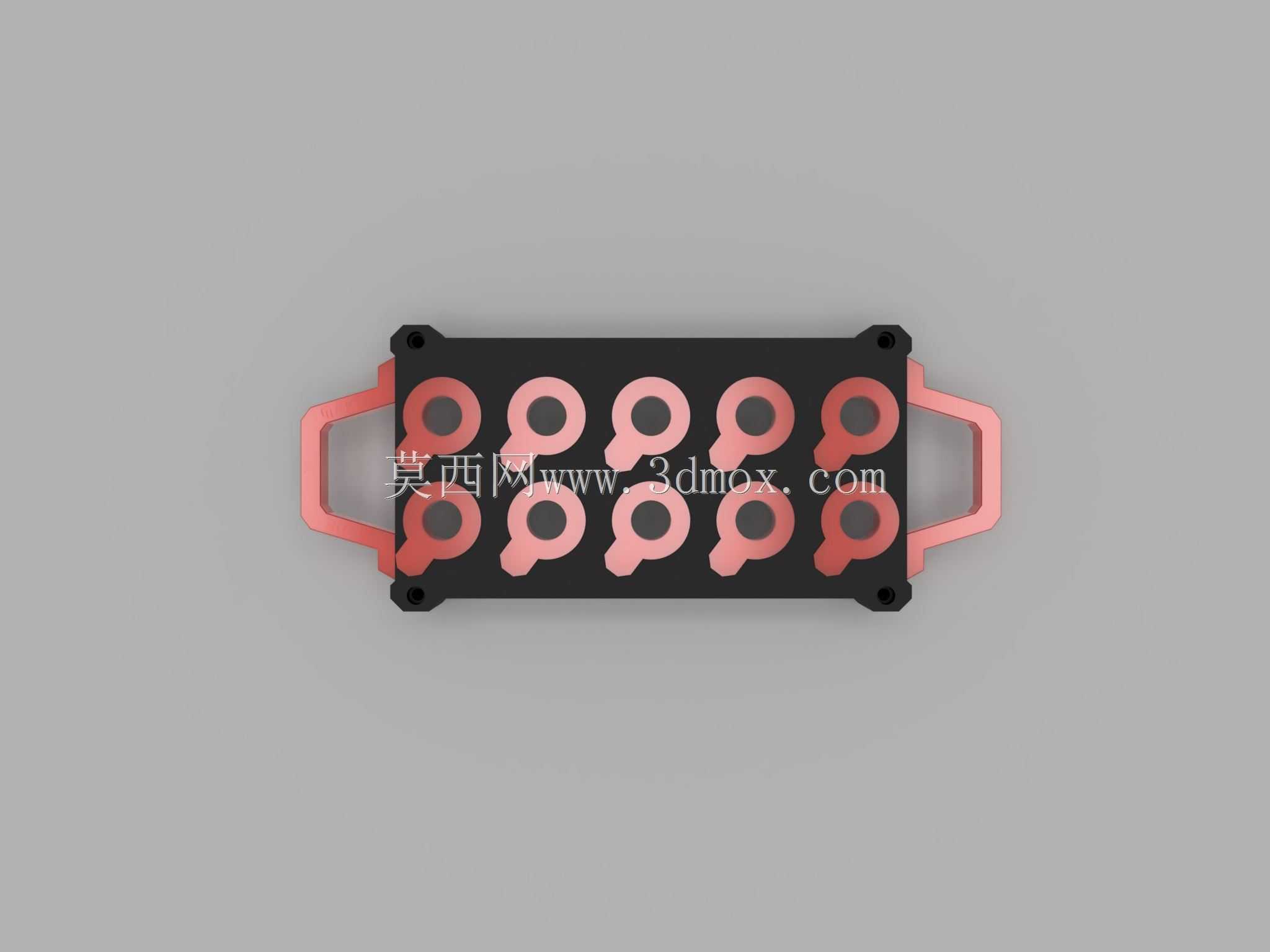

整体采用对称式双把手结构设计，主体承托板为矩形平板结构，四角设置带安装孔的凸台结构，既可以直接平放在工作台面使用，也可通过螺栓穿过四角安装孔固定在壁挂支架或者工作台侧立面，适配不同工位的安装布局需求。承托板上共设置两排共10个TTS刀柄专用定位孔位，每个孔位边缘都做了适配刀柄卡槽的限位凸台，刀柄插入后可保持固定朝向，不会发生转动滑脱，孔位间距经过合理排布，相邻刀柄放置后不会发生磕碰，避免刀柄锥面、刃具部分因相互碰撞产生划痕或崩损。

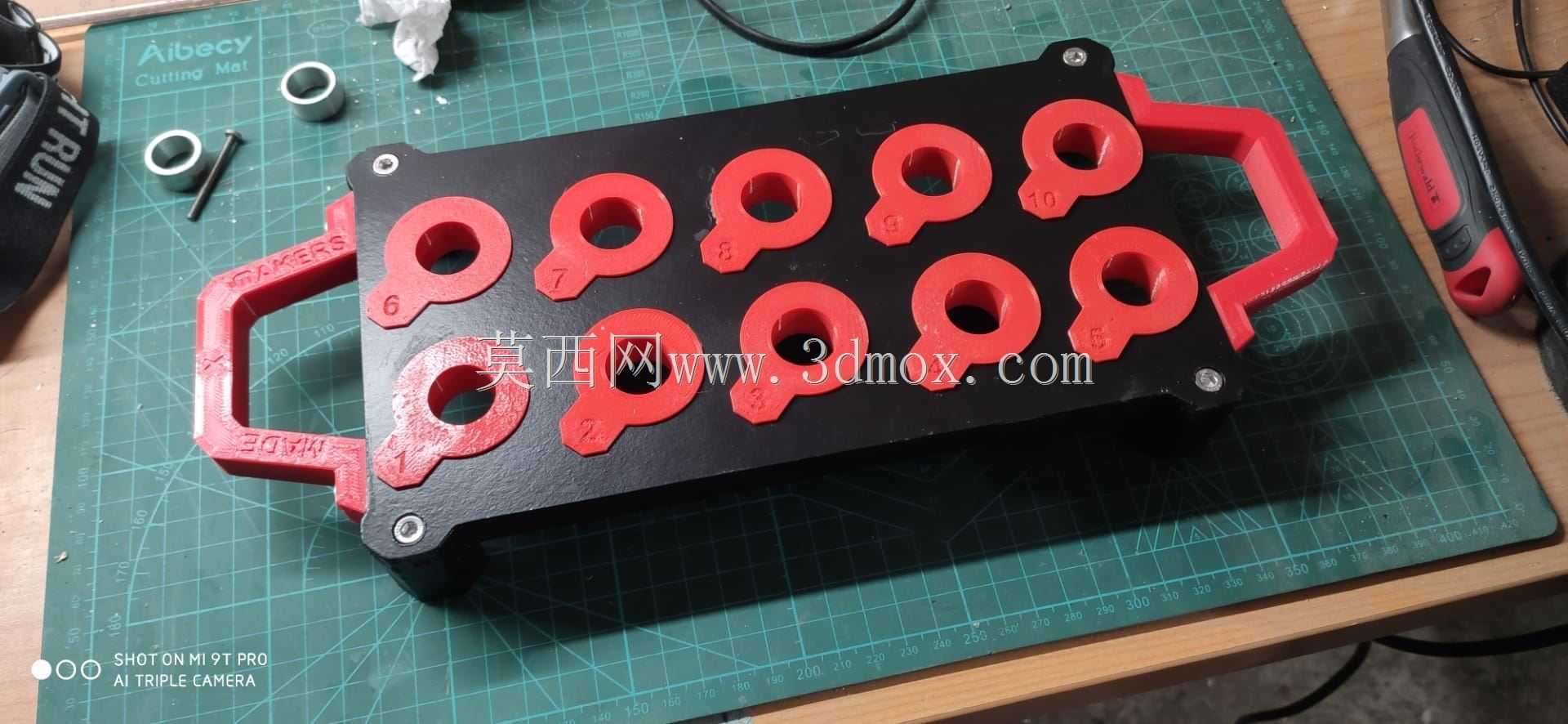

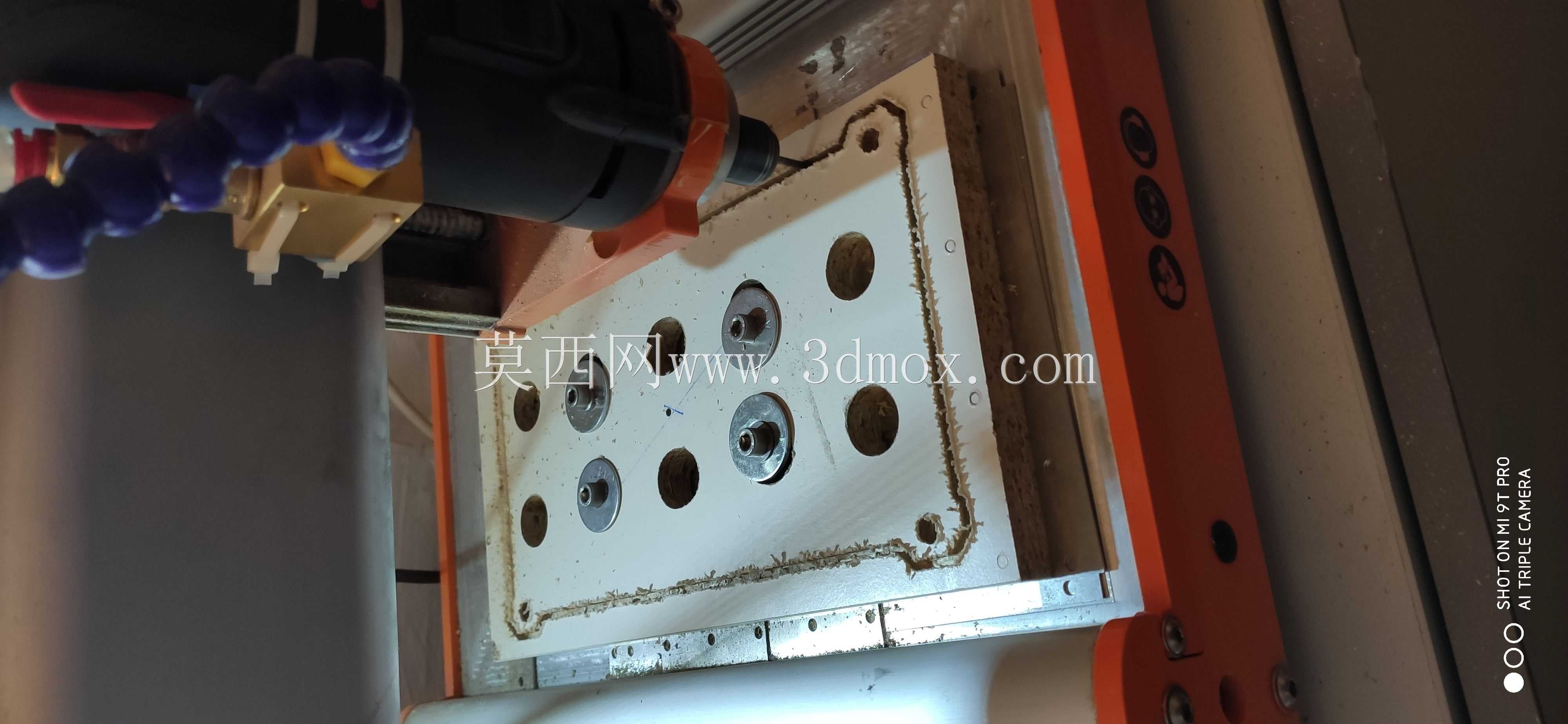

两侧的一体化把手做了圆弧过渡处理，握持时贴合手掌轮廓，当需要在不同工位间转移整组刀具时，可直接握持把手整体搬移，无需逐个收纳刀具，适配小批量多工序加工时的刀具整组转场需求。主体承托板可采用实木板材切割加工，把手与孔位定位套可采用3D打印制作，也可整体通过3D打印一体成型，加工门槛低，小型加工车间甚至个人DIY工作室都可快速制作落地。

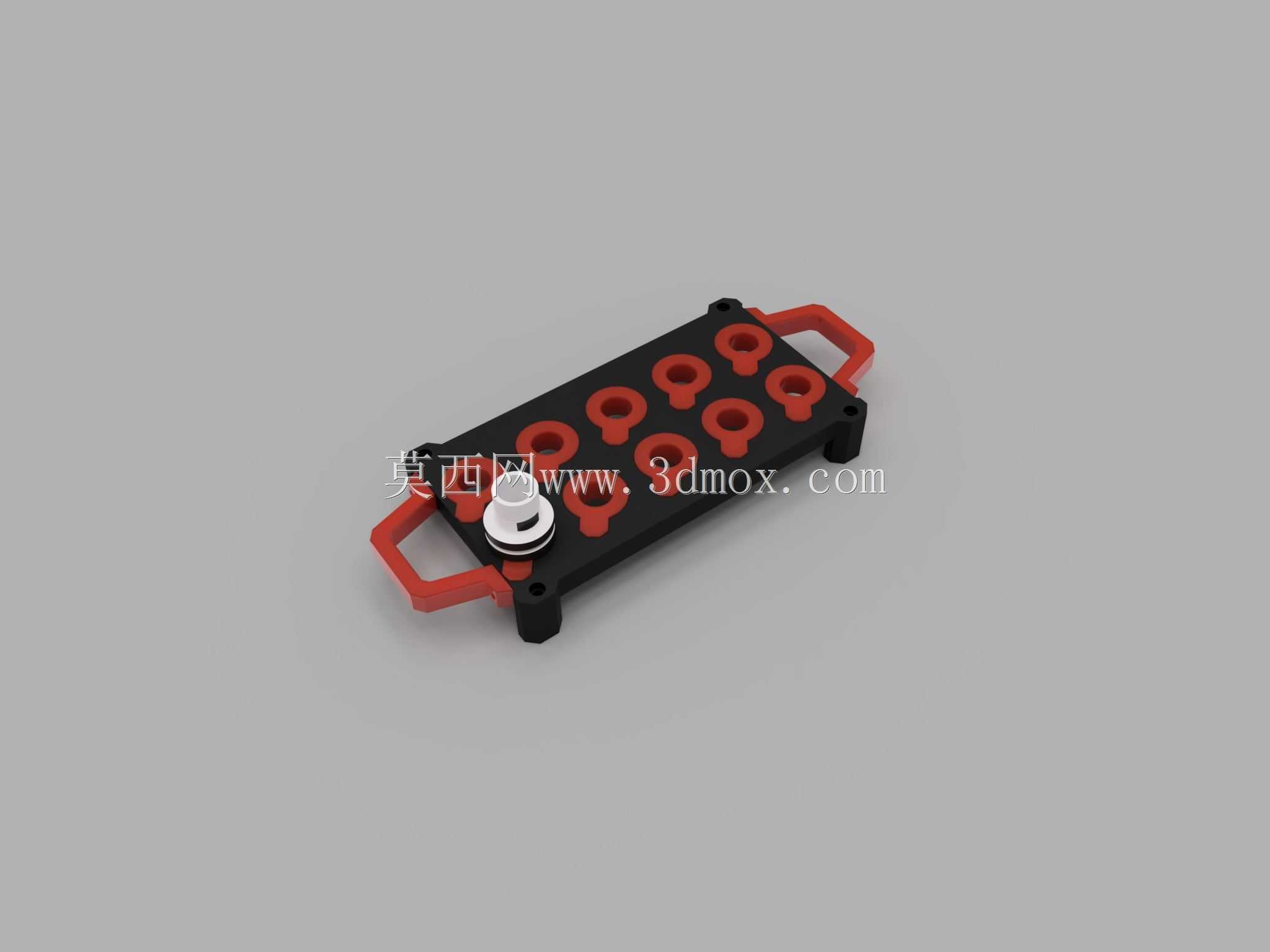

在实际工位应用中，该工具架可将当前工序常用的TTS刀柄按加工顺序依次插放，操作人员换刀时可快速识别对应刀柄，无需在杂乱的工具堆中翻找，同时能有效避免刀柄随意放置导致的锥面沾染切屑、冷却液，减少刀柄装入主轴前的清洁工作量，也能降低杂质进入主轴锥孔造成的精度损伤风险。安装边界方面，整体长宽尺寸适配常规小型工作台的台面空余空间，平置时不会占用过多操作区域，壁挂安装时突出墙面的厚度控制在合理范围，不会对操作人员的工位走动造成干涉，孔位的深度经过匹配设计，刀柄插入后露出的长度足够操作人员快速抓握拔取，同时不会因插入过浅导致放置不稳倾倒。
