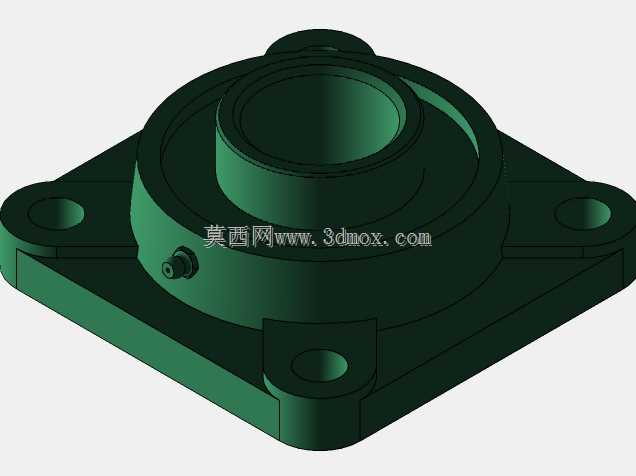

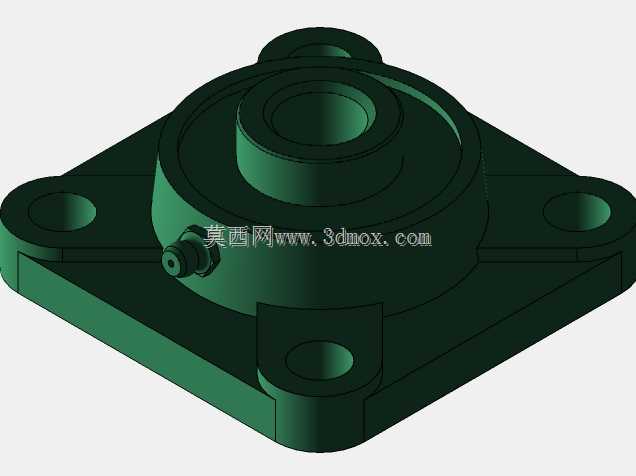

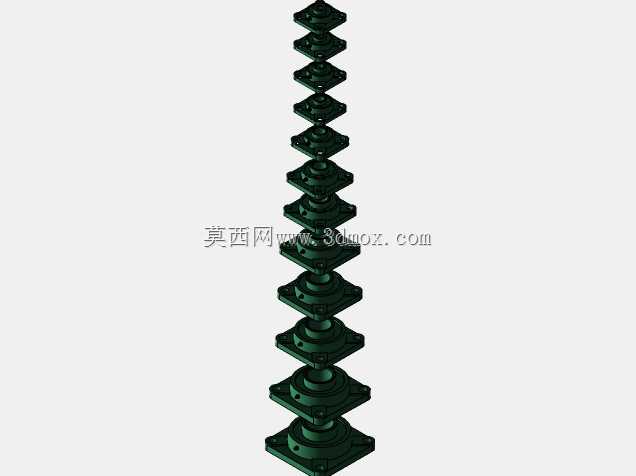

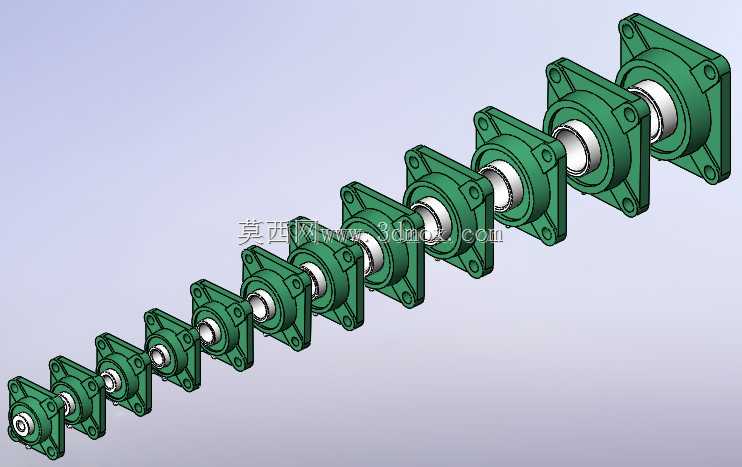

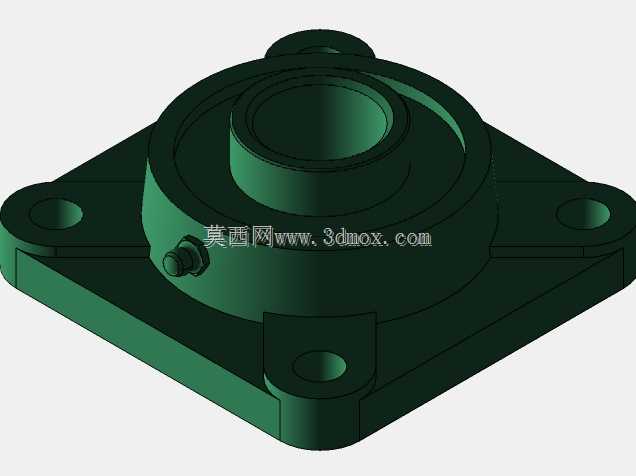

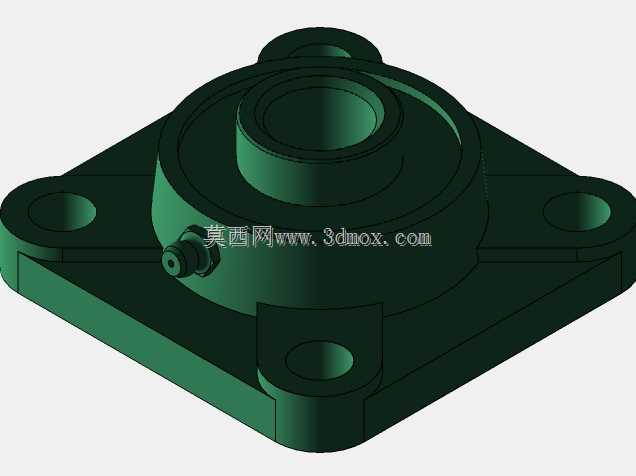

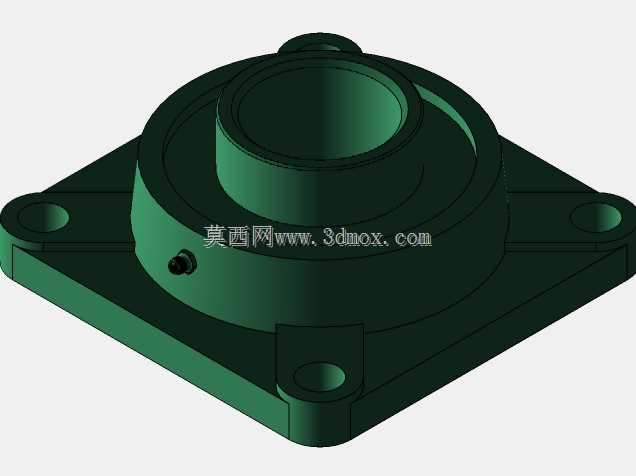

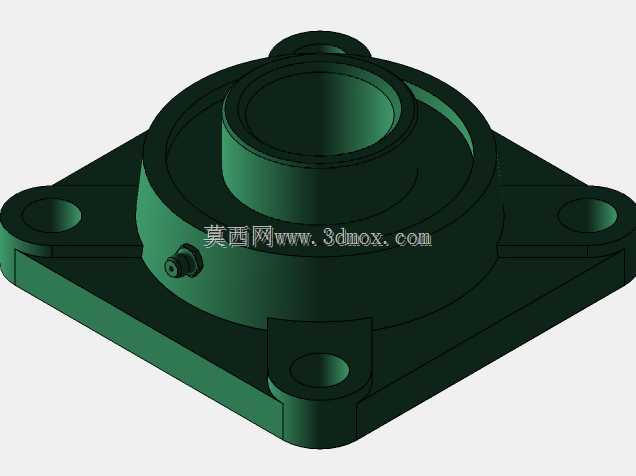

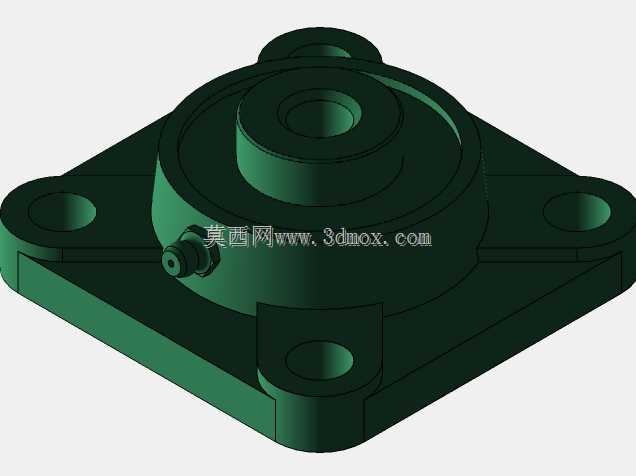

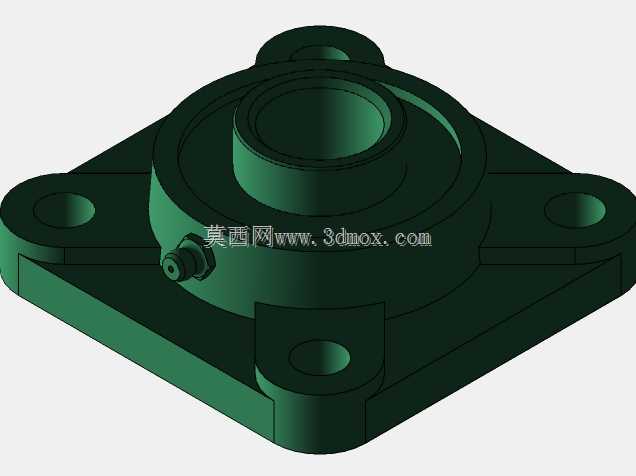

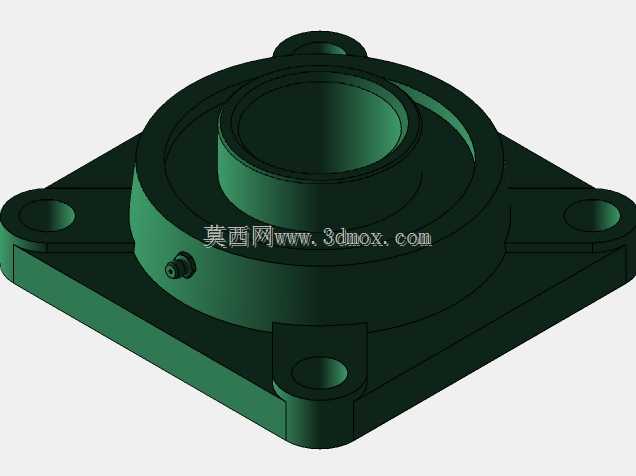

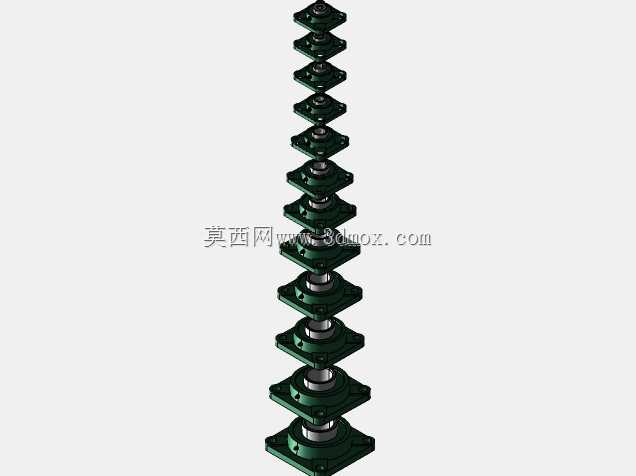

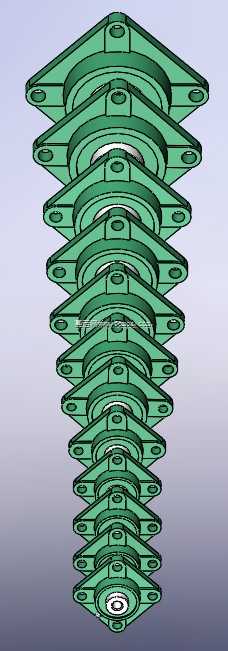

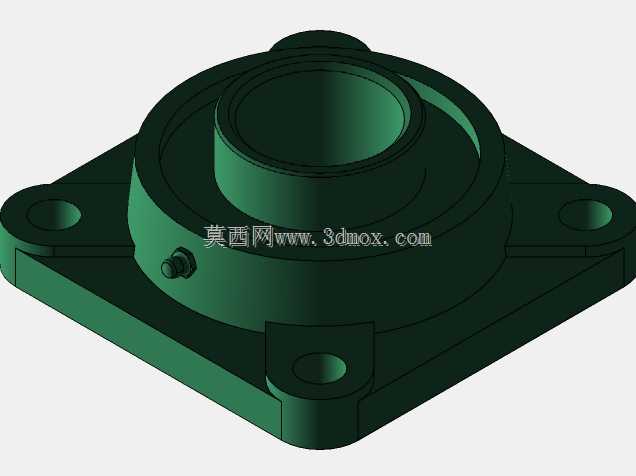

带菱形安装座的外球面轴承组件

常规外球面轴承座在现场安装时，常遇到安装面平面度不足导致轴承内圈偏载、运转时温升异常的问题，这套菱形安装座的外球面轴承组件，在安装法兰的背面预留了0.2mm的刮研余量，现场安装时可根据安装基面的实际平面度配刮接触点，保证法兰面与安装基面的接触面积不低于85%，避免局部应力集中压裂铸铁座体。座体的两个安装孔采用长圆孔设计，孔的长度方向预留了±3mm的调整余量，安装时可微调轴承的中心位置，补偿传动轴的加工同轴度误差，避免轴系装配后出现别劲的情况，长圆孔的边缘做了R2的倒角处理，螺栓锁紧时垫圈不会刮伤座体漆面，也能分散螺栓的压紧应力，防止孔边开裂。轴承外圈与座体的球面配合面，粗糙度控制在Ra1.6以内，球面的配合间隙控制在0.01-0.03mm之间，既保证轴承可以自适应轴的偏角，又不会因为间隙过大导致运转时出现晃动，球面配合面还预留了润滑脂储油槽，定期补脂时油脂可以均匀分布在配合面上，长期运转也不会出现球面锈蚀卡滞的问题。整套轴承的密封采用双层唇形密封结构，外侧密封唇朝外阻挡粉尘、切削液等杂质进入轴承内部，内侧密封唇朝内锁住轴承内部的润滑脂，在多粉尘的加工车间、户外输送设备等工况下，能有效延长轴承的维护周期。座体的四个边角做了倒钝处理，没有尖锐的毛刺，搬运安装时不会划伤操作人员，法兰面的厚度比常规同规格轴承座加厚了2mm，在承受径向冲击载荷时，座体的变形量更小，轴承的支撑刚性更足，适合重载、有冲击的传动场景。轴承内圈的紧定螺钉采用内六角凹端设计，螺钉的端面做了滚花处理，锁紧在轴上时摩擦力更大，正反转切换时也不会出现内圈与轴打滑的情况，螺钉的头部还加装了尼龙防松圈，设备长期振动也不会出现螺钉松脱的问题。
