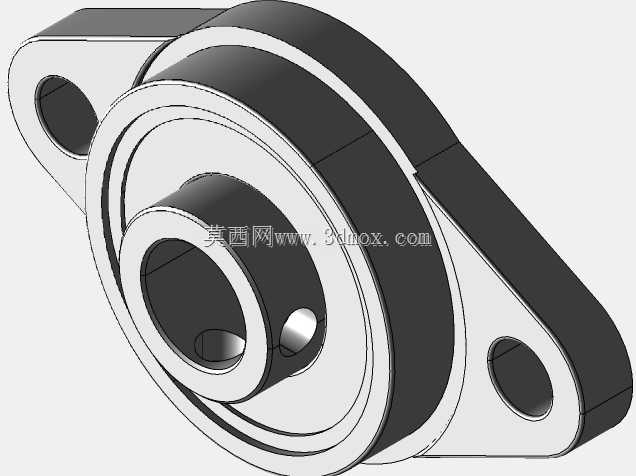

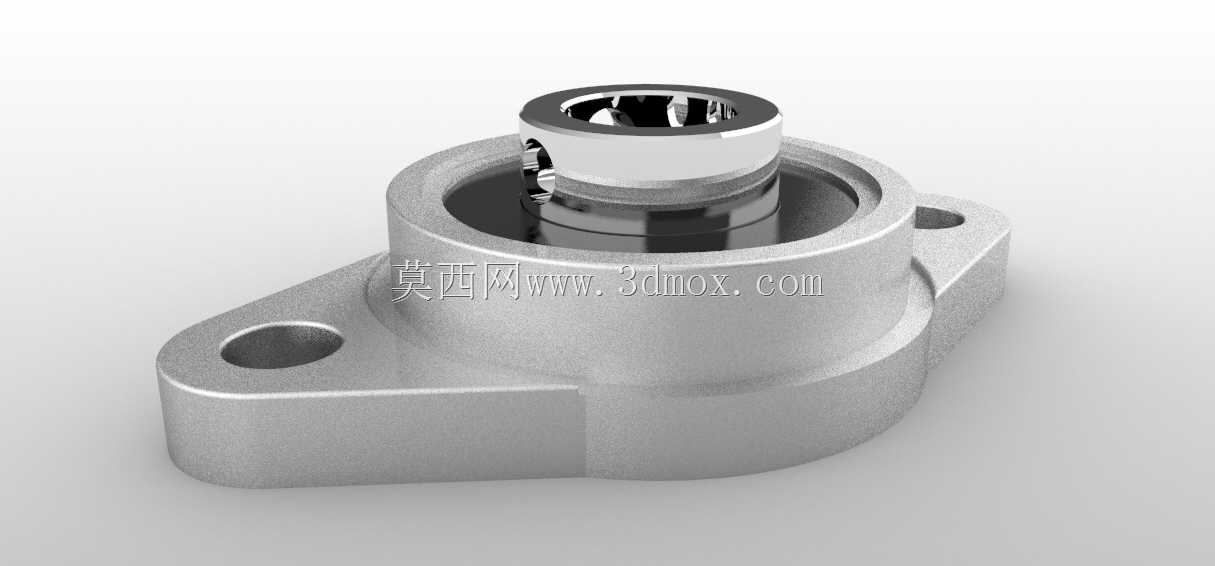

菱形法兰带紧定螺钉轴承固定支座

桌面级3D打印机Z轴丝杠传动端的支撑失效，多半出在轴承座的安装同轴度偏差上——普通立式轴承座靠单平面锁附，打印时长时间往复进给带来的微幅振动，会慢慢拉扯安装孔位产生偏移，最终导致丝杠转动卡滞、层纹错位。这款菱形法兰支座的设计，刚好戳中了这类小载荷精密传动场景的加工与装配痛点。两个安装孔沿法兰对角排布，相比圆形四孔法兰，少了两个锁附点位却能靠更长的孔距形成更稳的支撑力矩，铣削加工时只需一次装夹就能完成法兰端面与轴承孔的同轴加工，不用反复翻面找正，小批量走CNC时能省掉近三成的装夹辅助时间。轴承嵌入腔的深度做了0.15mm的余量预留，压入标准深沟球轴承后不会出现端面突出的问题，法兰背面和安装面贴合时不会被轴承外圈顶出缝隙，锁附螺丝时不会因为局部应力不均把轴承腔挤变形。侧面的紧定螺钉孔没有做在轴承腔的正上方，而是偏移了15度角，刚好避开法兰加强筋的位置，攻丝时不会因为筋位厚薄不均导致丝锥断裂，拧紧紧定螺钉时，顶丝能直接压在轴承外圈的侧面凹槽里，不会顶到滚动体造成轴承转动卡涩。法兰和主体筒身的过渡位置做了R2的圆角过渡，没有留尖锐的直角，不管是3D打印FDM成型还是铝合金压铸，都不会出现应力集中导致的开裂，打印时这个位置也不用额外加支撑，拆件后几乎不用打磨就能直接用。轴承腔的入口处做了0.2mm的倒角导向，压装轴承时不用反复对准，稍微施力就能把轴承平稳推到位，不会因为硬敲把轴承外圈磕伤。两个安装孔做了沉头设计，锁附内六角螺丝时螺丝头能完全埋入法兰平面，不会突出表面刮到运动的拖板，沉头孔的深度刚好和M3螺丝的头高匹配，不会因为沉头过深导致锁附力不足。这类小尺寸支撑件最容易被忽略的就是材质适配的细节，筒身壁厚做了2.5mm，不管是用PLA打印做原型验证，还是用6061铝加工做量产件，都能保证足够的刚性，不会因为丝杠的轴向窜动把筒身撑变形。紧定螺钉孔的螺纹深度做了5mm，足够容纳3mm直径的顶丝，反复调整松紧也不会出现滑牙的问题，日常维护时不用频繁更换整个支座。
