垂直风力发电机组涡轮螺旋结构设计

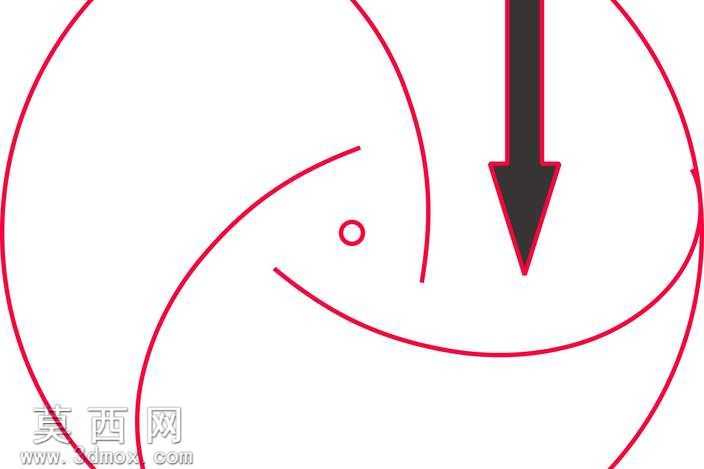

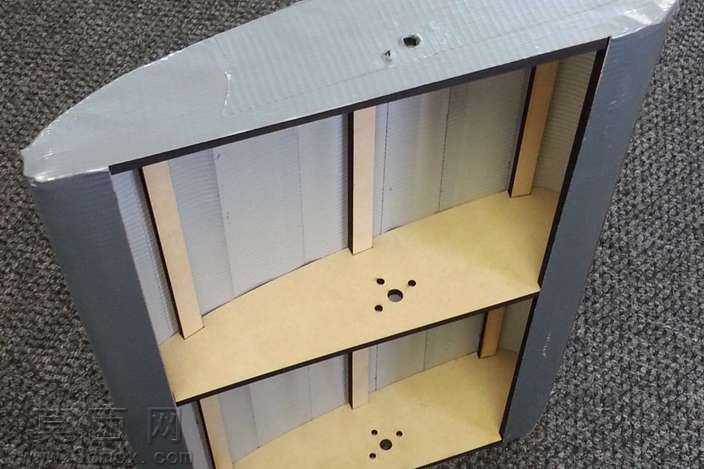

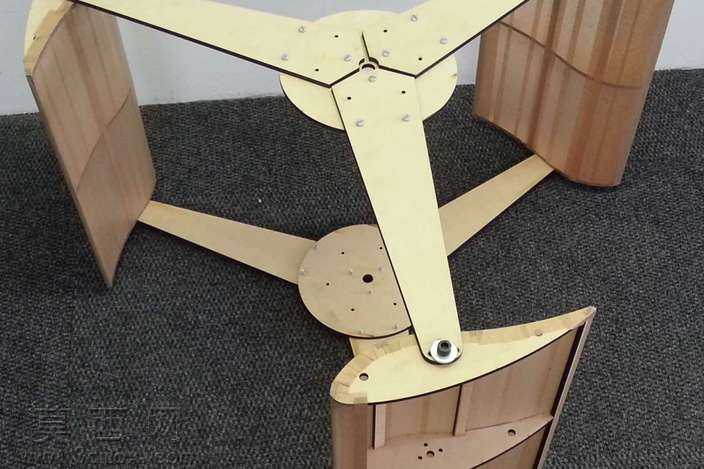

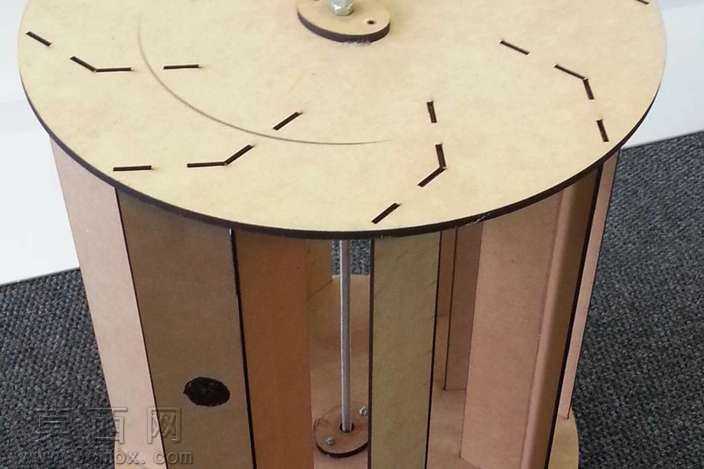

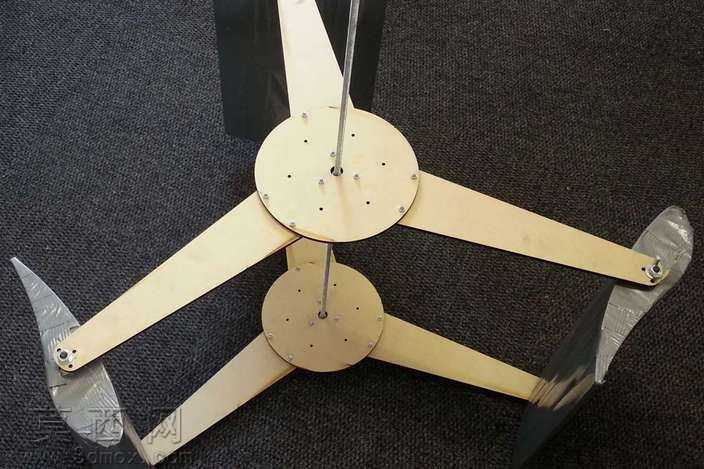

本作品为垂直轴风力发电机组的涡轮螺旋翼三维结构设计，整体建模过程围绕风能捕获效率提升的核心需求展开，首先通过参数化曲线绘制螺旋翼的外轮廓轨迹，精准控制螺旋线的曲率变化与延伸角度，确保翼型从中心向外围的平滑过渡，避免曲面出现突兀折角影响气流走向。建模阶段采用曲面放样与实体加厚结合的方式构建螺旋翼主体，先绘制多组不同半径位置的翼型截面草图，通过引导线约束将各截面串联为连续曲面，再根据结构强度需求设定均匀壁厚，保证翼片在强风工况下的抗形变能力。中心安装位预留标准尺寸的轴孔与定位销孔，孔位边缘做倒角处理减少应力集中，同时在翼片与中心轮毂的连接位置设置过渡加强筋，筋条走向贴合螺旋翼的受力传导路径，避免连接位置出现断裂风险。材质设定上，螺旋翼主体选用轻量化高强度的复合材料质感，表面做哑光磨砂处理减少强光反射，轮毂部分采用金属合金材质，赋予细腻的金属拉丝纹理与轻微反光效果，区分不同部件的材质属性同时还原真实构件的视觉表现。渲染阶段采用正交视角展示螺旋翼的平面轮廓，搭配醒目的方向标识标注气流的作用路径，清晰呈现设计的核心逻辑：该螺旋翼设计打破传统垂直轴风轮的翼型布局，将风力的作用方向从外向内引导至中心区域，通过螺旋曲面的导流作用让气流在中心位置形成汇聚效应，相比常规Savonius垂直轴风轮，能够在相同风速下产生更大的扭矩输出，同时半合围的超宽翼型设计可以捕获更多方向的来风，无需额外对风装置即可适配多变的风向条件，降低机组的整体结构复杂度。建模过程中反复调整螺旋线的圈数与翼片的张开角度，经过多轮曲面曲率分析验证翼面的气流顺滑度，确保气流经过翼面时不会产生明显的紊流，在提升扭矩输出的同时降低风轮的转动阻力，让涡轮在低风速条件下也能顺利启动，兼顾低风速启动性能与高风速下的功率输出表现，整体结构无冗余设计，所有曲面与实体特征均服务于风能转化效率的提升，可直接用于垂直轴风力发电机组的原理验证与结构优化参考。
