多规格机床定位角板工装夹具组件

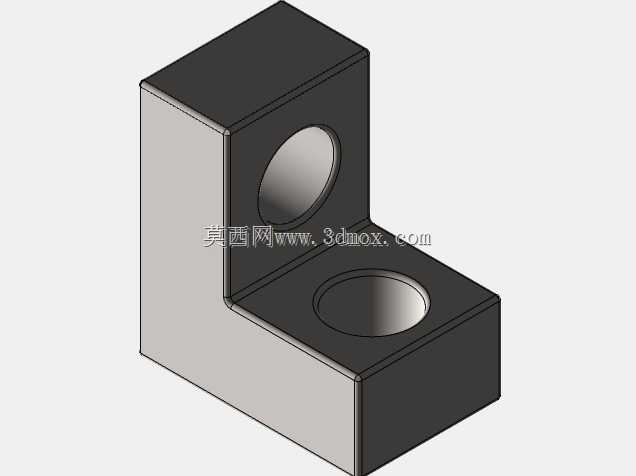

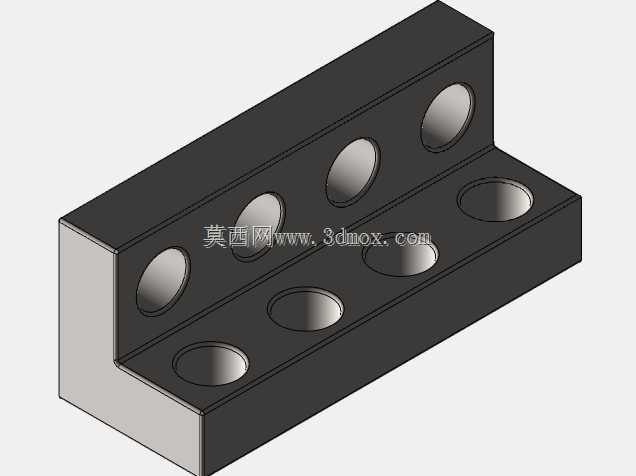

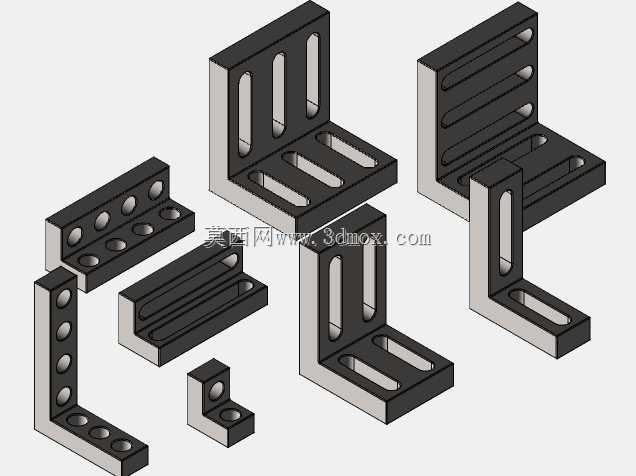

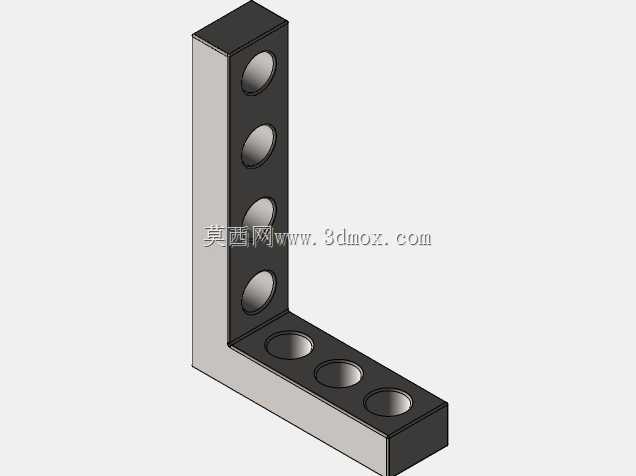

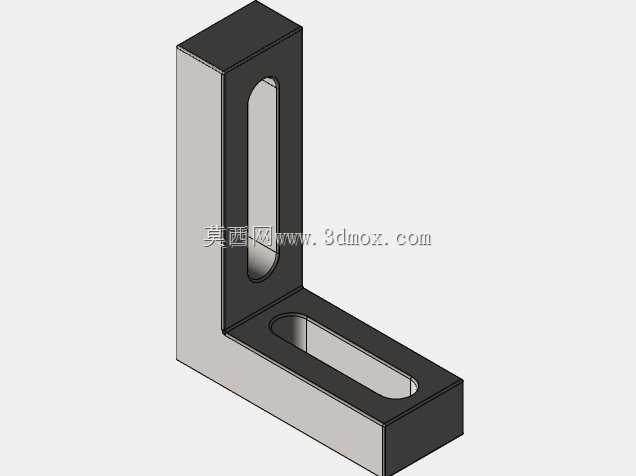

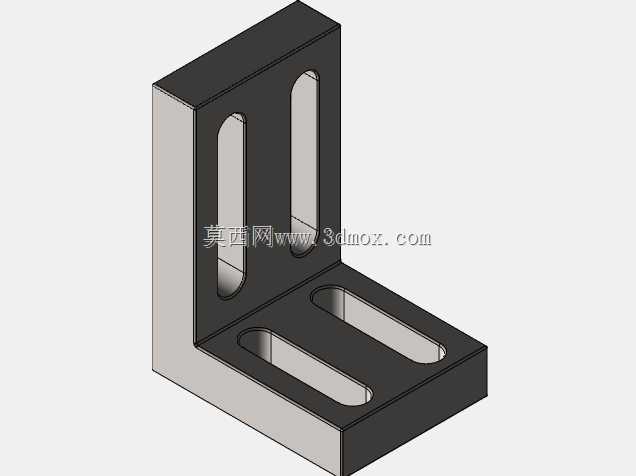

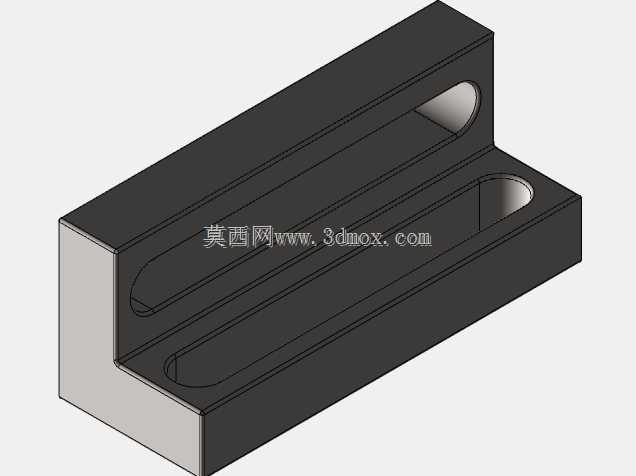

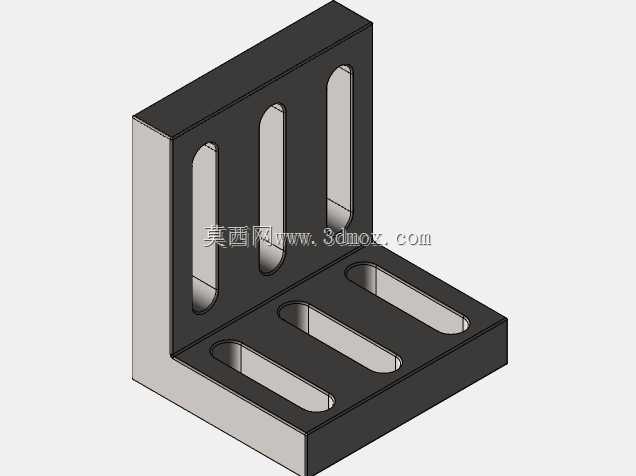

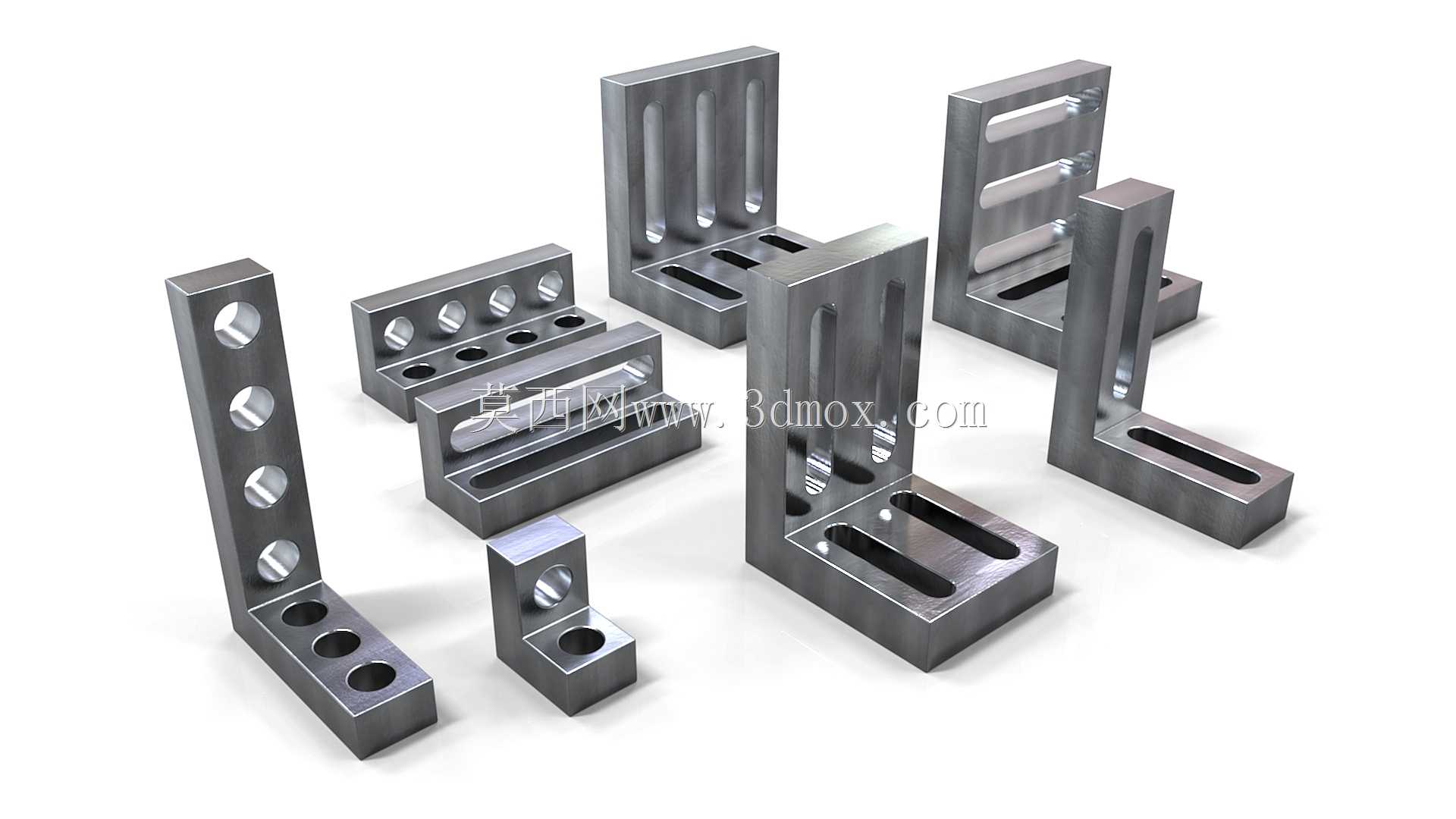

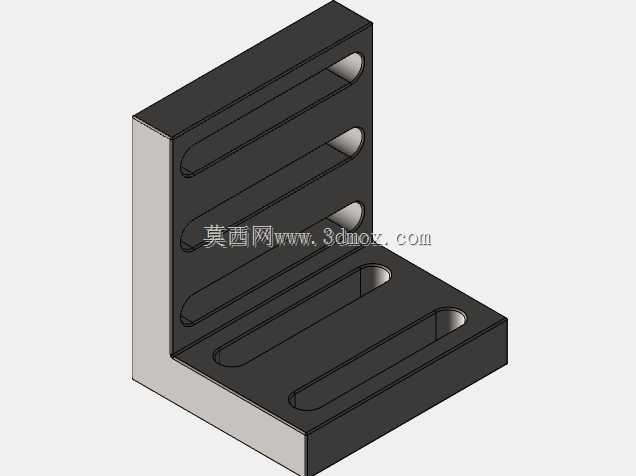

这套角板组件是机床加工工位中常用的定位装夹辅件，主要应用在立式铣床、加工中心、平面磨床等设备的工件装夹环节，用来为异形件、板类件、支架类零件提供垂直方向的定位基准，解决单块工作台面无法快速搭建直角装夹基准的问题，在小批量多品种的机加工生产场景、工装夹具快速搭建场景、设备调试工位的临时定位场景中都能发挥作用，能大幅减少操作人员搭建直角基准的校表时间，降低重复装夹的定位误差。整套组件包含多种不同规格的L型角板与配套连接块，不同尺寸的角件可以适配不同大小、不同装夹需求的工件：小尺寸角板适合小型精密零件的侧向定位，大尺寸带长槽的角板可以适配大尺寸工件的可调式装夹需求，带多组等距安装孔的角板可以配合压板、螺栓实现不同高度的工件支撑定位。设计上所有角板的两个垂直工作面都做了高精度的平面度与垂直度管控，安装面的长圆孔采用腰型槽设计，允许安装时沿槽方向调整位置，不需要严格对准螺纹孔位就能完成固定，适配不同工作台的T型槽间距，也能满足工件装夹时的位置微调需求；部分角板侧面设计了等距排列的安装孔，既可以用来连接其他工装辅件扩展装夹范围，也能作为定位孔配合定位销实现工件的快速对位。外形尺寸上覆盖了从微型小角件到大型立式角板的常用规格，最小的角件边长仅数十毫米，适合狭小空间内的定位支撑，最大的角板垂直边高度超过两百毫米，能满足较高工件的侧面靠紧定位需求；所有角板的安装边界都预留了足够的螺栓沉头空间，固定时螺栓头部不会突出工作面，避免刮伤工件基准面或者干涉刀具走刀路径，角板的棱边都做了倒角处理，没有尖锐毛刺，安装操作时不会划伤操作人员。实际使用时，可以根据工件的外形尺寸、装夹受力方向选择对应规格的角板，通过T型螺栓将角板固定在机床工作台面上，校准角板工作面与机床轴系的平行度后，将工件靠紧角板基准面再配合压板压紧，就能快速完成工件的直角定位，不需要每次装夹都反复打表校准垂直基准，能有效提升单件小批量加工的装夹效率，同时统一的基准设计也能减少不同批次工件装夹的定位误差，提升加工尺寸的一致性。
