大幅面工业激光切割加工设备结构设计

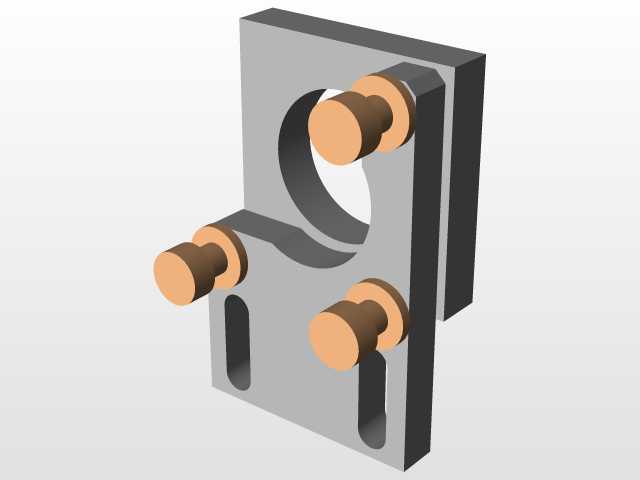

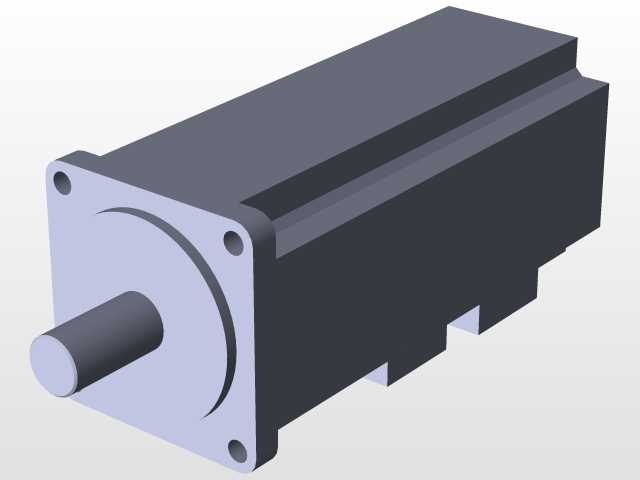

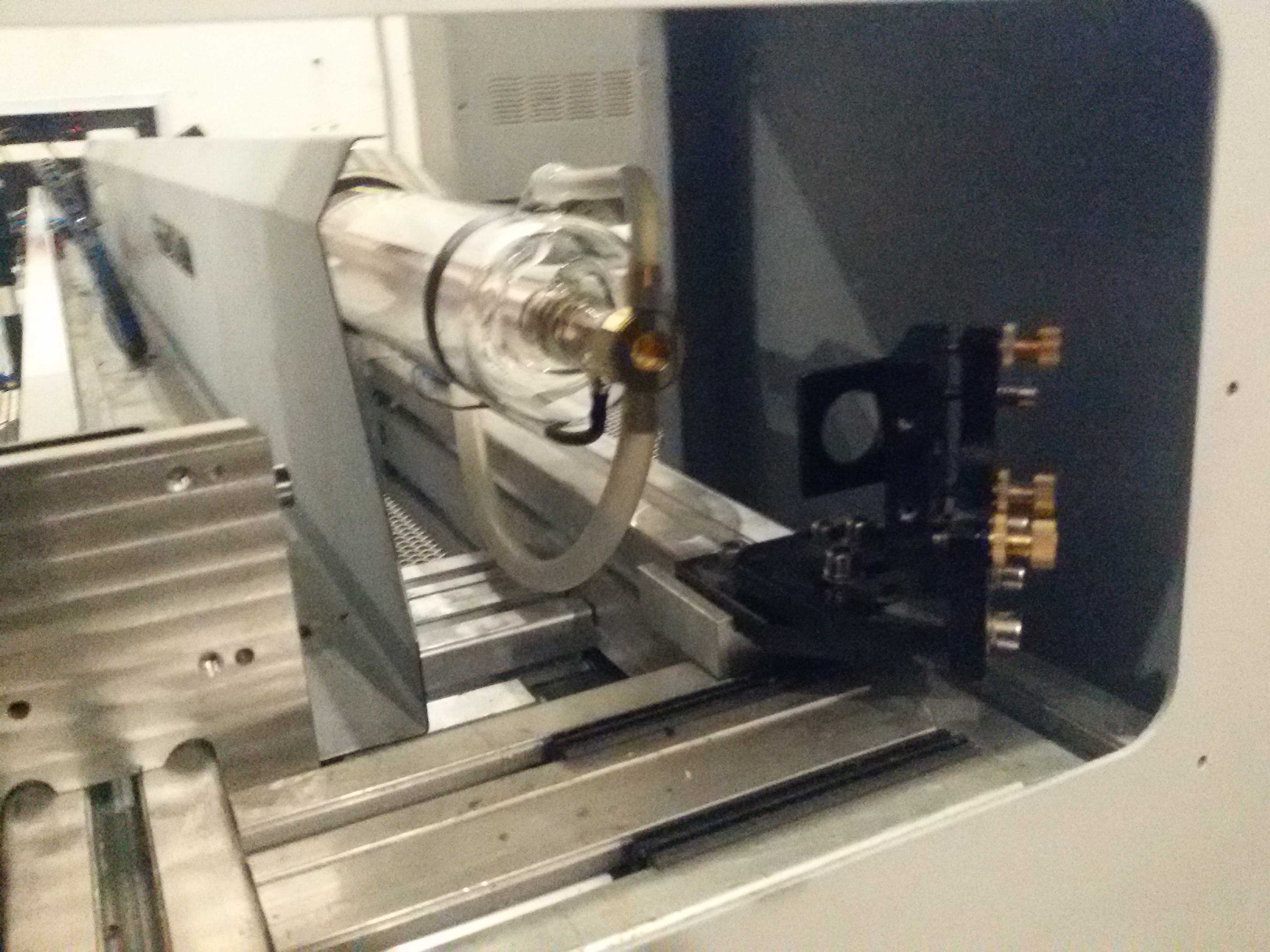

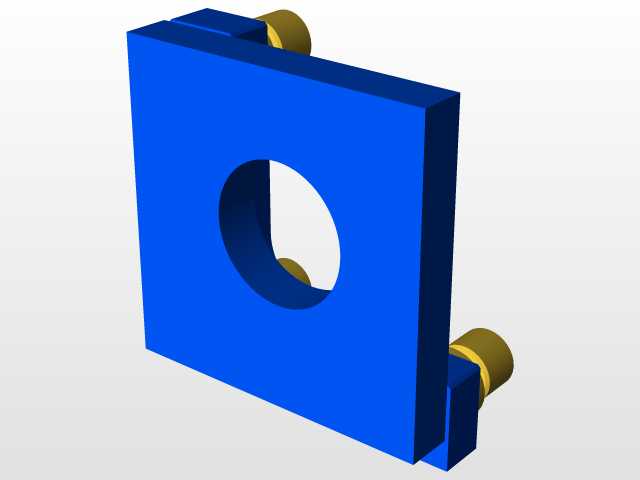

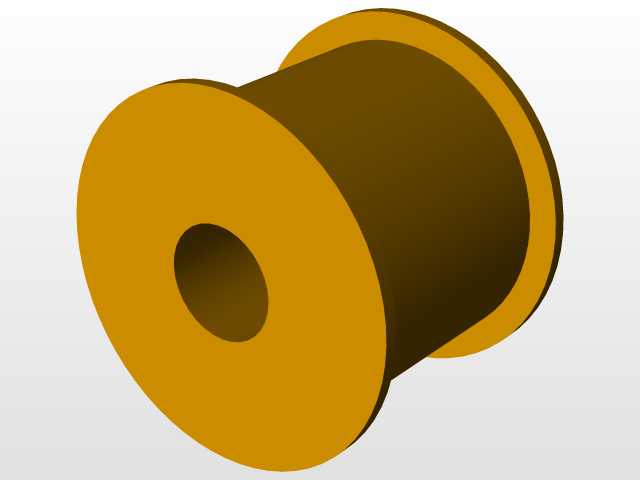

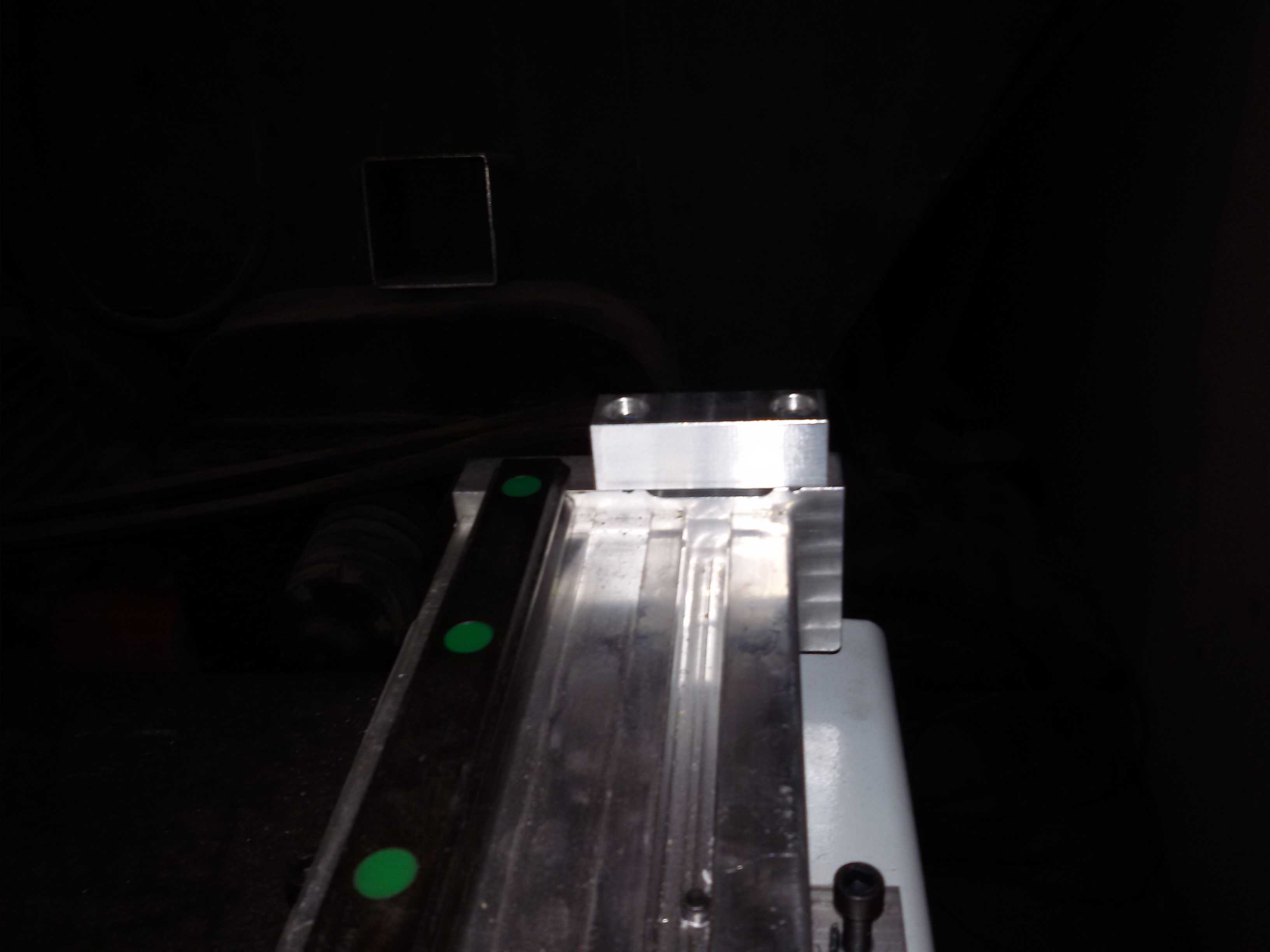

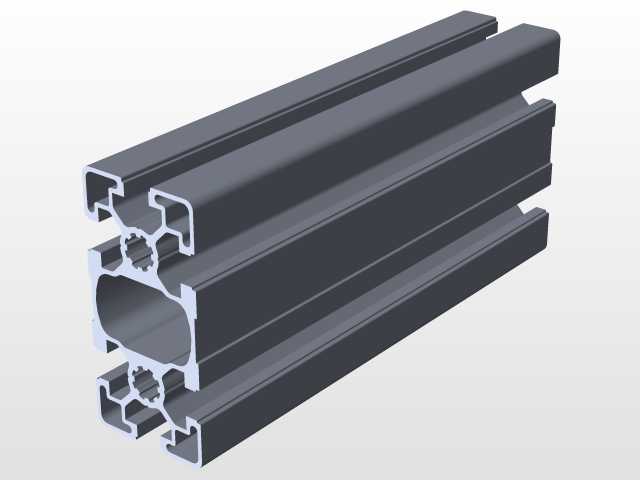

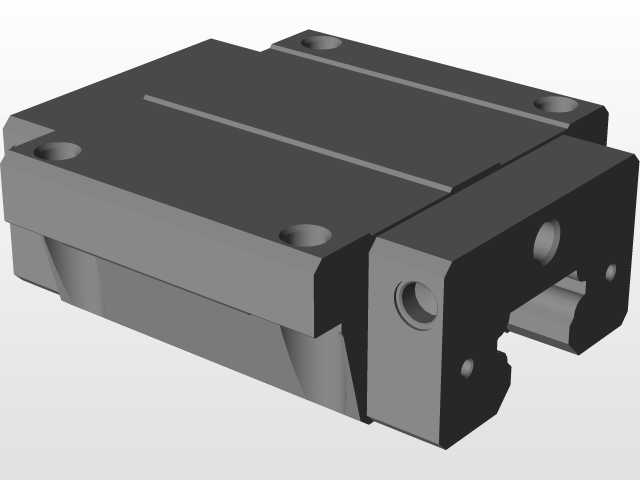

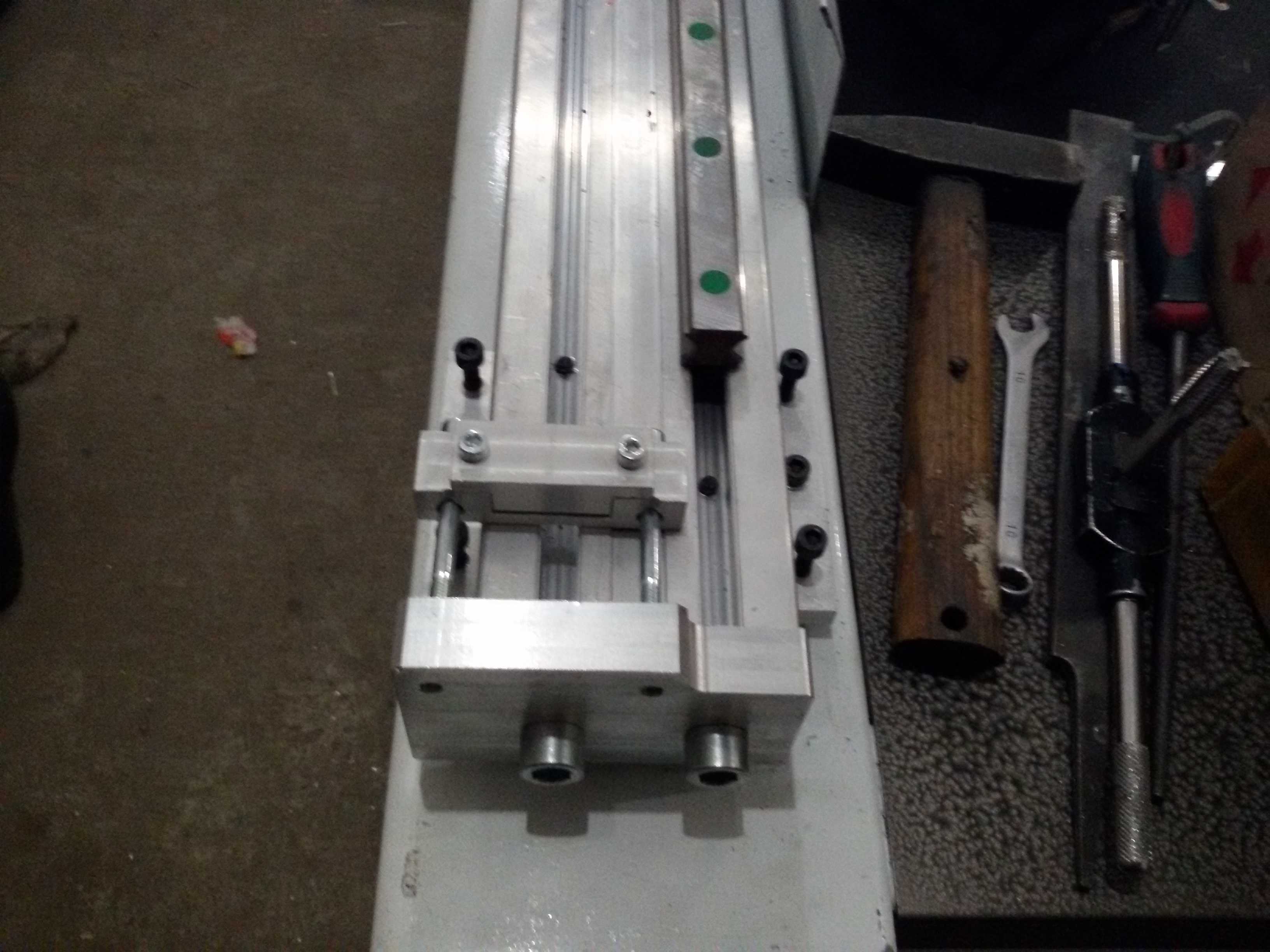

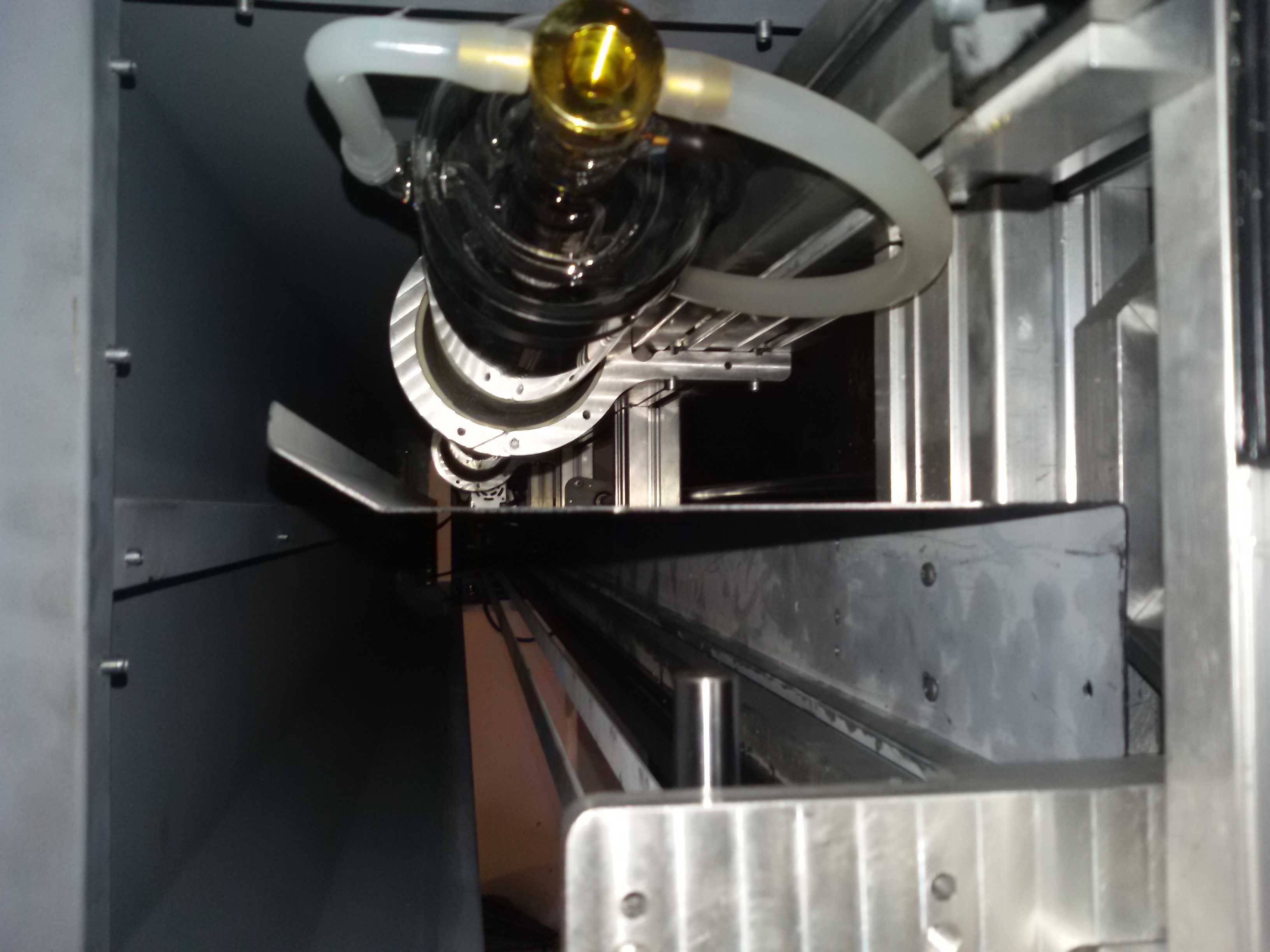

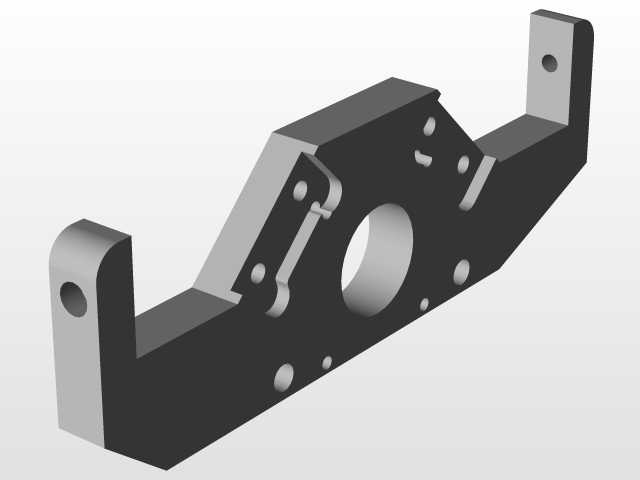

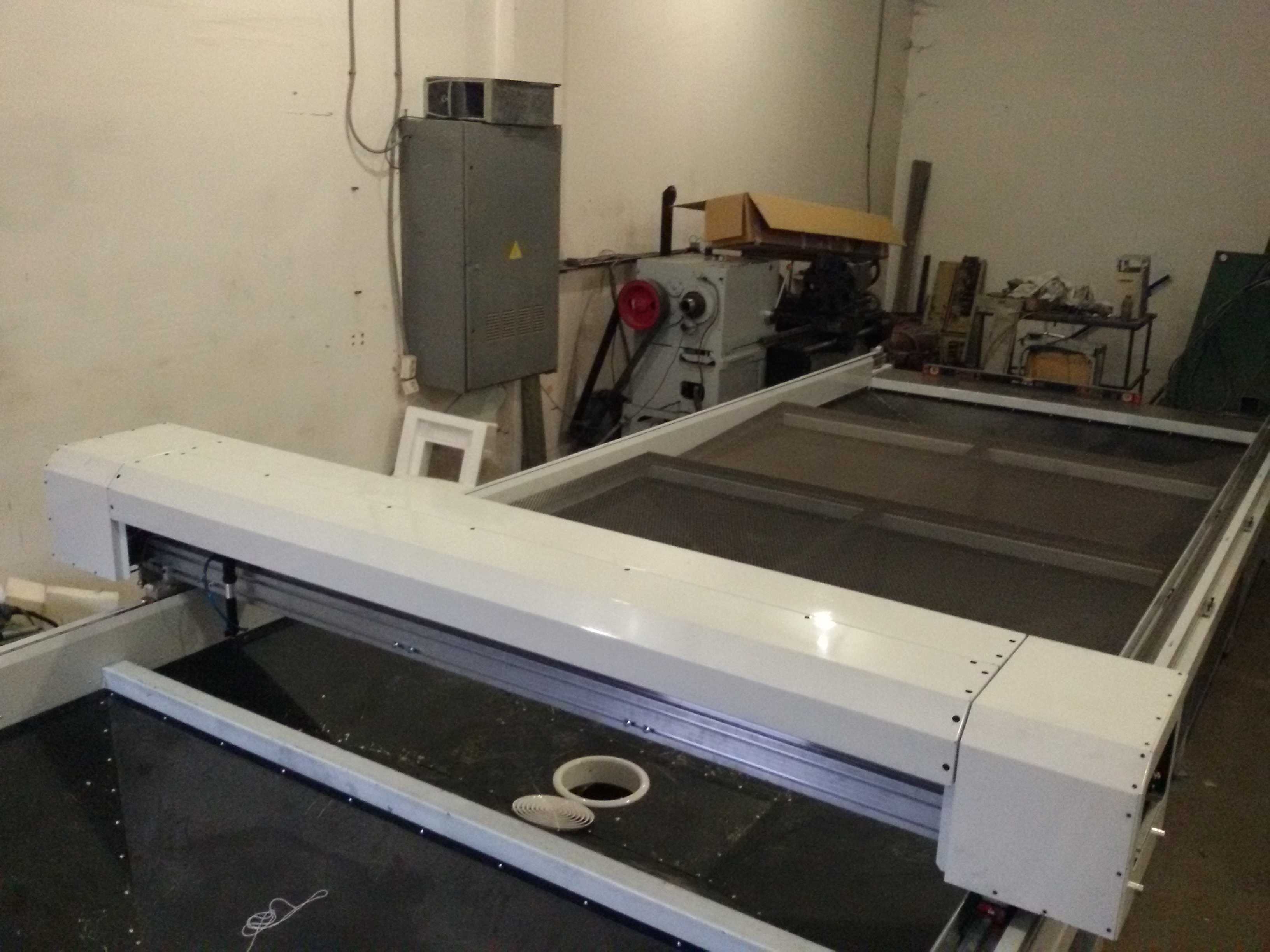

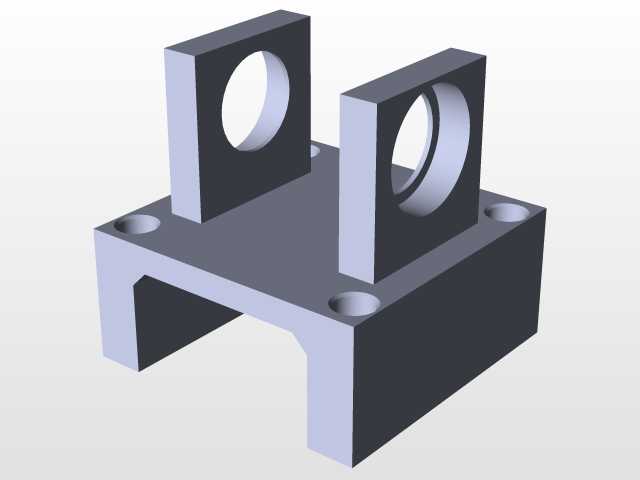

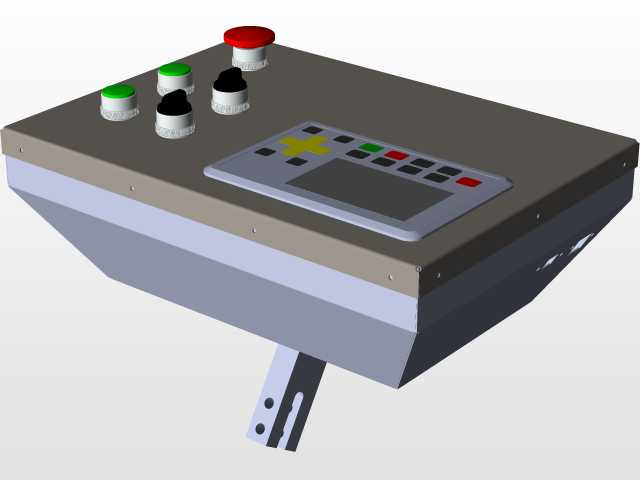

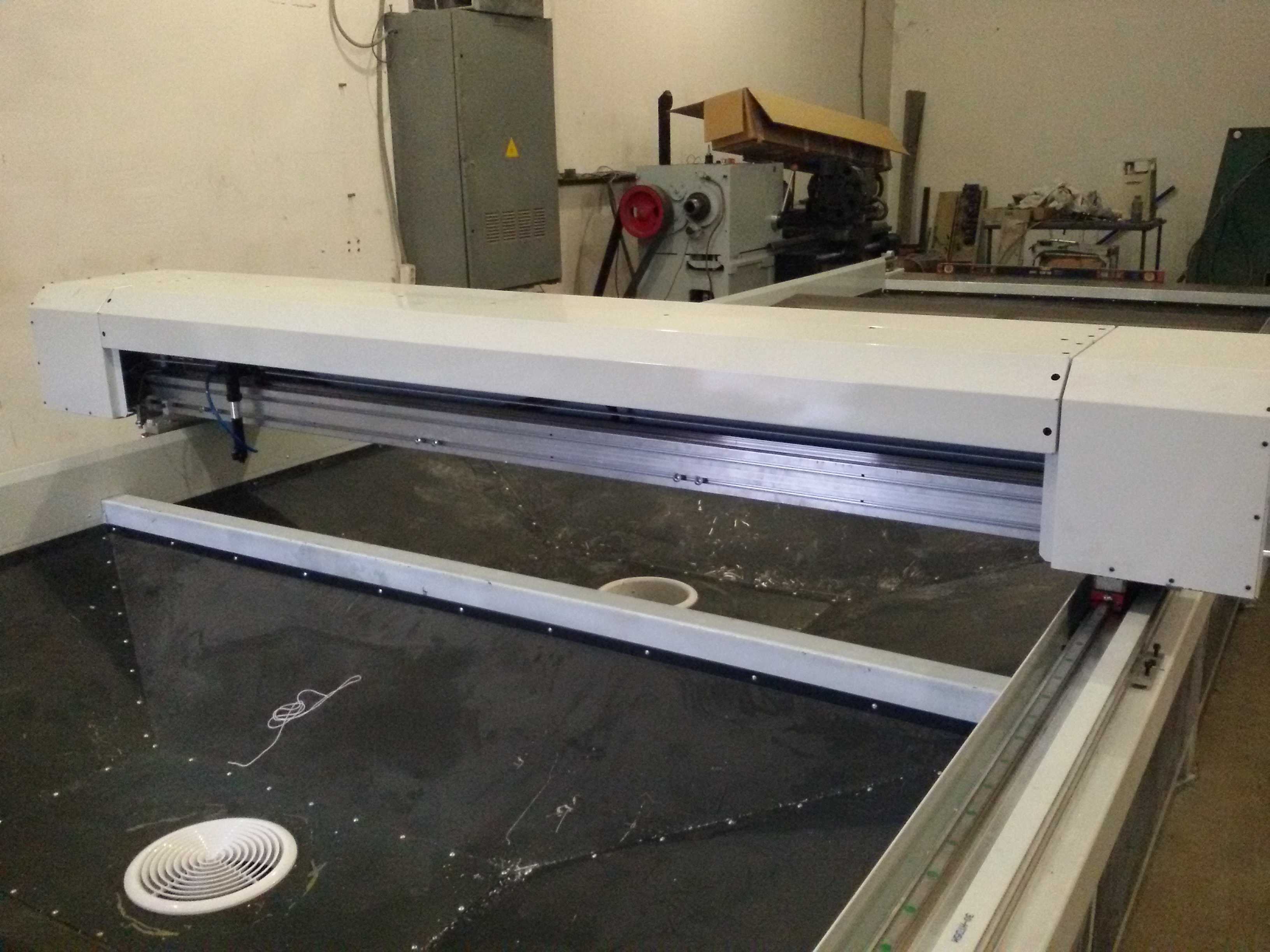

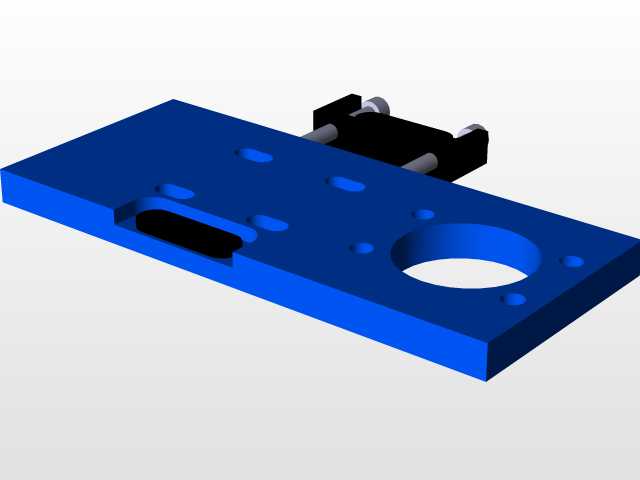

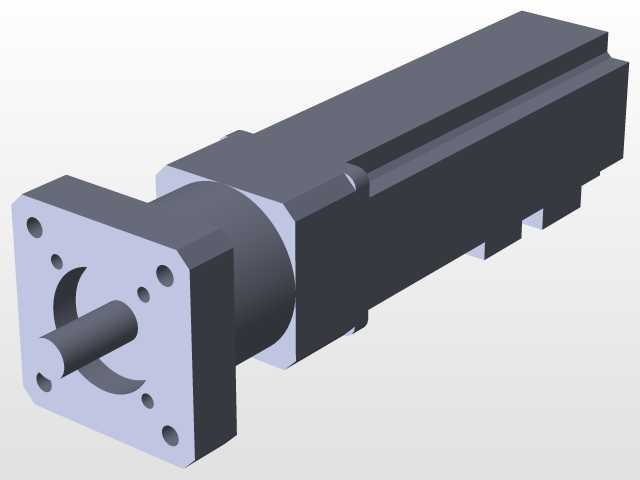

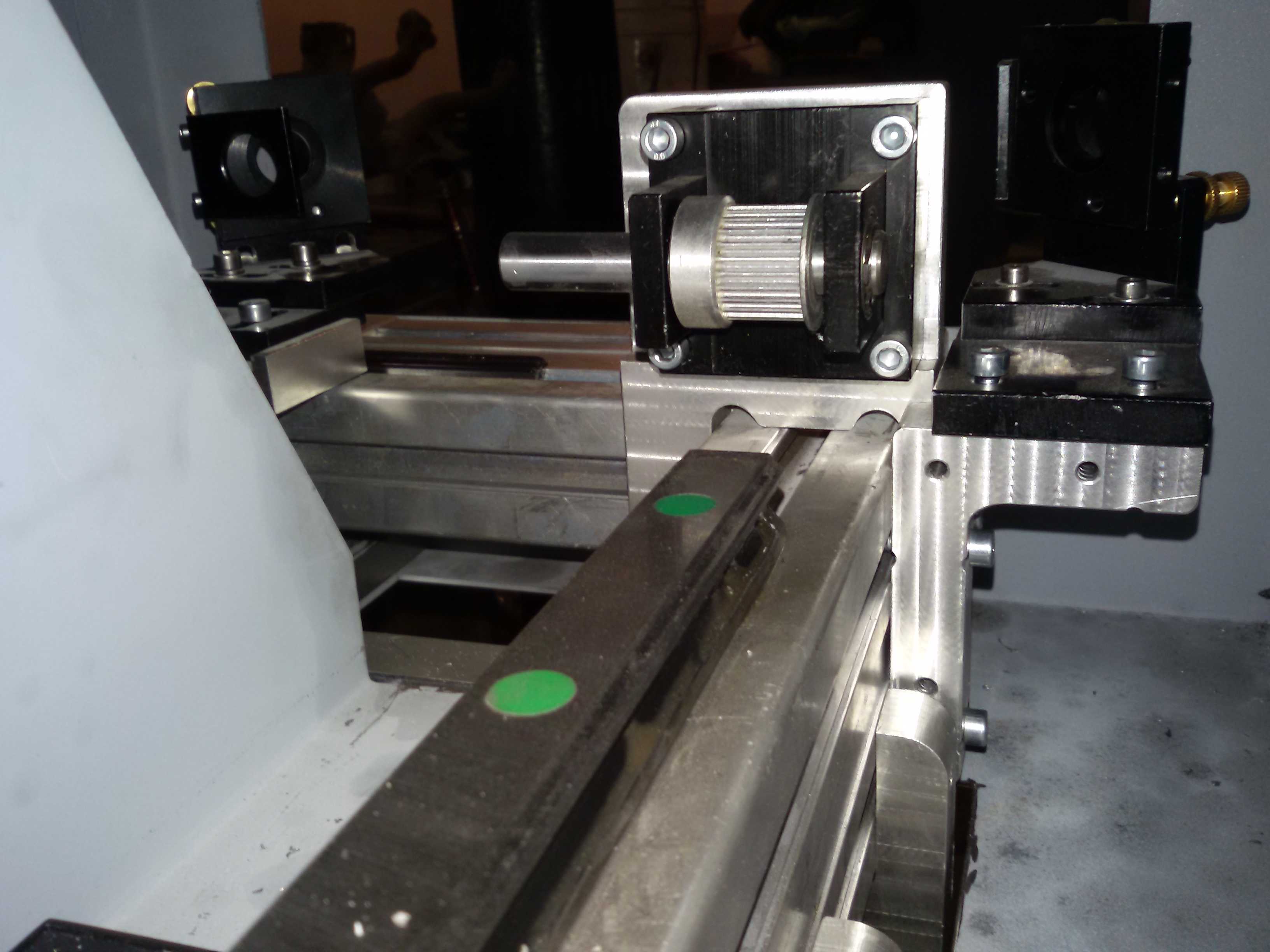

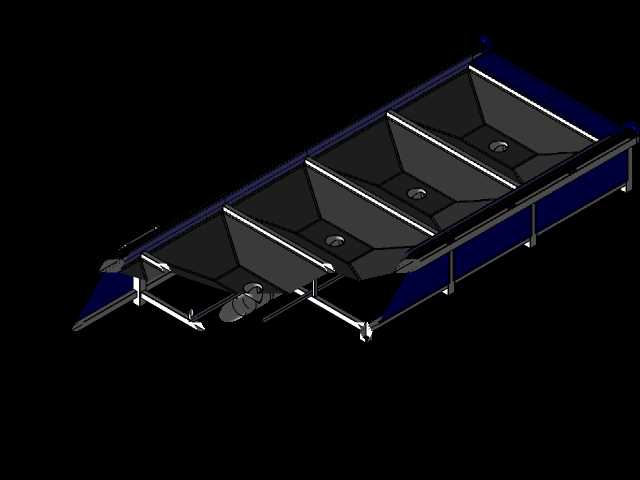

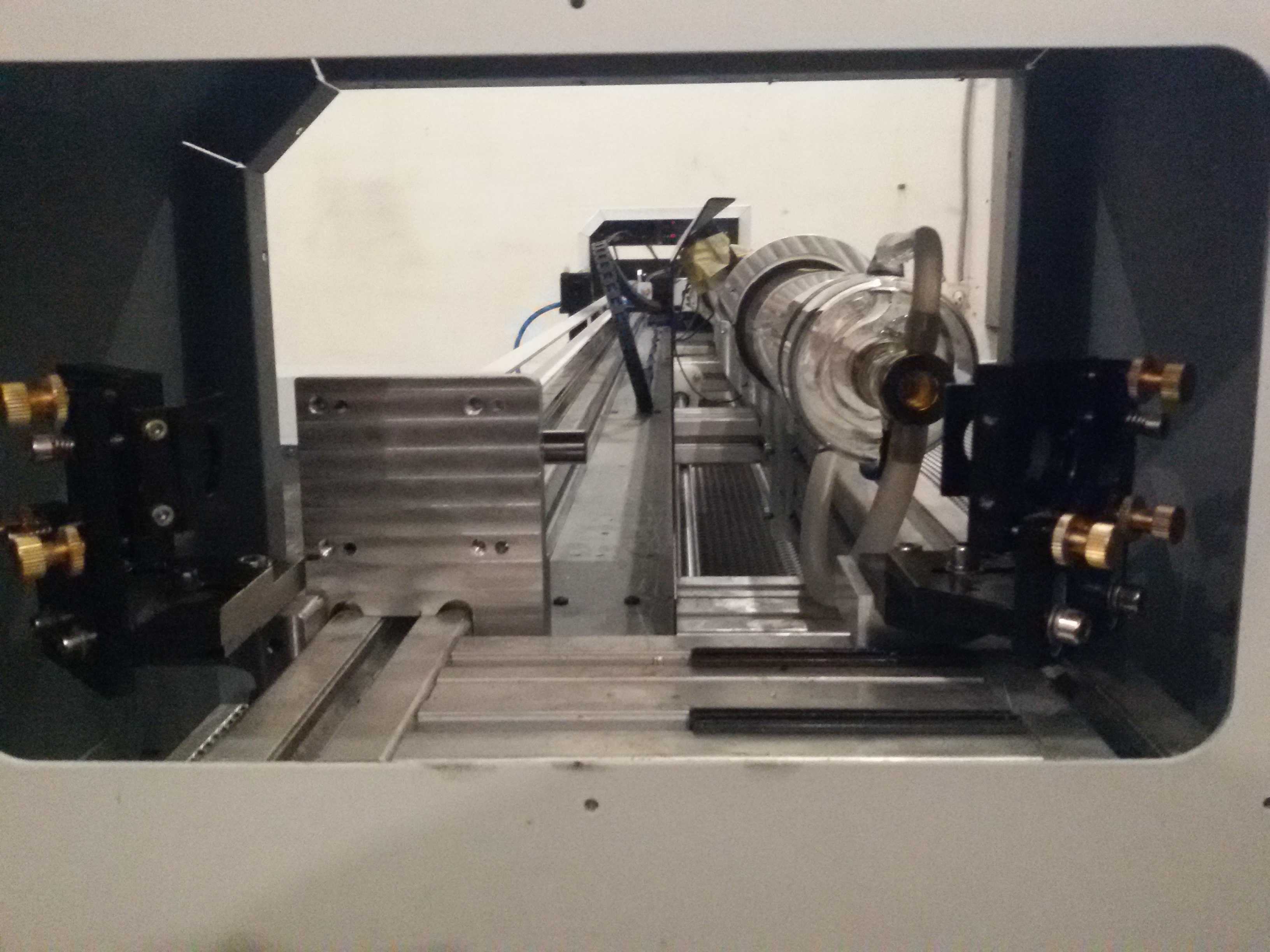

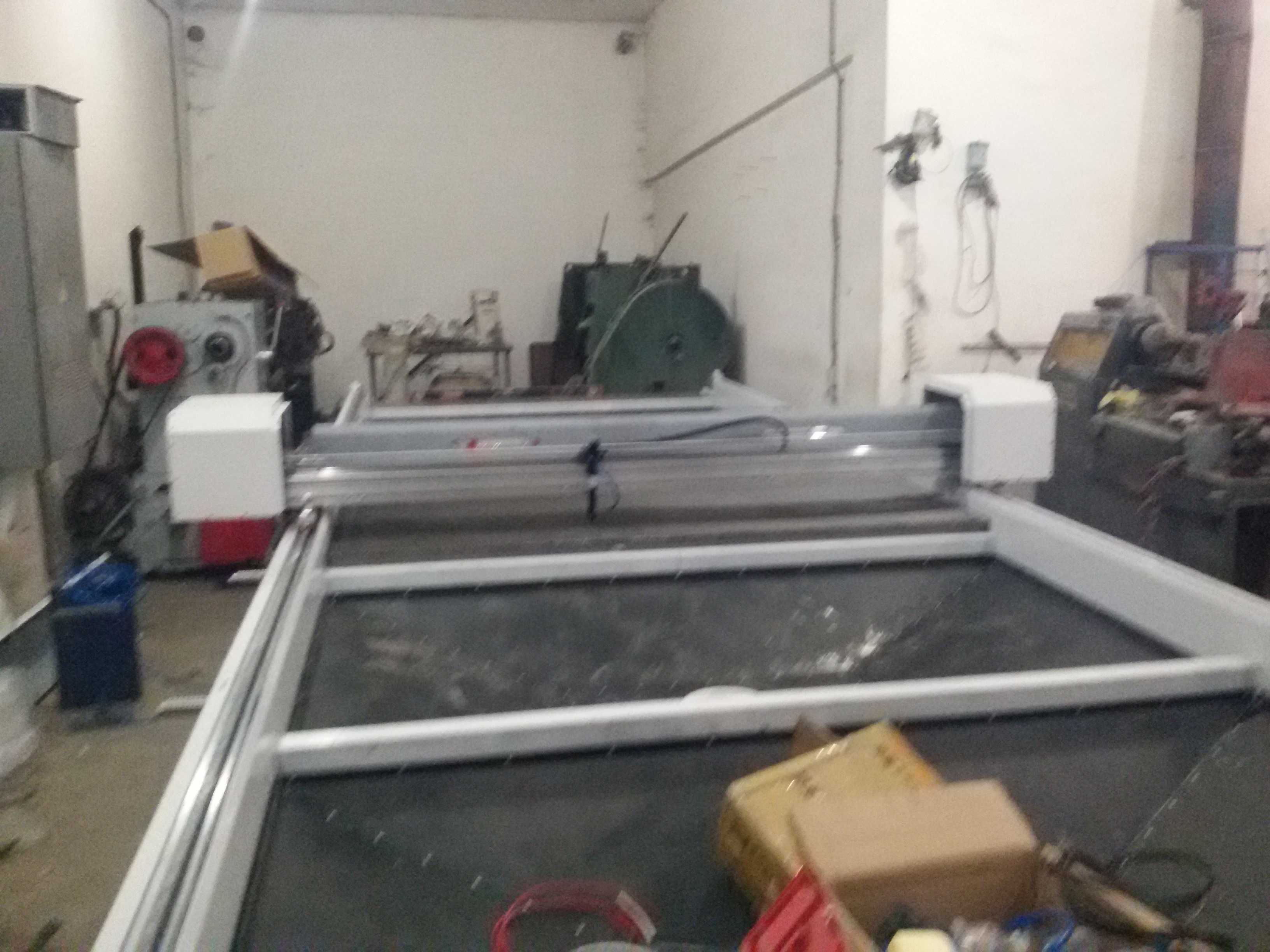

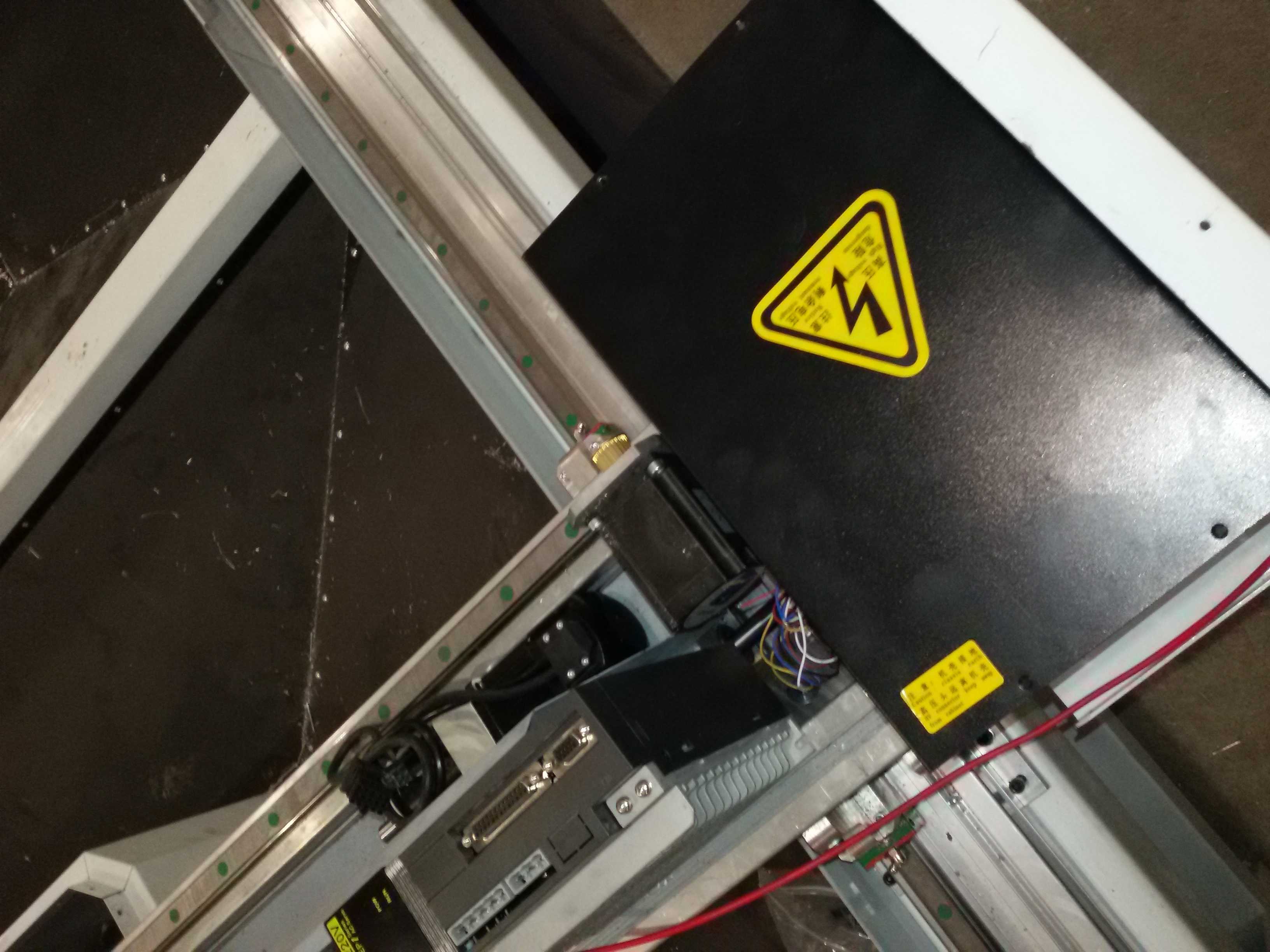

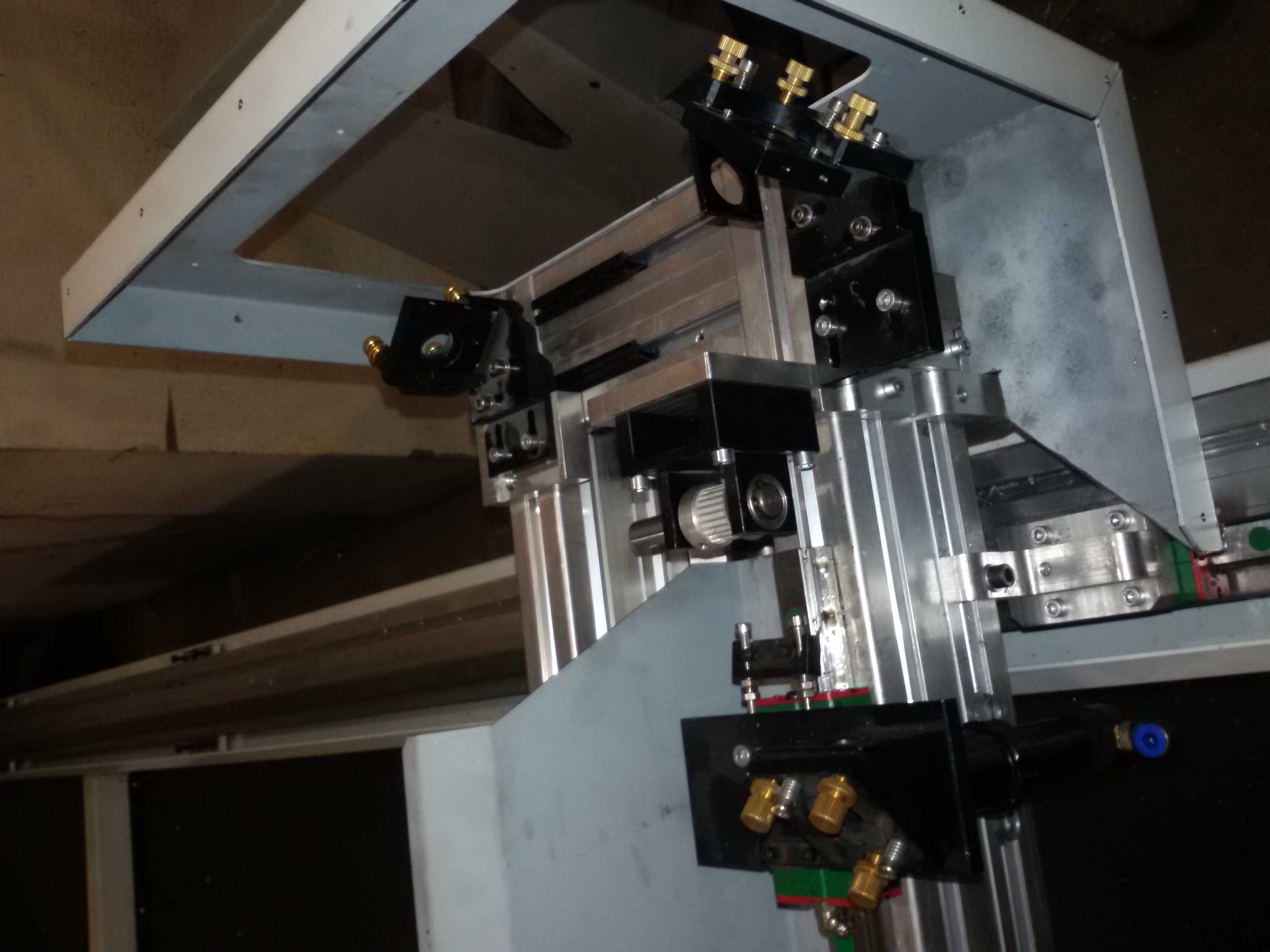

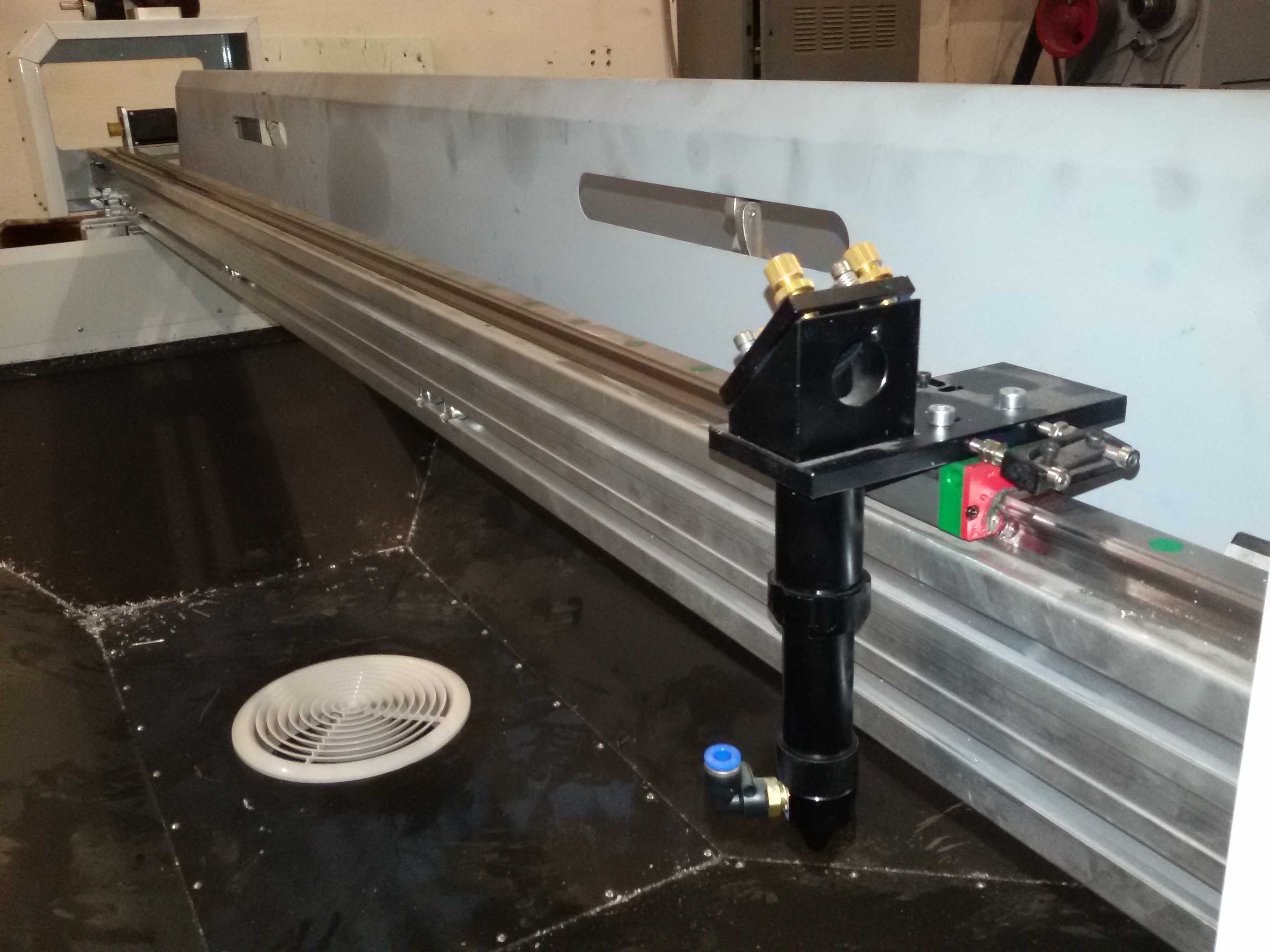

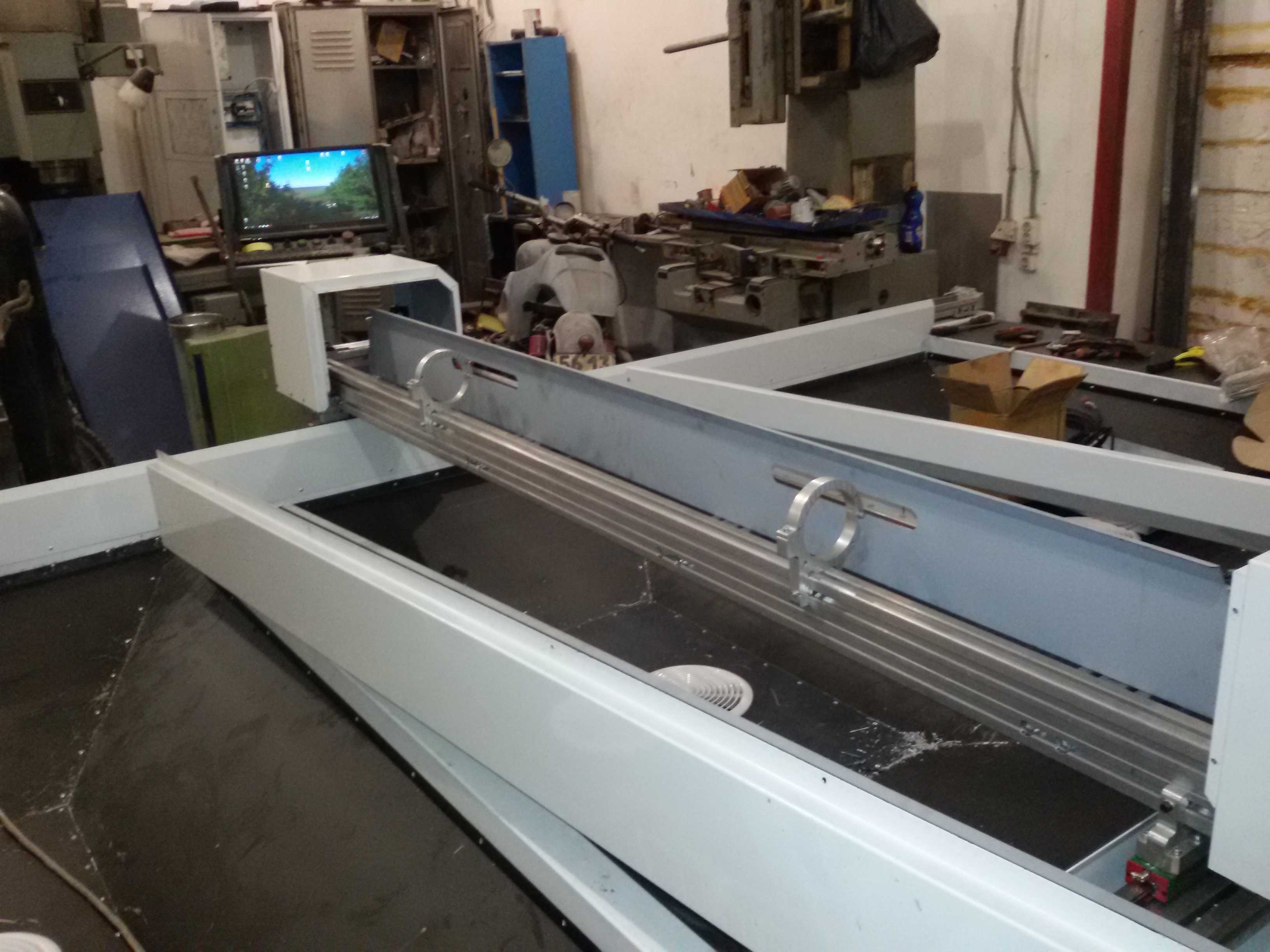

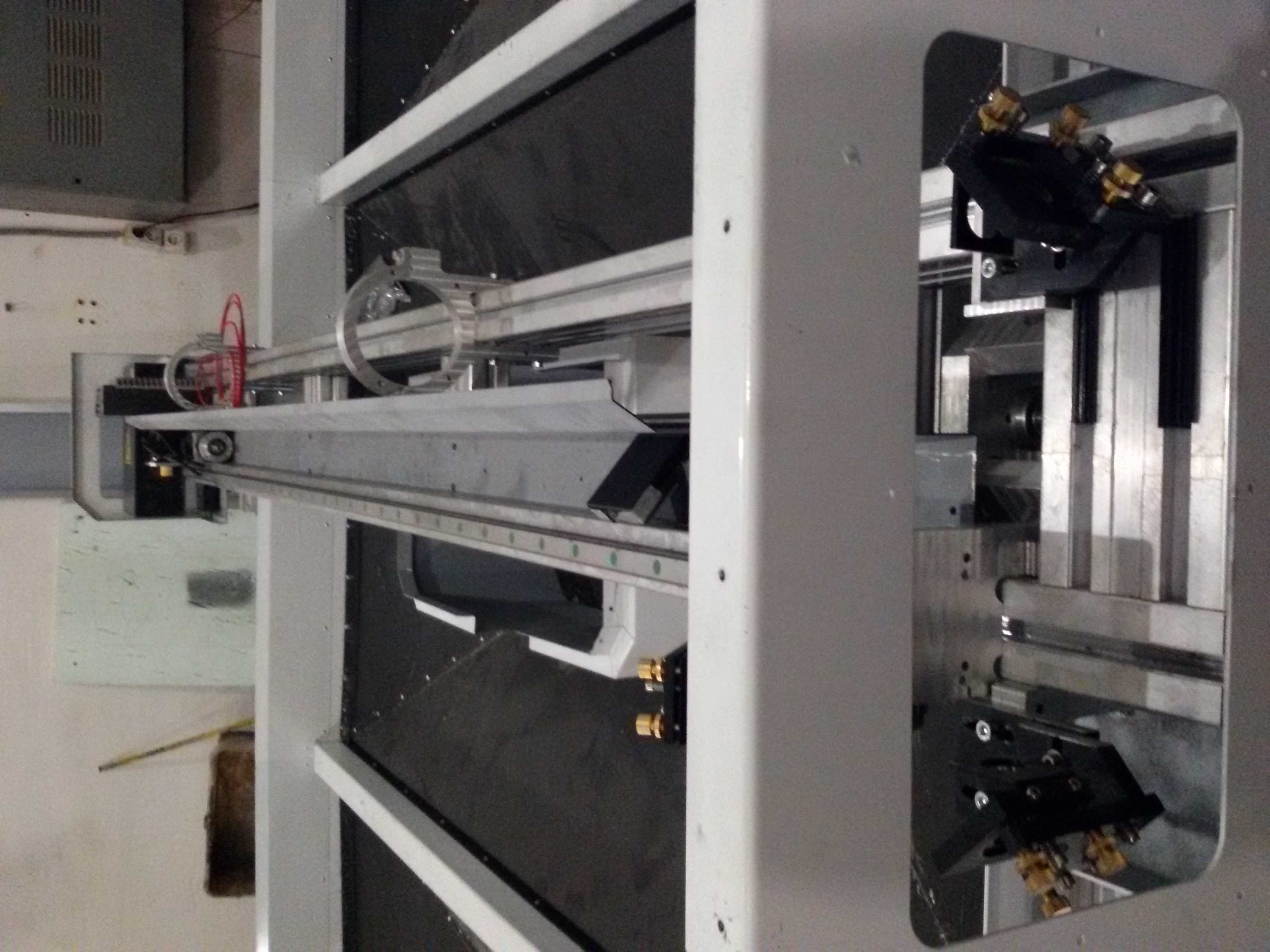

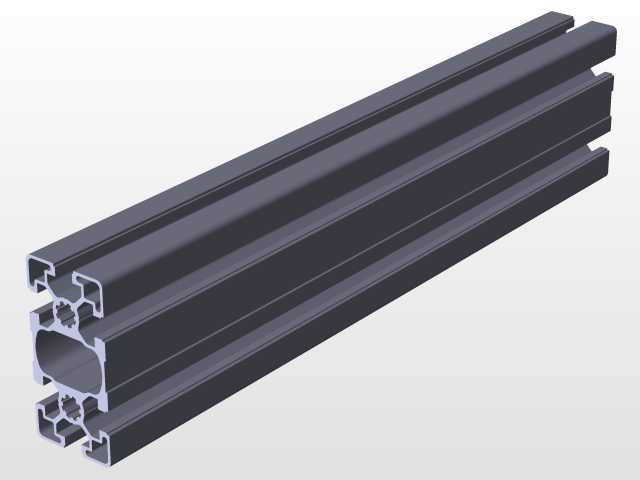

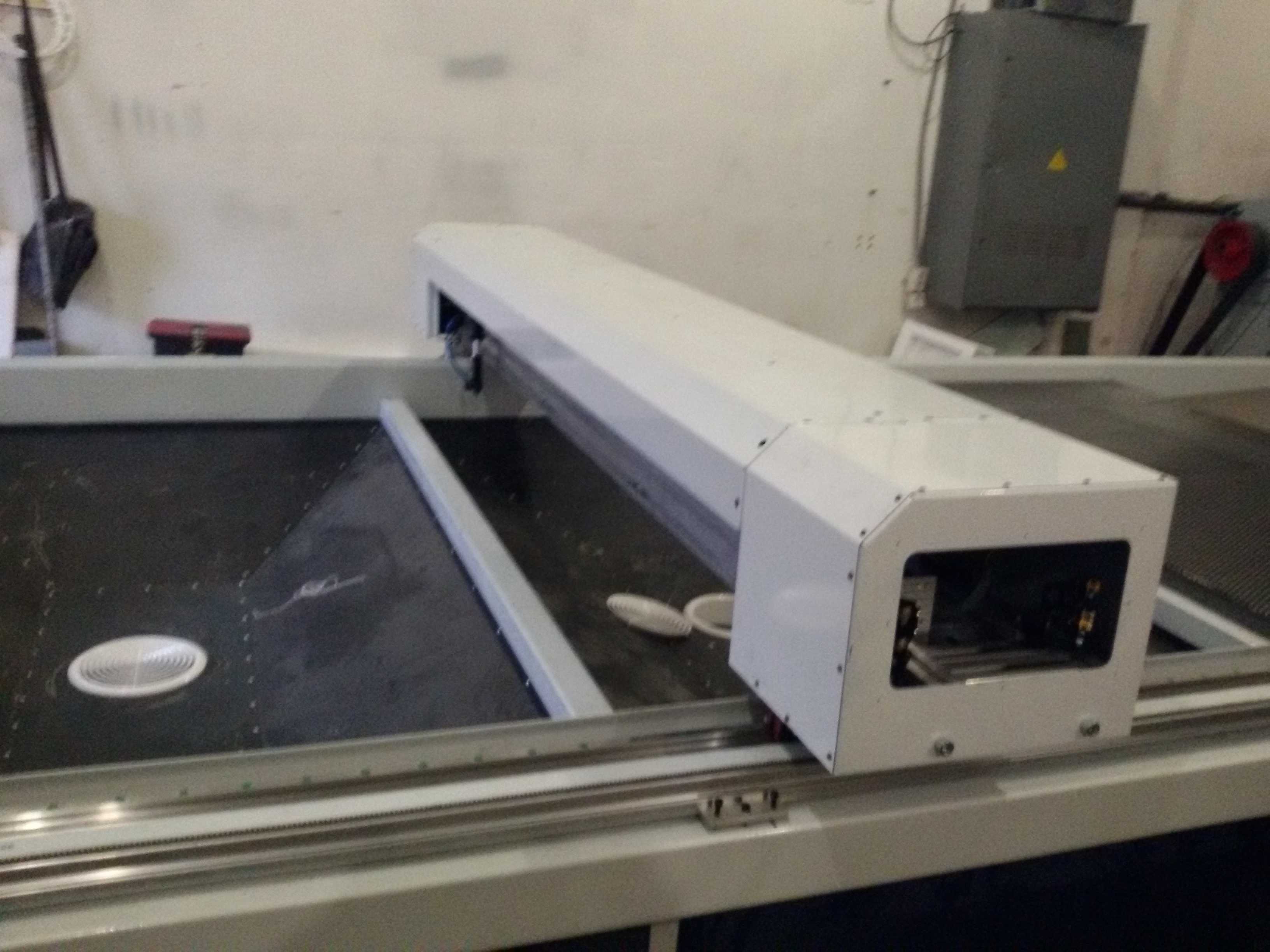

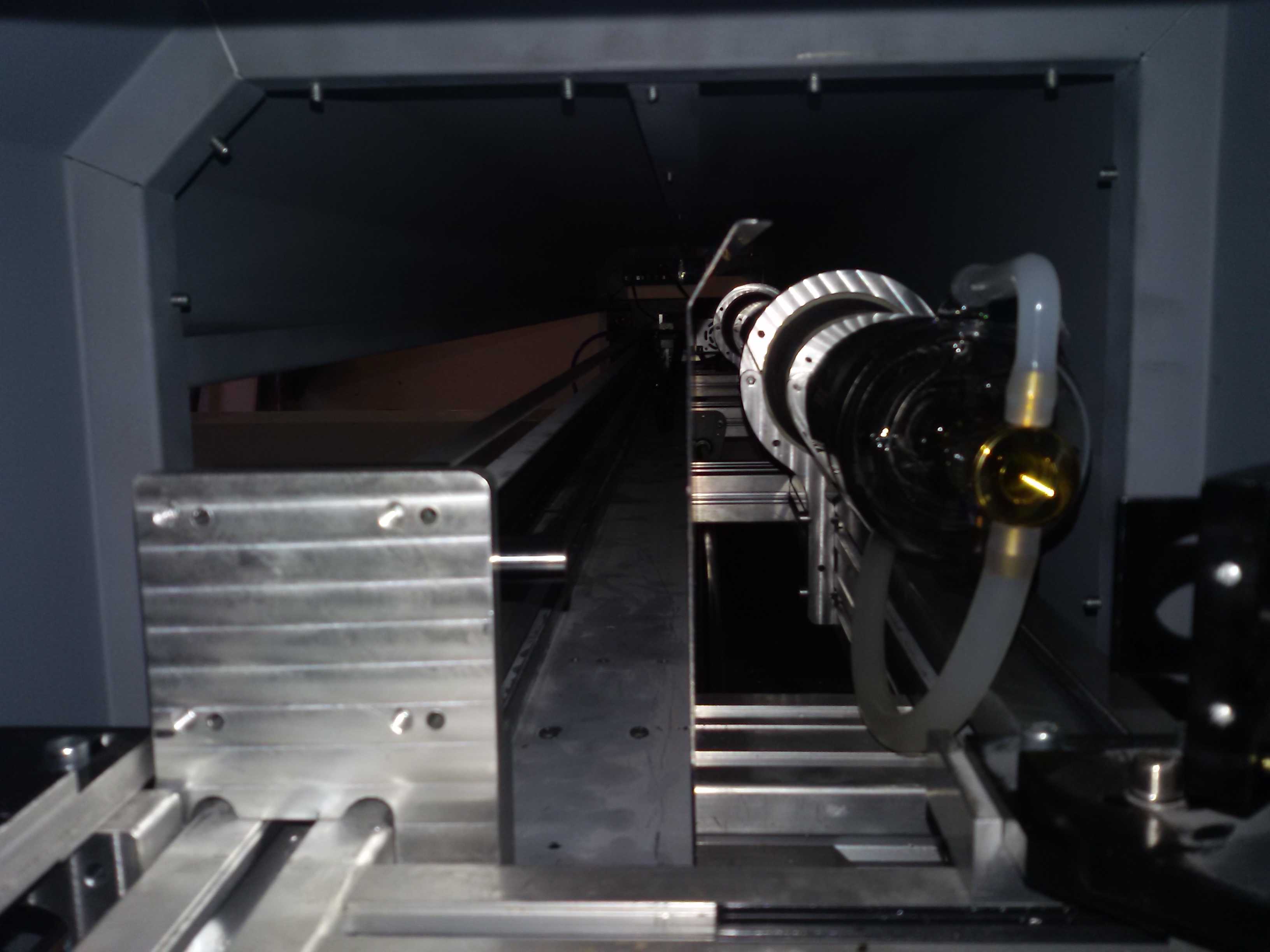

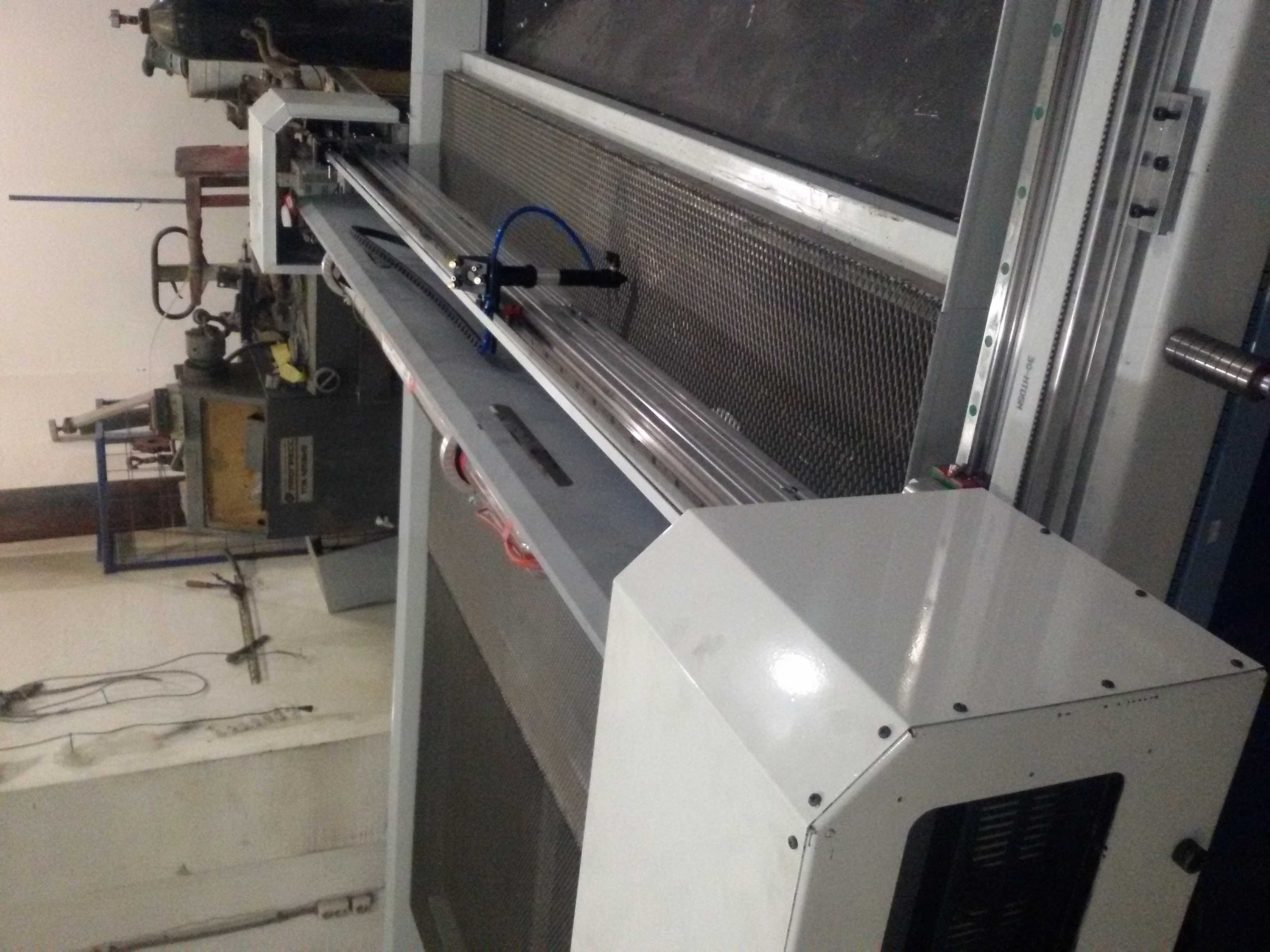

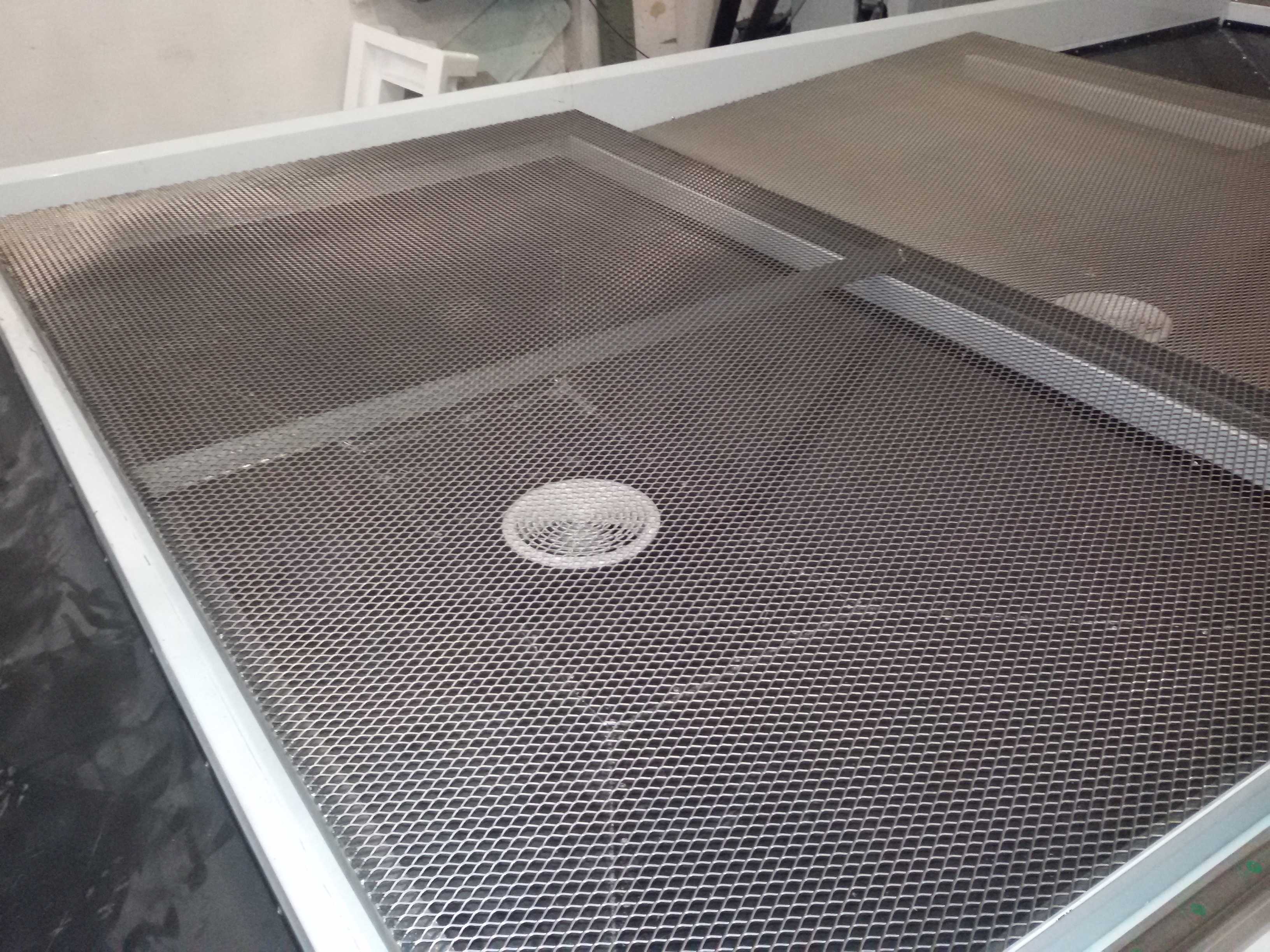

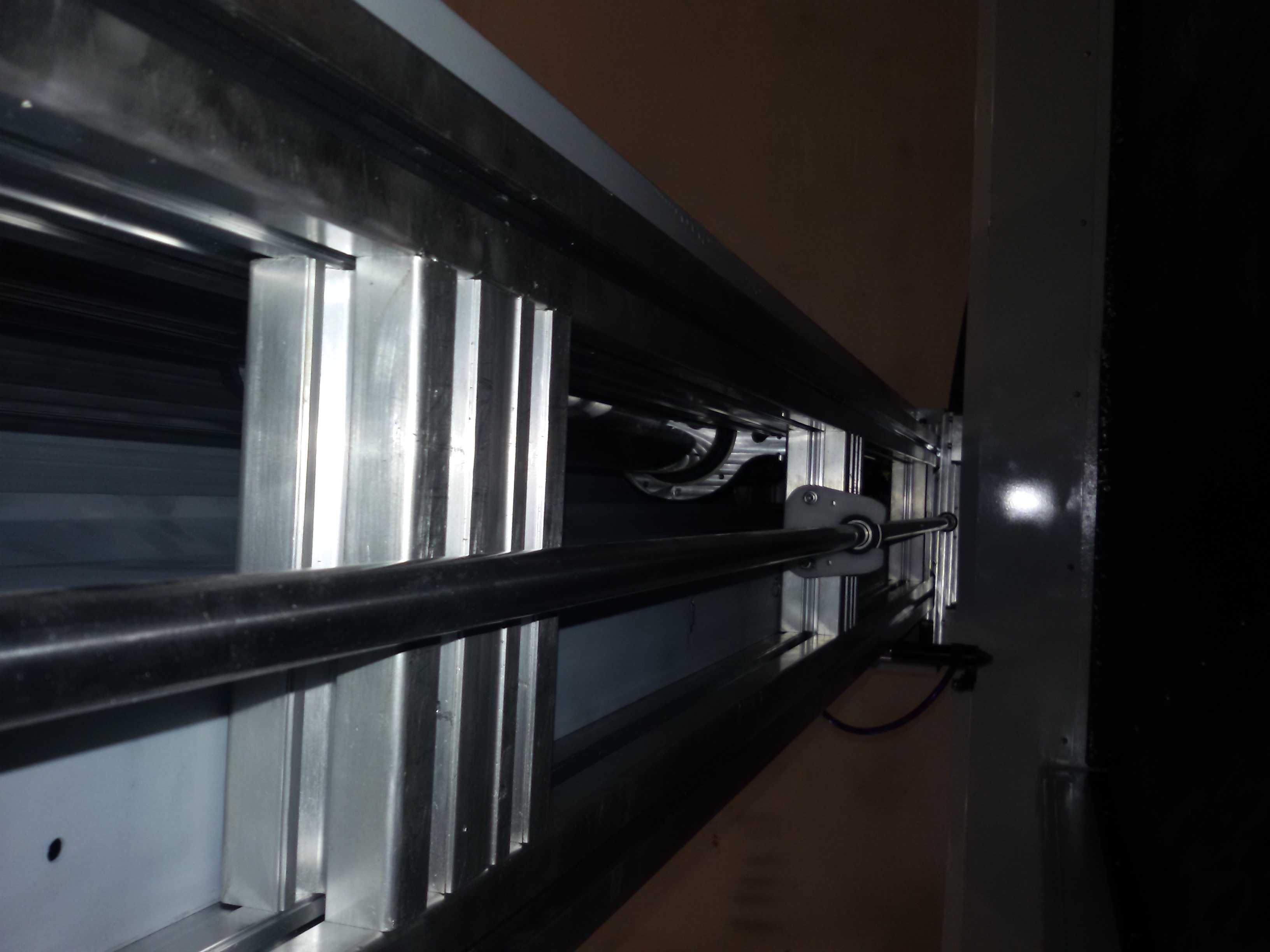

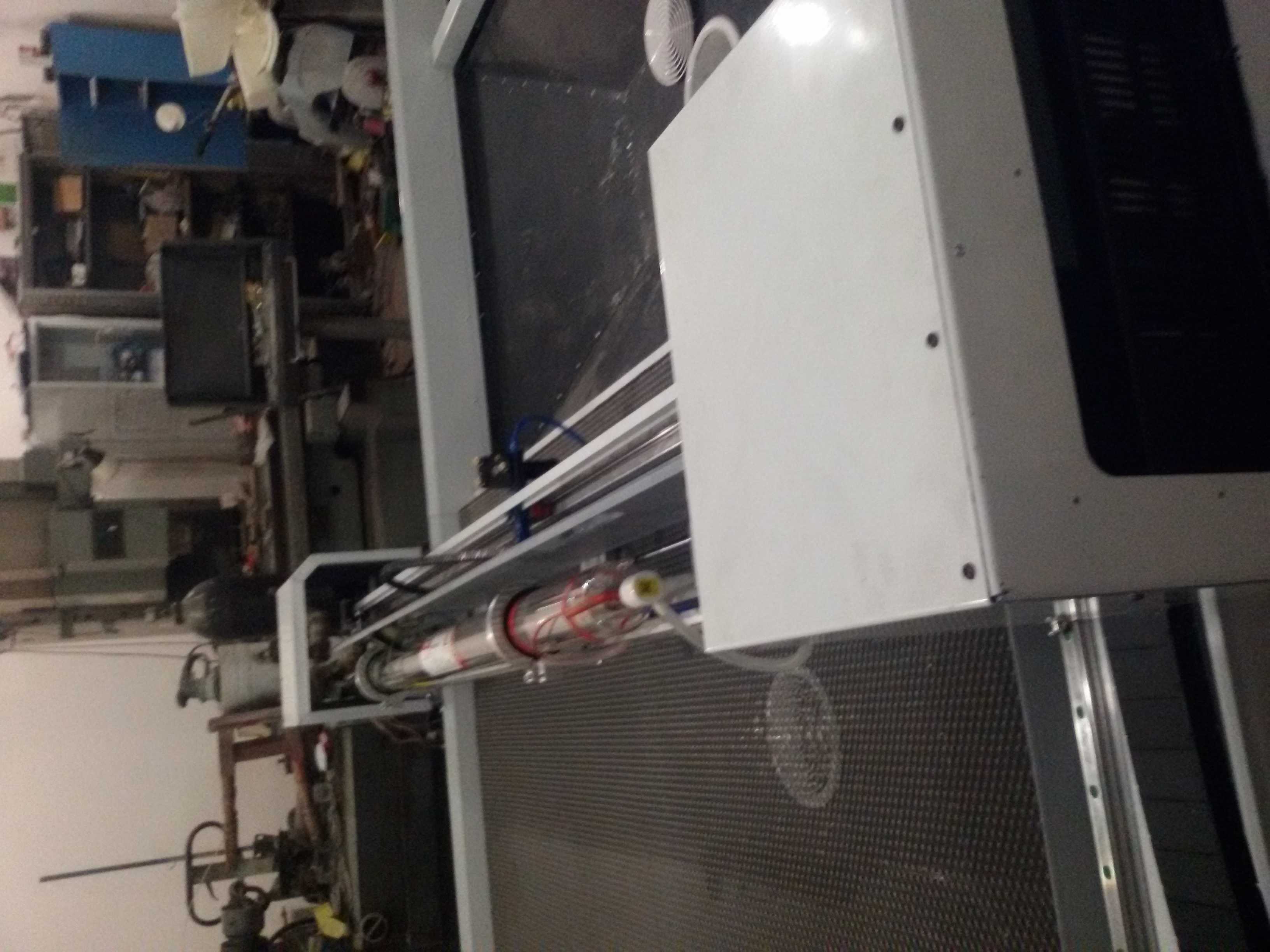

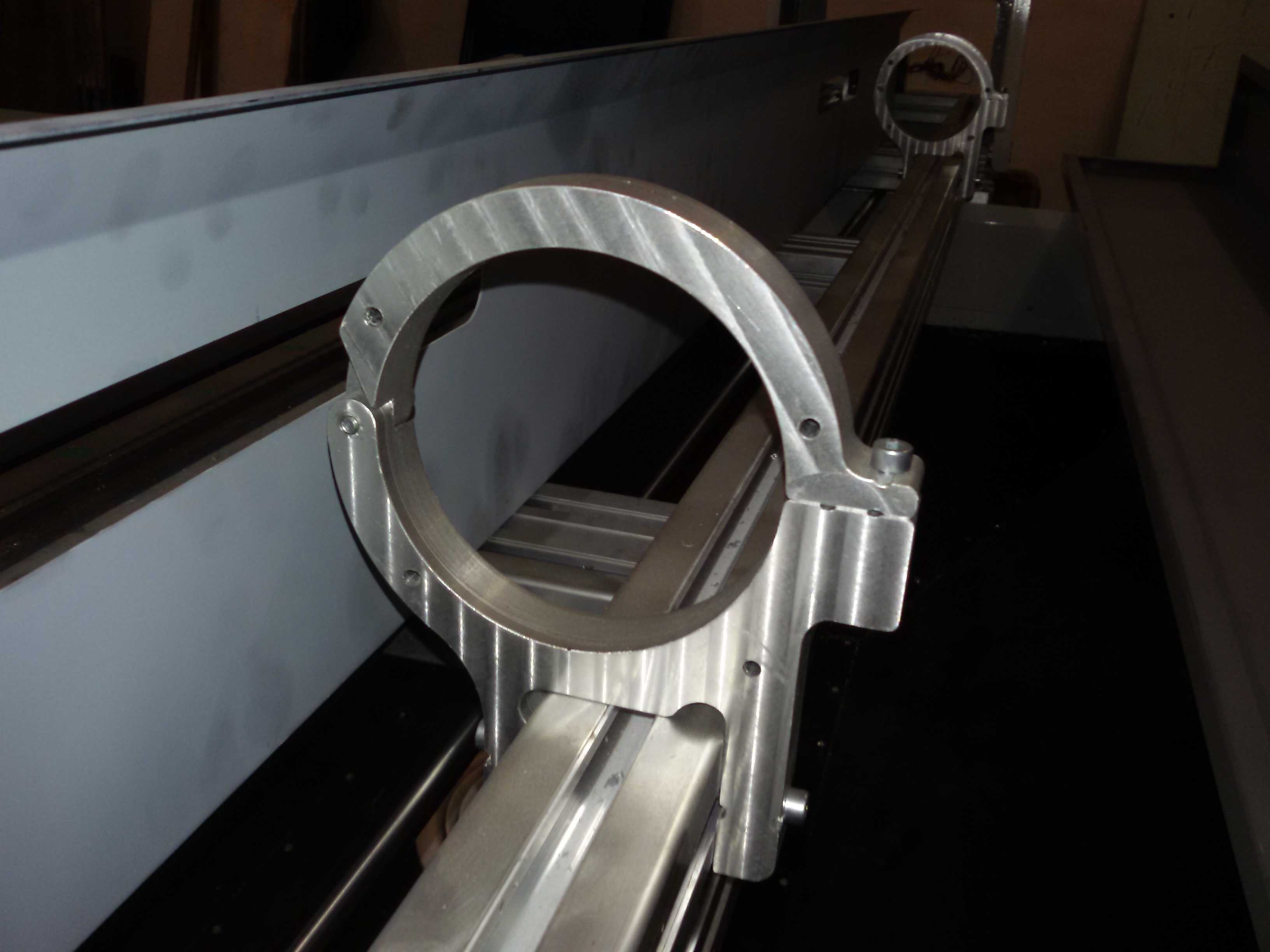

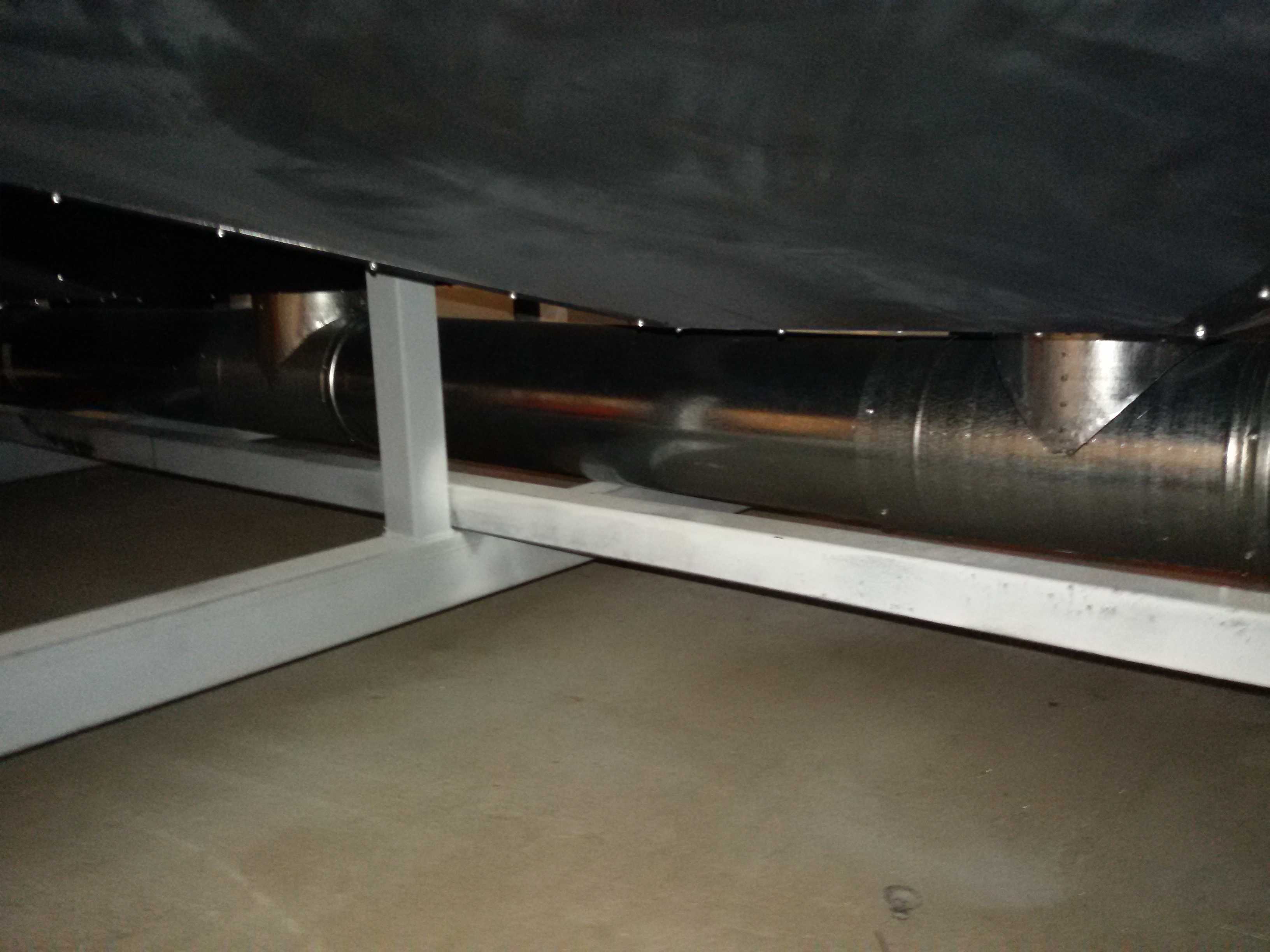

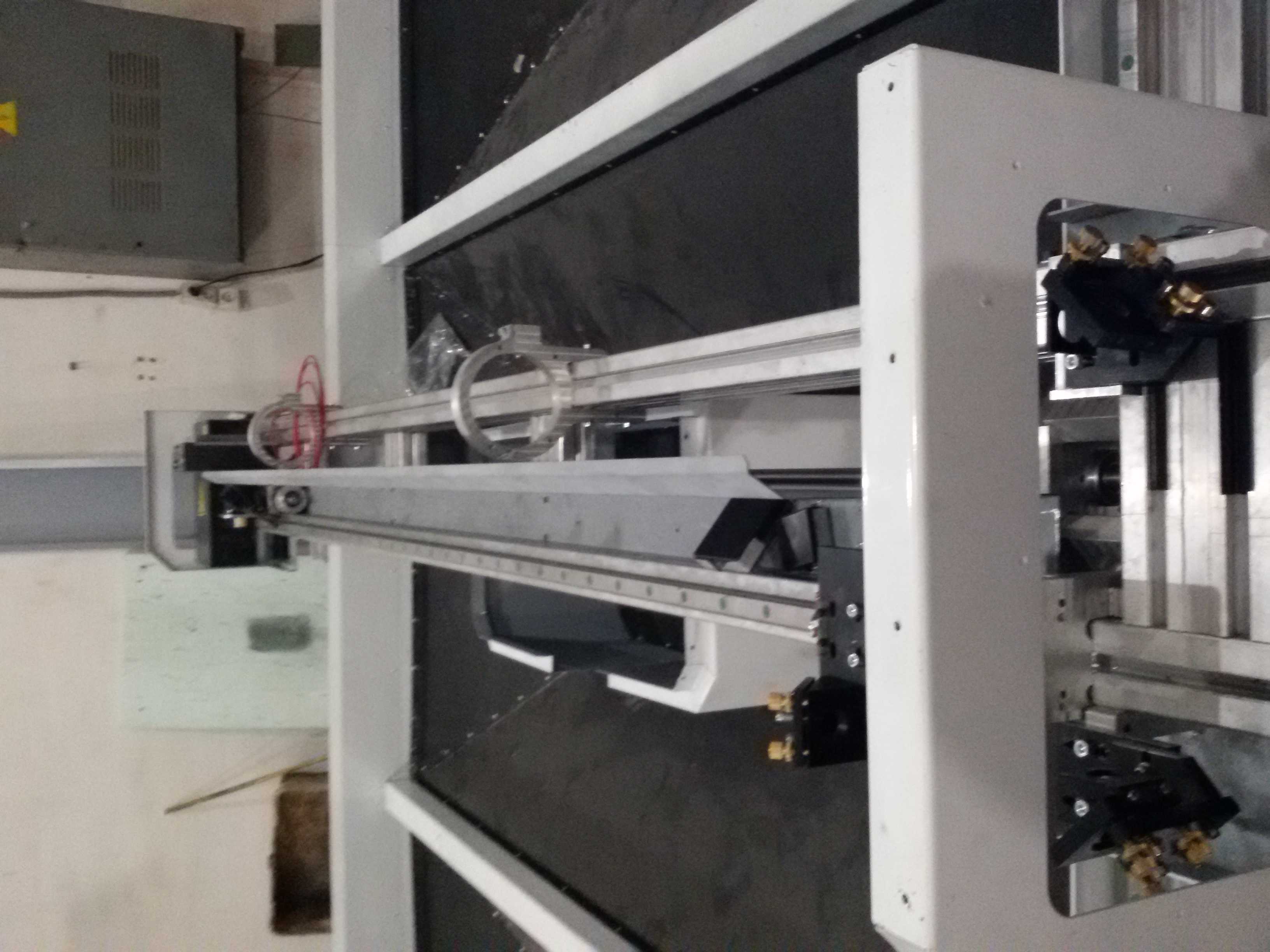

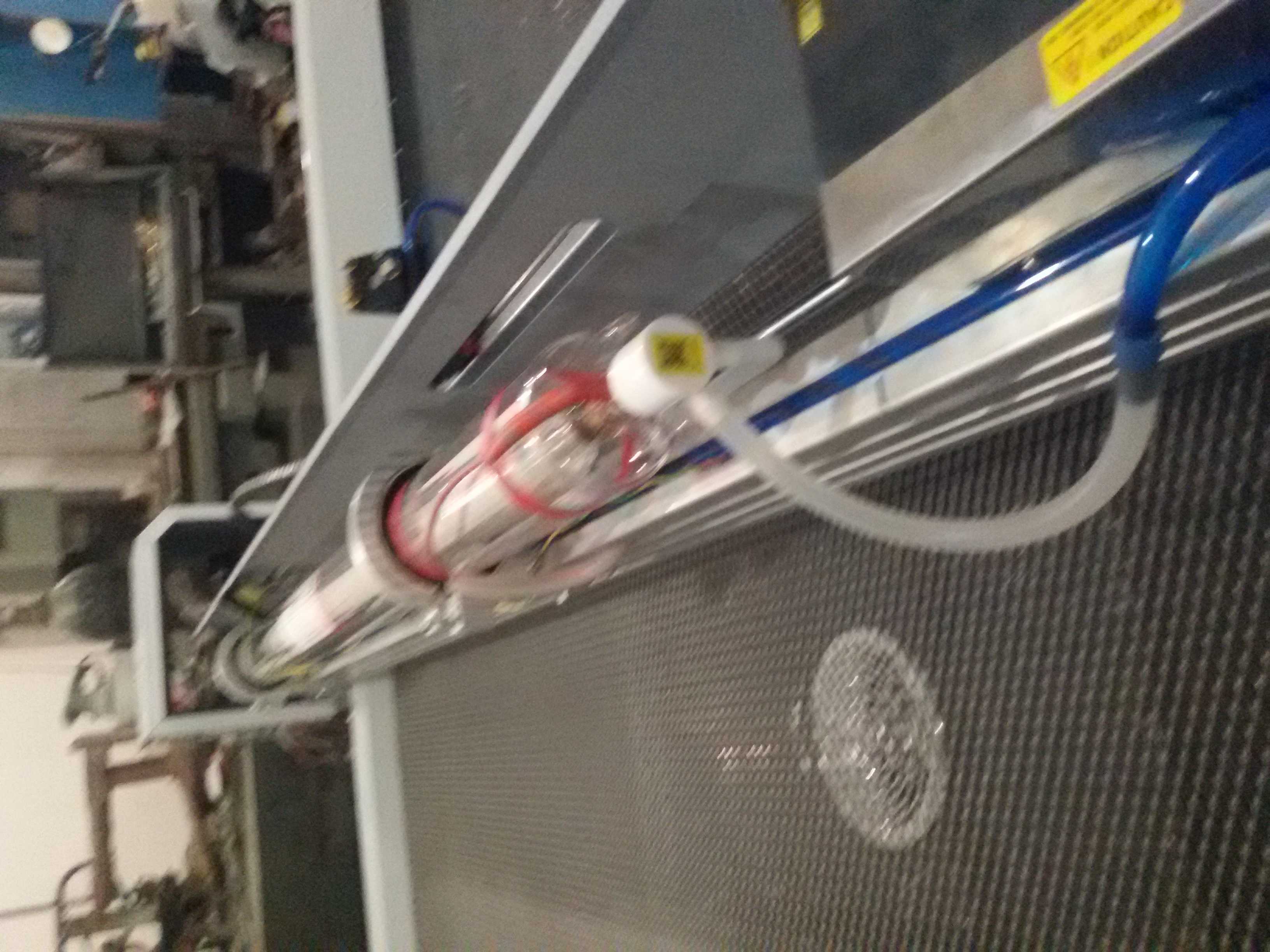

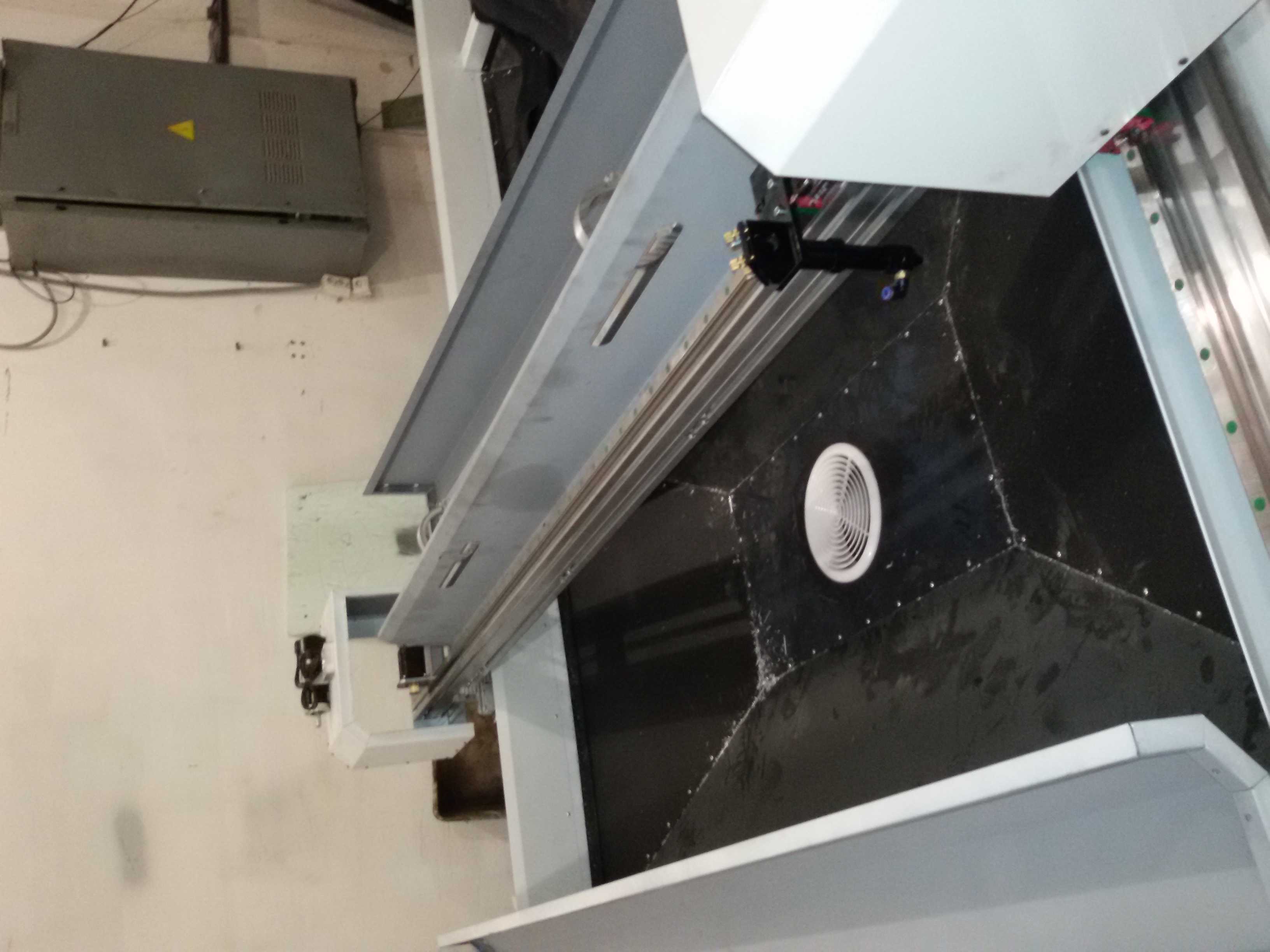

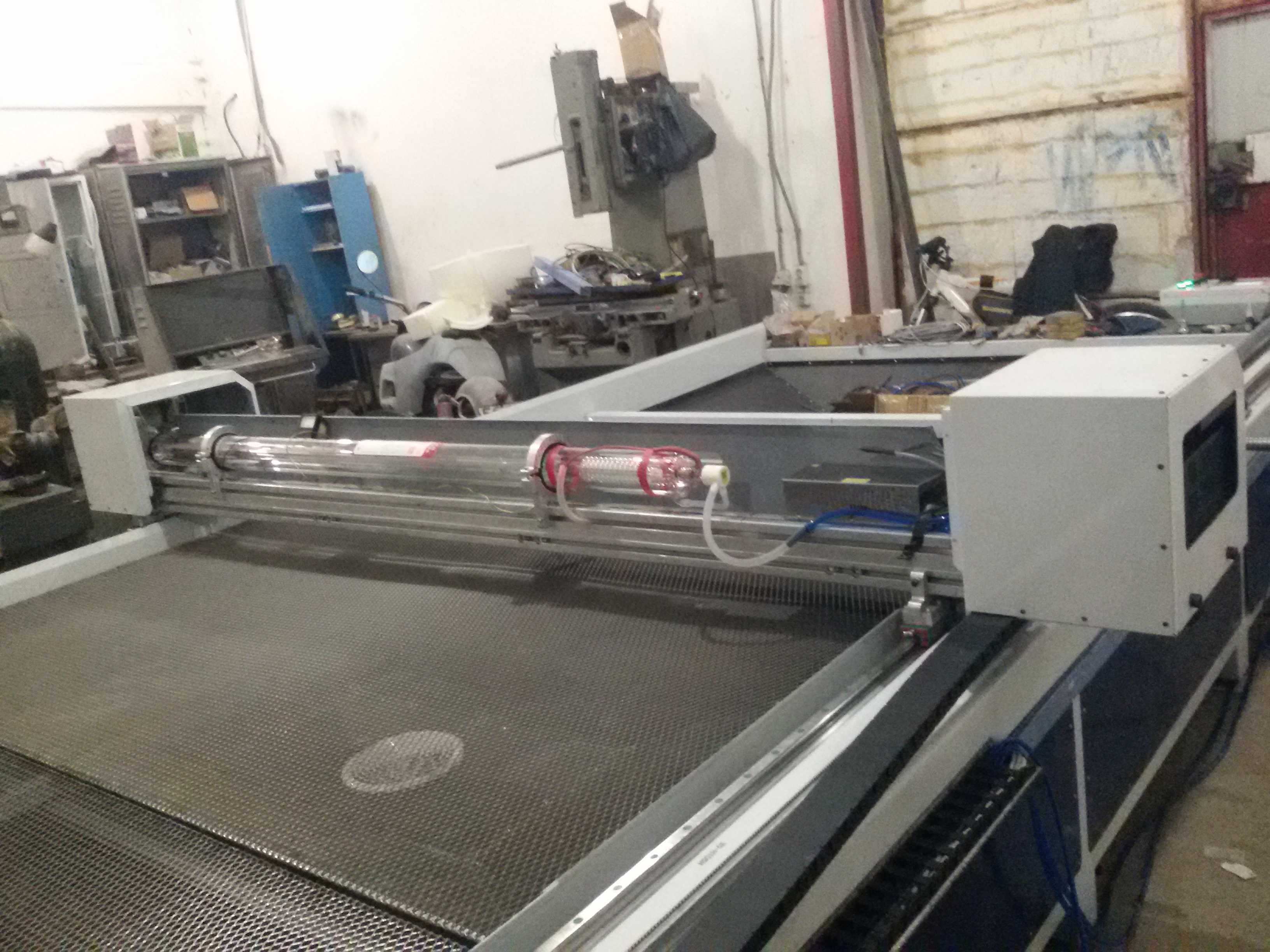

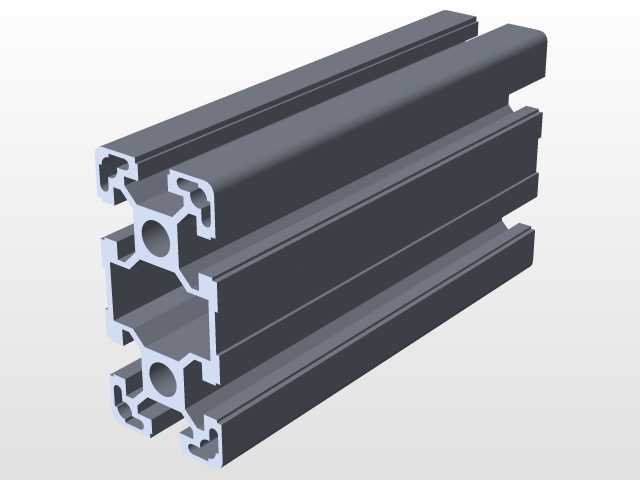

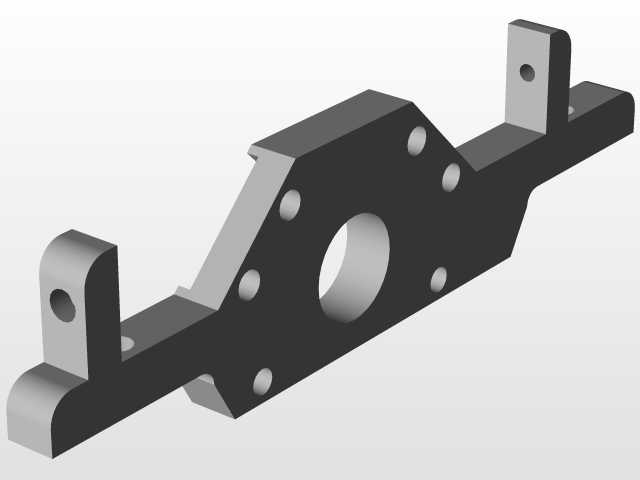

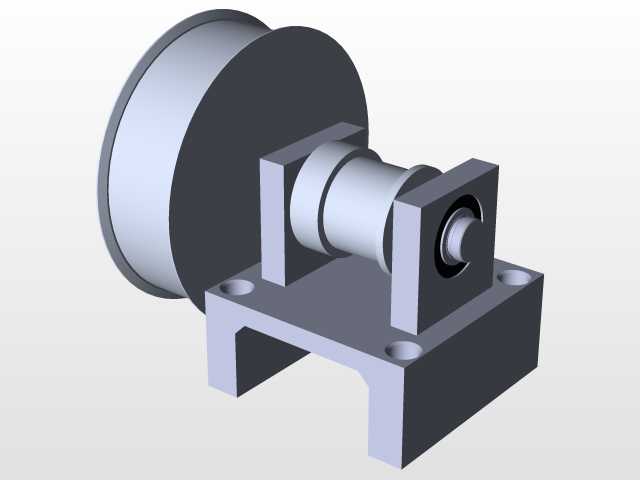

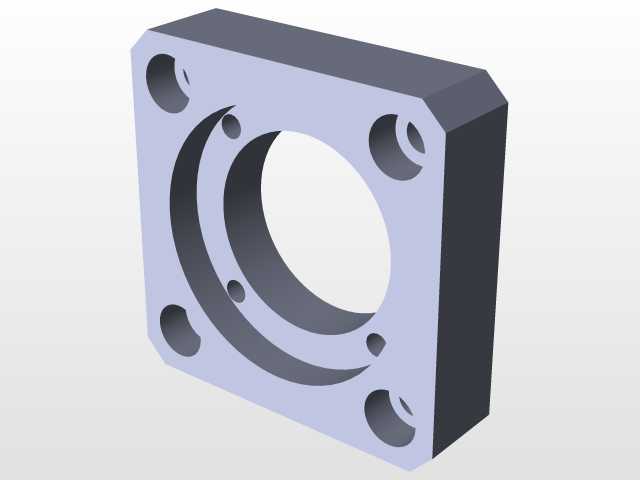

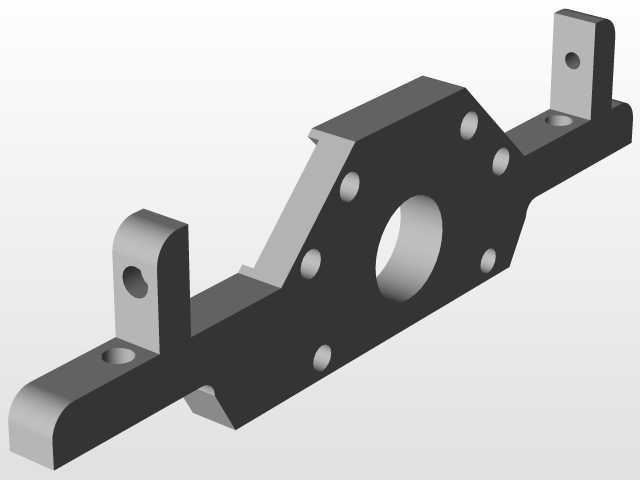

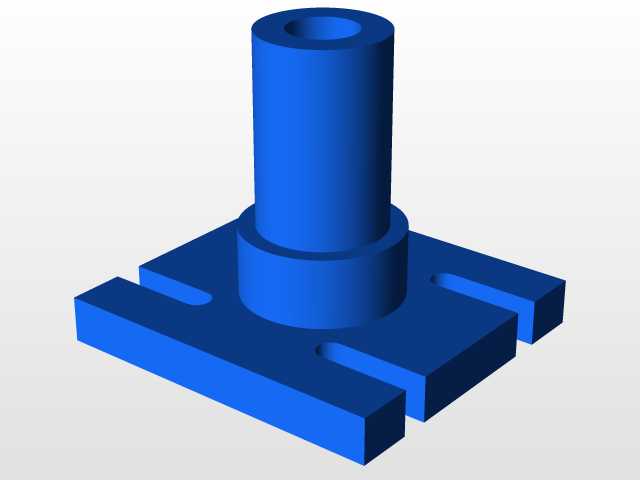

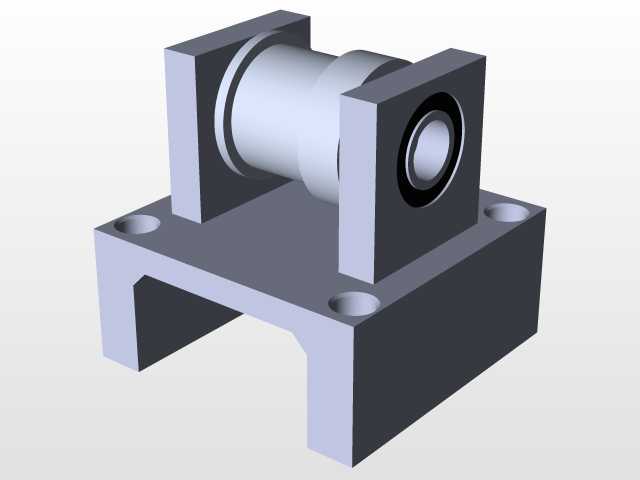

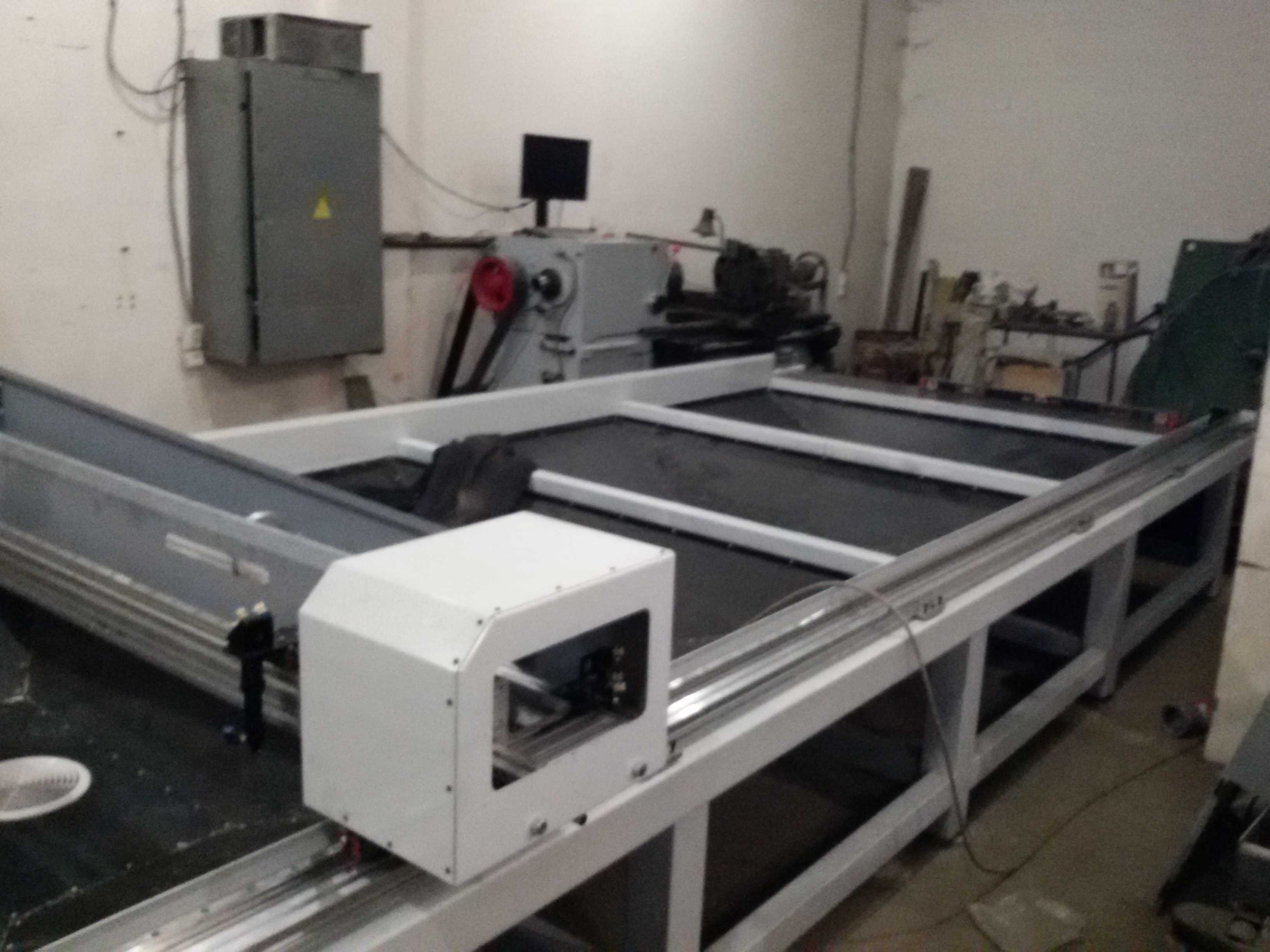

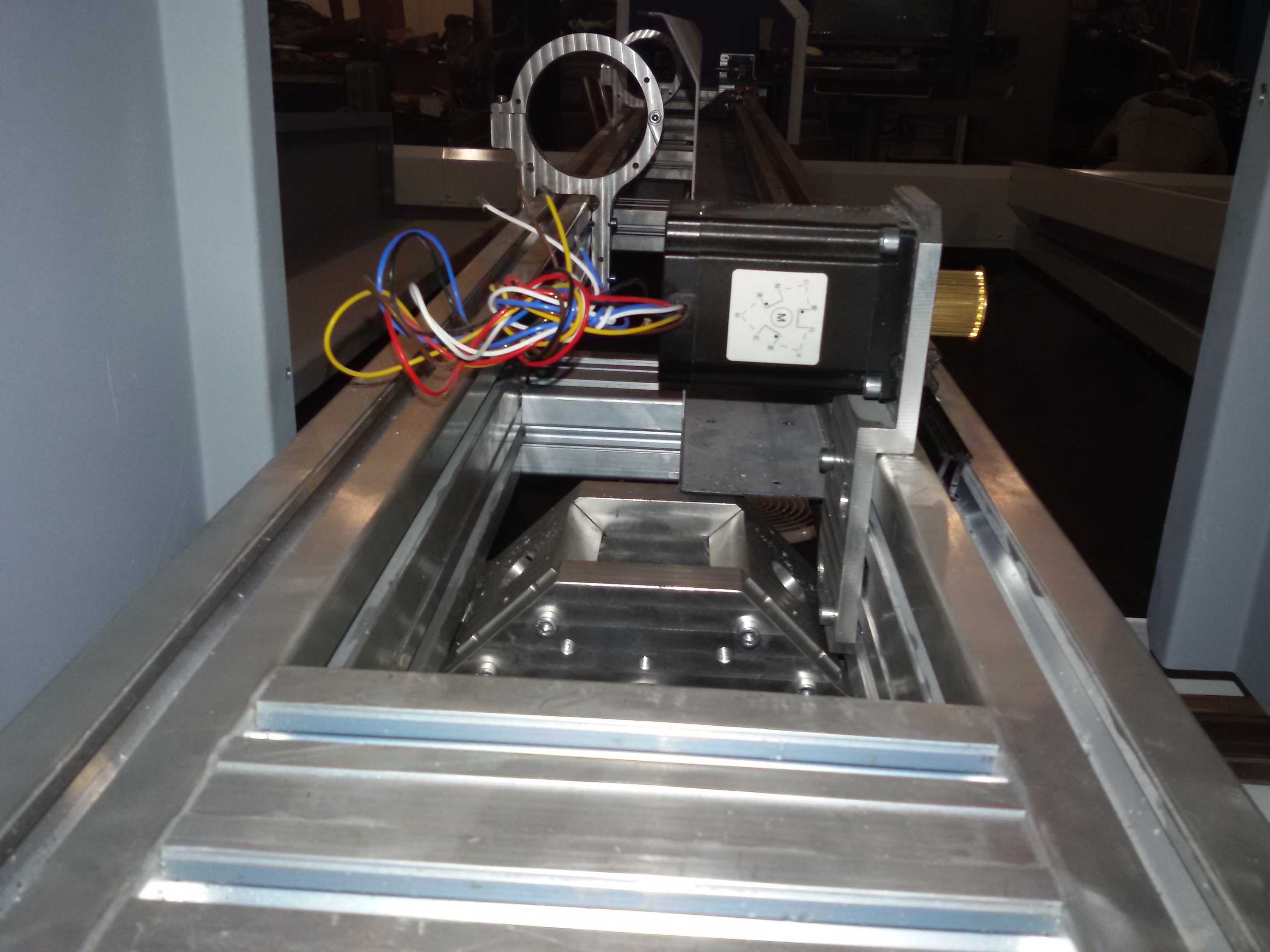

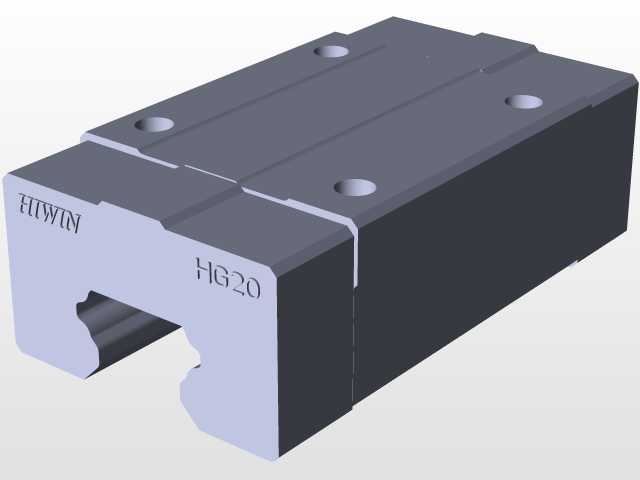

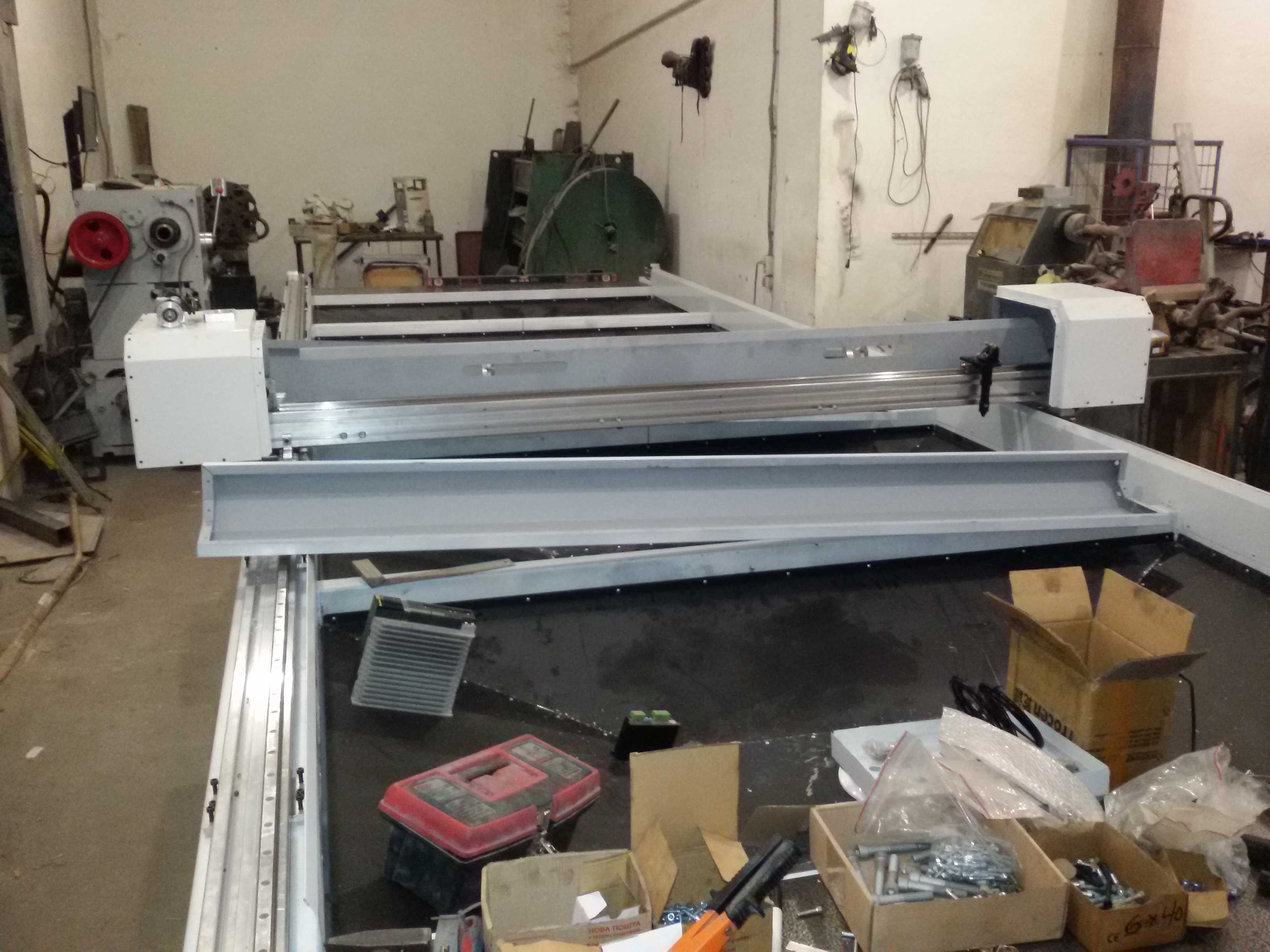

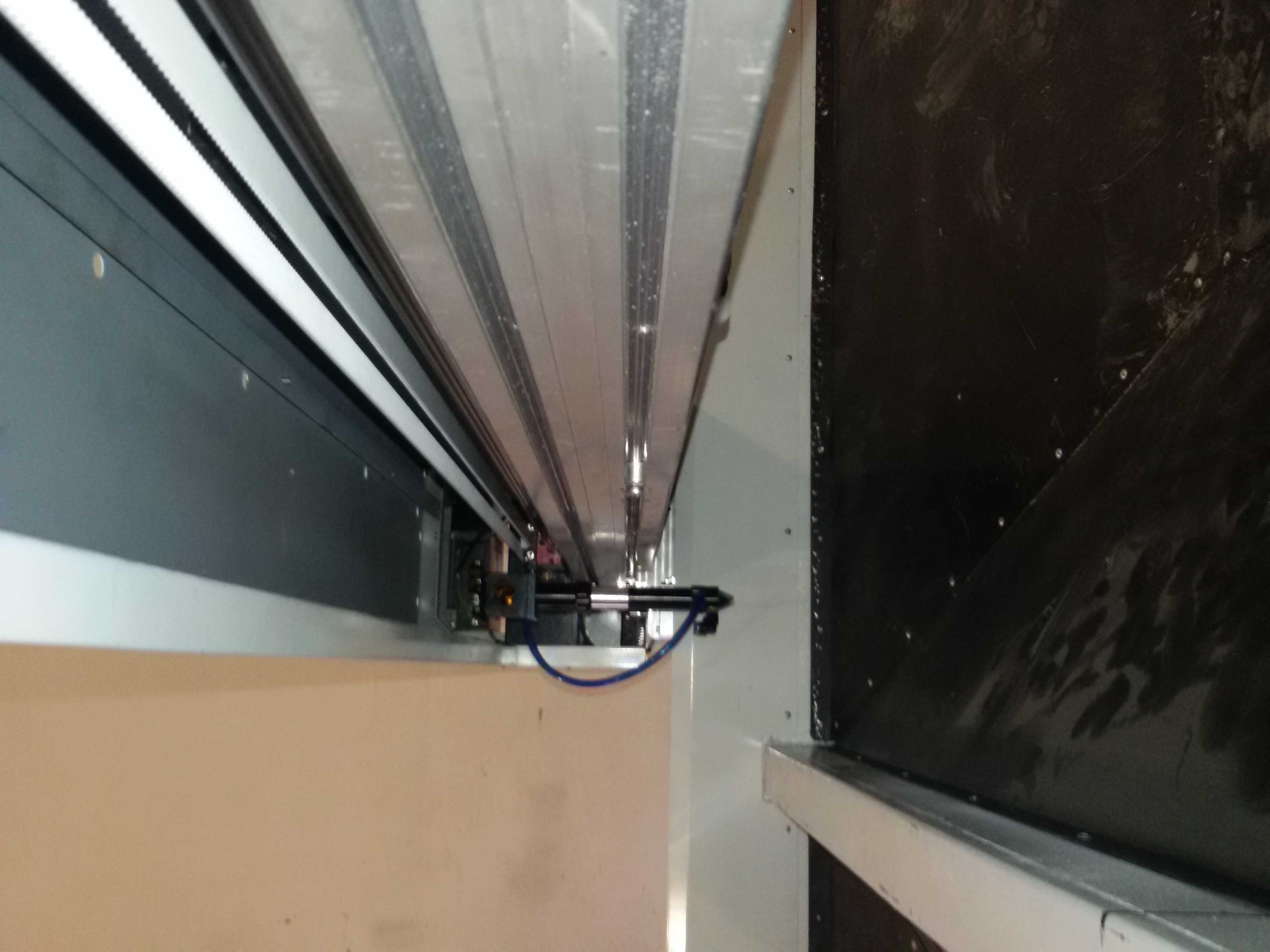

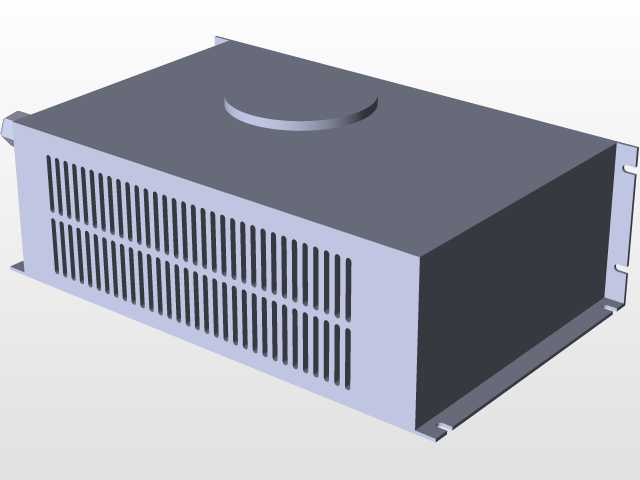

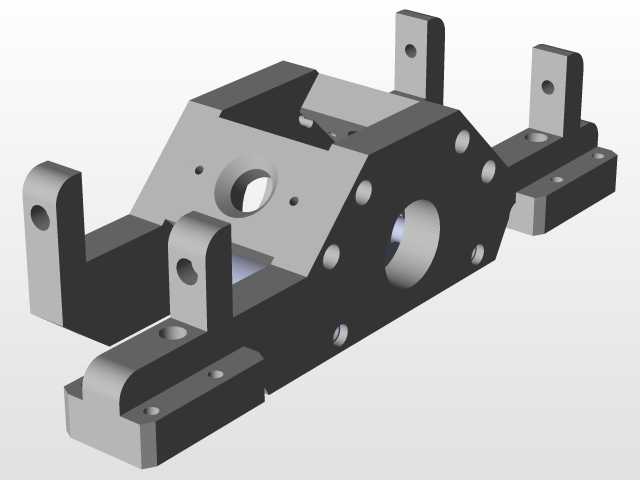

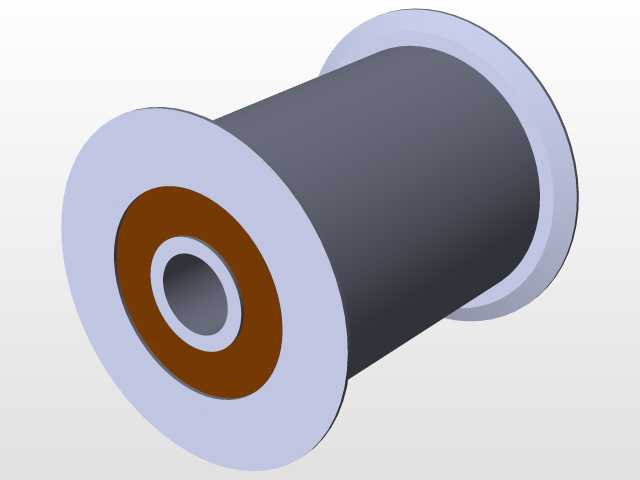

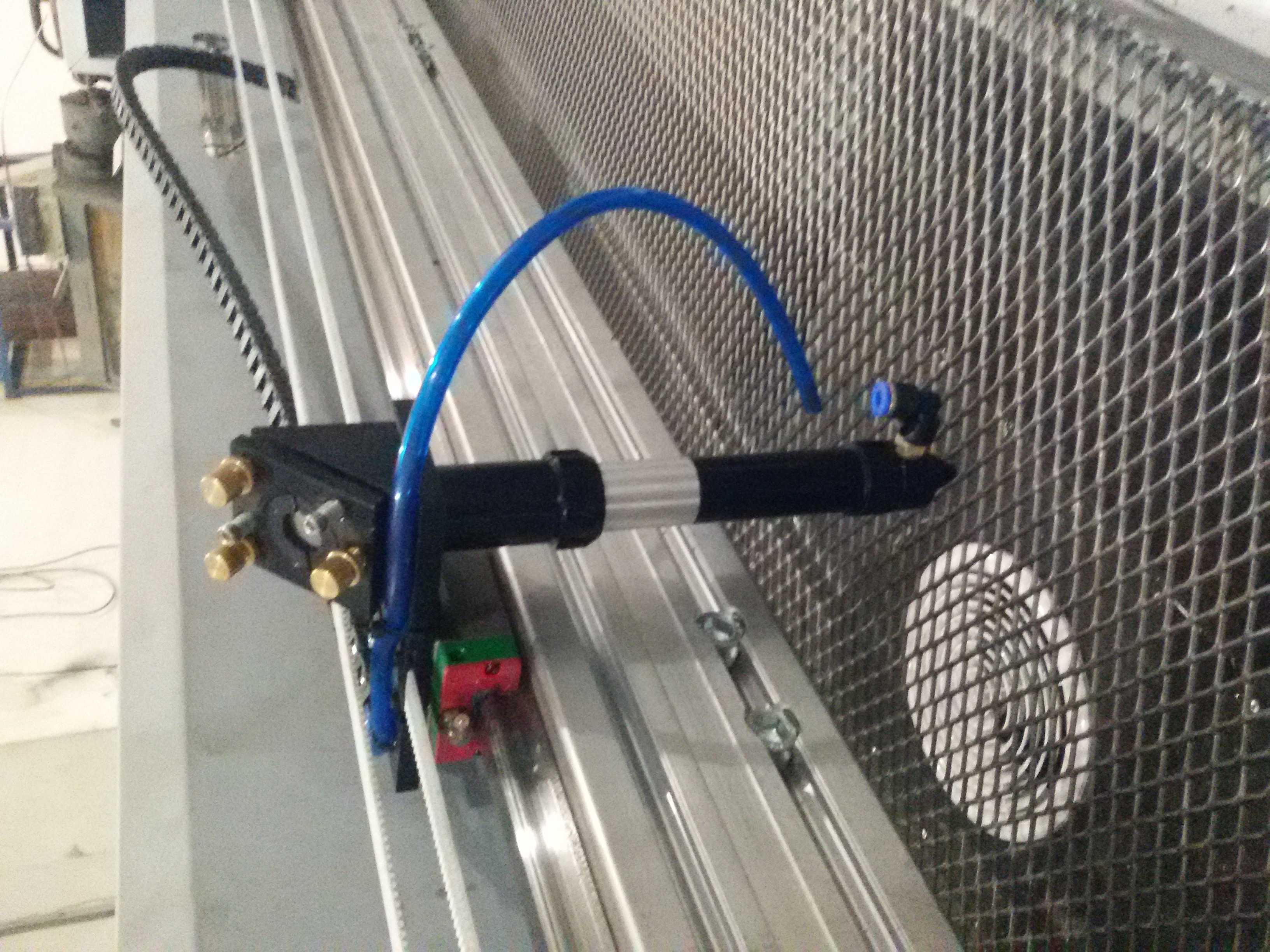

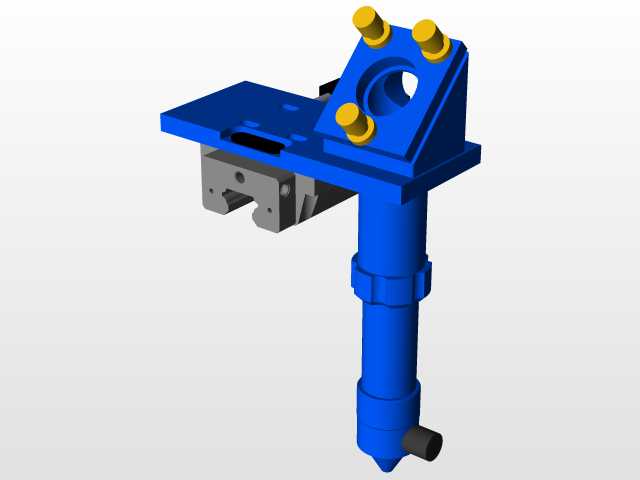

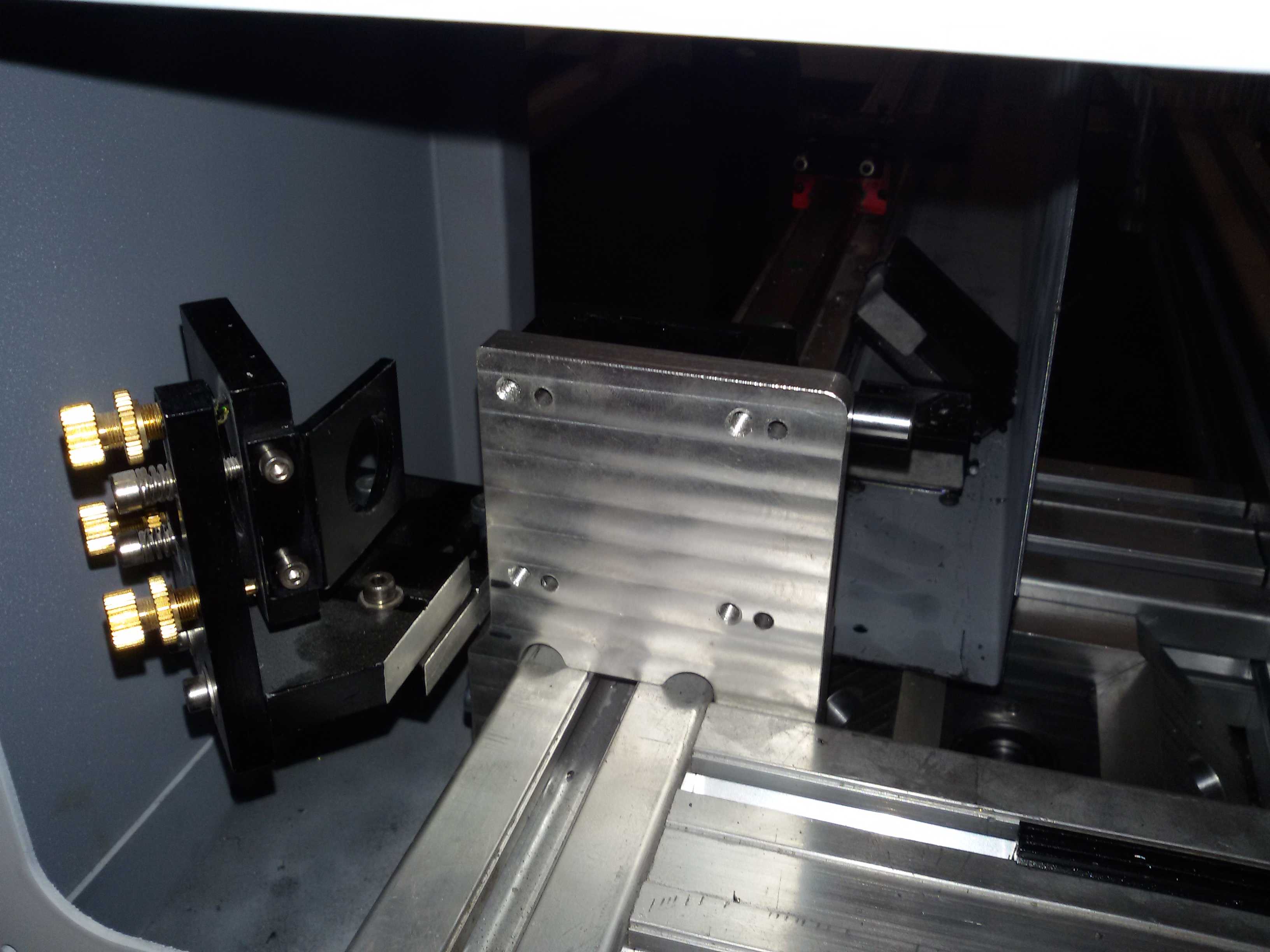

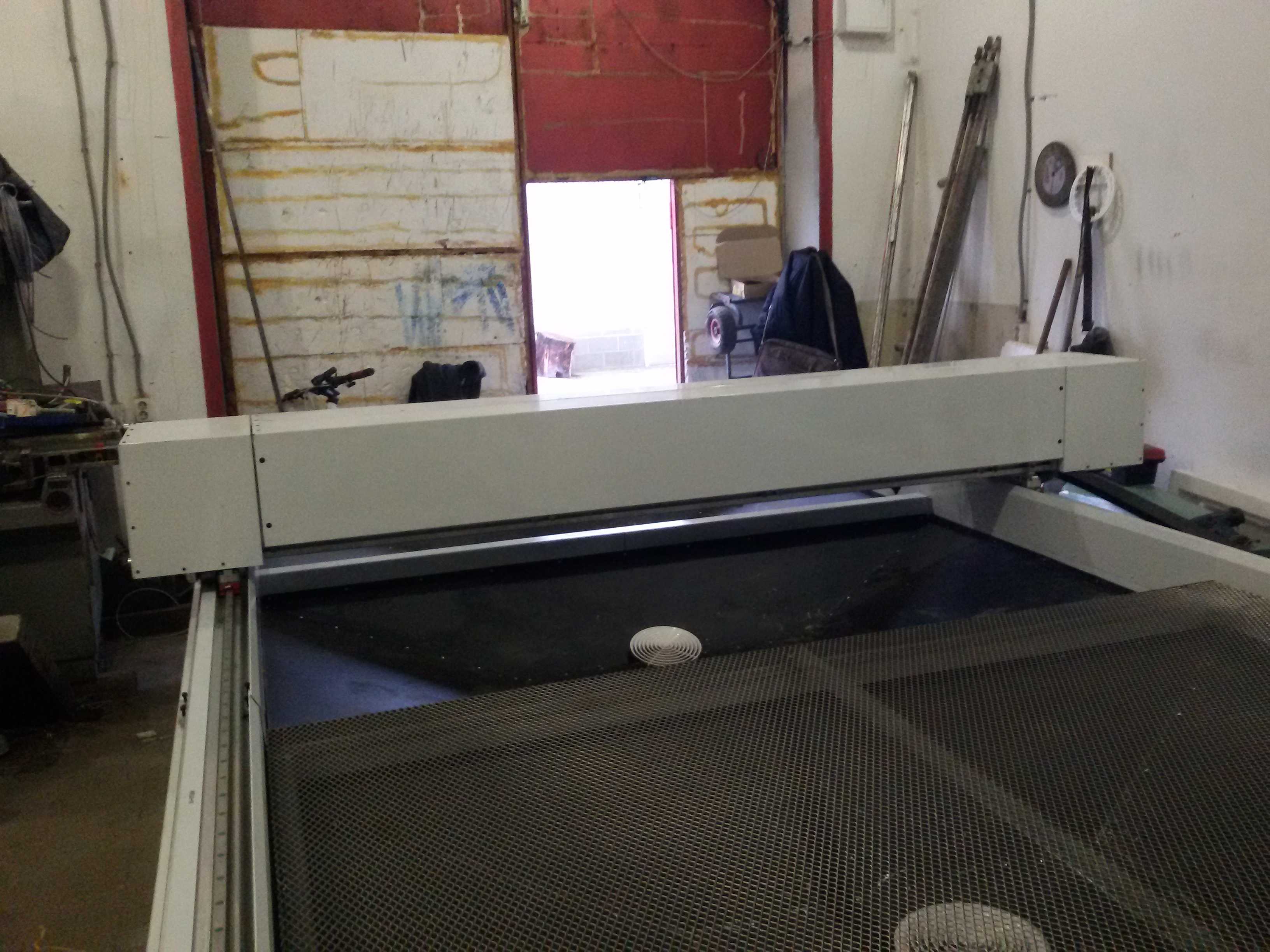

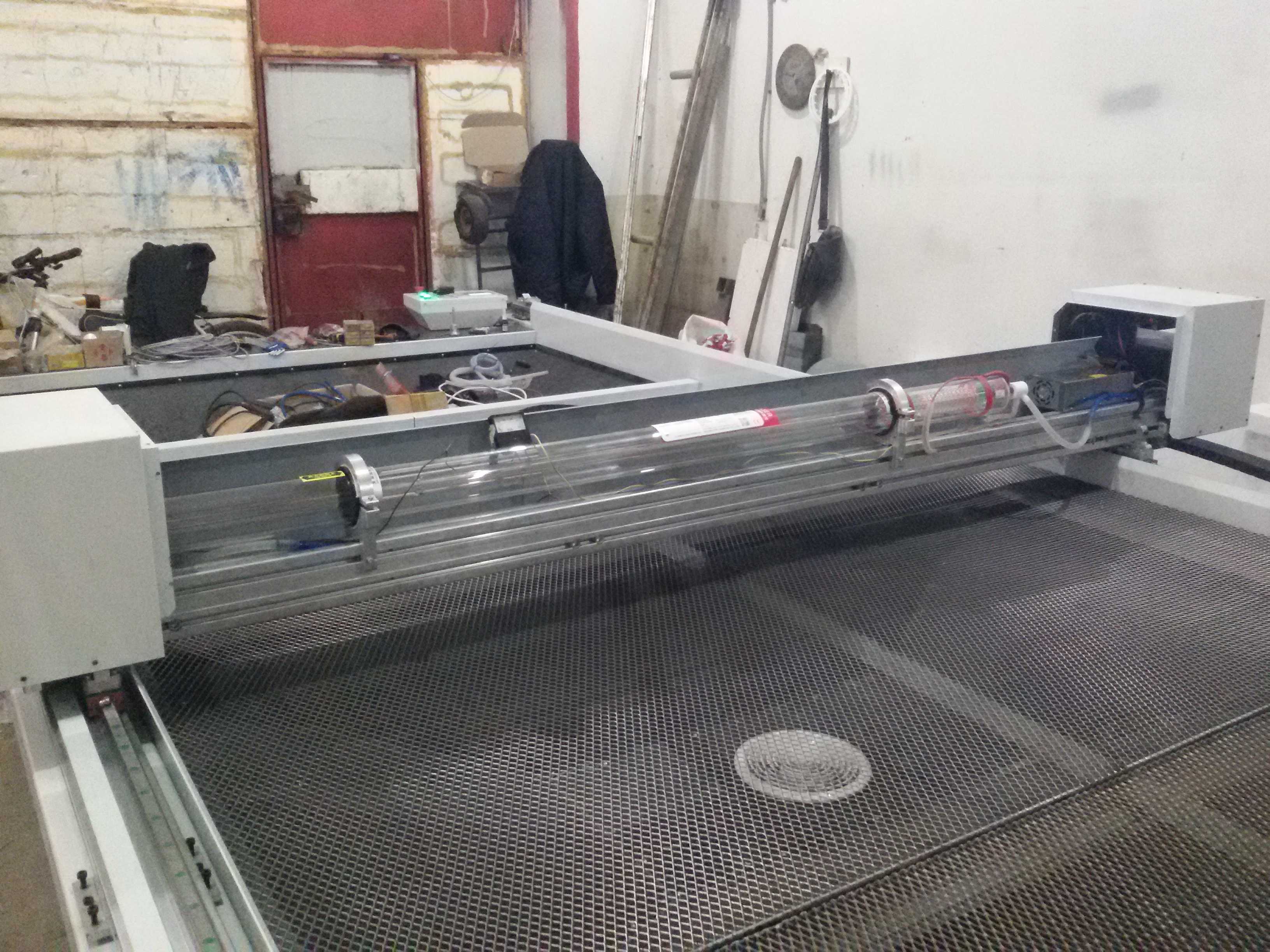

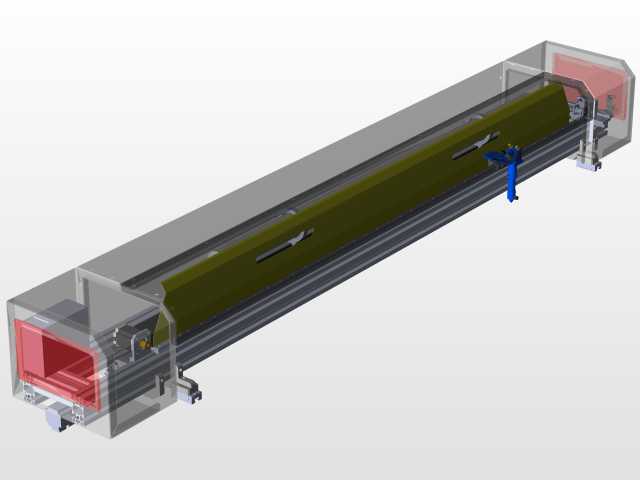

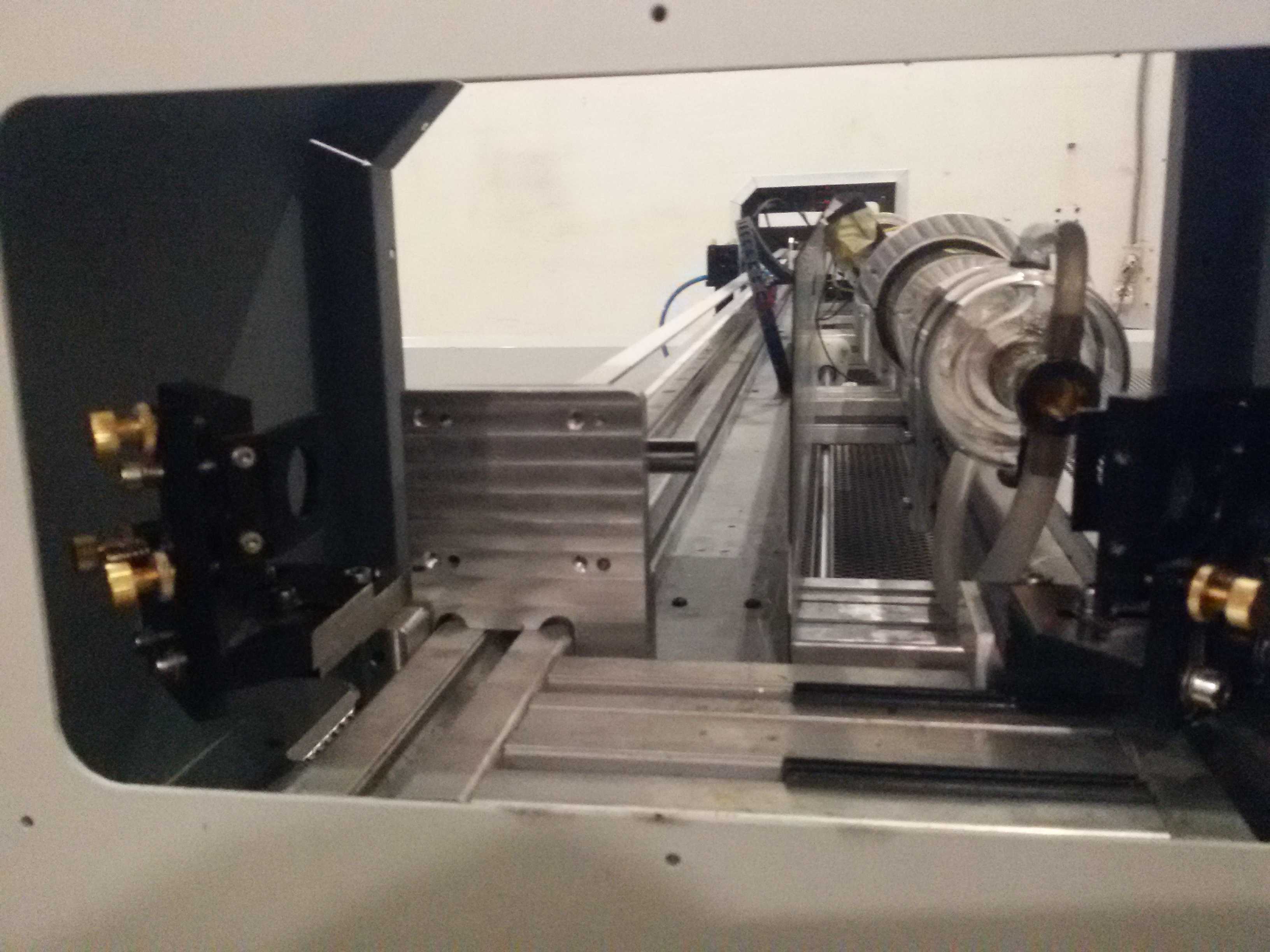

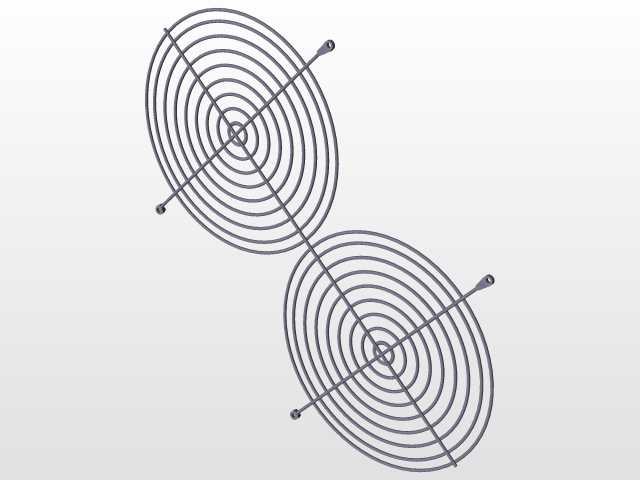

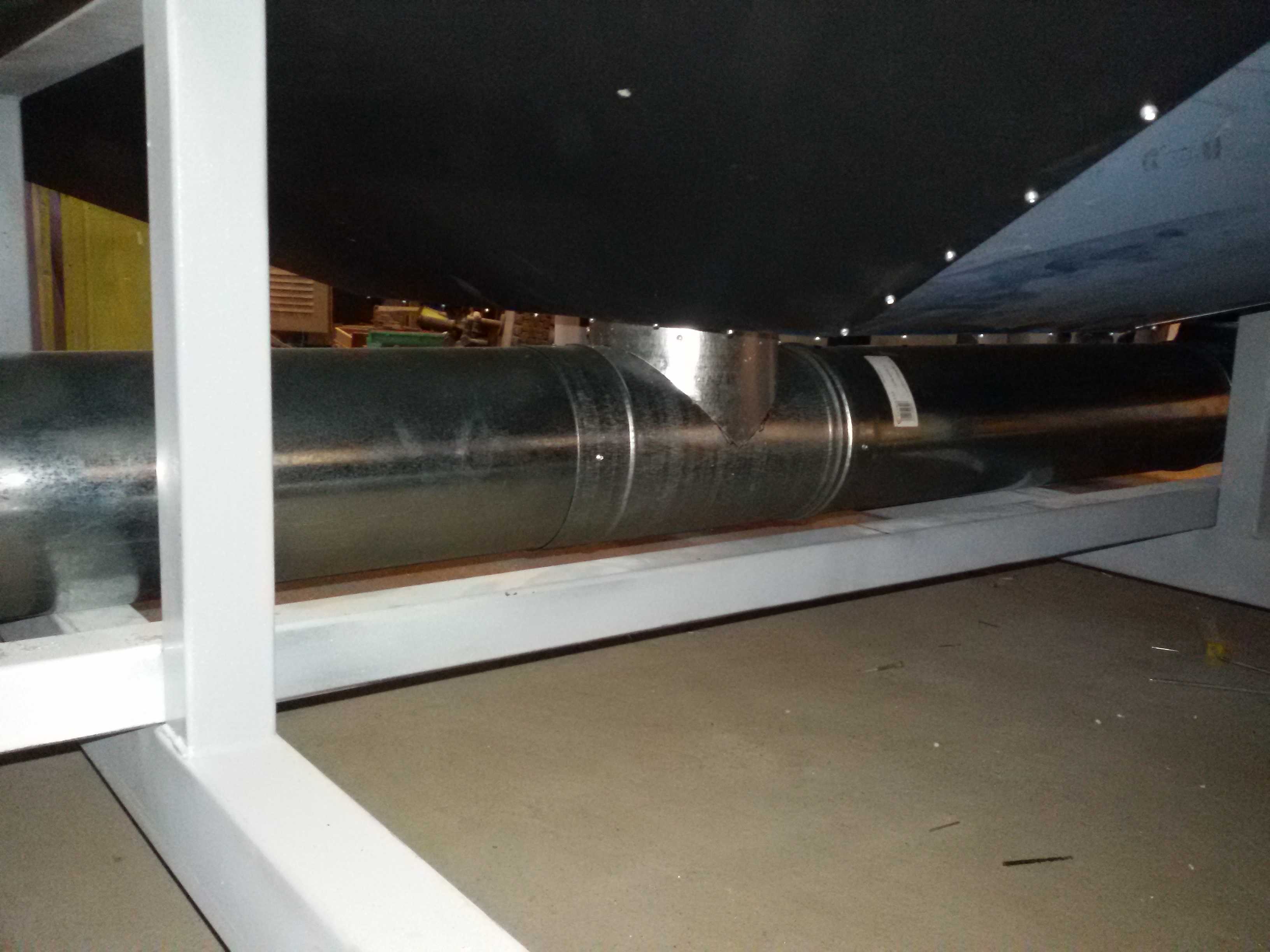

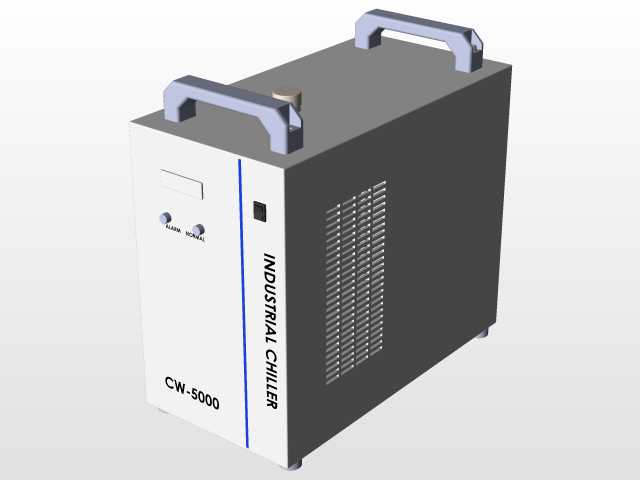

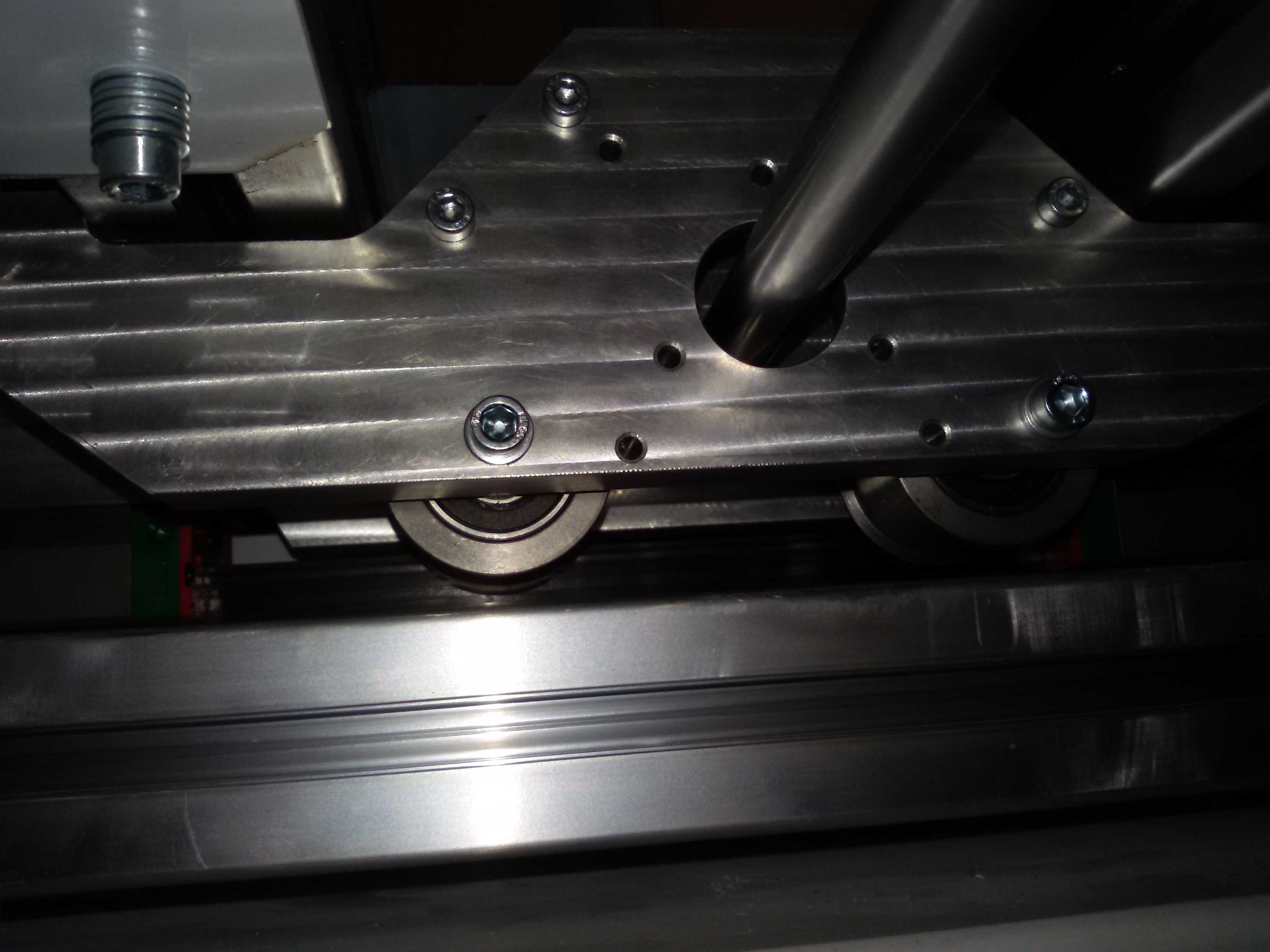

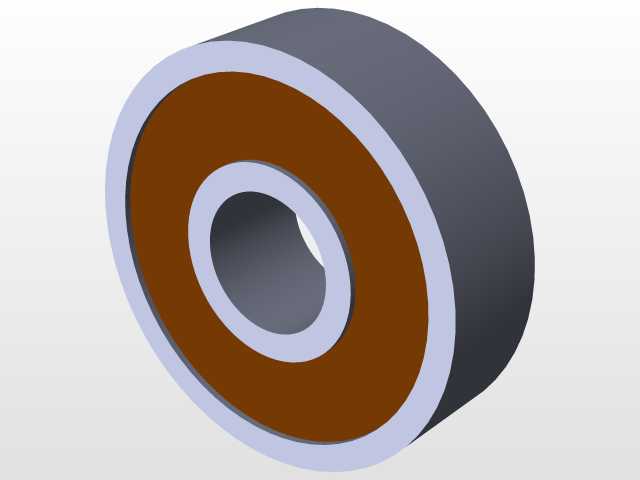

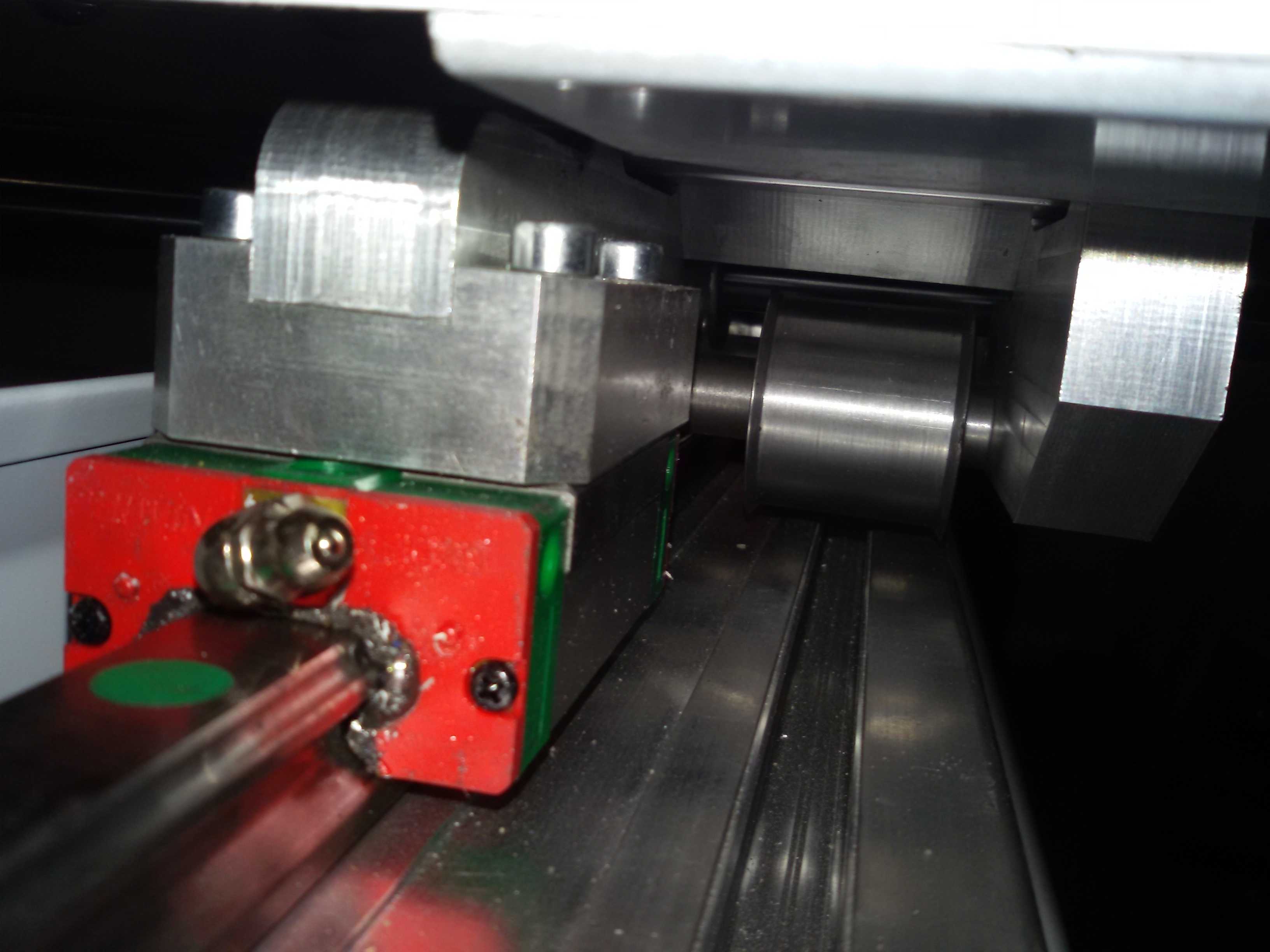

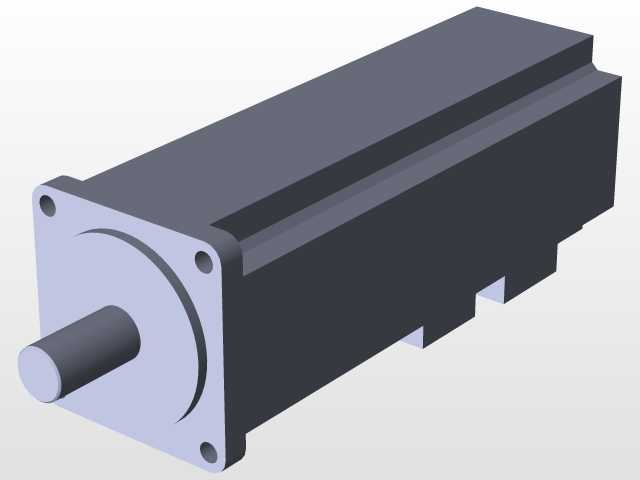

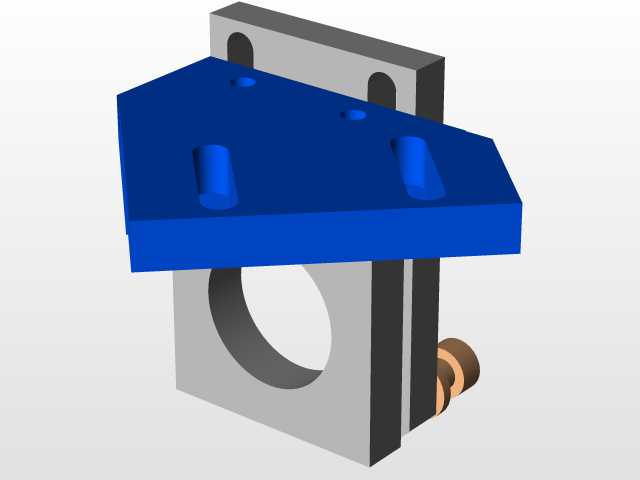

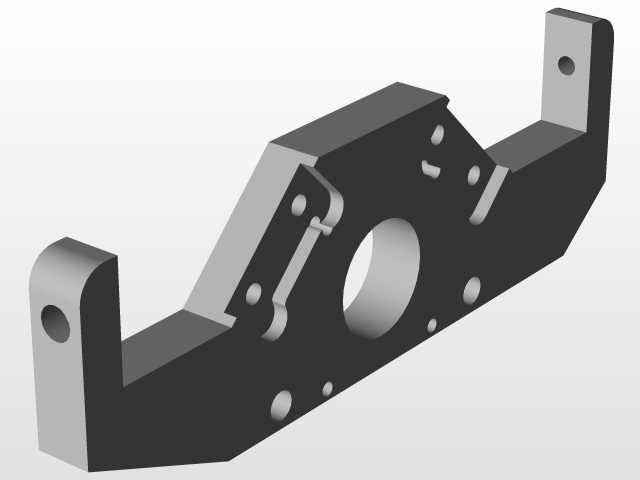

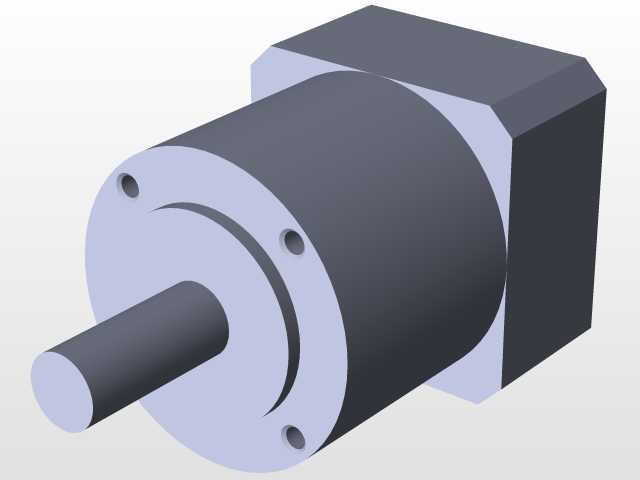

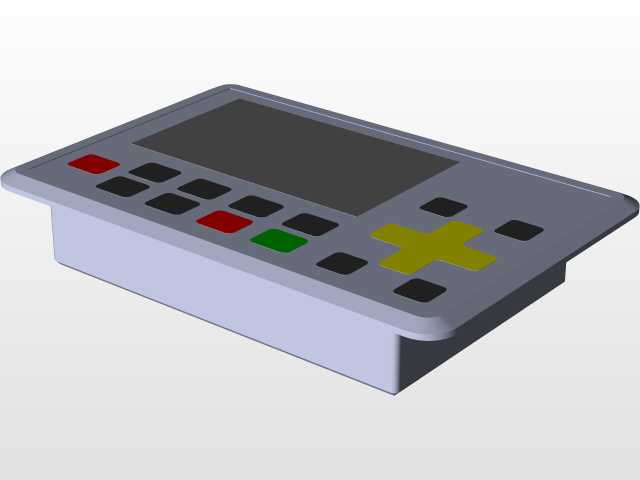

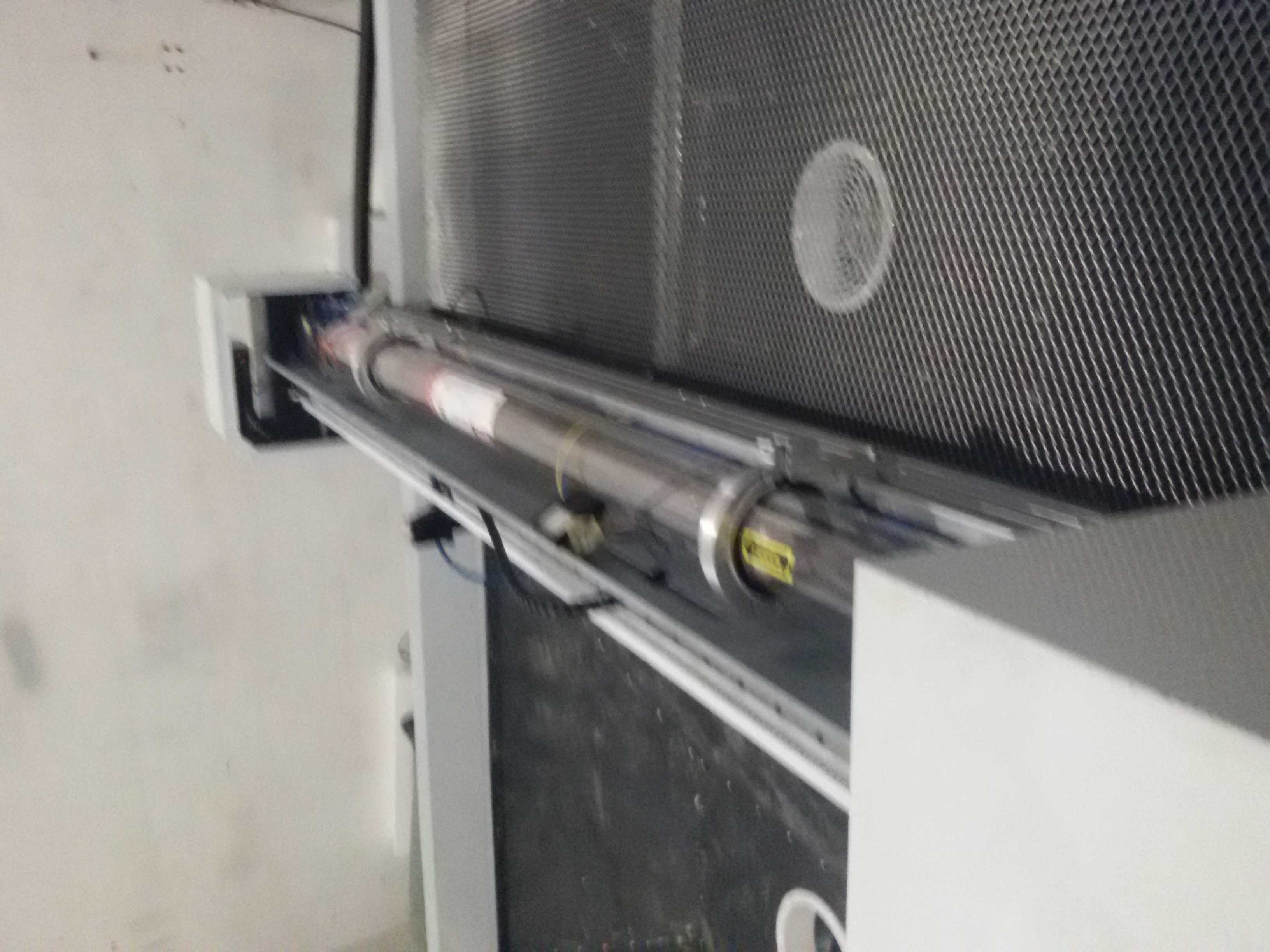

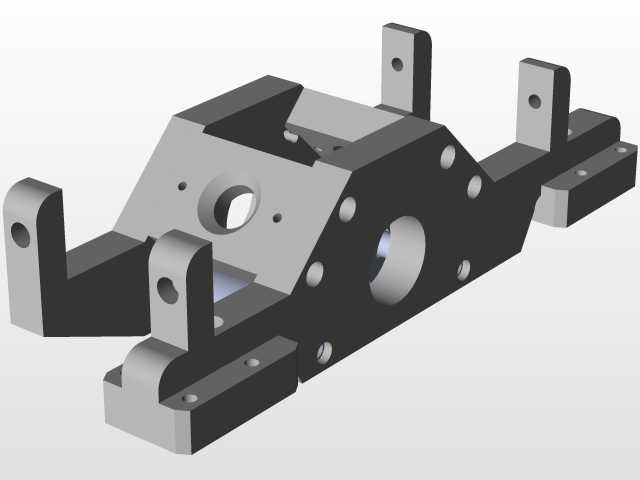

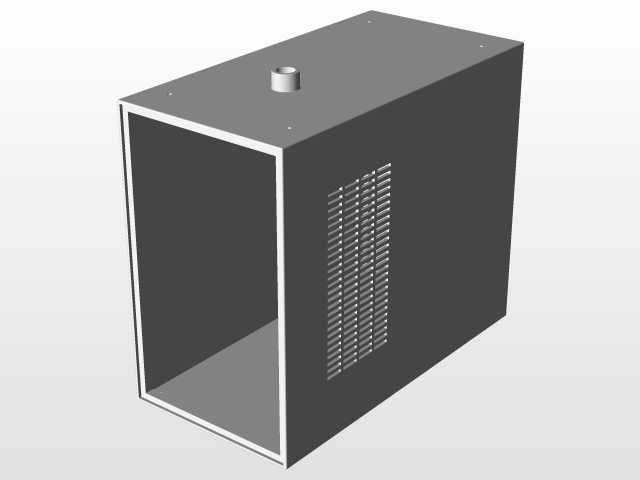

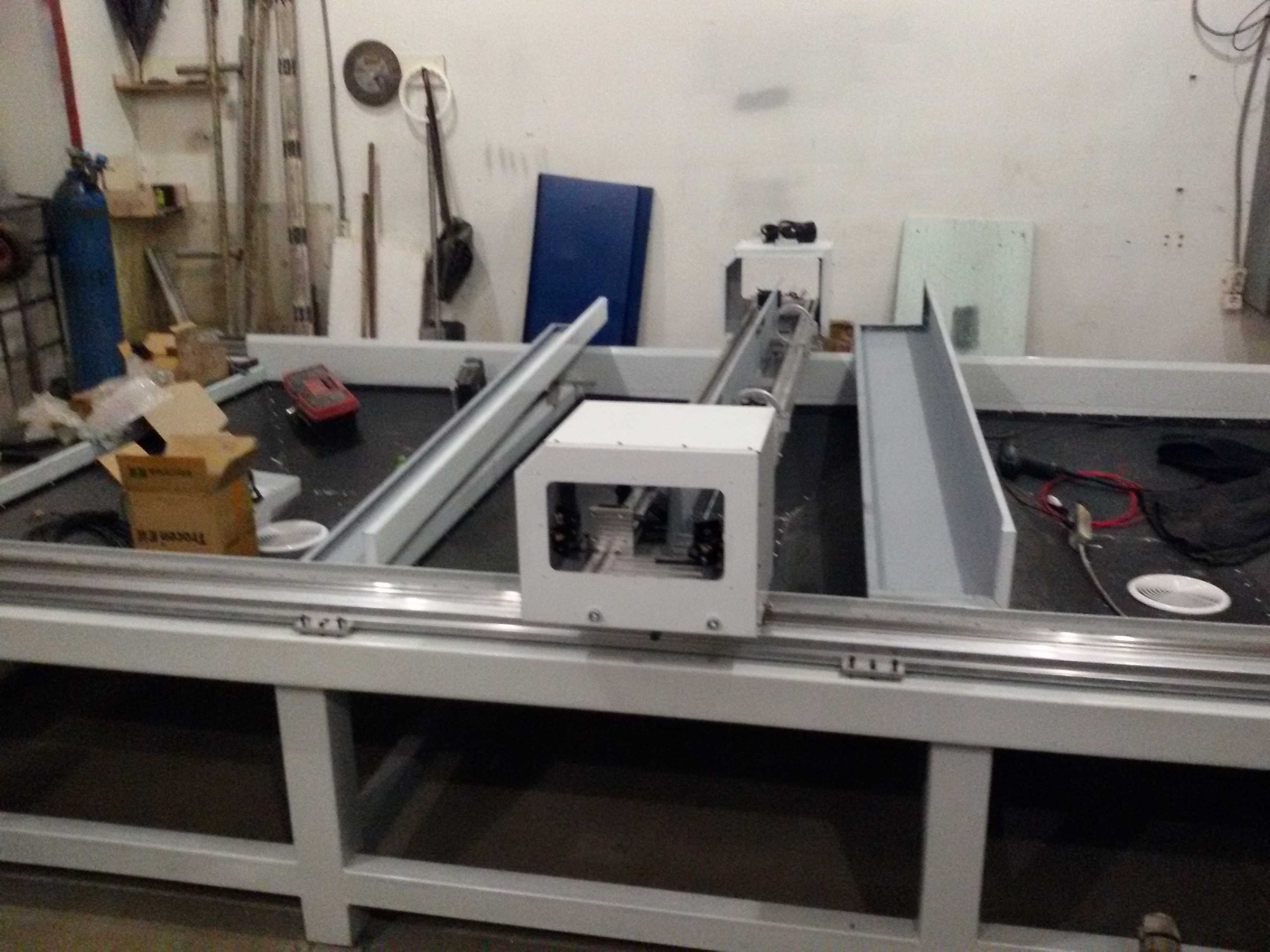

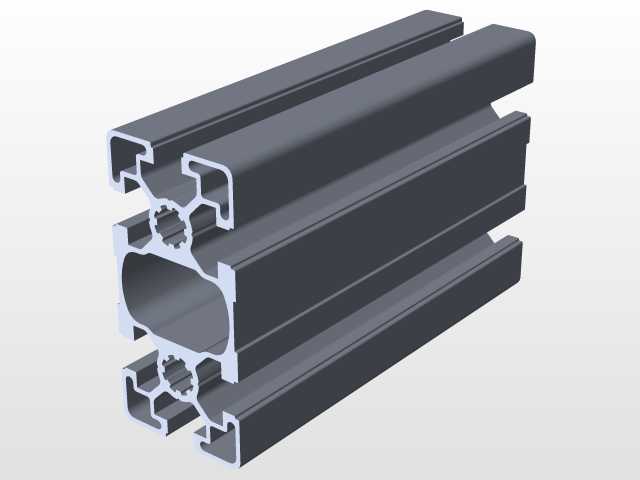

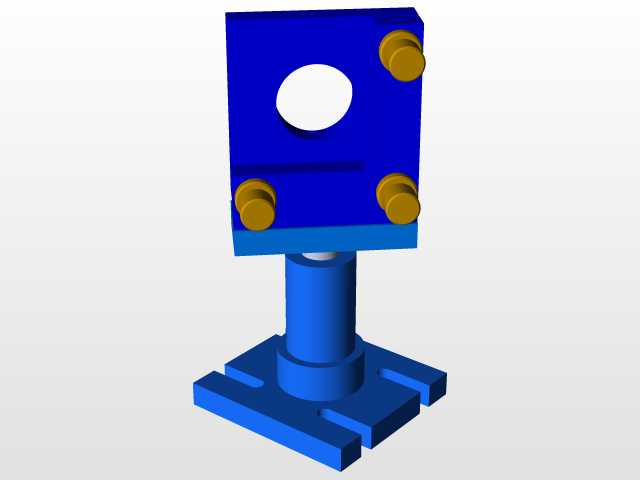

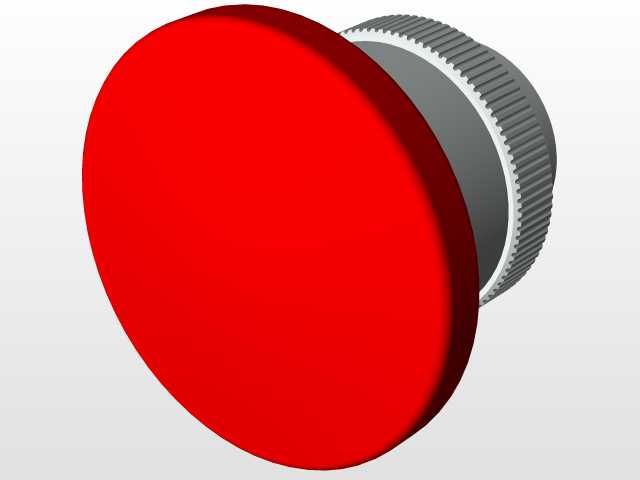

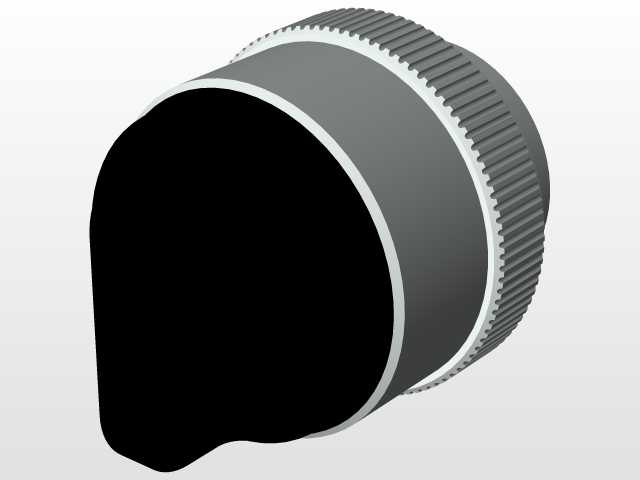

该设备面向金属板材、非金属板材的批量切割加工场景设计，可覆盖广告标识制作、钣金零部件加工、五金制品下料、工艺礼品裁切等多个工业加工领域，能够适配碳钢、不锈钢、亚克力、密度板等多种不同材质的裁切需求，在中小型加工车间、板材加工门店、五金制造厂区都能适配对应的生产工序，替代传统的锯切、冲压裁切等工艺，减少后续打磨修边的工序工作量，提升异形工件的加工效率。设备采用龙门式横梁移动的结构设计思路，将激光发生组件集成在横向移动的横梁滑座上，加工台面采用栅格支撑结构，既能够保证大尺寸板材放置时的平整度，也能减少切割过程中激光反射对台面的损伤，同时预留了废料漏出的间隙，方便日常加工过程中清理切割产生的边角废料。设备的有效加工幅面达到600mm×2000mm，能够适配常规尺寸的标准板材上料加工，无需提前对板材进行分切预处理，横梁的纵向移动行程覆盖整个台面宽度，横向滑座搭配线性导轨做往复运动，保证切割头移动过程中的位置精度，减少运行过程中的抖动偏差，保障切割断面的平整光滑。设备整体采用分体式组装的结构设计思路，床身主体采用方管焊接框架做应力时效处理，降低长期使用过程中的结构形变概率，两侧的纵向导轨安装面做精密铣削加工，保证导轨安装的平行度公差控制在合理范围内，横梁采用铝合金挤压型材搭配钣金护罩设计，在保证结构刚性的同时降低移动部件的整体重量，提升高速移动过程中的响应速度，减少驱动电机的负载损耗。设备的侧边预留了电气控制组件、激光发生组件的安装空间，走线采用拖链内置排布的方式，避免移动过程中线路拉扯造成的故障，台面侧边设置了定位挡边，方便上料时快速对齐板材基准边，减少上料找正的辅助时间。设备的180W功率配置能够兼顾薄金属板材的快速切割和厚非金属板材的穿透裁切，在实际生产中可以根据加工材质的不同调整激光输出功率、移动速度等参数，适配不同厚度材料的加工需求，整体结构设计充分考虑了车间安装的空间边界，设备整体占地尺寸略大于加工幅面，无需额外做复杂的地基处理，放置在平整的硬化车间地面即可完成调平安装，降低了中小加工企业的设备部署门槛。
