带被动夹持结构的管道检测作业装置

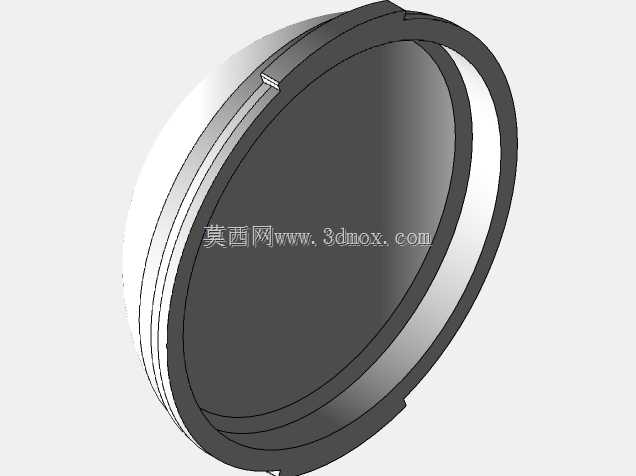

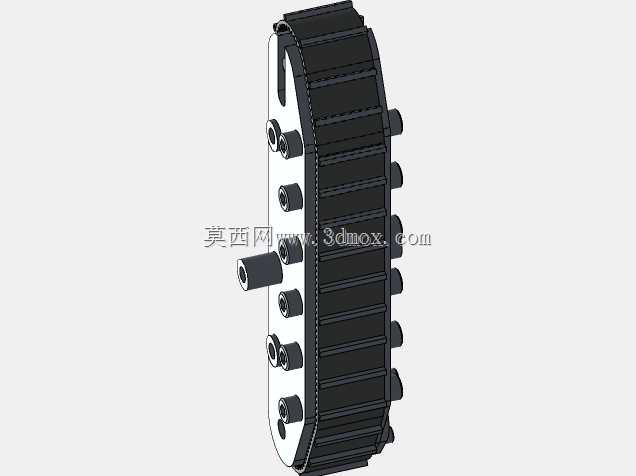

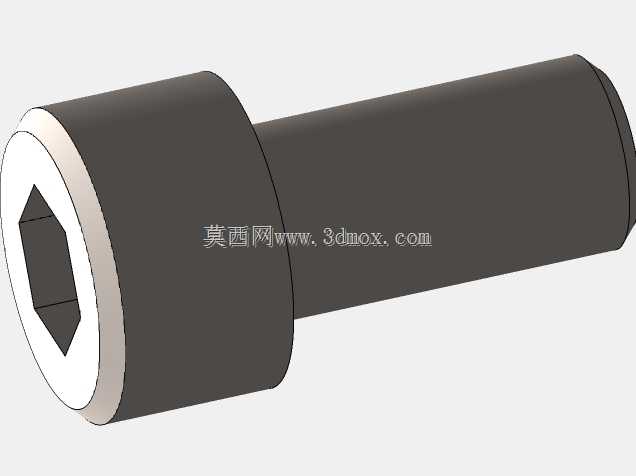

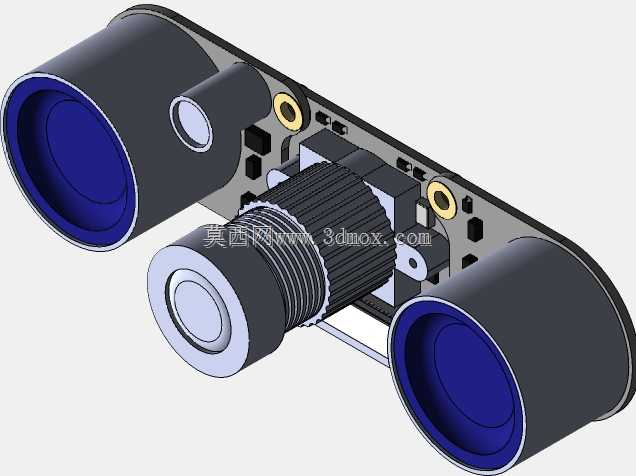

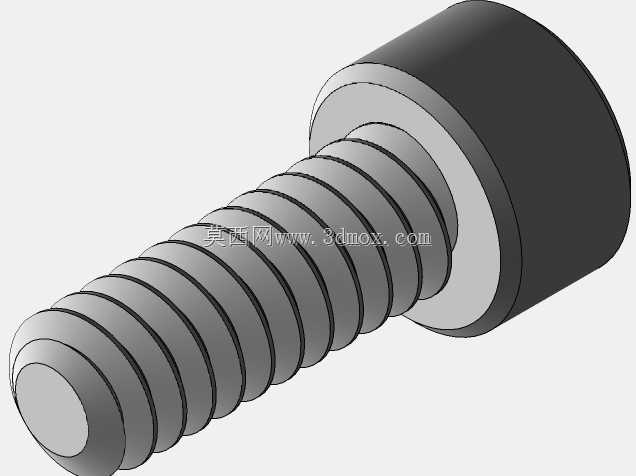

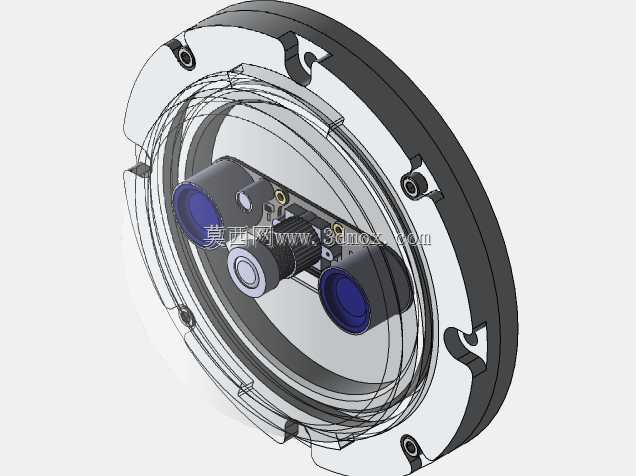

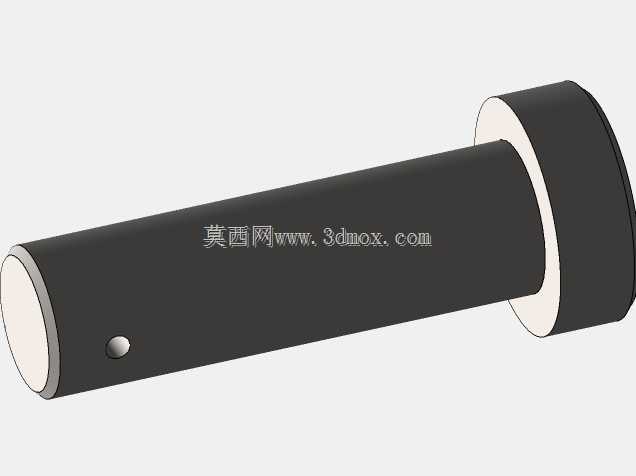

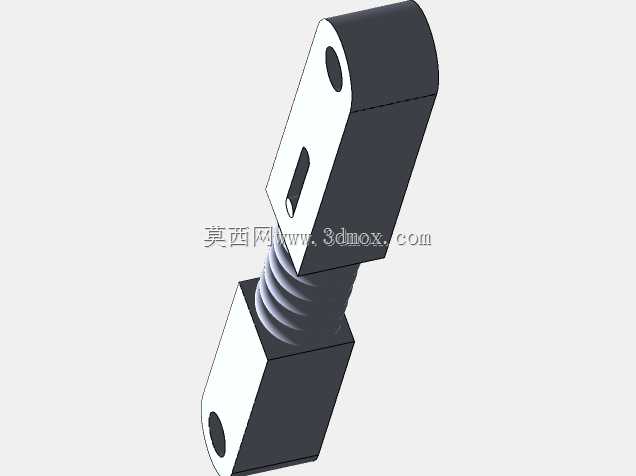

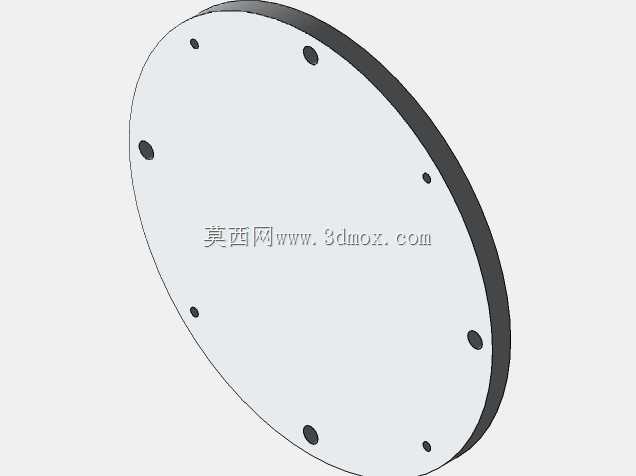

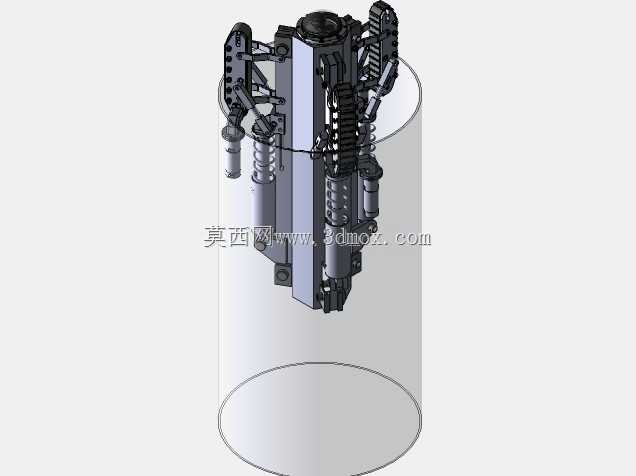

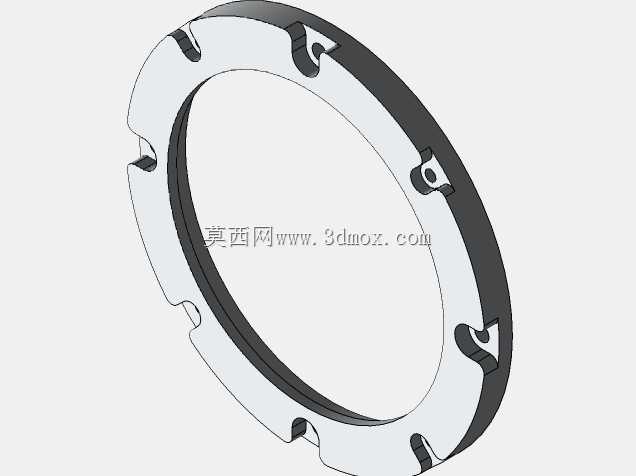

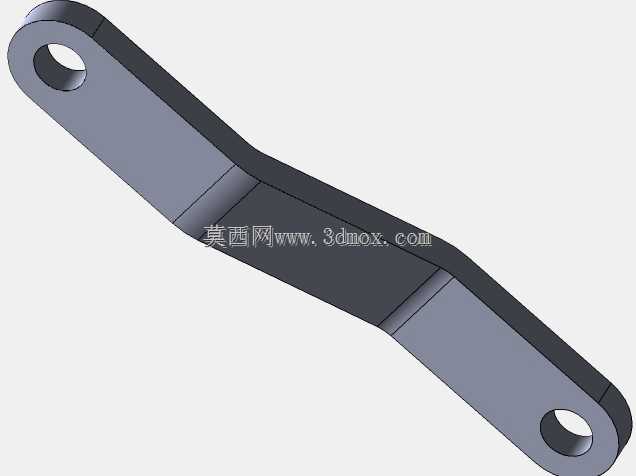

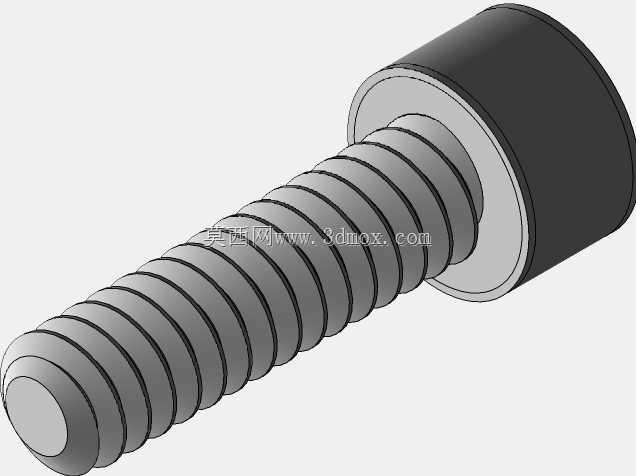

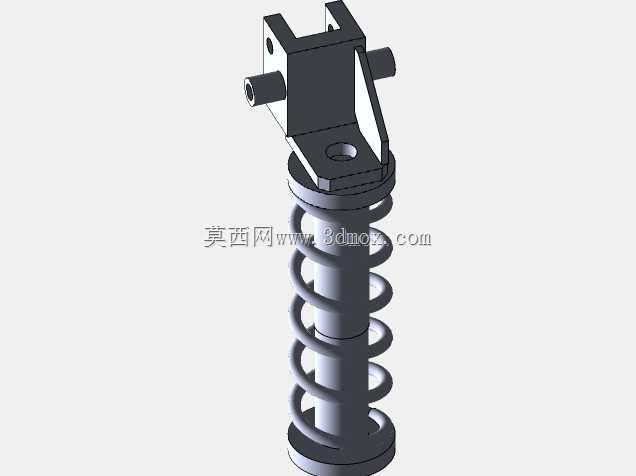

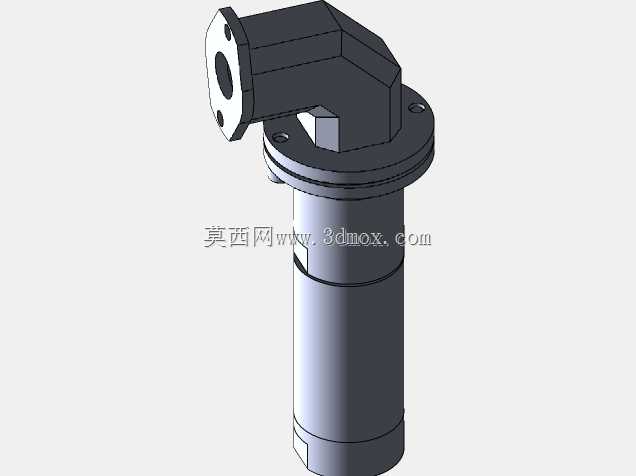

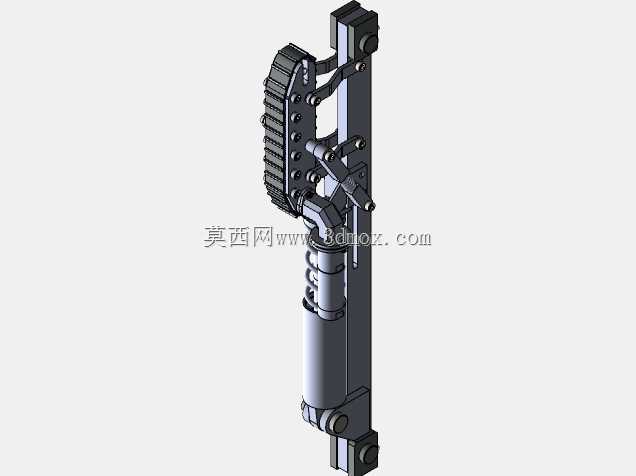

在市政给排水管网、油气输送管线、工业工艺管道的运维场景中，管道内部的腐蚀、焊缝缺陷、淤积堵塞、形变破损等问题始终是管线运维的核心排查难点，传统人工进入管道检测的方式不仅受管径限制，还存在有毒有害气体威胁、作业空间狭小、检测效率低下等诸多局限，这款带被动夹持机构的管道检测装置正是为适配这类复杂管内作业需求开发的专用作业载体。该装置核心采用周向分布式被动夹持支撑结构，沿装置本体圆周方向均匀布置多组带弹性预紧的支撑臂，每组支撑臂末端配备贴合管壁的行走接触组件，依靠弹性元件的预紧力让支撑臂始终贴紧管道内壁，无需额外动力驱动即可自适应一定范围内的管径变化，既可以在直管段保持稳定的居中行走姿态，也能顺利通过平缓弯管、存在轻微形变的管段，避免装置在管内行走时出现卡滞、偏斜、侧翻的问题，保障检测作业的连续性。行走端采用履带式接触结构，相比传统轮式行走结构，履带与管壁的接触面积更大，压强更低，不仅能在光滑的金属管壁、塑料管壁上获得足够的行走附着力，也能在存在少量淤积、锈层、潮湿污渍的管内环境下保持稳定的行走能力，不会出现打滑空转的情况，可适配水平管、倾斜管甚至短距离垂直管段的行走需求。装置中部的主体舱段为模块化搭载空间，可根据实际检测需求搭载视觉检测摄像头、管壁测厚探头、焊缝探伤传感器、气体检测模块等不同的功能组件，所有功能模块的走线、供电线路均可沿支撑臂与主体舱的连接间隙规整布置，避免管内凸起、毛刺剐蹭线路造成故障。设计过程中充分考虑了管内作业的安装边界，装置整体收拢状态下的径向尺寸小于适配管径的最小通行阈值，支撑臂的最大张开量覆盖常规中小管径的适配范围，轴向长度经过优化控制，保障装置在弯管段通行时不会出现首尾干涉的问题，所有外露的运动部件均做了圆角过渡处理，避免剐蹭管道内壁的防腐层或内衬结构。被动夹持的结构设计相比主动变径的夹持结构，省去了变径驱动的动力组件与控制逻辑，既降低了装置整体的重量与能耗，也减少了故障点，提升了管内作业的可靠性，装置在行走过程中，弹性支撑结构还能起到缓冲减震的作用，削弱管内凹凸不平的壁面对搭载检测元件的震动冲击，保障检测数据的稳定性与准确性，可有效覆盖中小管径管线的日常巡检、缺陷排查、施工验收等多类作业场景，帮助运维人员快速掌握管道内部的实际状态，降低管线运维的人工成本与作业风险。
