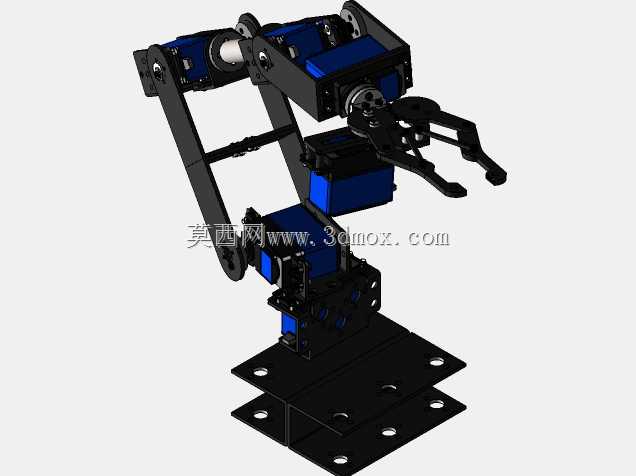

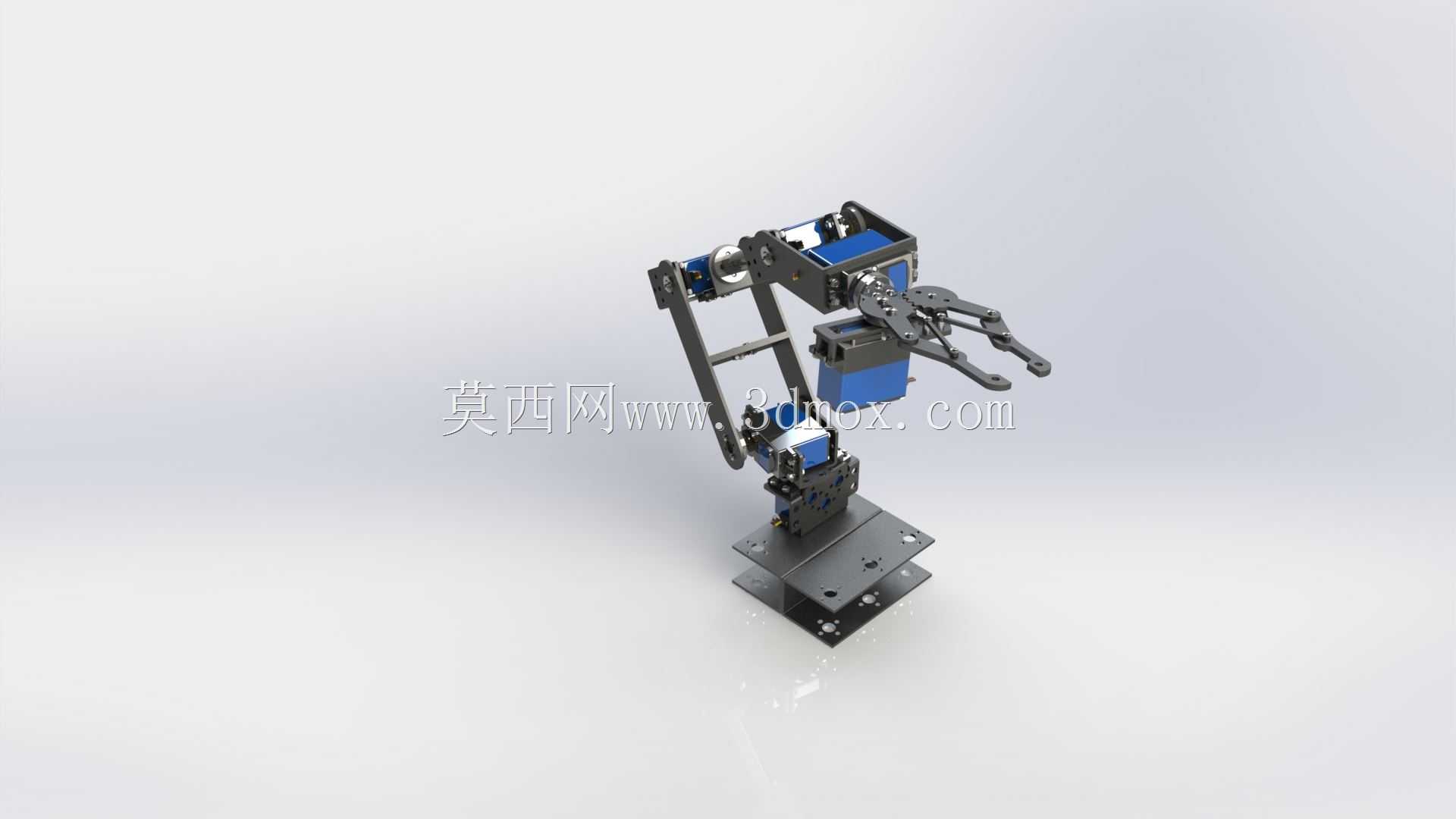

带夹持末端六自由度多关节机械臂结构

这款多关节机械臂采用六自由度串联构型设计，搭配集成式夹持末端执行器，可覆盖三维空间内全姿态作业需求，适配轻工生产、教学实训、小型精密装配等多类场景的作业要求。在实际应用中，该机械臂可完成小型零部件的分拣转运、精密电子元件的插接装配、教学场景下的机器人运动学演示、实验室样品的精准移取等工作，相较于人工操作具备更高的重复定位精度与连续作业稳定性，可适配狭小空间内的复杂轨迹作业需求。

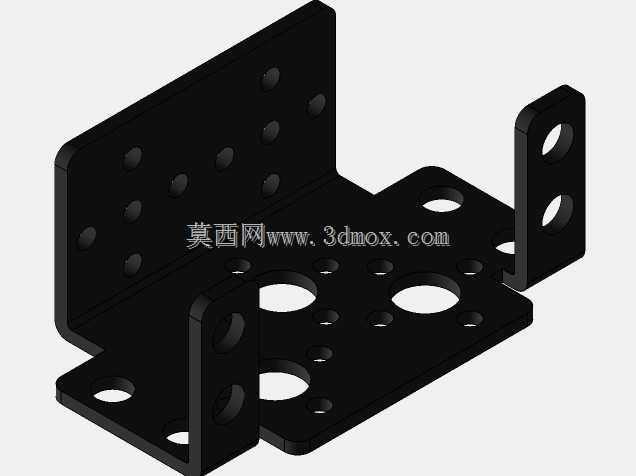

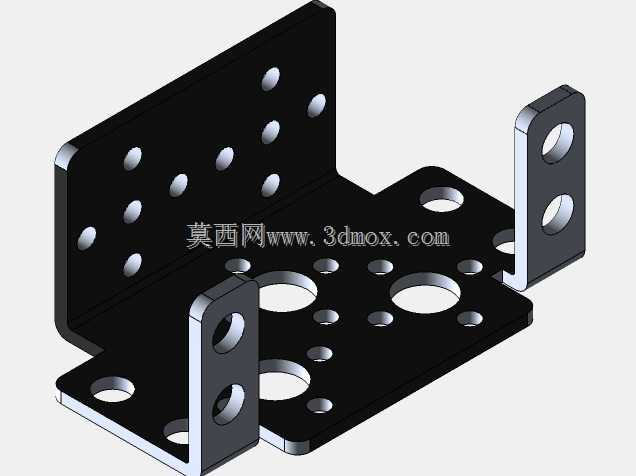

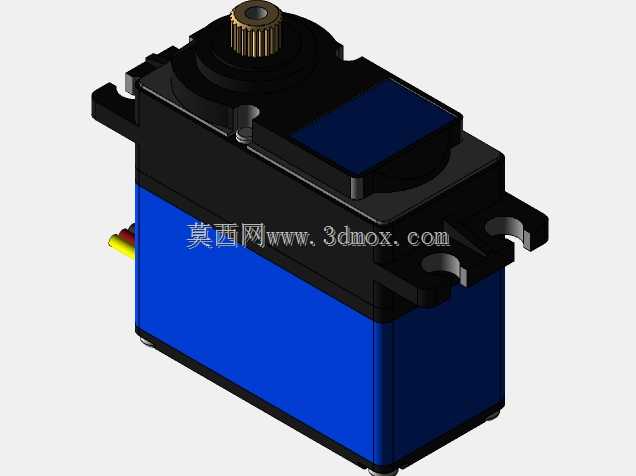

从功能特性来看，六个关节均采用模块化驱动单元设计，每个关节集成独立的动力输出与传动结构，可实现单关节独立转动与多关节联动控制，末端夹持机构采用平行夹指设计，可根据夹持物件的外形尺寸调整开合行程，适配不同规格的小型工件抓取需求，夹指接触面可加装防滑缓冲垫，避免夹持过程中对工件表面造成刮损。机械臂底座采用方形法兰安装结构，预留多组标准安装孔位，可直接固定在工作台面、线性滑轨移动平台或者AGV搭载平台上，安装边界清晰，无需额外定制复杂转接件即可完成部署。

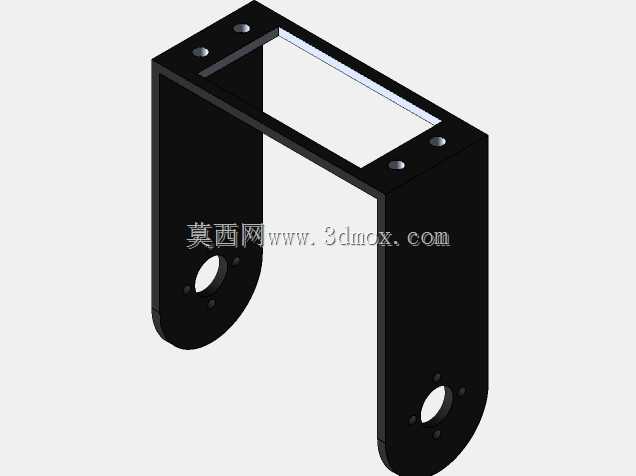

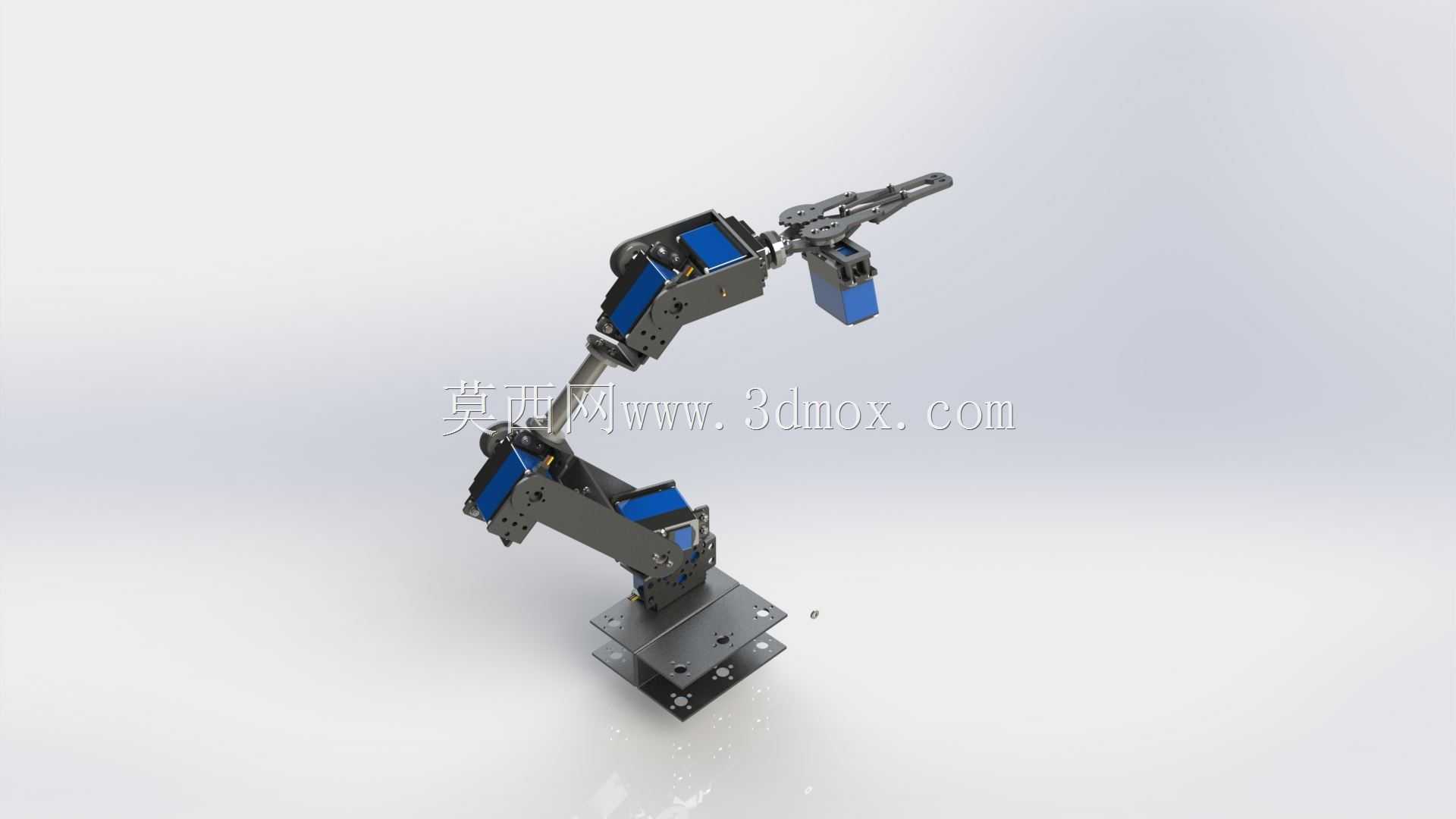

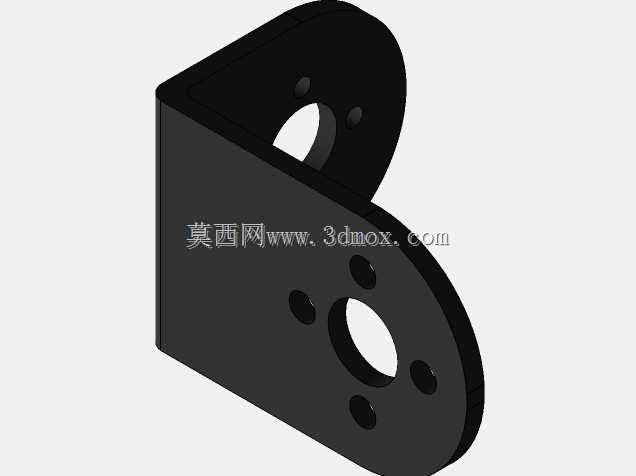

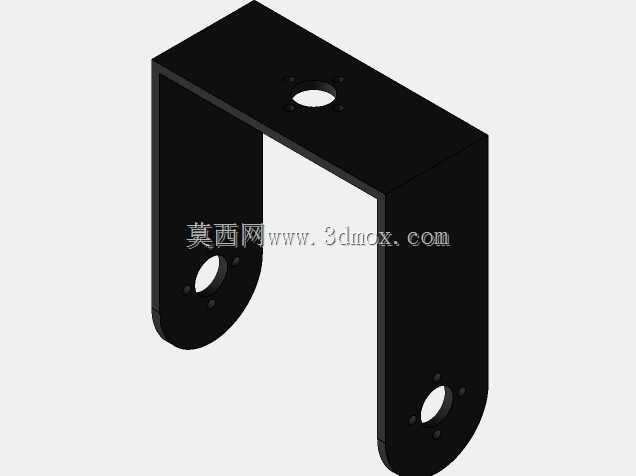

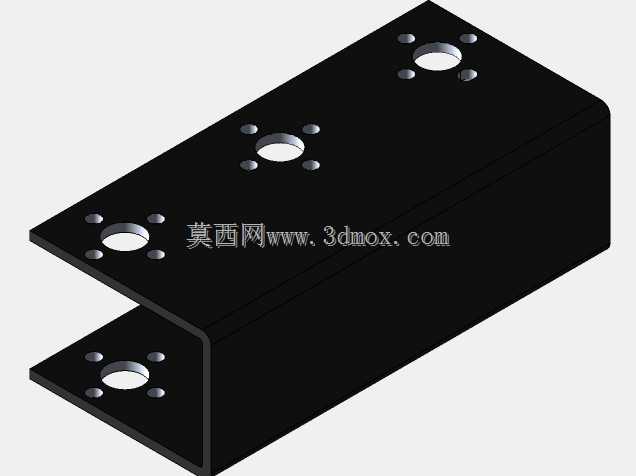

设计思路上，整体采用串联开式关节布局，从底座到末端依次布置腰转关节、肩俯仰关节、肘俯仰关节以及腕部三个旋转关节，关节之间采用镂空式高强度合金连接件，在保证结构刚性的前提下尽可能降低臂体自身重量，减小关节驱动负载，提升运动响应速度。臂体走线采用内部隐藏式设计，所有动力与信号线路均从关节连接件内部空腔穿过，避免运动过程中线路与外部环境发生剐蹭缠绕，提升设备运行的可靠性。外形尺寸方面，完全伸展状态下臂展可覆盖半径四百毫米左右的球形作业空间，收缩状态下整体占用空间不足伸展状态的三分之一，可适配桌面级小型作业场景的空间限制，底座安装尺寸控制在一百毫米见方范围内，对安装平台的承载与空间要求较低，无需大面积安装区域即可完成固定部署。关节转动角度设置了机械硬限位与软件软限位双重保护，避免超程转动造成结构损坏或者作业安全事故，夹持机构的夹持力可根据驱动参数进行调整，适配不同硬度、重量工件的抓取需求，不会出现夹损工件或者夹持脱落的问题。
