垂直压紧式手动快速夹钳结构设计

这款垂直压紧式手动快速夹钳是工装夹具领域应用极为广泛的通用压紧部件，常见于各类工件加工工位、装配流水线、焊接工装台、检测治具以及木工、五金小件加工场景中，核心作用是在作业过程中快速对工件施加稳定的垂直压紧力，避免工件在加工、装配、检测过程中出现位移、翘曲、晃动，保障作业精度与操作安全。

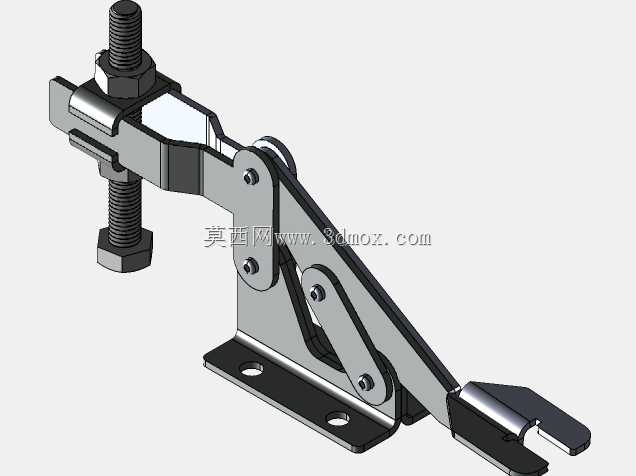

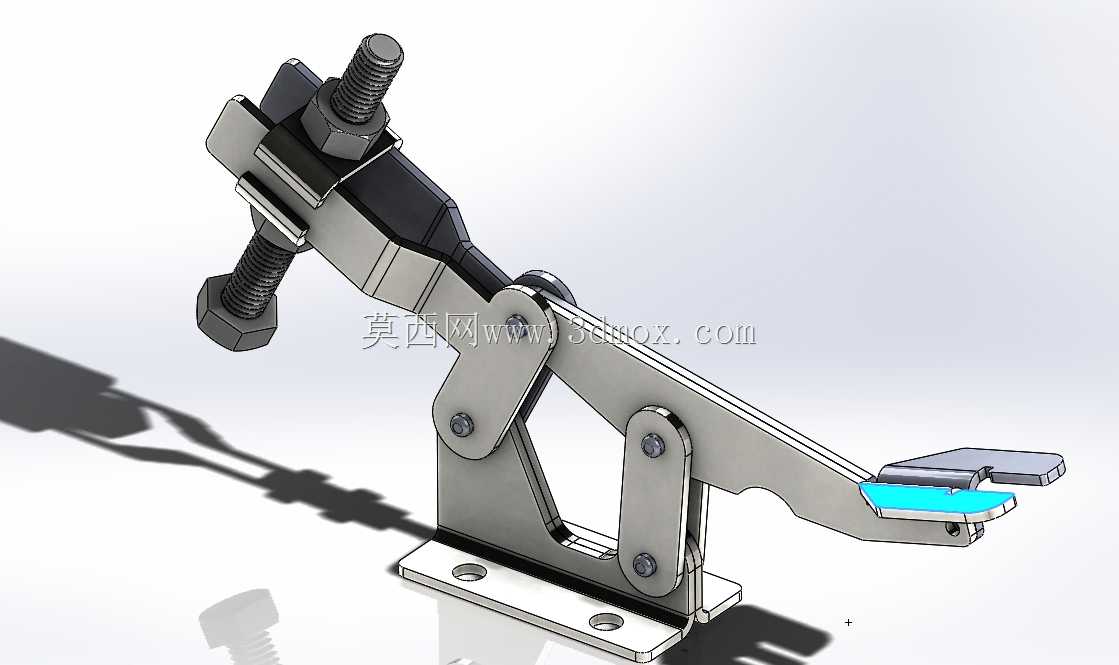

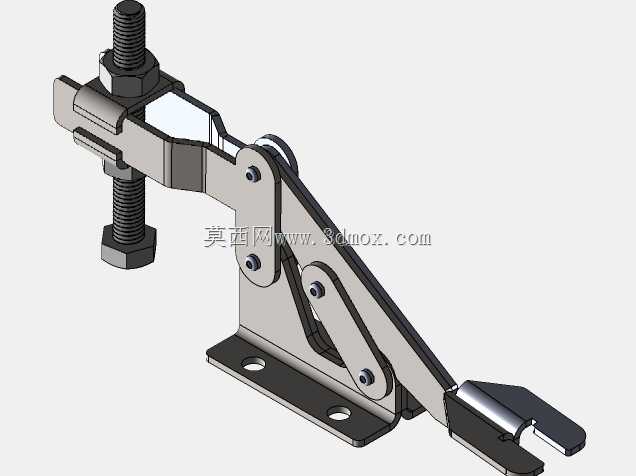

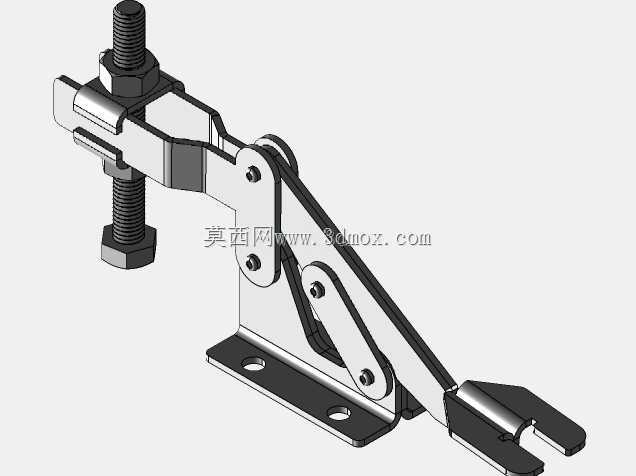

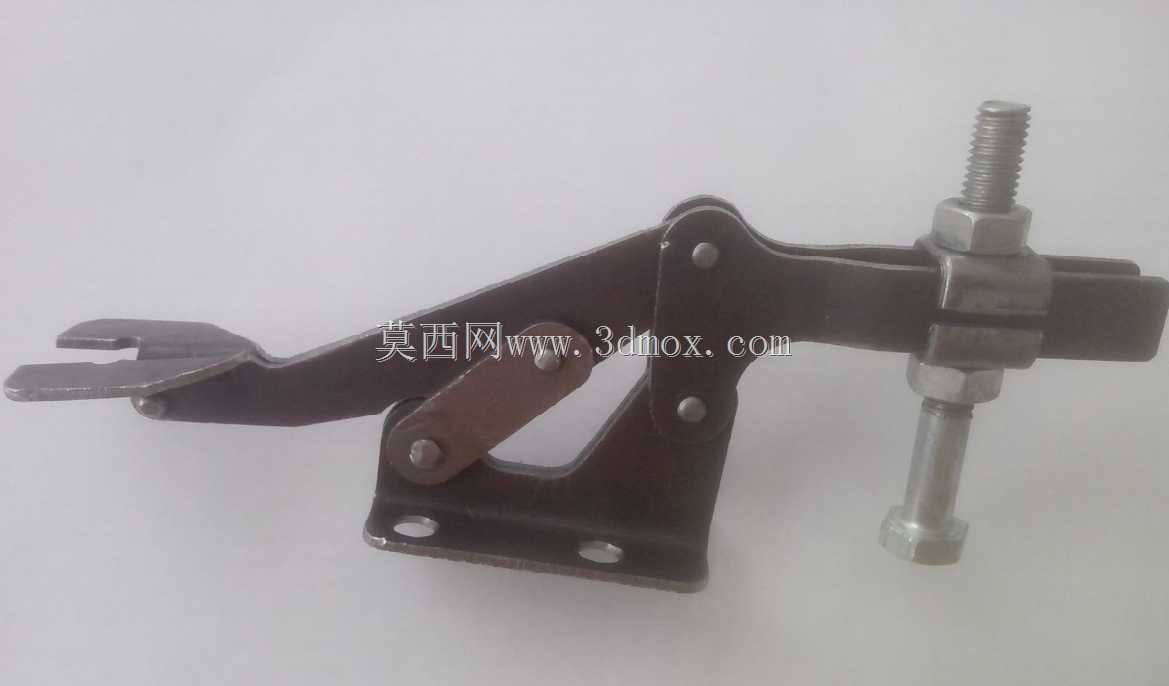

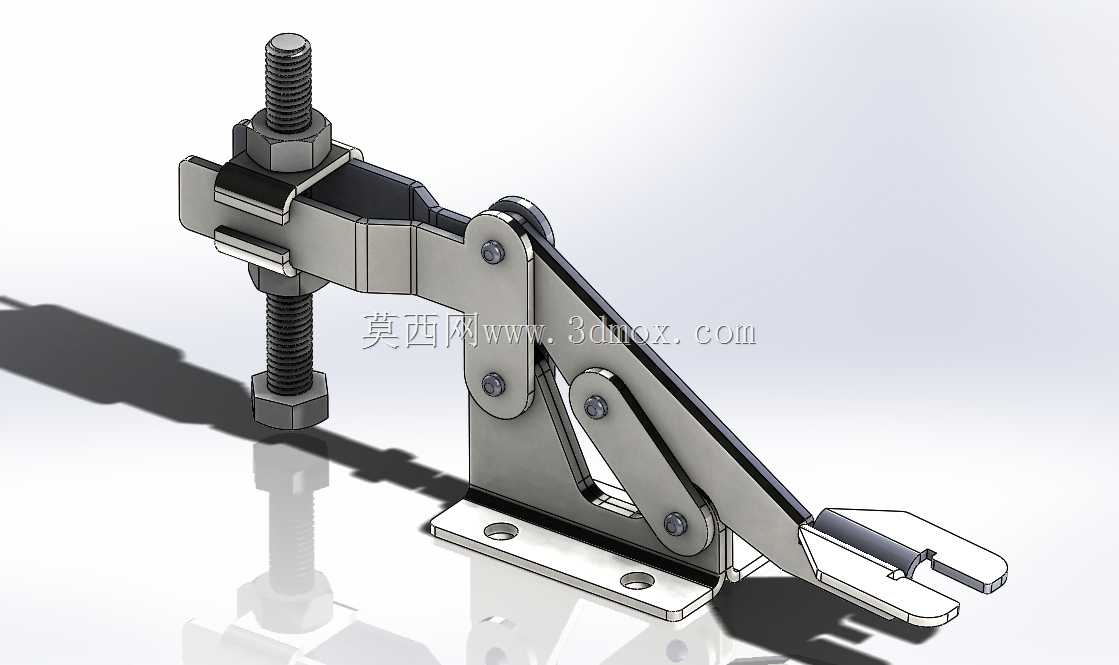

从功能特性来看，该夹钳采用连杆肘节自锁结构设计，操作人员扳动末端的操作手柄即可完成压紧与释放动作，单次操作耗时不足一秒，相比传统螺栓压紧方式效率提升数十倍，且当手柄压合到位后，连杆机构会越过死点位置形成机械自锁，即便承受加工过程中的振动、冲击载荷，夹钳也不会意外松脱，能够持续提供稳定可靠的压紧力。夹钳的压头采用可调式螺栓结构，配套上下锁紧螺母，可根据被压紧工件的厚度差异灵活调整压头伸出长度，适配不同高度的工件装夹需求，压头末端采用平端接触设计，配合可选的橡胶防护垫可避免压伤工件表面。

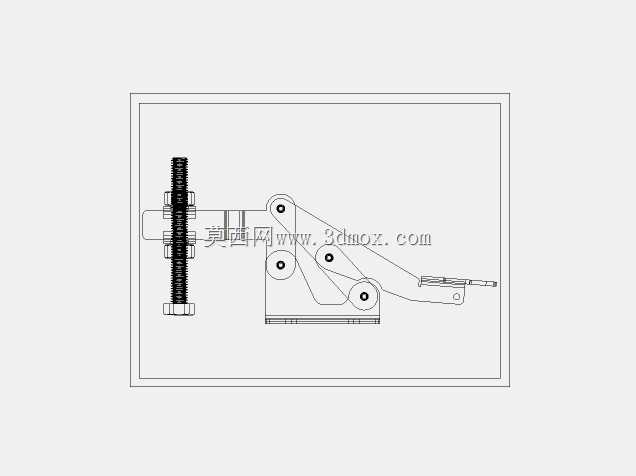

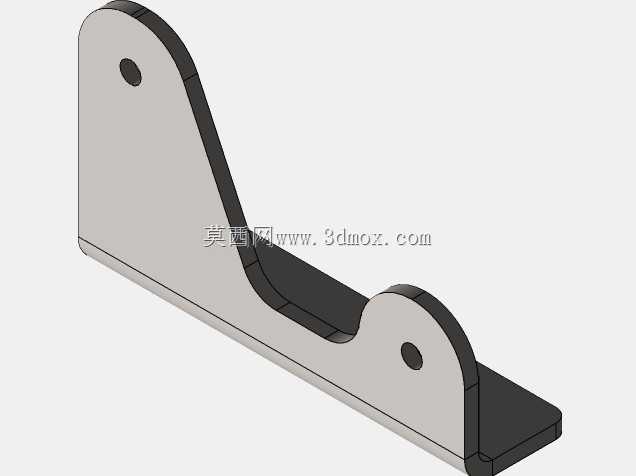

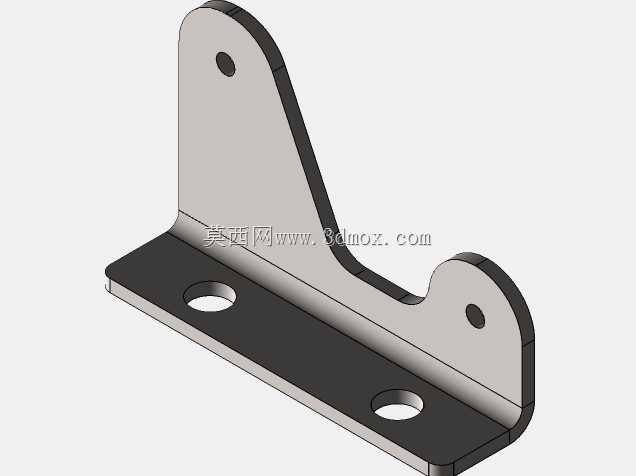

设计层面上，这款夹钳的主体受力结构件均采用2mm厚度的金属板材冲压成型，兼顾结构强度与整体轻量化，各铰接点位采用铆钉铆接固定，转动间隙控制合理，既保证操作时的顺滑手感，又避免长期使用后出现过大旷量影响压紧精度。底座采用平直安装板设计，预留两个对称的安装通孔，可通过螺栓直接固定在工装台面、型材框架或者专用治具板上，安装边界清晰，不需要额外加工复杂的安装位即可快速部署。夹钳整体采用卧式垂直压紧布局，压合状态下手柄处于水平低位，不会占用过多垂直方向空间，也避免操作人员误碰手柄导致夹钳松开，适配多数工位的操作空间要求。

在实际生产场景中，这类夹钳可单独使用完成小型工件的单点压紧，也可多个组合排布完成大型板材、框架类工件的多点同步压紧，适配电子装配、五金冲压件去毛刺、塑胶件水口修剪、PCB板测试、木材粘接固定等多种作业场景，其结构简单可靠，维护成本极低，仅需定期在铰接点位添加少量润滑脂即可保证长期顺畅使用，是生产现场提升装夹效率、降低操作人员劳动强度的实用工装部件。
