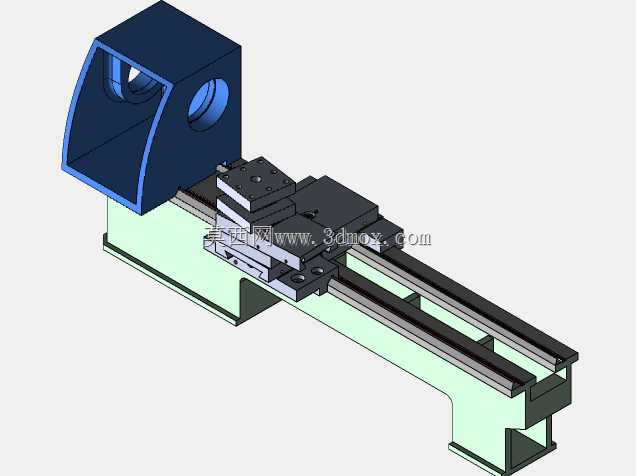

小型卧式普通车床D180x300V结构设计

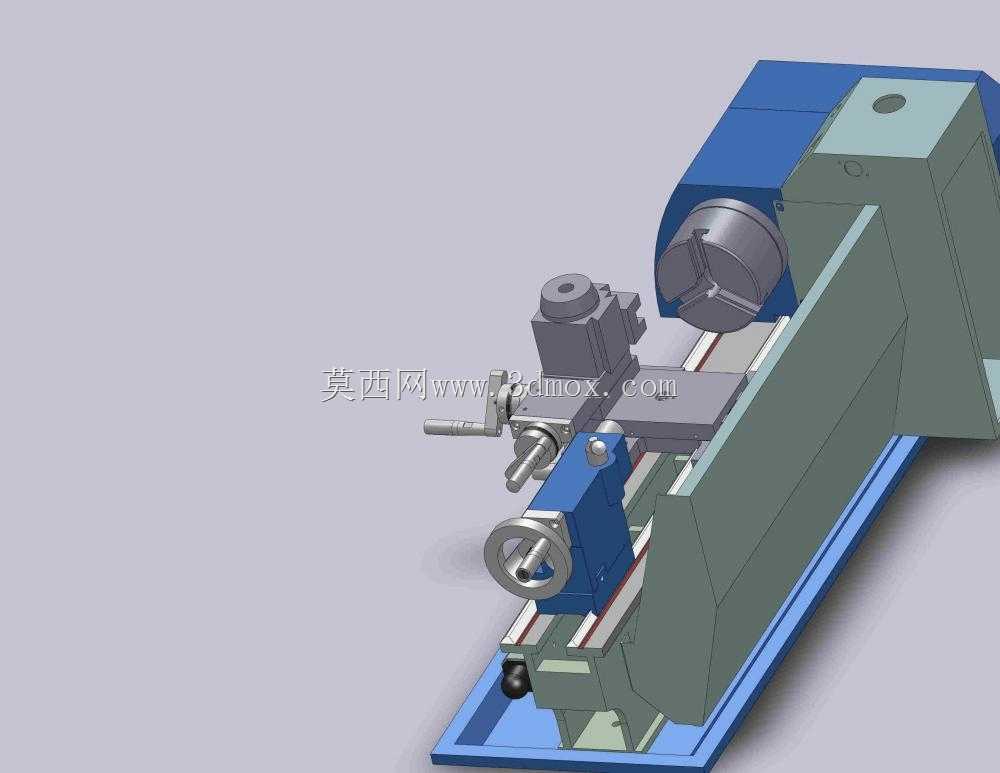

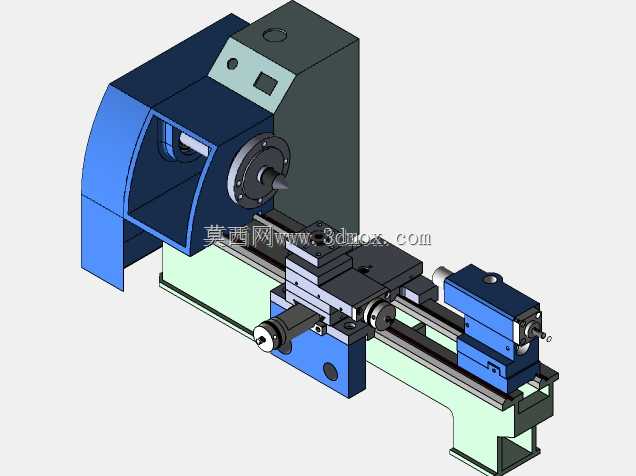

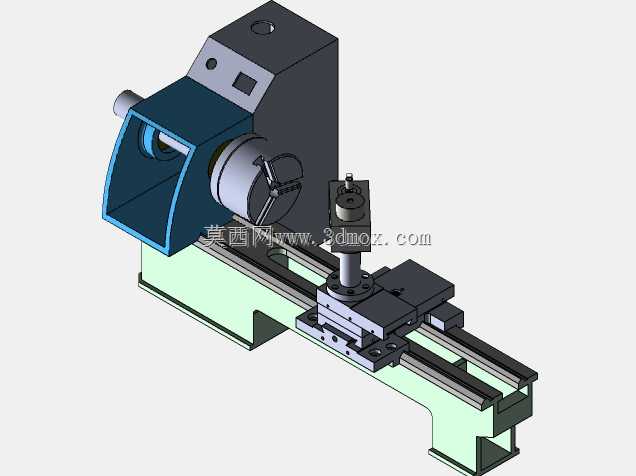

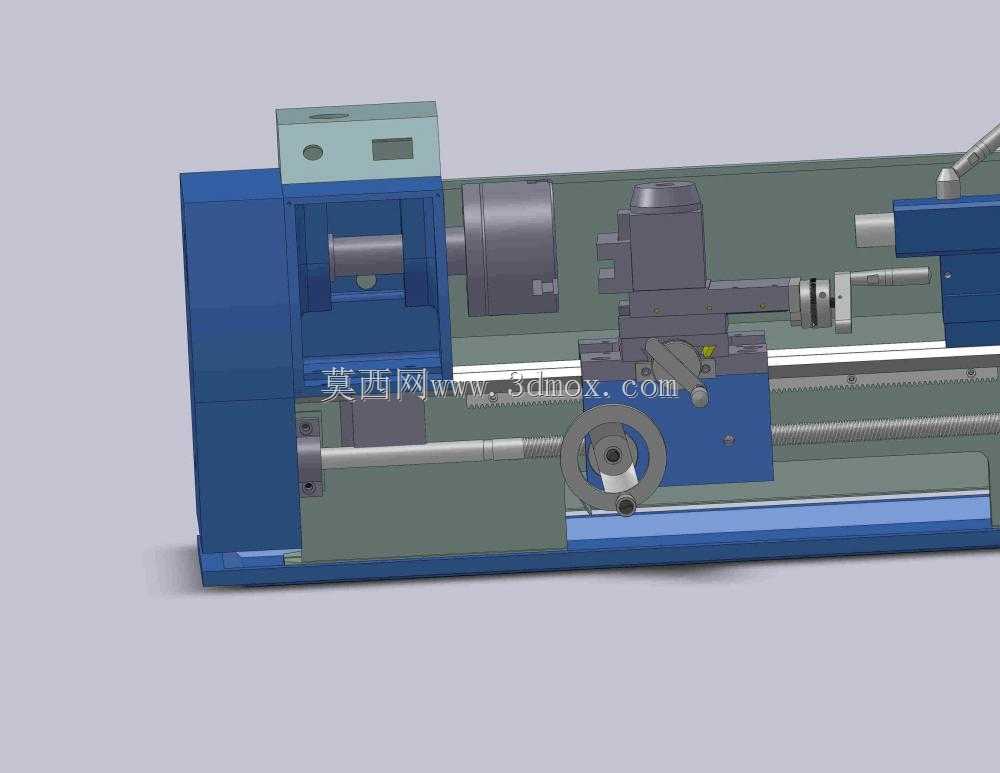

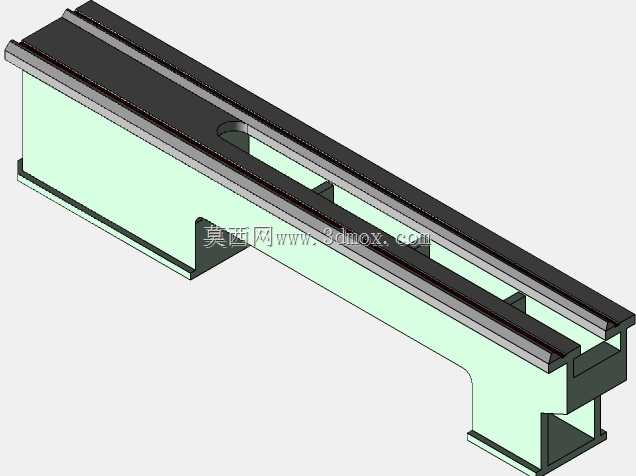

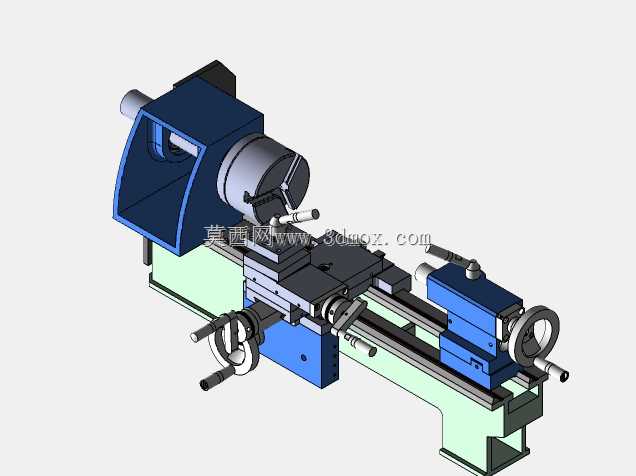

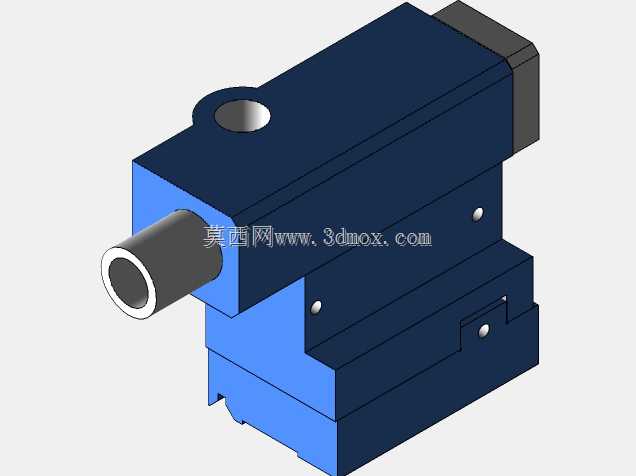

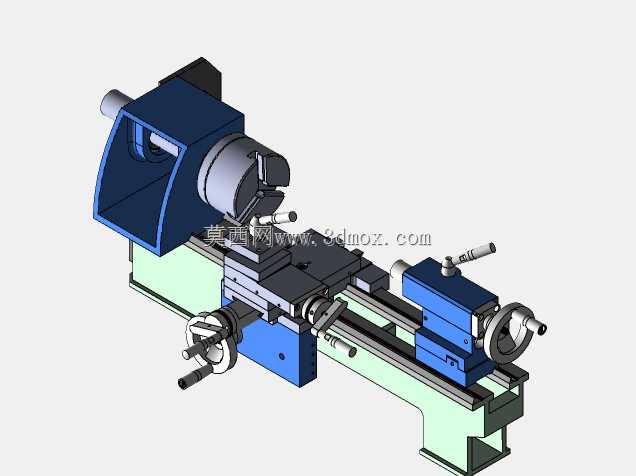

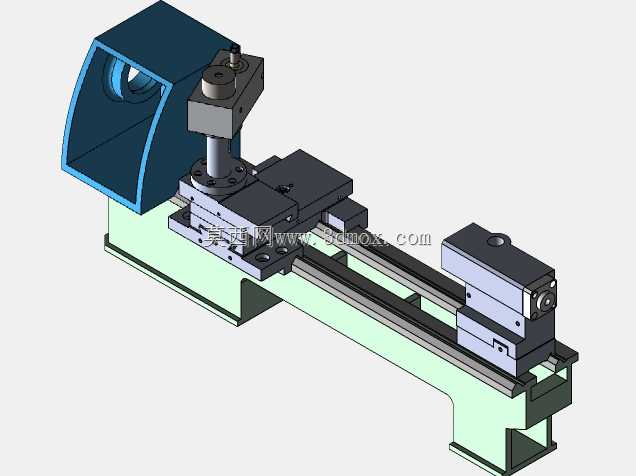

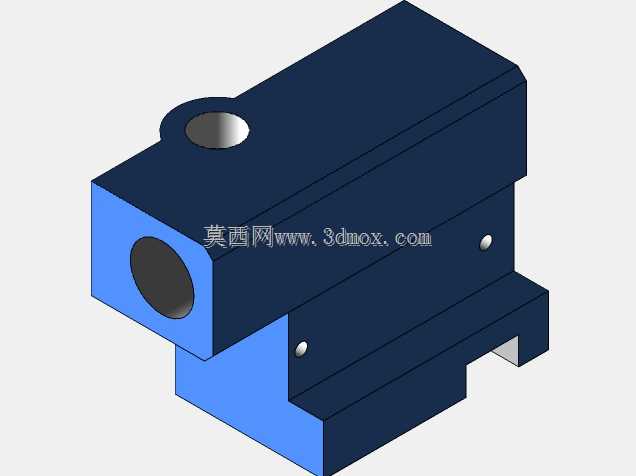

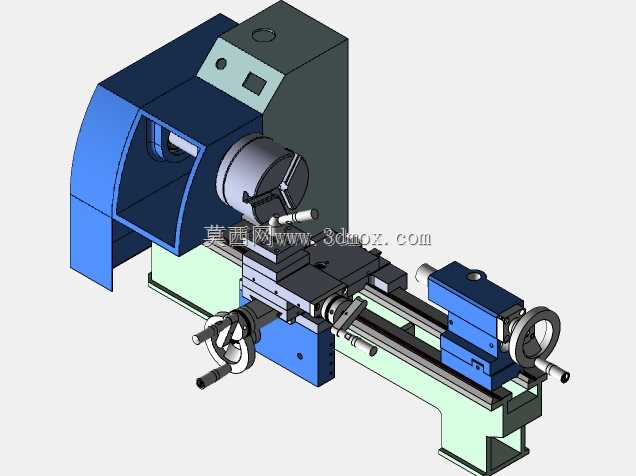

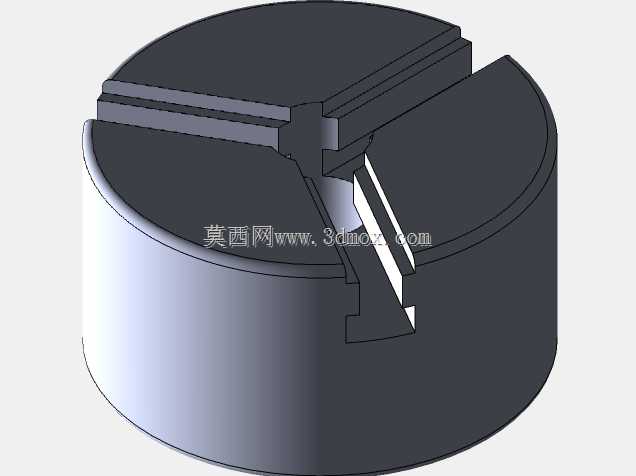

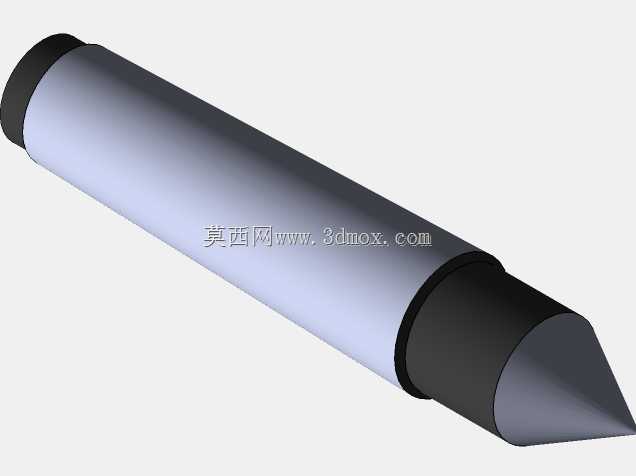

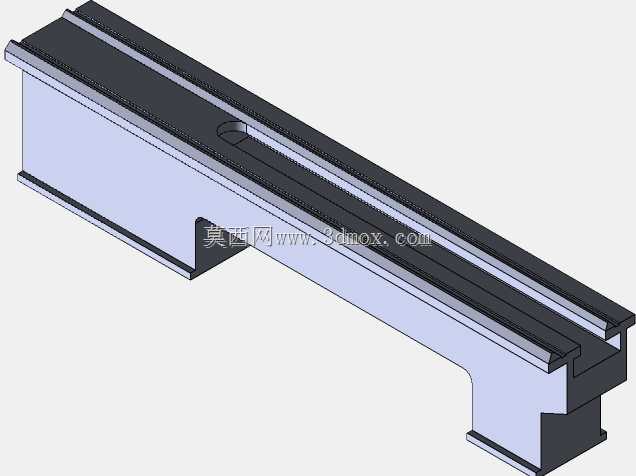

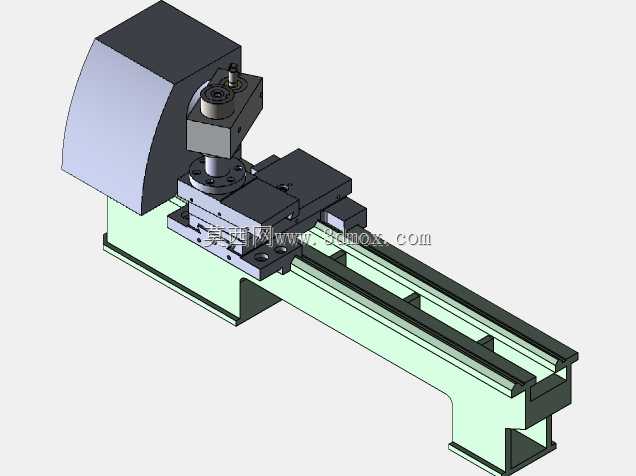

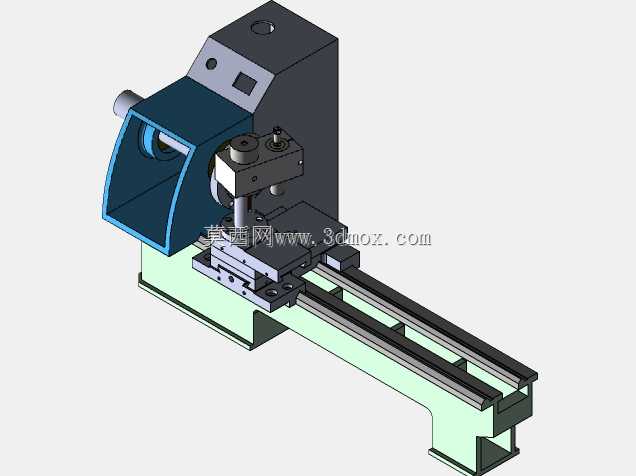

这款小型卧式车床是面向小型加工场景、教学实训以及维修作坊开发的通用金属切削设备，主要承担回转类零件的车削加工任务，可完成外圆、内孔、端面、螺纹、锥面以及成型回转面的加工工序，适配小型五金零件修配、教学演示操作、小批量非标零件试制等多种应用场景，能够满足有色金属、黑色金属以及部分工程塑料的切削加工需求，在小型机修车间、职业院校实训基地、个体五金加工铺、创客工坊等场景中都能发挥核心加工作用。从设备功能设计来看，这款车床采用经典卧式布局，主轴箱布置在床身左侧，搭配三爪自定心卡盘作为工件装夹结构，能够快速完成圆形、正三边形、正六边形等规则截面工件的装夹找正，主轴可输出多档转速，适配不同材质、不同直径工件的切削线速度要求，避免切削速度不当导致的刀具磨损或者工件表面质量缺陷。床身采用水平导轨结构，为溜板箱、刀架以及尾座提供稳定的移动导向，导轨经过耐磨设计，能够长期承受切削过程中的交变载荷，保证进给运动的直线精度。刀架采用四方回转结构，可同时装夹四把不同用途的车刀，加工过程中无需重复拆装刀具，只需转动刀架即可完成刀具切换，大幅缩短工序切换的辅助时间，提升小批量加工的效率。尾座布置在床身右侧导轨上，既可以安装顶尖支撑长轴类工件的自由端，抵消切削过程中的工件挠曲变形，提升长轴加工的刚性与精度，也可以换装钻头、铰刀等孔加工刀具，完成工件端面的中心孔、定位孔加工工序。从设计思路层面，这款车床在保证基础加工精度与刚性的前提下，尽可能压缩设备的整体占地面积，适配小型加工场地的空间限制，整体结构采用模块化设计，主轴箱、进给箱、溜板箱、尾座等部件均可独立拆装，便于日常维护保养以及易损件的更换，操作手柄全部布置在操作人员易触及的位置，符合单人操作的人机工程学要求，降低操作人员的动作幅度与疲劳强度。从外形尺寸与安装边界来看，这款车床床身上最大回转直径为180mm，最大工件加工长度为300mm，属于小型台式车床范畴，整体占地面积不足一平方米，安装时只需保证放置台面水平承重即可，无需额外做复杂的地基固定，设备整体重量适中，既保证了切削过程中的机身稳定性，避免切削振动影响加工精度，也便于根据场地需求调整设备摆放位置，适配灵活多变的小型加工场景。设备的进给系统采用经典的机械传动结构，传动链清晰可靠，故障率低，操作人员可通过进给手柄调整进给量，适配不同加工工序的走刀要求，无论是粗加工时的大走刀快速去除余量，还是精加工时的小走刀保证表面粗糙度，都能通过简单的手柄操作完成参数切换，无需复杂的电控设置，对操作人员的数控技能没有要求，适合传统机械加工操作人员快速上手使用。
