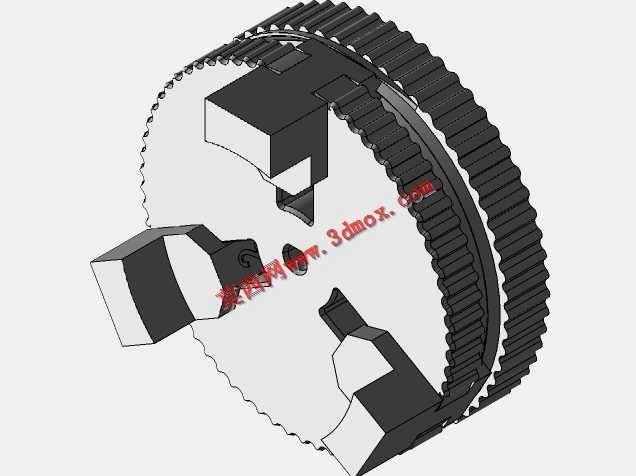

适配3D打印的车床用三爪自定心卡盘结构

这款卡盘结构主要面向小型桌面加工场景与3D打印设备配套使用，既可以作为微型车床、激光旋转轴的工件装夹部件，也能直接通过FDM工艺3D打印制作，无需额外打印支撑结构，大幅降低自制卡盘的制作门槛。在实际应用场景中，它可以装夹棒料、小型异形工件，配合主轴回转完成车削、激光雕刻、圆周打标等加工工序，适配桌面级DIY加工设备的轻量装夹需求，解决小型加工场景下成品卡盘成本高、定制化适配难的问题。

功能特性上，这款卡盘采用三爪自定心结构，转动外圈同步带轮即可驱动三个卡爪同步径向移动，实现工件的自动对中装夹，装夹时滚动结构会推动钳口向上、向内同步收拢，既可以保证装夹的同轴度，也能避免卡爪行程出现偏移，装夹过程不会产生多余的干涉卡滞。卡爪的钳口做了适配3D打印的结构优化，打印时将钳口数字标识朝上放置即可实现无支撑打印，成型后无需大量后处理即可投入使用。

设计思路上，这款卡盘的安装接口匹配NEMA17步进电机的5毫米D型输出轴，无需额外定制连接轴即可直接与常用的42步进电机装配，唯一需要额外采购的标准件为3/4英寸卡环，用于实现轴向限位，其余所有结构件均可通过3D打印制作。卡盘的活动板设计了多段均匀排布的拨槽，与外圈带轮的内齿配合实现传动，整体传动间隙控制在较小范围，装夹重复定位精度可以满足桌面级加工的需求。考虑到3D打印的成型公差，结构设计时预留了0.4毫米的装配间隙，适配多数FDM打印机的成型精度，打印完成后仅需对活动配合面做轻微打磨，涂抹少量润滑脂即可实现顺畅的开合动作，无需复杂的装配调试。

安装边界方面，卡盘外圈为同步带轮结构，齿形适配常用的2GT同步带，既可以直接通过电机直驱，也可以通过同步带连接减速结构实现更大的装夹扭矩，整体外径尺寸适配桌面级设备的安装空间，不会占用过多的工作台面，轴向厚度控制在紧凑范围内，装夹后工件的悬伸长度更短，加工时的刚性表现更好。卡爪的开合行程覆盖小型加工场景常用的工件直径范围，既可以装夹细棒料，也可以装夹直径较大的盘类工件，适配多类型的小型加工需求。
