小型卧式普通车床教学实训结构

　　这套小型卧式普通车床结构面向教学演示、小零件试制、维修车间轻量加工以及设备布局验证等场景，整体采用卧式床身、床头主轴、溜板刀架、尾座和丝杠传动的经典布置。与大型工业车床相比，它更强调占地边界、操作可视性和机构完整性，适合在有限空间内完成轴类、套类、盘类零件的外圆、端面、内孔、锥面及螺纹加工演示，也可用于钳工修配、小型夹具零件加工和职业院校机床认知训练。

　　从实际用途看，该设备的核心任务是把旋转主运动与刀具直线进给运动组合起来。工件通过三爪或四爪卡盘装夹在主轴端，主轴箱提供稳定转速和扭矩；床身导轨承担溜板、刀架及尾座的导向与支撑；横向、纵向进给机构带动车刀完成切深和走刀；尾座用于顶尖支承长轴，也可安装钻头、铰刀完成孔加工。模型中各部件按真实车床逻辑布置，主轴中心线、导轨面、丝杠轴线和尾座套筒轴线之间保持明确的装配关系，便于理解切削力传递、运动转换和加工精度形成过程。

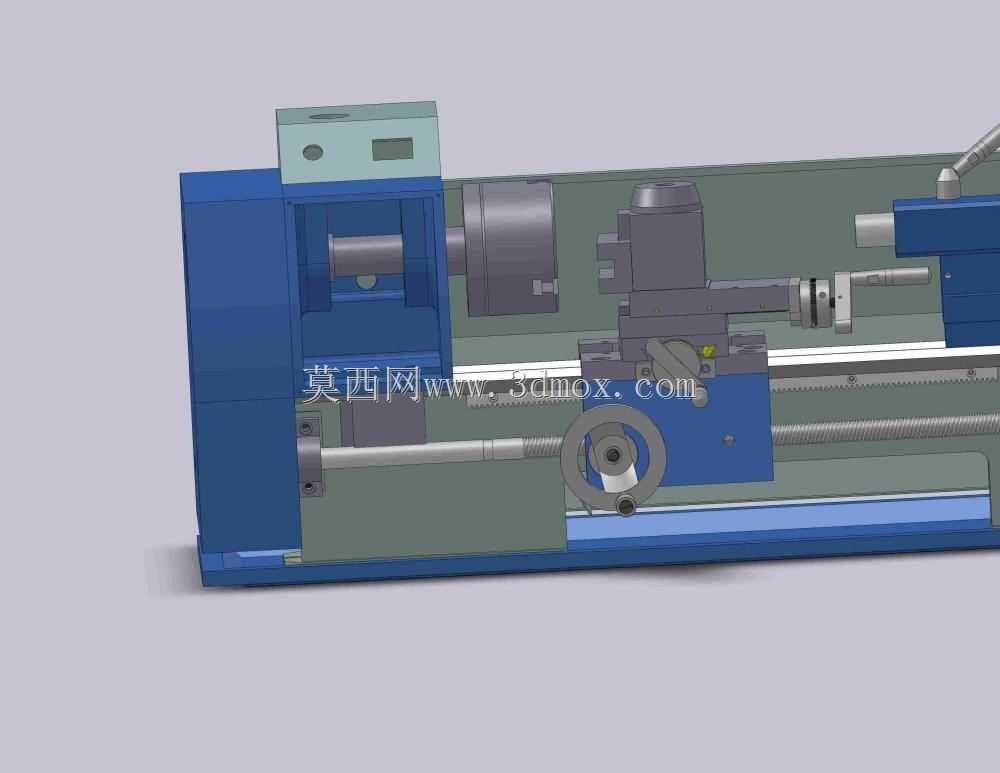

　　结构设计上，床头箱位于床身左端，内部容纳主轴、变速传动和支承部件，箱体外形兼顾刚度、检修空间和安全防护。主轴前端伸出用于安装卡盘，后端与传动系统衔接；箱体上方设置控制与显示区域，方便操作者观察转速状态。床身采用长条形承载结构，导轨沿轴向延伸，是保证刀架运动直线度的基础。床腿和底部支撑件将整机载荷传递到安装基础，左侧箱体支撑与右侧床身连接形成稳定框架，减少切削振动对加工表面的影响。

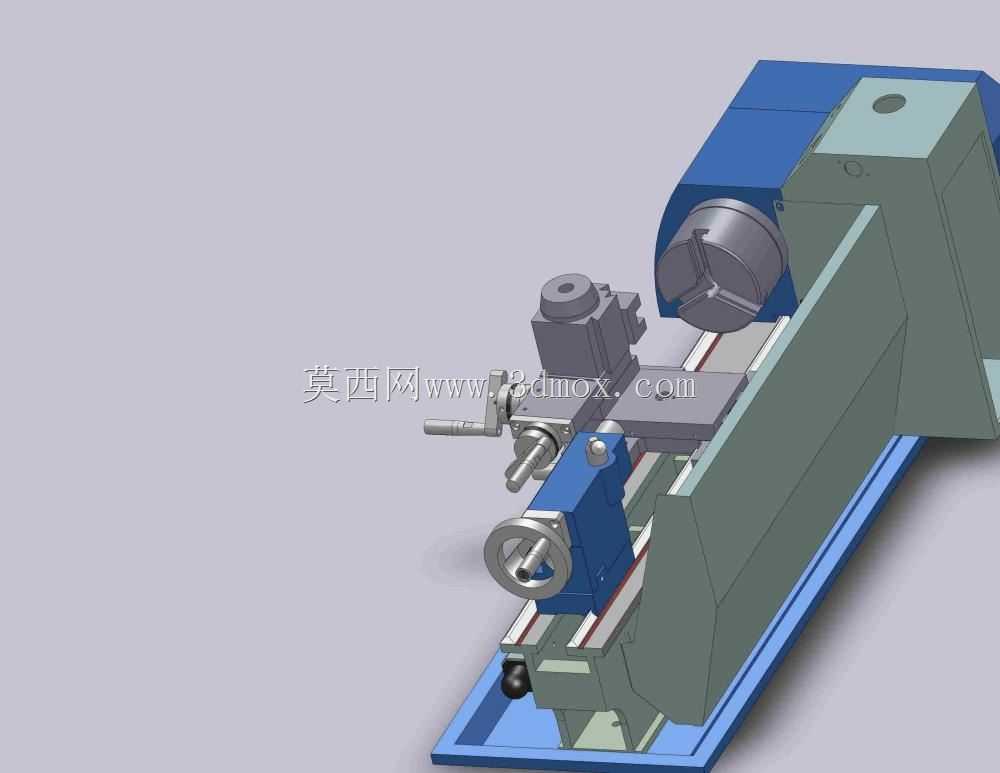

　　溜板部分位于床身中部，由纵向溜板、横向拖板、刀架和手轮进给机构组成。纵向运动沿工件轴线方向完成走刀，横向运动垂直于轴线控制切削深度，刀架用于夹持车刀并提供换刀、压紧和角度调整位置。手轮、刻度盘、丝杠螺母和滑动面的组合，使操作者能够直观感受到小进给量与切深之间的关系。模型中刀架区域保留了压块、螺钉、滑块和连接板等细节，这些结构虽小，却直接决定刀具刚性、重复定位和操作便利性。

　　尾座布置在床身右端，可沿导轨移动并锁紧，套筒沿主轴方向伸缩。加工细长轴时，尾座顶尖与卡盘共同支承工件，降低工件挠曲；钻孔时，尾座提供轴向进给支撑，避免刀具偏摆。尾座与主轴保持同轴，是卧式车床保证轴类零件圆度、圆柱度和端面垂直度的重要条件。丝杠和光杆沿床身布置，分别服务于螺纹加工和自动进给等功能，其支承座、螺母副和端部连接位置需要在装配时预留调整空间。

　　外形尺寸与安装边界方面，这类小型车床需要同时考虑操作区、维护区和安全距离。设备长度主要由床头箱、床身导轨、溜板行程和尾座移动范围决定；宽度方向要留出手轮操作、刀架旋转、排屑和防护门开启空间；高度方向则涉及主轴中心高、电气控制箱位置、观察视线以及吊装搬运。安装时床身应落在平整基础上，地脚支撑需避免悬空，导轨水平度会影响溜板运动阻力和加工锥度。设备后侧应保留传动维护和电气布线空间，前侧需保证操作者能够接近卡盘、刀架和尾座，左右两端还要考虑长棒料通过和工件吊装。

　　从建模思路看，结构表达没有把车床简化成单一外壳，而是保留了功能分区：左端强调主轴驱动与箱体刚度，中段强调导轨、溜板和刀架的运动关系，右端强调尾座支承与进给传动。蓝色外防护、灰色床身和深色运动部件形成清晰层次，既能展示外观，也能透过装配关系理解内部机构。防护板用于遮挡旋转件和切屑飞溅区域，观察面则保留主轴、卡盘、刀具和工件位置，便于教学讲解。

　　在选型和结构校核时，需要关注主轴中心高与最大回转直径的匹配、床身导轨长度与有效加工长度的关系、刀架行程与尾座套筒行程是否覆盖典型零件，以及手动进给机构的操作力。小型设备虽然加工载荷有限，但主轴支承、卡盘夹紧、刀架压紧和尾座锁紧仍需按切削受力路径设计。若用于实训，还应在高速旋转区设置防护，在排屑、冷却和照明位置预留接口；若用于小批量修配，则应重视导轨耐磨性、丝杠间隙调整和刀架装刀便利性。

　　整体来看，该模型完整呈现了普通卧式车床从工件装夹、主轴旋转、刀具进给、尾座支承到床身导向的机械逻辑，适合作为机床结构认知、小型加工设备布局、教学装备方案和通用机械装配练习的三维参考。
