大功率直流可调降压电源模块结构设计

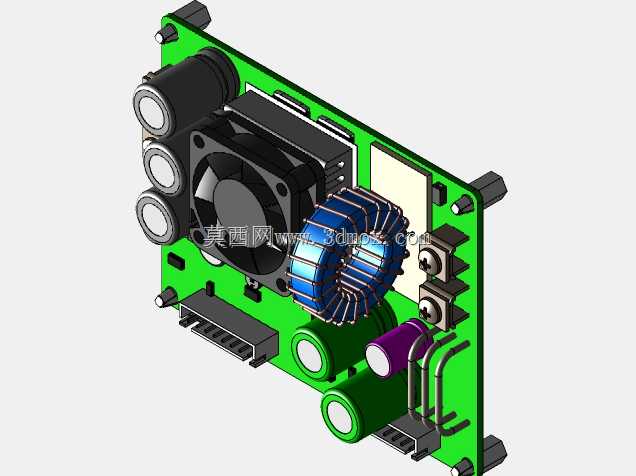

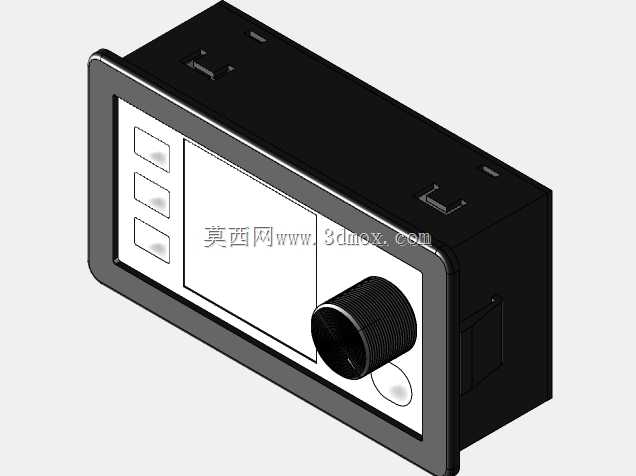

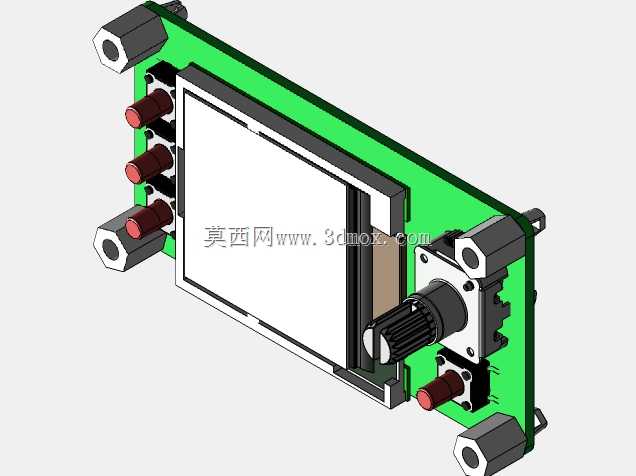

这款大功率直流降压转换模块，主要面向工业电控、实验室调试、车载改装、小型工控设备供电等场景，解决不同直流电压等级间的功率转换需求，可将较高电压的直流输入转换为适配负载的可调低压直流输出，为各类需要稳定可调直流供电的设备、实验平台提供可靠的电源解决方案。模块核心功能覆盖宽范围直流电压转换，支持连续大电流输出，可满足最高七百五十瓦的功率输出需求，适配从低压小功率传感设备到中功率直流电机、工控板卡等多类负载的供电要求。设计上采用板载集成式布局，将功率变换回路、滤波单元、散热结构、参数显示与调节交互单元全部整合在单块PCB基板上，有效压缩整体安装体积，同时兼顾功率回路的大电流走线载流能力，大电流路径做了加宽铺铜与露锡处理，降低线路压降与发热风险。散热设计采用主动风冷加被动导热结合的方案，板载轴流风扇直吹核心功率器件与磁元件，配合功率器件的贴装导热设计，可在满功率输出工况下将核心器件温度控制在合理区间，避免过热触发保护或缩短器件寿命。模块预留了清晰的输入输出接线端子，接线位做了防呆与极性标识，降低现场接线的误操作概率；板载彩色显示单元可实时展示输入输出电压、输出电流、输出功率等核心运行参数，同时配备调节按键，支持输出电压、电流的精准微调，还具备参数存储功能，可保存多组常用供电参数，方便不同场景下快速调用。保护功能层面集成了过压、过流、过功率等多重保护逻辑，可在负载异常、输入电压波动时快速切断输出回路，保护后端负载与模块自身不受损坏。外形尺寸适配常规面板安装需求，预留了标准固定孔位，可直接嵌入设备机柜、实验台面板或者集成到自制供电设备内部，安装边界清晰，不需要额外预留过大的周边避让空间，接线与操作区域都朝向操作侧排布，符合现场安装调试的操作习惯，板载的滤波电容、磁环电感等元件都做了合理的排布避让，避免元件间的电磁干扰影响输出电压稳定性，输入输出回路做了分区布局，减少功率回路对信号采集与显示单元的干扰，保障参数显示准确、调节响应无延迟。
