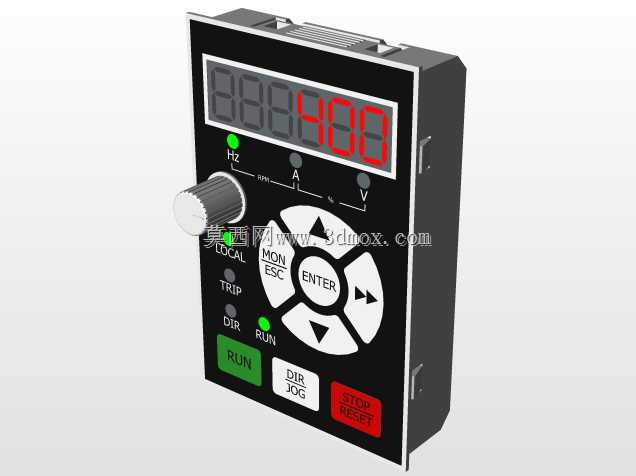

高频主轴驱动用小型轻便逆变装置

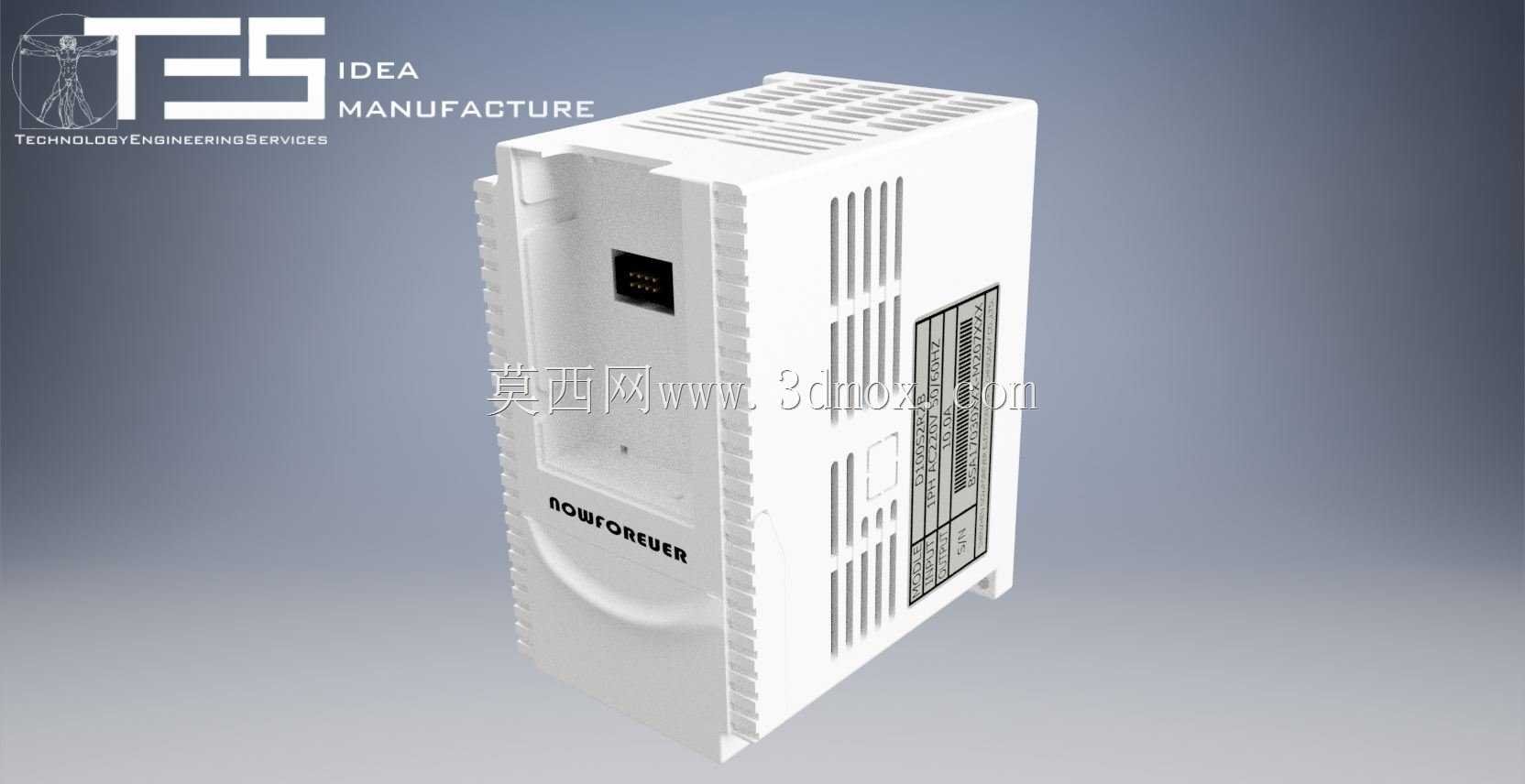

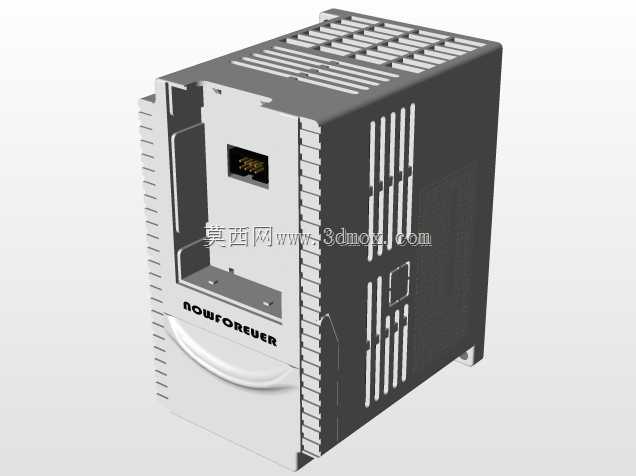

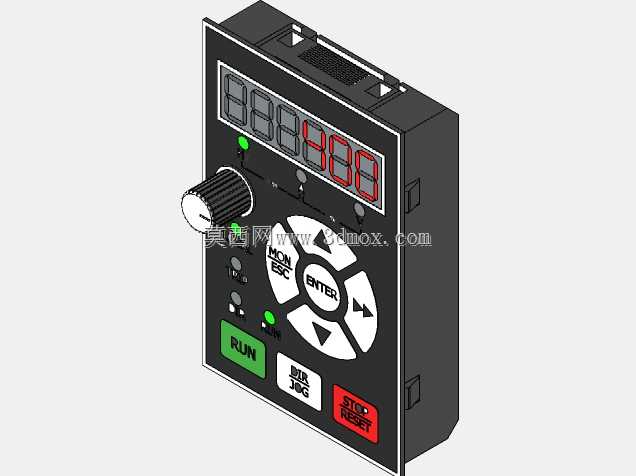

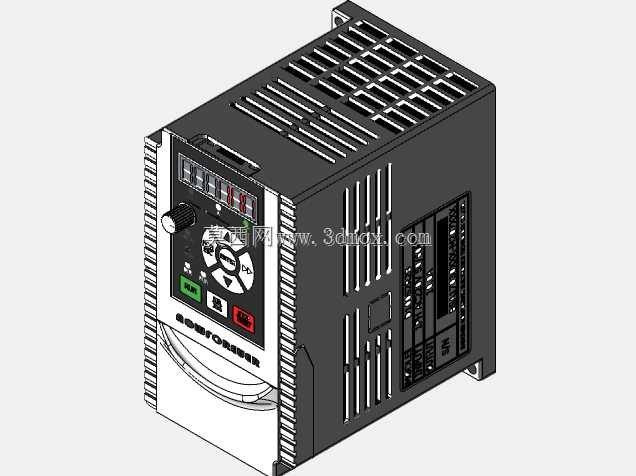

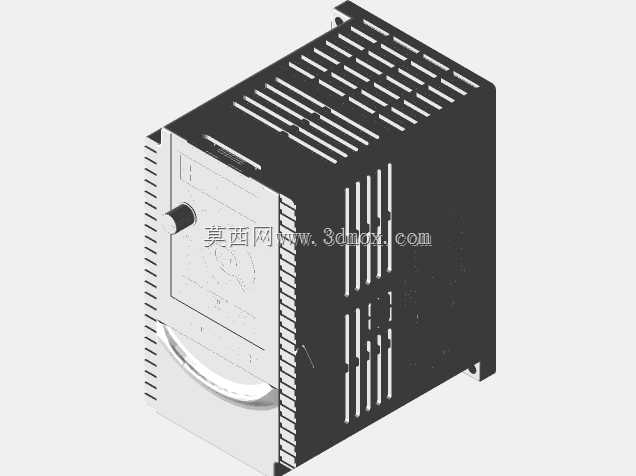

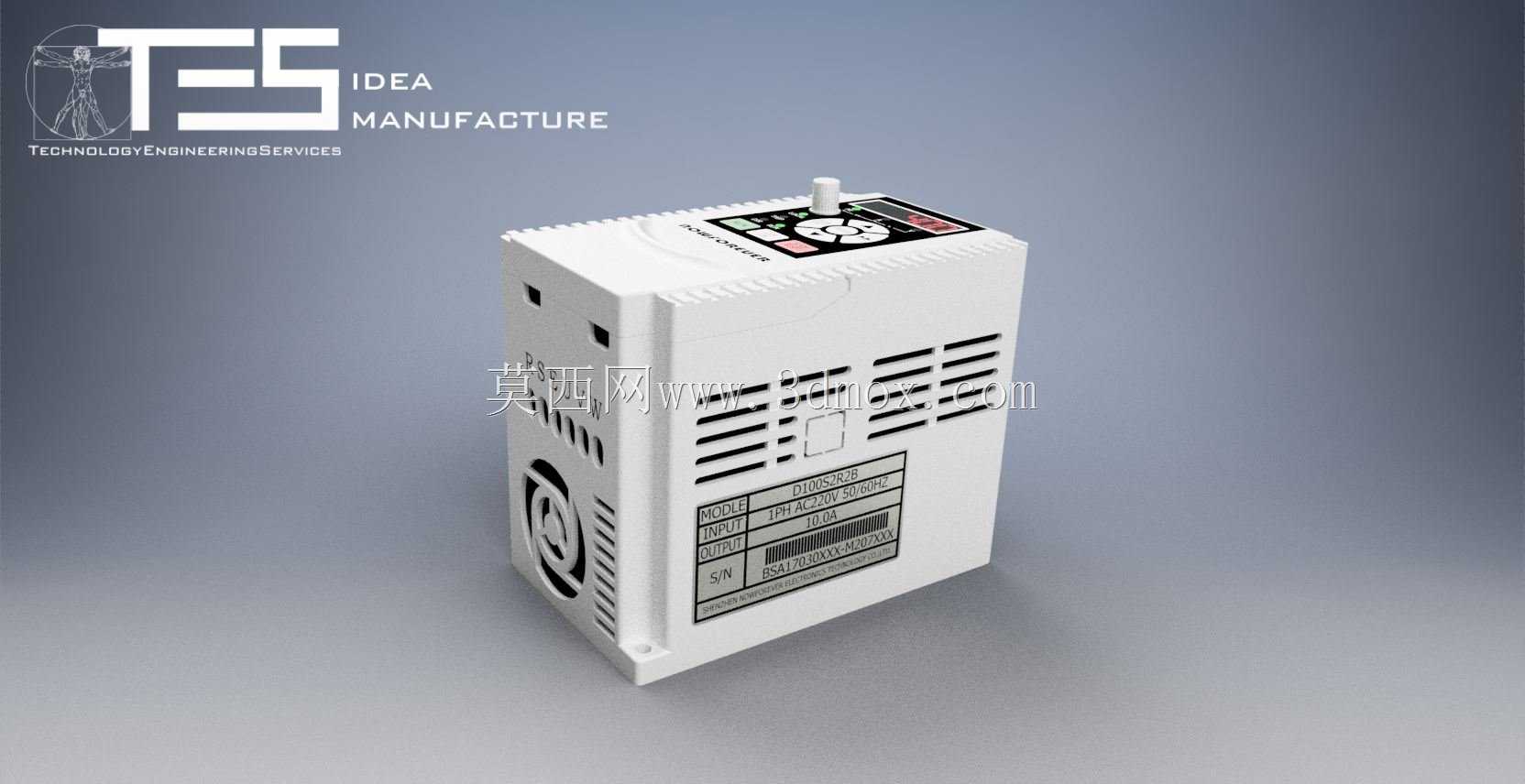

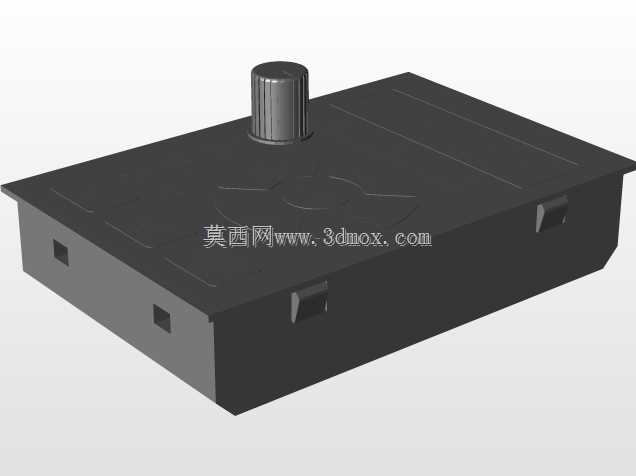

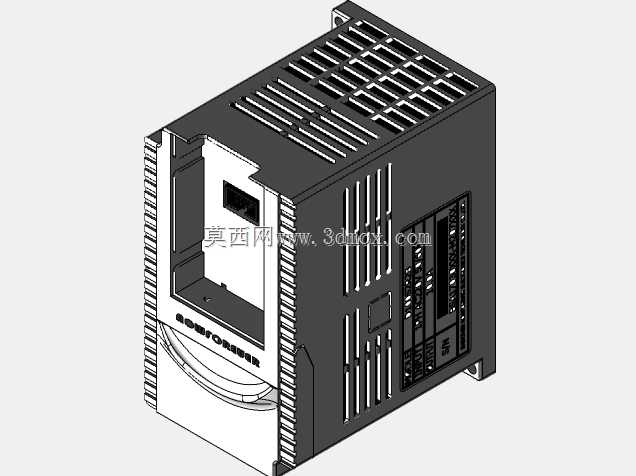

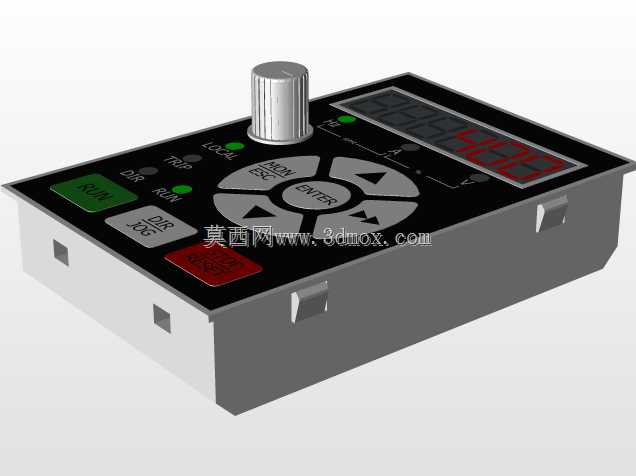

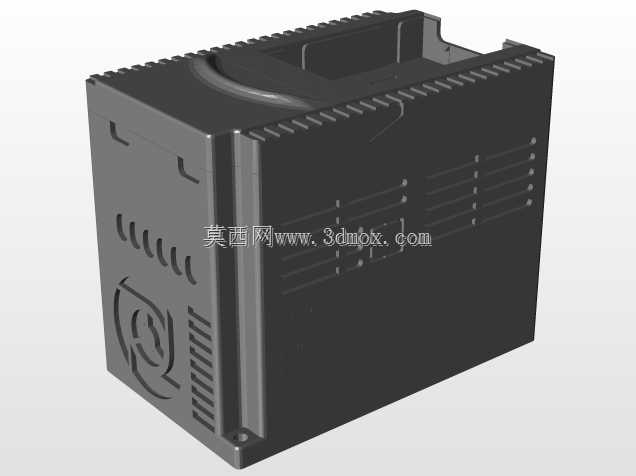

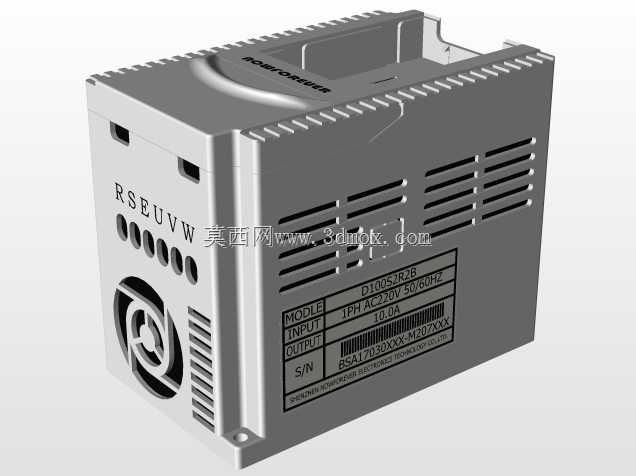

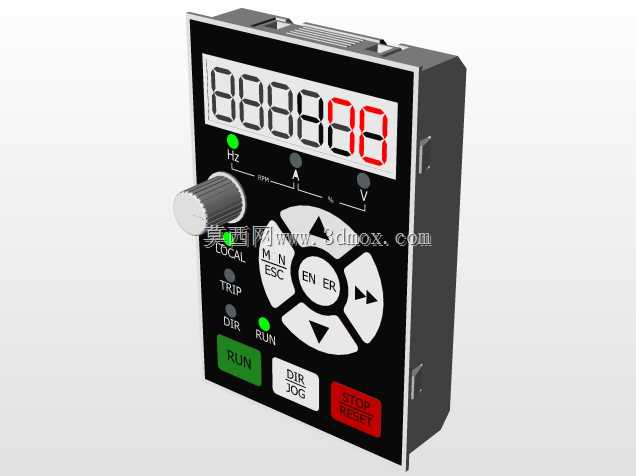

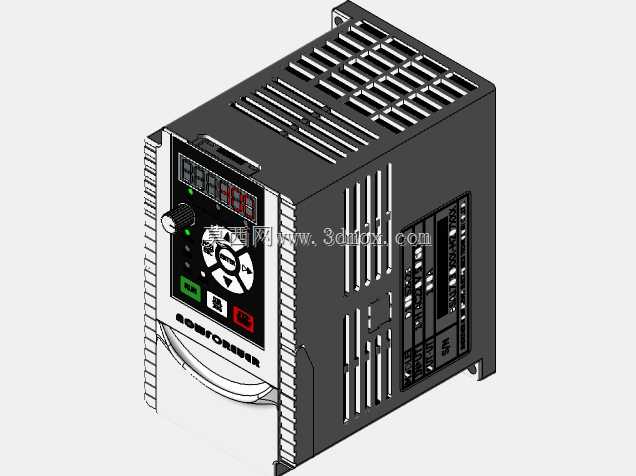

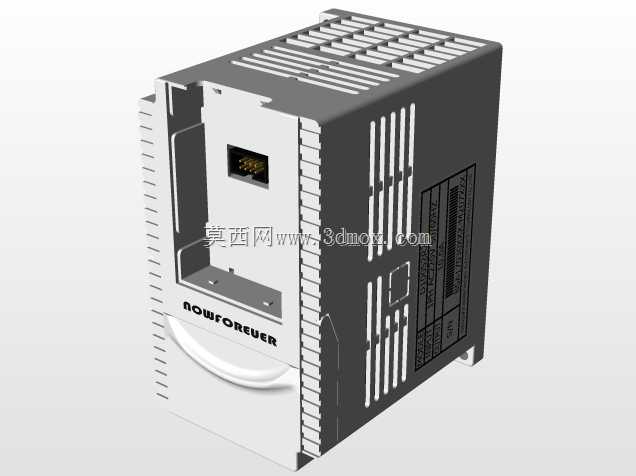

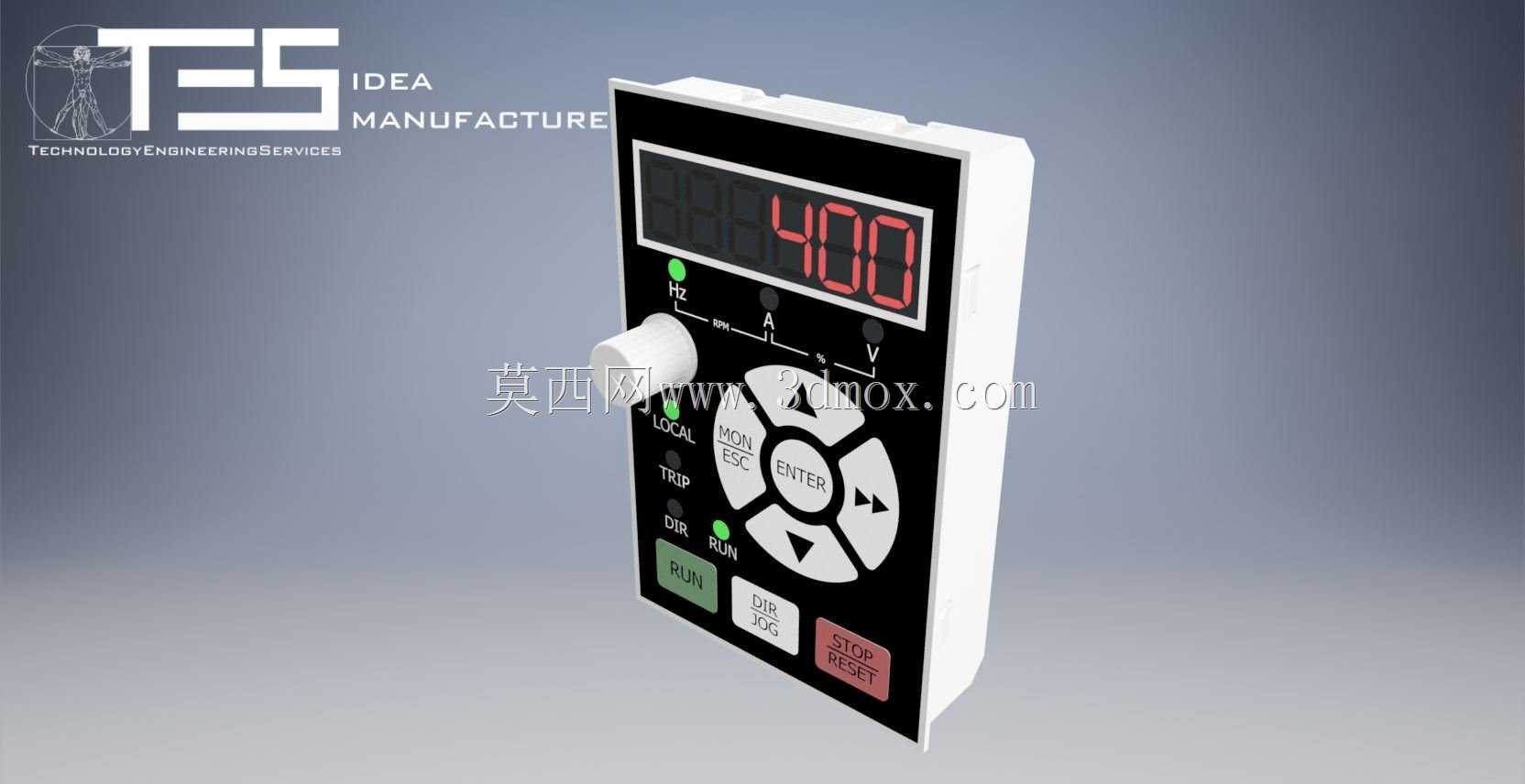

高频主轴配套的逆变装置长期面临安装空间局促、散热路径受限、操作面板误触率高的现场痛点，这款小型逆变装置的结构设计完全围绕加工适配视角做了针对性取舍。壳体侧边的竖向散热筋没有采用通用等厚排布，靠近功率模块安装位的筋条做了0.8mm的加厚处理，筋条间距从常规的6mm收窄到4.2mm，既不会因为筋条过密导致注塑时出现缺胶缺陷，也能在不增加壳体整体宽度的前提下，把功率器件满载时的结壳温度拉低7℃左右，适配雕刻机、小型数控设备内部紧凑的安装腔，不用额外预留冗余散热空间。前面板的操作按键做了内凹0.5mm的沉台设计，按键边缘和面板平面的过渡圆角控制在R1.2，日常设备调试时，操作人员戴薄劳保手套操作不会因为面板平面剐蹭勾住手套纤维，按键的按压行程设定在1.8mm，比通用变频器的按键行程短0.4mm，高频参数调整时的反馈更干脆，也能减少车间金属碎屑卡进按键缝隙的概率。面板上的数码显示窗做了15°的仰角倾斜，安装在设备侧方电气仓时，操作人员站在常规操作位不用刻意俯身就能看清参数数值，显示窗的透明护板采用磨砂PC材质，表面做了硬化防刮处理，车间内的切削液飞溅、金属粉尘附着都不会轻易留下划痕，避免长期使用后显示内容模糊不清。壳体底部的安装固定脚和主体外壳做了一体化注塑成型，没有采用额外拼接的金属固定片，安装孔位的同轴度公差控制在0.1mm以内，现场安装时不用反复调整孔位对齐度，M4螺丝可以直接顺畅拧入设备安装板，不会出现拼接固定件常见的孔位偏移、安装应力拉扯壳体导致的开裂问题。接线端子区域的挡板做了可拆卸式的卡扣结构，不用完全拆下整个端盖就能完成动力线、控制线的接线作业，挡板边缘的密封胶条预留了走线缺口，接线完成后线缆可以从缺口处规整引出，不会因为盖板挤压线缆导致绝缘层破损。壳体表面的哑光纹理做了细咬花处理，不会像亮面外壳那样轻易留下指纹和油污痕迹，车间日常清洁时用干布擦拭就能去除表面浮尘，长期使用也不会出现亮面材质常见的划痕显旧问题。
