LM2596直流降压变换器模块结构设计

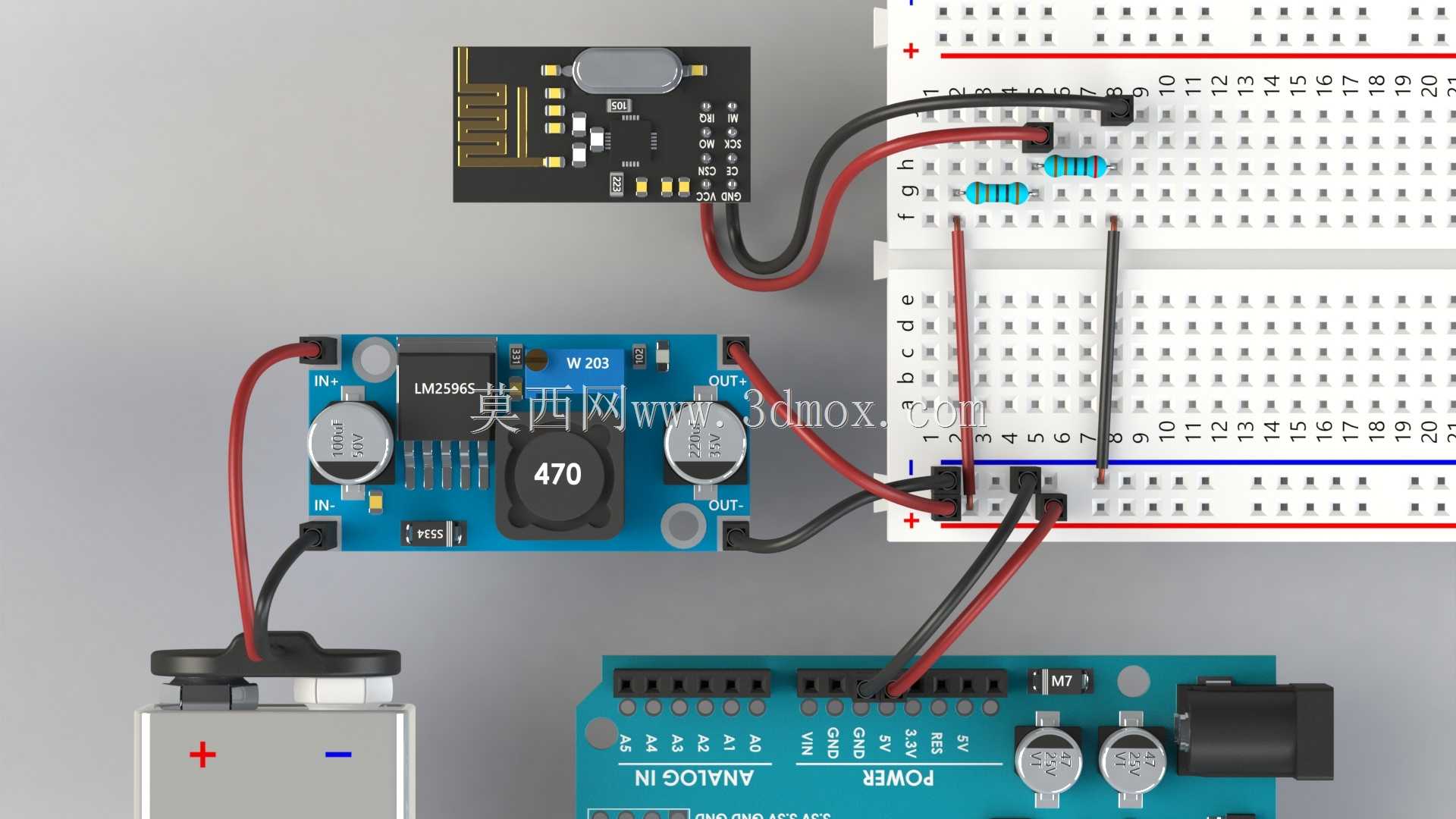

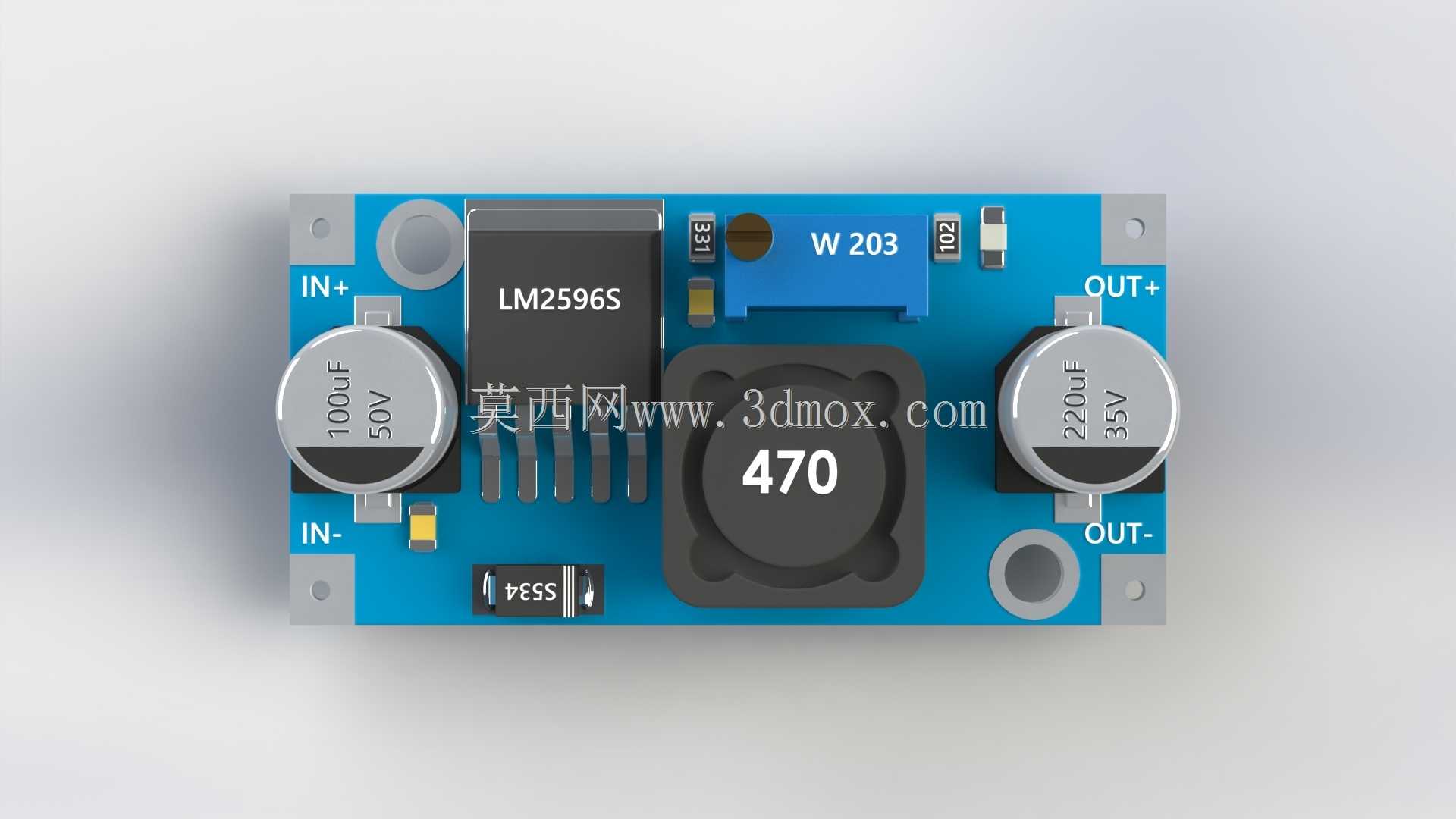

小功率DC-DC模块量产时最容易踩的坑，是功率电感与散热片的装配公差累积导致的虚焊、散热不良问题，这款LM2596降压模块的结构设计刚好把这些隐患在三维阶段就做了规避。PCB板上的功率电感焊盘特意做了0.2mm的外延加宽，哪怕电感引脚因为编带包装公差出现±0.15mm的偏移，也能完全落在焊盘覆盖范围内，不会出现回流焊后引脚半搭连的虚焊风险。板载的多圈电位器周围预留了0.8mm的操作间隙，既不会因为离电解电容太近导致调试时螺丝刀碰歪电容引脚，也不会间隙过大浪费PCB板面空间，刚好适配常规十字螺丝刀的操作角度。

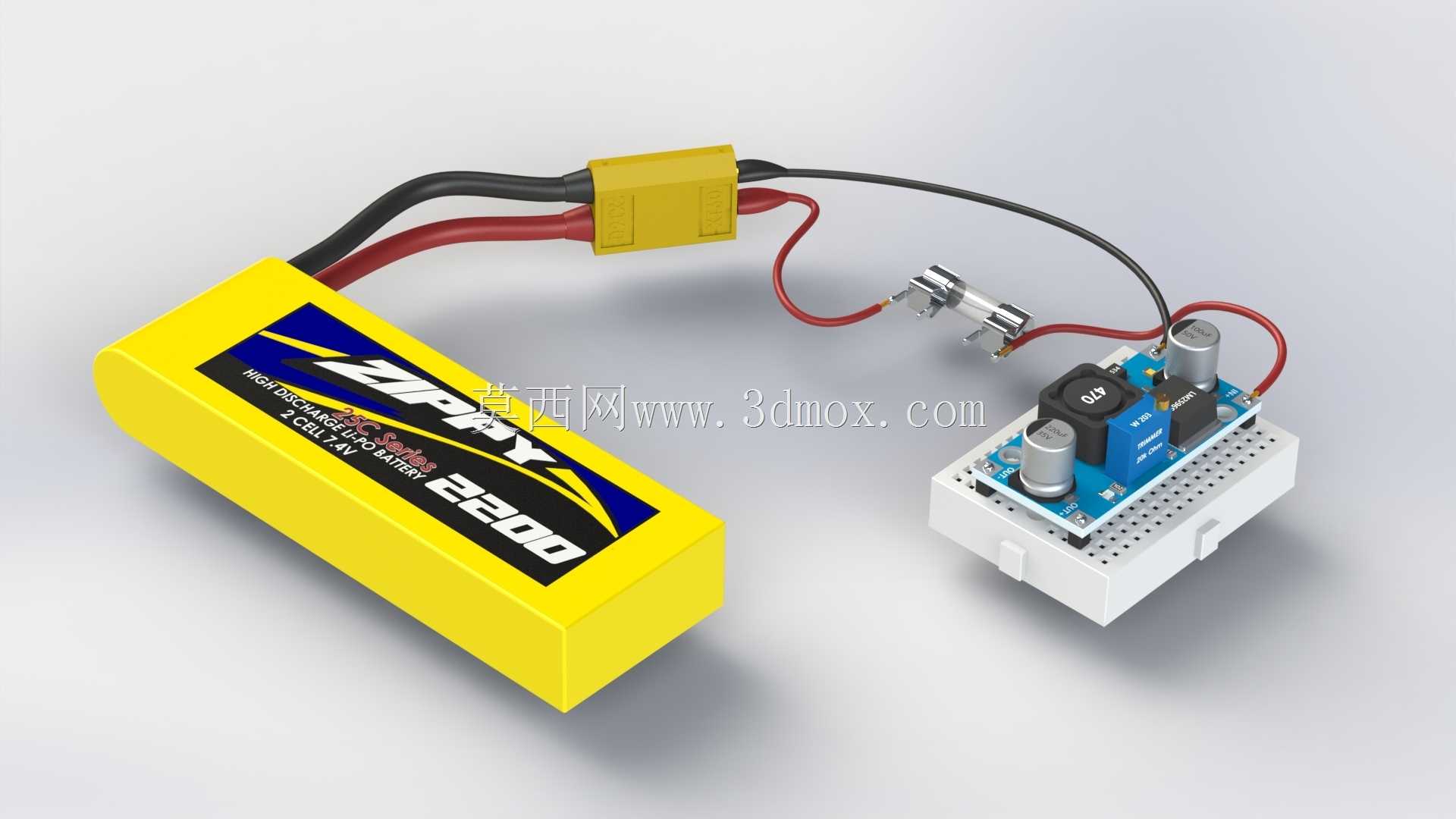

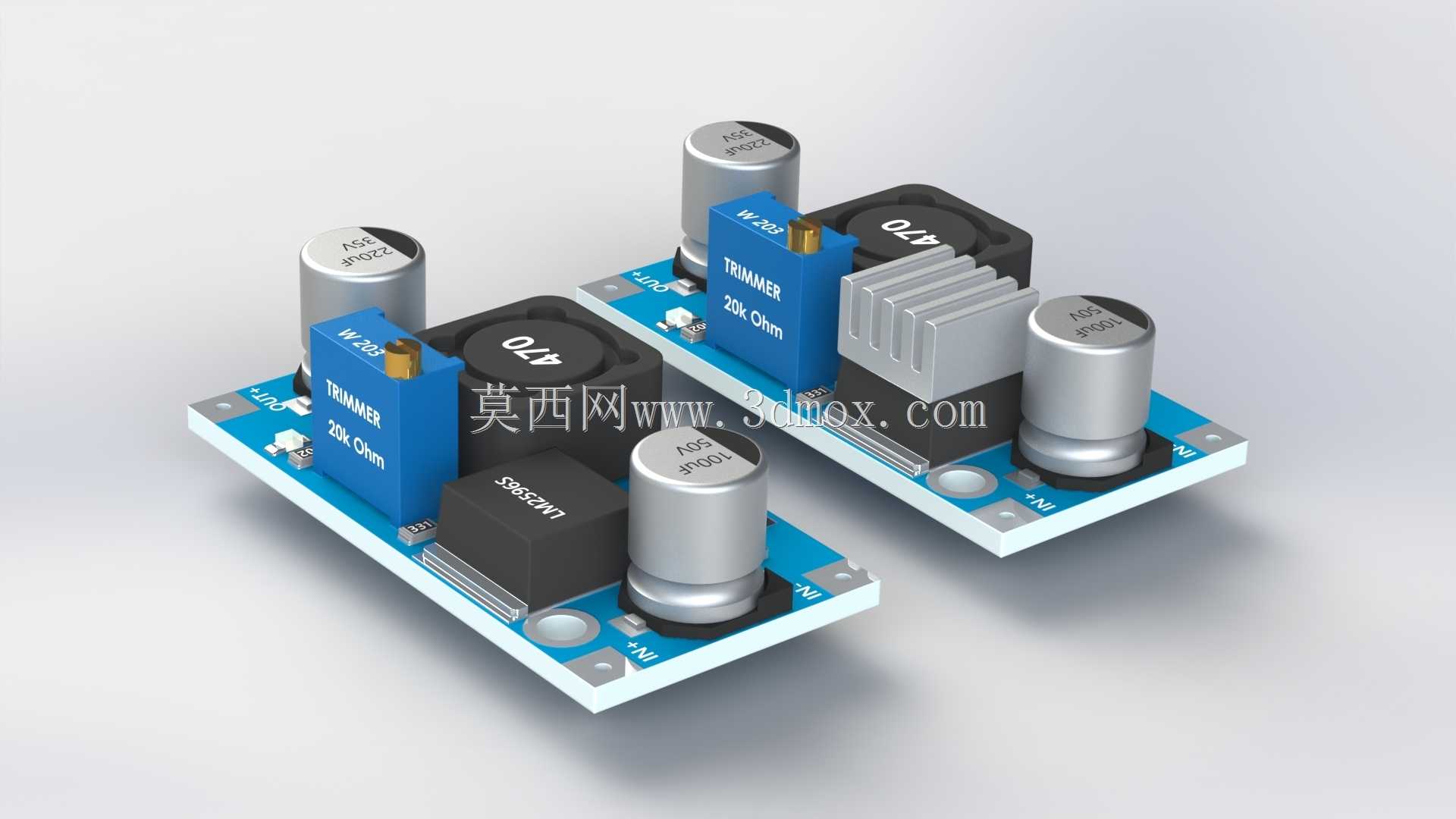

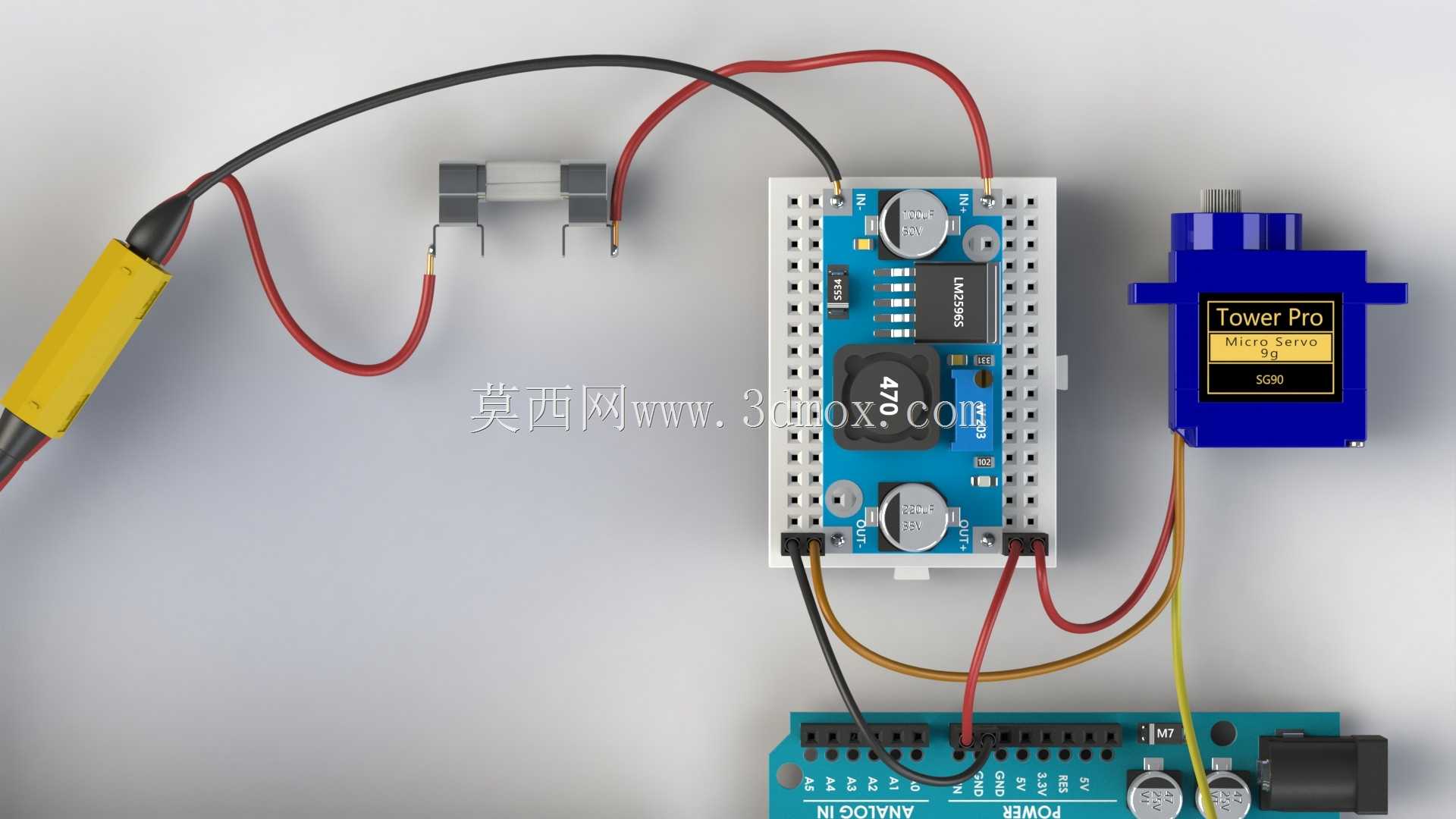

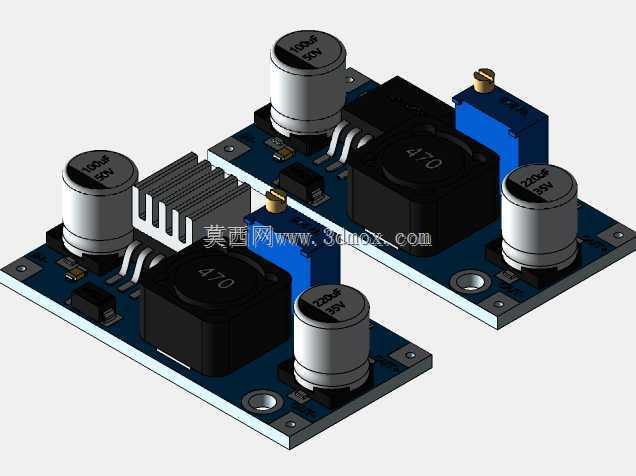

散热铝片的卡槽做了微小的倒扣结构，不需要额外点胶或者螺丝固定，直接卡装在功率芯片上方就能靠结构张力锁死，哪怕模块在车载场景下长期承受振动，也不会出现散热片移位脱落的问题。电解电容的排布特意错开了功率电感的磁场辐射范围，电容引脚与电感本体的距离控制在3mm以上，避免电感工作时的交变磁场在电容引脚上感应出杂波，影响输出电压的纹波指标。

PCB板的四个安装孔位做了沉头设计，孔位周围1mm范围内没有铺铜，安装时哪怕M2螺丝的导电镀层出现磨损掉屑，也不会造成板层短路。输入输出的接线焊盘做了差异化的丝印标识，同时在焊盘旁预留了压线端子的安装位，用户既可以直接焊线，也能额外加装接线端子适配不同的接线场景，不需要额外对PCB做二次钻孔加工。

板上的肖特基二极管与功率芯片之间预留了1.5mm的空气对流间隙，哪怕模块长期满负载3A输出，两个发热器件的热量也不会互相叠加，配合上方的铝散热片能把核心器件的工作温度控制在安全阈值内，不需要额外加装风扇就能满足工业场景的连续工作需求。电位器的调节旋钮顶部刚好和PCB板边缘齐平，不会因为突出过多导致运输过程中被磕碰移位，也不会凹陷太深导致调试时无法精准调节输出电压。
