面板式双时段循环延时继电器结构设计

这款面板安装型周期延迟定时器继电器，是面向低压电控场景开发的集成式定时控制元件，主要应用在小型自动化设备时序控制、车载改装电路延时通断、民用机电设备循环作业控制、照明系统定时启停、小型电机间歇运行管控等场景，能够替代传统分立元件搭建的定时电路，大幅简化电控系统的布线与调试难度，提升控制回路的集成度与可靠性。

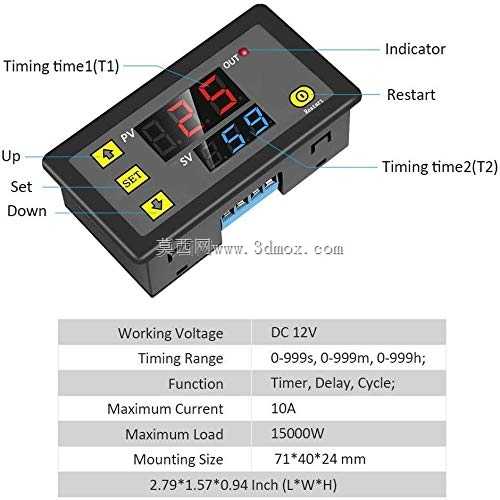

产品核心功能覆盖常规定时、通电延时、周期循环三类主流控制需求，可实现两个独立时段的参数设置，面板配置双组数码显示区域，红色读数区域实时展示当前计时进程的实时数值，绿色读数区域展示预设的定时参数值，配合面板上的上调、设置、下调三个触控操作按键，操作人员无需额外外接编程设备，即可快速完成定时参数调整、工作模式切换，面板上的状态指示灯可直观输出输出端通断状态，复位按键支持快速中断当前计时进程、重启定时周期，适配现场快速调试、应急操作的使用需求。

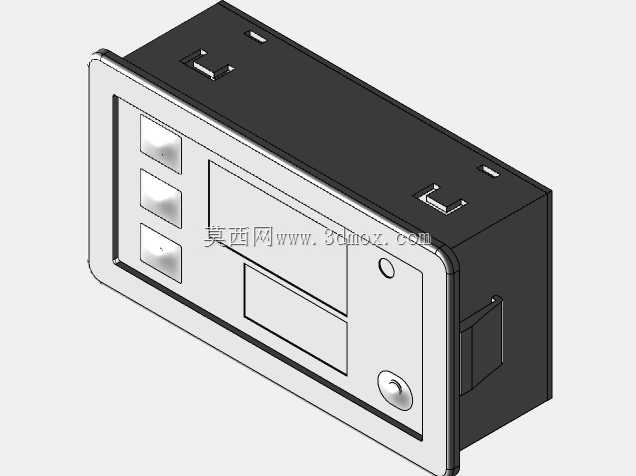

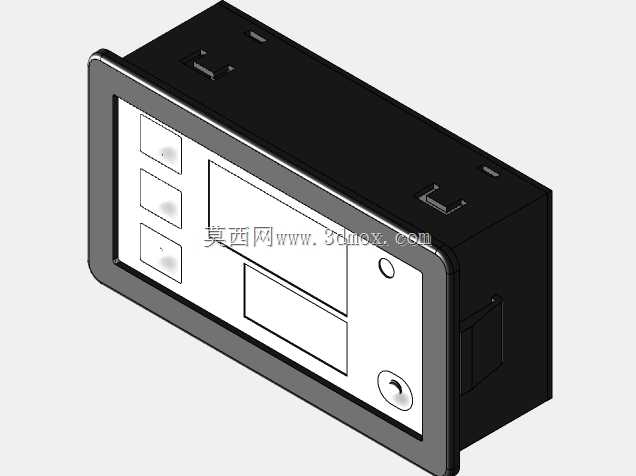

在设计思路上，这款产品采用嵌入式面板安装的结构方案，整体外壳做了窄边扁平化处理，正面操作区域做了轻微的内凹防护设计，避免日常使用中误触按键，接线端布置在壳体后侧，安装后接线部分完全隐藏在面板后方，兼顾正面操作的整洁性与后侧布线的便利性；显示区域做了高对比度的数码管选型，即使在车间强光、车载弱光等不同光照环境下，操作人员也能快速读取计时数值，按键采用凸起式防滑结构，戴劳保手套操作也能获得清晰的按压反馈。

产品的安装边界尺寸经过标准化适配，壳体嵌入安装部分的长宽高尺寸为71*40*24mm，对应英制尺寸适配市面主流的面板开孔规格，无需额外定制开孔即可替换同规格的传统面板式继电器，降低存量设备的改造成本；电气参数上适配直流12V供电场景，输出端最大承载电流可达10A，可直接驱动小功率负载，无需额外搭配中间继电器即可完成常规小功率设备的直接控制，大幅减少外围元件的使用量。产品整体结构紧凑，外壳采用阻燃工程塑料材质，兼顾绝缘性能与结构强度，适配工业现场、车载改装、民用机电等多场景的安装使用环境，能够在常规电控柜面板、设备操作面板、车载改装面板等位置快速嵌装固定，实现稳定可靠的定时时序控制功能。
