SSR-40DD直流控制直流固态继电器结构

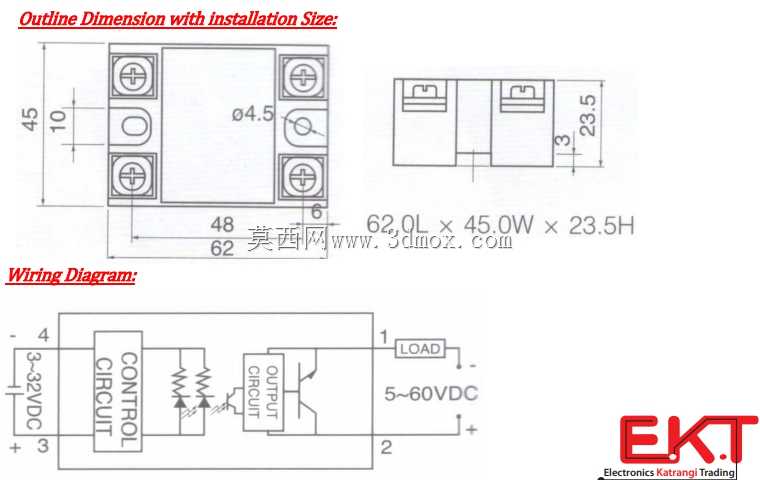

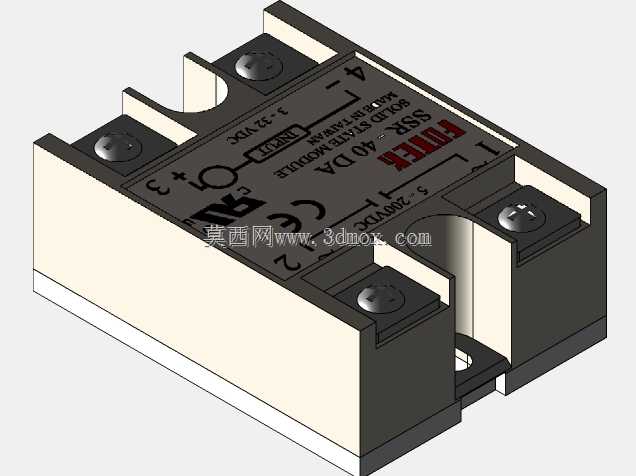

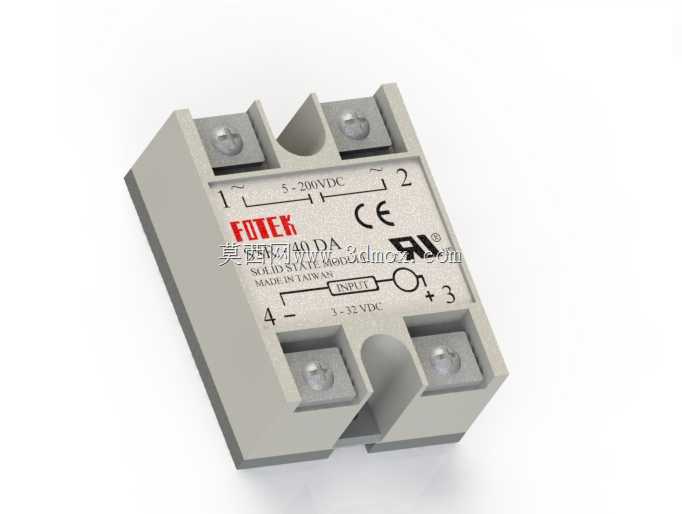

现场工控柜内布线时，传统电磁继电器触点拉弧烧蚀、吸合抖动的问题始终是运维痛点，SSR-40DD这类直流固态继电器的无触点设计，从根源上规避了机械触点的损耗问题，但三维建模阶段如果忽略结构细节，后续做装配干涉检查、散热仿真时很容易出现偏差。这款继电器的外壳采用阻燃PBT材质注塑成型，建模时要注意壳体四角的脱模斜度，斜度控制在1.5°才能匹配量产注塑的拔模需求，壳体表面的品牌标识、参数刻印区域要做0.1mm的下沉处理，还原丝印工艺的真实质感，避免渲染时标识浮于表面的违和感。主回路接线端子的沉孔深度要严格匹配M4螺丝的锁紧行程，端子台周边的凸起挡边高度设为2.2mm，刚好能卡住6平方毫米的冷压端子，防止接线时端子偏移导致的接触不良，输入侧的两个小端子间距做了4.8mm的标准化设计，适配市面上通用的插拔式接线端子，建模时要在端子内壁做0.05mm的微凸卡点，模拟实际接插件的锁紧阻尼。底部的安装卡槽是和DIN导轨适配的核心结构，卡槽的卡口宽度设为35.5mm，预留0.5mm的装配公差，卡槽内侧的弹性卡扣要做15°的倾斜导向面，方便现场安装时直接卡入导轨不用额外工具，卡扣的厚度设为1.2mm，兼顾弹性形变空间和结构强度，避免多次拆装后断裂。内部灌封区域的腔体要做0.3mm的壁厚差，边缘做R0.8的圆角过渡，防止环氧树脂灌封时出现应力集中导致的壳体开裂，功率元件所在的散热基板要和壳体底部做齐平处理，基板表面做细微的拉丝纹理还原铝基板的真实质感，建模时还要注意基板和壳体之间的0.1mm装配间隙，模拟实际生产中涂覆导热硅脂的填充空间。输入输出的标识刻印位置要和端子一一对应，1、2端子对应主回路直流输出，3、4端子对应控制信号输入，标识的字体高度设为3mm，刚好能在常规布线距离下清晰辨识，不会因为字体过小导致接线错误。
