双V型槽W轮轴承导向滚轮结构

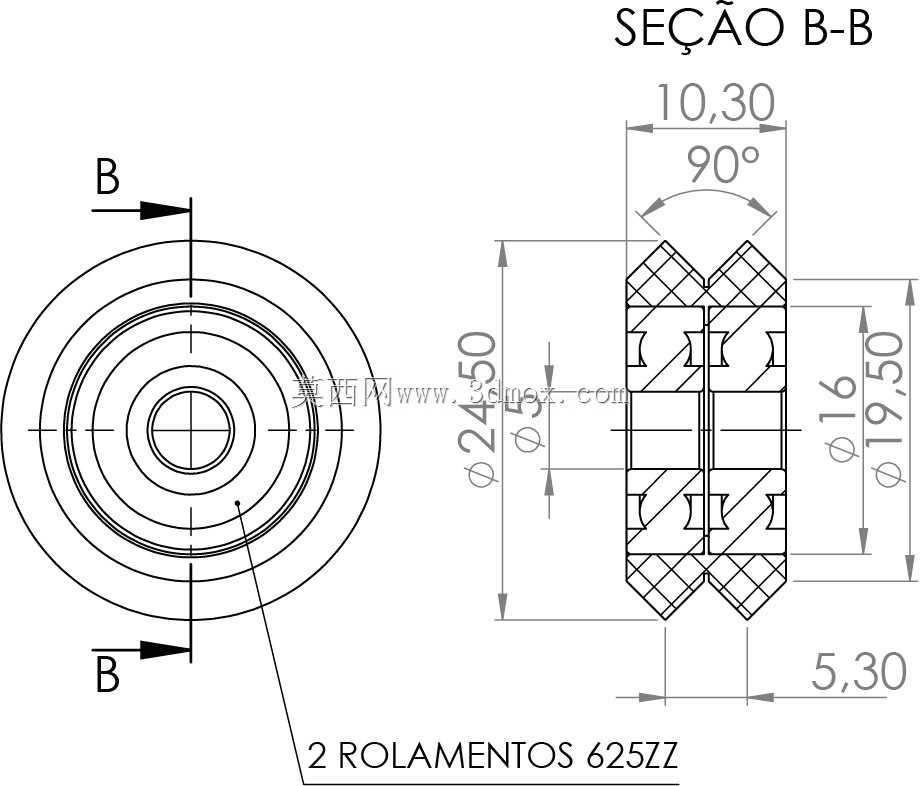

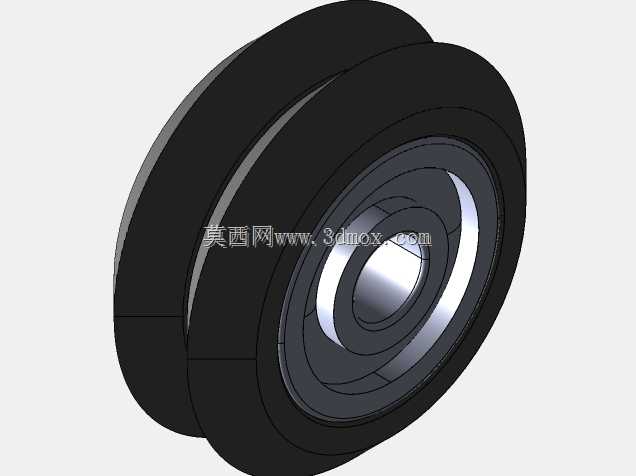

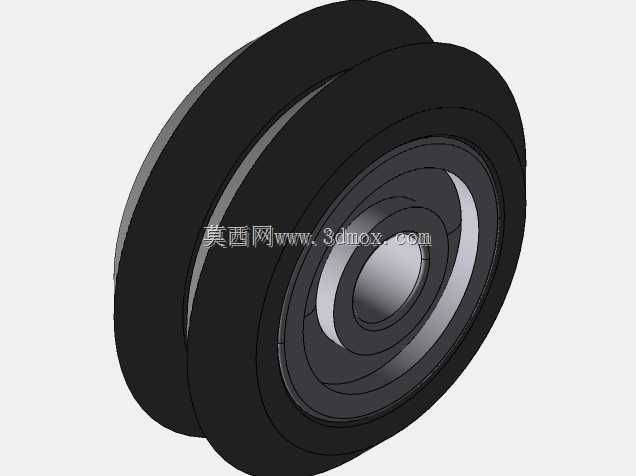

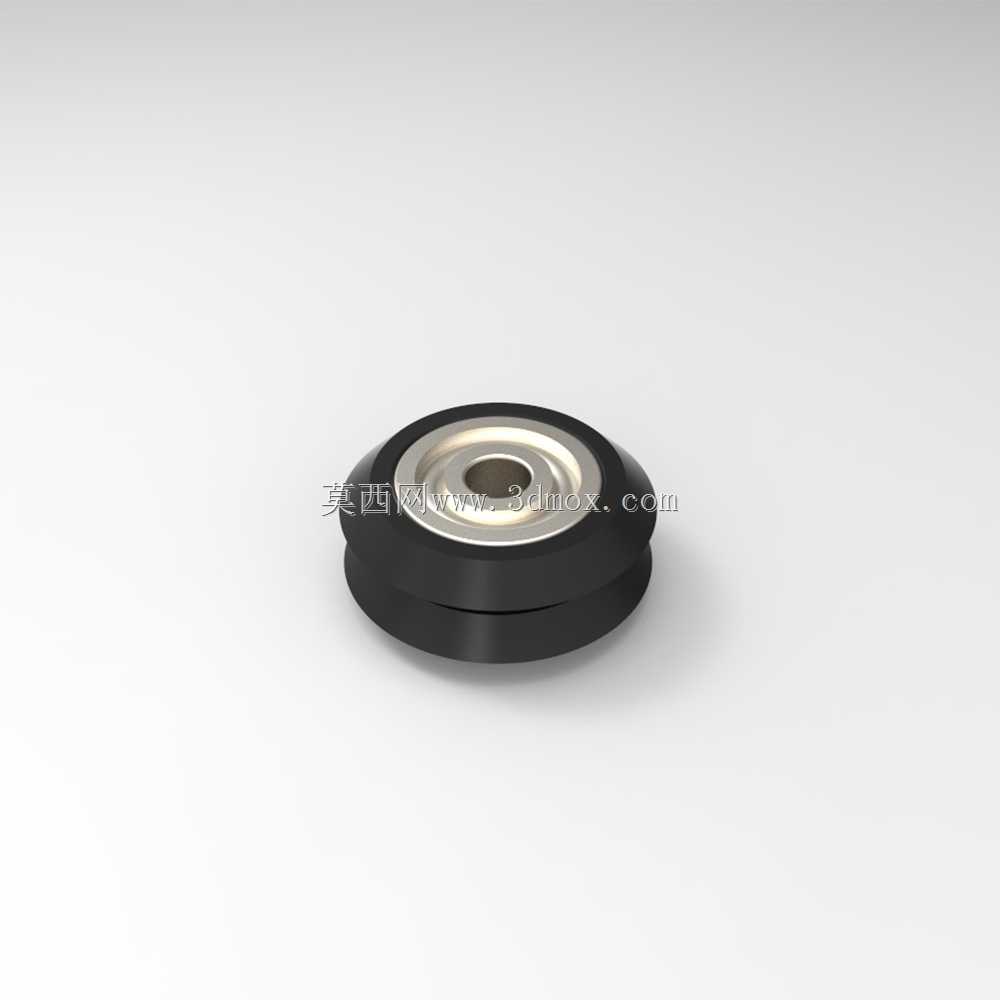

这款双V型槽W轮轴承导向滚轮，是专为线性导向传动场景开发的配套承载部件，核心适配各类V型轮廓的线性导轨、挤出成型开口轨道，在工业自动化生产线、物料输送机架、铝型材框架接驳、轻型滑移工作台等场景中承担滑动承载、导向限位的核心作用，能够有效降低移动副的运行摩擦阻力，同时约束移动部件的横向窜动，保障直线往复运动的平顺性与定位精度。从实际使用场景来看，这类滚轮既可以配套在轻型自动化设备的滑移门、防护舱推拉结构上，也能用于挤压生产线上的型材输送导向工位，还可适配DIY类CNC加工机架的移动轴导向，在需要低阻力直线往复运动、安装空间紧凑的场合都能适配。产品采用双轮缘内嵌轴承的一体化结构设计，外层轮体采用耐磨材质加工出对称的V型轮廓槽，槽型角度与标准V型导轨的凸起轮廓完全匹配，双槽形成的W型截面能够同时卡合在导轨两侧的导向面上，相比单V型滚轮拥有更高的抗倾覆能力，即使承受偏载载荷也不会出现脱轨、卡滞的问题。内嵌的深沟球轴承直接作为滚轮的转动核心，省去了额外加装轴套、轴承座的安装步骤，轴承内圈可直接穿入固定销轴完成装配，大幅简化了安装结构的复杂度。设计过程中重点考量了运行的静音性与耐磨性能，轮体的V型槽工作面做了光滑度处理，能够减少与导轨面接触时的摩擦异响，同时轮缘的厚度经过反复校核，既保证了足够的结构强度承受径向载荷，又控制了整体的重量与转动惯量，让滚轮在高速往复运动时不会产生过大的惯性冲击。从安装边界来看，滚轮的内孔尺寸适配标准直径的固定销轴，轮体的最大外径、轮缘宽度都经过精准控制，安装时只需要保证两侧滚轮的V型槽与导轨面的贴合间隙在合理范围内，不需要额外调整复杂的预紧结构，就能实现顺畅的滑动效果。滚轮的两侧端面做了平齐处理，安装时不会与周边的机架型材、固定件产生干涉，能够在紧凑的安装空间内完成布置，适配多种不同截面尺寸的V型导轨与开口轨道，不需要对现有轨道结构做二次改造就能直接替换使用。在实际运行过程中，这类滚轮的承载能力能够满足轻型到中型载荷的移动部件需求，双轴承的支撑结构让滚轮在承受径向力的同时，也能承受一定的轴向窜动力，在设备启停、快速移动的工况下依然能保持稳定的导向性能，不会出现晃动、偏移的问题，有效提升整套线性导向机构的使用寿命，减少日常维护更换的频次。
