可调式V型槽导向滚轮安装座结构

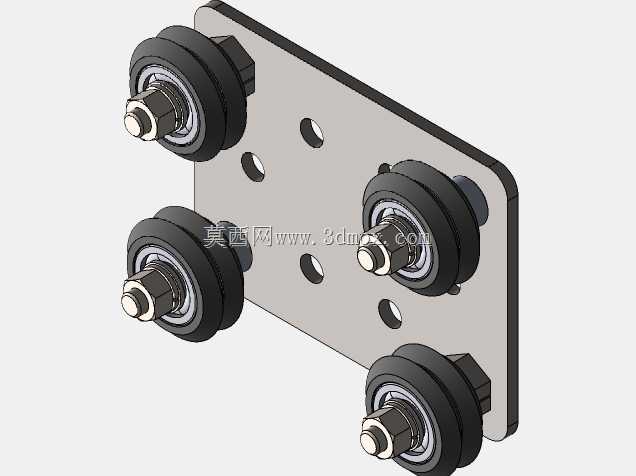

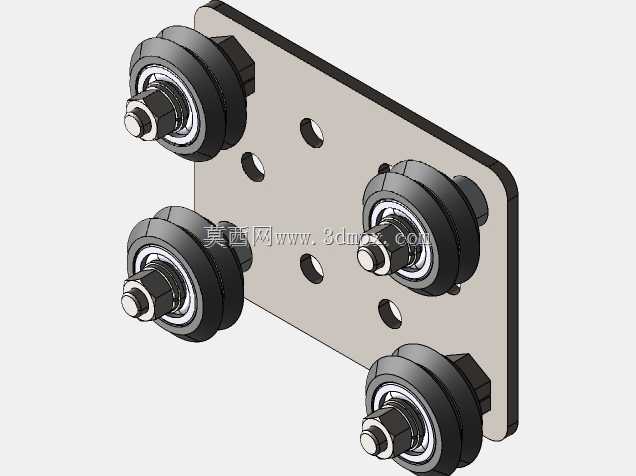

这款可调式V型槽导向滚轮安装座，是面向直线往复运动场景开发的导向承载组件，广泛适配轻型自动化输送线、3D打印设备运动轴、小型龙门移栽机构、铝型材框架类非标设备的直线导向需求，能够在紧凑安装空间内为运动部件提供平稳的低摩擦导向支撑，替代传统高成本直线导轨方案，大幅降低轻型运动机构的搭建与维护成本。组件核心功能是通过板体上搭载的四组偏心V型滚轮，与配套的V型导向导轨配合实现精准直线运动约束，滚轮采用双轴承内嵌结构，转动阻尼极低，运行过程无卡顿异响，可承受径向与偏载方向的复合载荷，适配20-40规格的V型导轨安装场景，偏心轴结构支持滚轮与导轨配合间隙的微调，既可以消除装配误差带来的间隙晃动，也能根据负载需求调整预紧力，避免过紧导致的滚轮磨损加快或过松引发的运动精度下降。设计思路上采用一体化平板式安装基体，板体上预留的多组安装孔位采用对称布局，既可以直接固定执行端负载，也能适配不同规格的铝型材框架安装需求，四组滚轮采用矩形分布布局，相比双轮结构拥有更好的抗倾覆能力，在运动过程中能够抵消侧向力带来的偏转力矩，保证运动过程的平稳性，滚轮外侧突出板体边缘的尺寸经过精准核算，安装后不会与导轨侧边或相邻安装部件产生干涉，板体厚度与滚轮轴的伸出长度经过匹配设计，既保证整体结构强度，也尽可能压缩整体厚度，适配空间受限的安装场景。外形尺寸上整体结构紧凑，安装板采用圆角矩形设计避免锐边划伤，滚轮的安装位置经过公差匹配，保证四个滚轮的V型槽面处于同一配合平面，安装时仅需将组件卡入对应V型导轨，调整偏心轴至合适预紧度后锁紧螺母即可完成装配，无需复杂的对中调试，后期维护时仅需单独更换磨损滚轮，无需整体拆卸更换整个导向组件，大幅降低设备运维成本，在轻型自动化设备、DIY数控设备、小型移栽机构等场景中拥有极高的适配性。
