20x40规格V型槽工业铝型材三维设计

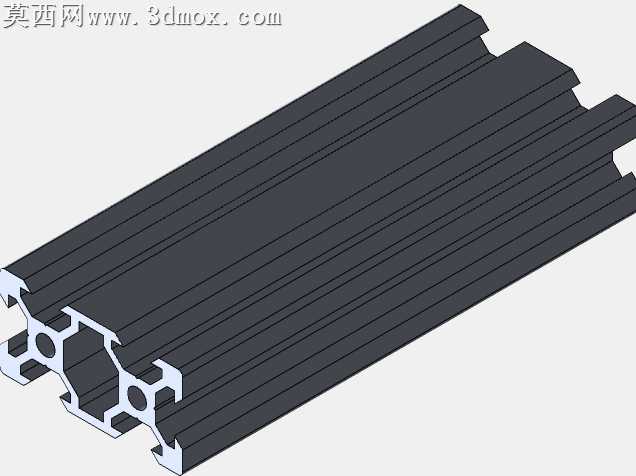

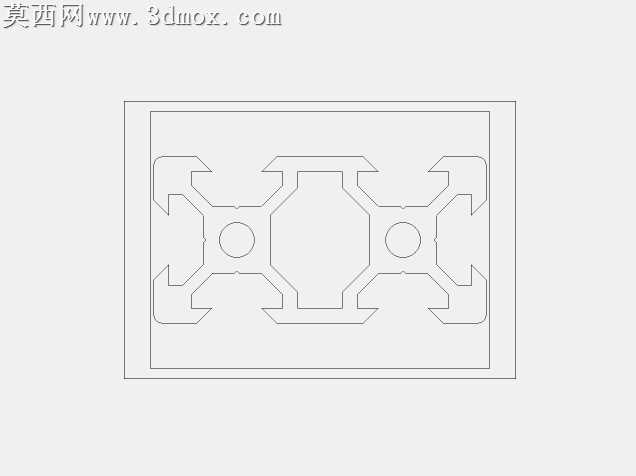

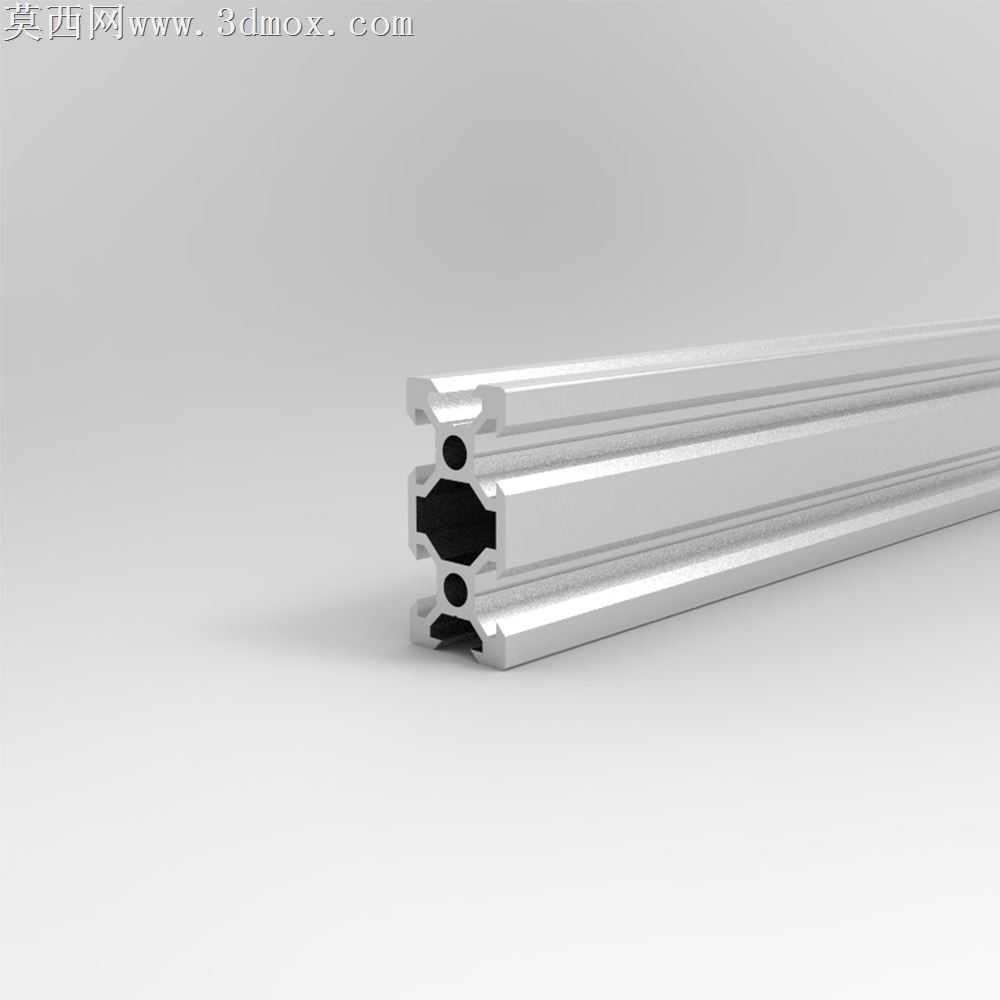

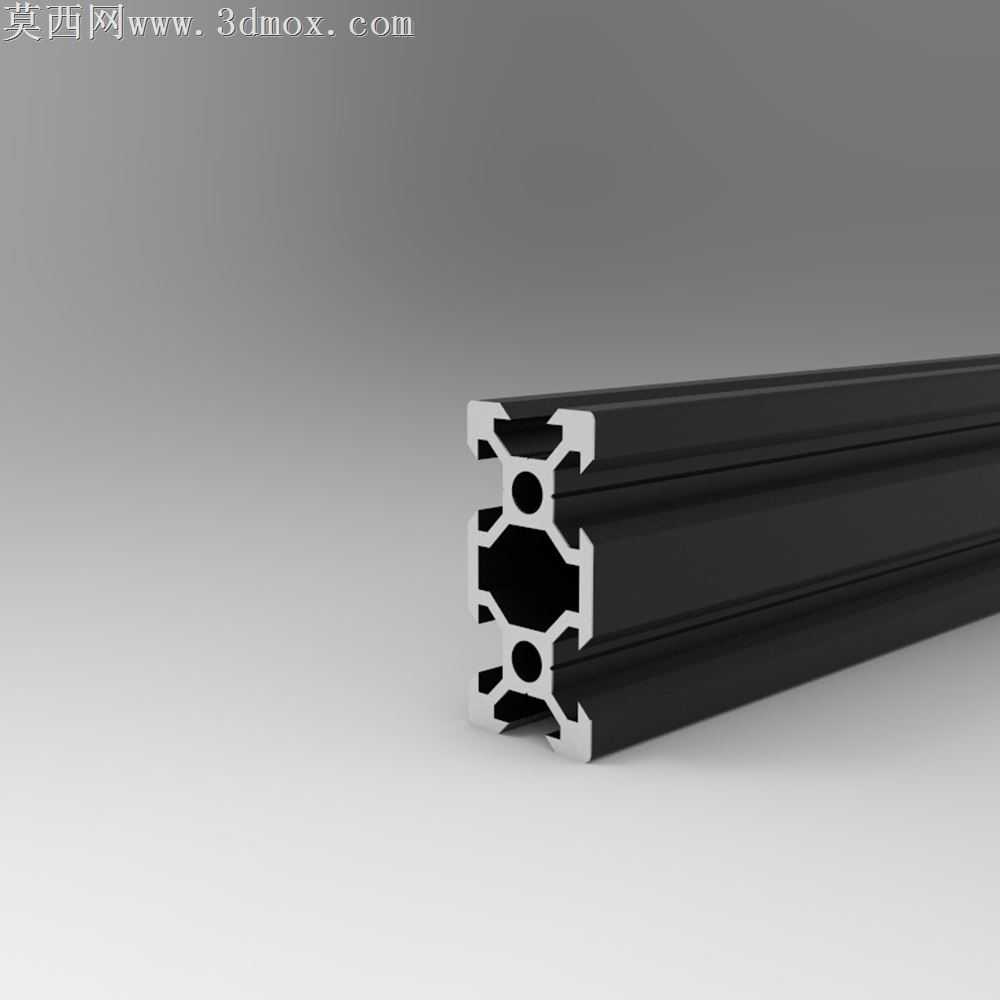

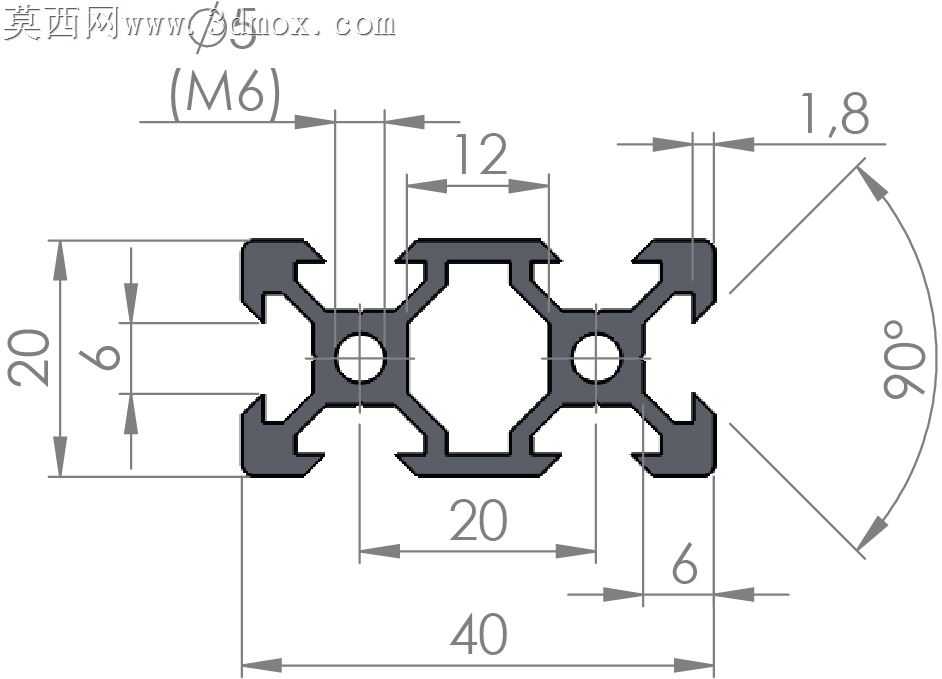

本作品为20x40截面规格的V型槽工业铝型材三维建模设计，建模阶段采用参数化草图驱动的方式完成截面轮廓绘制，首先在基准平面上精准绘制型材外轮廓，严格控制截面长宽尺寸为20mm与40mm，同步绘制中心六边形安装通孔、侧边V型导向槽、端部定位圆孔以及侧边T型安装槽的轮廓线条，对所有转角处添加符合铝挤工艺要求的圆角特征，避免尖锐直角导致的挤出应力集中问题，完成草图后通过拉伸凸台命令生成指定长度的型材基体，对V型槽的导向斜面做精准的角度约束，保证槽面夹角符合线性导轨导向的通用标准，中心通孔的尺寸适配常用的M6紧固件安装需求，侧边T型槽的轮廓尺寸完全匹配工业铝型材通用配件的安装规格，可直接搭配T型螺栓、法兰螺母实现快速装配。材质设置阶段选用6063-T5铝合金材质参数，调整材质的漫反射颜色为银灰色金属质感，添加轻微的表面磨砂纹理模拟工业铝型材阳极氧化后的表面效果，设置合适的反射率与粗糙度参数，还原铝合金材质特有的哑光金属光泽，避免过度镜面反射导致的渲染失真。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出型材表面的轮廓层次与V型槽的结构特征，辅光源从另一侧补光消除暗部死黑，添加顶部轮廓光勾勒型材的边缘线条，背景选用浅灰色渐变背景突出金属型材的主体，渲染输出的效果图清晰展现型材的截面结构、表面质感与整体形态。结构设计上充分考虑工业铝型材的实际使用场景，V型槽结构可直接配合V型滚轮实现线性导向功能，无需额外安装导轨组件，中心通孔可用于穿设线缆、安装内置紧固件或者通入压缩空气管路，侧边T型槽可灵活安装传感器、支架、面板等各类外接配件，型材的截面结构对称，可实现多根型材的任意拼接组合，适配设备机架、防护围栏、线性运动模组、工作台架等多种工业场景的搭建需求，建模过程中所有尺寸均经过公差校验，保证模型导出后可直接用于工程出图、装配模拟、3D打印验证或者数控加工参考，模型的几何拓扑结构规整，无破面、重叠面、非流形几何等问题，可兼容主流三维软件的编辑与修改需求，用户可根据实际使用场景调整型材长度、安装孔位等参数，快速衍生出不同规格的同系列型材模型。
